Номер по Госреестру СИ: 82121-21
82121-21 Измерители температуры
(IТ-7)
Назначение средства измерений:
Измерители температуры IT-7 (далее - измерители) предназначены для измерений температуры газообразных, жидких, сыпучих сред и поверхности твердых тел.
Внешний вид.
Измерители температуры
Рисунок № 1
Внешний вид.

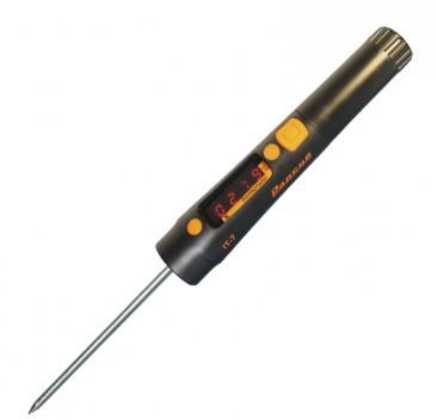

Измерители температуры
Рисунок № 2
Внешний вид.

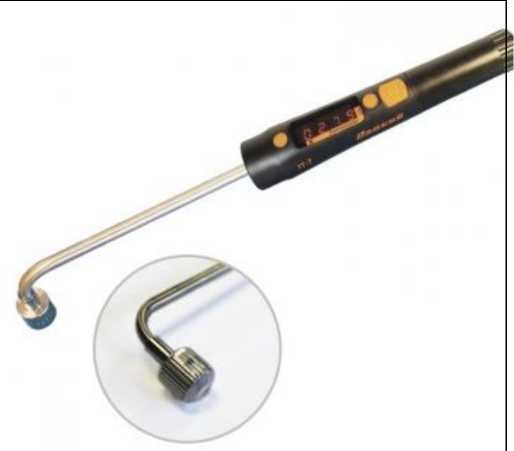

Измерители температуры
Рисунок № 3
Внешний вид.

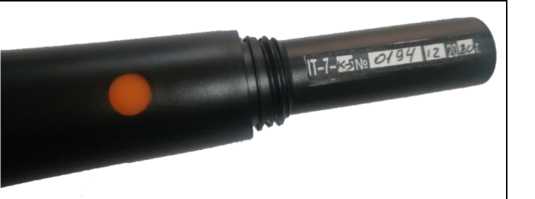

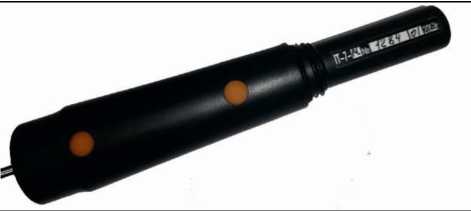

Измерители температуры
Рисунок № 4
Программное обеспечение
Измеритель функционирует под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, и представления измерительной информации на светодиодном индикаторе. Конструкция измерителей исключает возможность несанкционированного влияния на ПО измерителей и измерительную информацию.
Защита программного обеспечения измерителей от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО, не ниже |
ver. IT-7-Pt-3 (для Pt) ver. IT-7-K-250.3 (для K и K-S) ver. IT-7-K-400.3 (для K-Н ) |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист типографским способом на руководство по эксплуатации и паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 документов РЭЛС.405119.001 ПС «Измерители температуры IT-7» (мод. PT, K и К-Н ) и РЭЛС.405119.003 ПС «Измерители температуры IT-7» (мод. K-S).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям температуры IT-7ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Принцип действия измерителей основан на измерении и преобразовании электрических сигналов преобразователей температуры и отображении значений на индикаторе.
Принцип действия преобразователей температуры измерителей основан на свойстве термопреобразователя сопротивления (ТС) изменять электрическое сопротивление с изменением температуры или на свойстве генерировать ЭДС при возникновении разности температуры между горячим спаем и свободными концами термопары (ТП).
Конструктивно измеритель выполнен в виде портативного ручного прибора и состоит из электронного блока со светодиодным индикатором, отсеком для элемента питания, кнопкой включения и жестко закрепленным зондом температуры. Исполнения измерителей различаются метрологическими характеристиками и габаритными размерами зонда.
Информация об исполнении измерителя зашифрована в коде полного условного обозначения
1 |
2 |
3 |
4 |
5 |
6 |
IT-7 |
-
1 - тип прибора: IT-7;
-
2 - тип зонда:
Pt - тип ТС Pt1000 ГОСТ 6651-2009;
K - термопара XA(K) ГОСТ Р 8.585-2001;
К-Н - высокотемпературный, термопара XA(K) ГОСТ Р 8.585-2001;
K-S - температуры поверхности, термопара XA(K) ГОСТ Р 8.585-2001;
-
3 - диаметр зонда, мм (Pt, К и К-Н);
-
4 - длина зонда, мм (Pt, К и К-Н);
-
5 - тип наконечника монтажной части зонда (Pt, К и К-Н):
R - закругленный;
N - с острым концом;
-
6 - номер технических условий: ТУ 26.51.51-052-57200730-2019
Маркировка измерителя выполнена на самоклеящейся стойкой к стиранию плёнке, которая наносится на корпус под крышкой фиксирующей элемент питания и содержит: обозначение - «IT-7»; тип чувствительного элемента (Pt, К, К-Н, K-S); заводской номер по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год). Знак поверки наносится на свидетельство о поверке или в паспорт.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование измерителей температуры IT-7 не предусмотрено.
исп. Pt, К и К-Н
исп. K-S
Рисунок 1 - Общий вид измерителей
Таблица 4 - Комплектность измерителя
Наименование |
Обозначение |
Количество |
Измеритель температуры * |
IT-7 |
1 шт. |
Элемент питания |
Батарея тип ААА (1,5 В) |
1 шт. |
Паспорт для типа PT, K и К-Н |
РЭЛС.405119.001 ПС |
1 экз. |
Паспорт для типа K-S |
РЭЛС.405119.003 ПС | |
Методика поверки |
МП 2411-0179-2021 |
1экз. |
* тип измерителя в соответствии с заказом |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Исполнение ГТ-7- |
Pt |
K |
К-Н |
К-S |
Диапазоны измерений температуры, °С |
от -70 до +200 |
от -50 до +900 |
от -50 до +1100 |
от -40 до +250 |
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
±(0,2+0,0015^|Тизм.|) |
±(0,5+0,05^|Тизм.|) в диапазоне от -50 до 0 °С включ; ±(0,5+0,005^|Тизм.|) в диапазоне св. 0 до +1100 °С |
±(0,5+0,01-|ТИЗм.|) | |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением от нормальных условий на каждые 10 °С, °С |
- |
±0,2 | ||
Нормальные условия измерений:
|
от +15 до +25 до 80 от 84 до 106,7 | |||
Тизм - измеренное значение температуры |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянным током, В (элемент питания типа ААА) |
1,5 |
Габаритные размеры без зонда (длина х диаметр), мм, не более |
136,5Х26,5 |
зонд (диаметр хдлина), мм, не более конструктивное исполнение Pt, К, К-Н К-S (диаметр хдлинахвысота до конт. площадки) размер контактной площадки |
1; 2; 3; 4; 5; 6 х от 120 до 1000 5Х140Х45 15 |
Минимальная глубина погружения термопреобразователя (мм) |
40 |
Масса (без элем. питания), кг, не более |
0,15 |
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
0,1 |
Компенсация свободных концов термопары |
есть |
Условия эксплуатации:
|
от -40 до +55 до 95 (без конденсации) от 84,0 до 106,7 |
Наработка на отказ, ч, не менее |
44 000 |
Срок службы, лет, не менее |
5 |
