Номер по Госреестру СИ: 89313-23
89313-23 Измерители-регистраторы параметров микроклимата
(EClerk-Eco-M)
Назначение средства измерений:
Измерители-регистраторы параметров микроклимата EClerk-Eco-M (далее - приборы), предназначены для измерений и регистрации параметров воздушной среды: температуры, относительной влажности воздуха и объемной доли диоксида углерода в воздухе.
Внешний вид.
Измерители-регистраторы параметров микроклимата

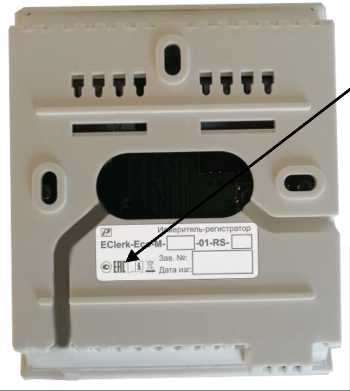

Рисунок № 1
Внешний вид.
Измерители-регистраторы параметров микроклимата
Рисунок № 2
Внешний вид.
Измерители-регистраторы параметров микроклимата

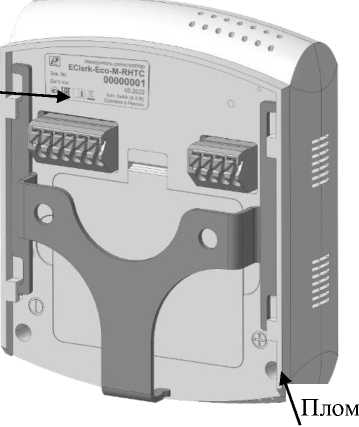

Рисунок № 3
Общие сведения
Дата публикации - 14.06.2023
Срок свидетельства - 14.06.2028
Номер записи - 191291
ID в реестре СИ - 1409215
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EClerk-Есо-M-RHT-11-RS-е, Eclerk-ECO-M-RHTС-11-RS, Eclerk-ECO-M-RHTС-11- RS-е, Eclerk-ECO-M-RHT-11-RS, Eclerk-ECO-M-RHT-01 RS,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1225 от 2023.06.14 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители-регистраторы параметров микроклимата (EClerk-Eco-M)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80931-21 24.02.2026 |
Измерители-регистраторы автономные серии EClerk-М, EClerk-М Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года - для исполнений EClerk-М-01/11-2Pt/K/T/PT; 1 год - для исполнений EClerk-М-01/11-RHT/RHTP |
|
82121-21 07.07.2026 |
Измерители температуры, IТ-7 Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
85750-22 02.06.2027 |
Терморегистраторы автономные, EClerk-Pharma Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
86535-22 26.08.2027 |
Термогигрометры электронные, Ivit Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
89313-23 14.06.2028 |
Измерители-регистраторы параметров микроклимата, EClerk-Eco-M Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
90755-23 14.12.2028 |
Термопреобразователи сопротивления, ТСХr Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители-регистраторы параметров микроклимата (EClerk-Eco-M)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 16 | 16 | 0 | 0 | 16 | 16 | 0 |
Стоимость поверки Измерители-регистраторы параметров микроклимата (EClerk-Eco-M)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Прибор функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи измерительной информации в режиме реального времени посредством интерфейса связи на ПК.
Отображение записанных в память прибора измеренных значений осуществляется на дисплее при его наличии или при подключении прибора к ПК и при обнаружении USB -накопителя в текстовом файле ARCHIVE.ТХТ. Обновленные результаты измерений можно наблюдать при следующем открытии этого файла.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО - «высокий»» в соответствии с документом Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EClerk-ECO-M |
|
Номер версии (идентификационный номер), не ниже |
1.14 |
Знак утверждения типа
Знак утверждения типа наноситсятипографским способом на титульный лист эксплуатационной документации и на корпус прибора в виде наклейки, как указано на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе РЭЛС.422377.085РЭ «Измерители-регистраторы параметров микроклимата EClerk-Eco-M. Руководство по эксплуатации», раздел 5 «Устройство и принцип работы с прибором» и в паспортах на каждую модификацию EClerk-Eco-M-RHT или EClerk-Eco-M-RHTC в разделе «Работа с прибором».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 15 декабря 2021 г. № 2885;
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия ТУ 26.51.51-063-57200730-2022 «Измерители-регистраторы параметров микроклимата EClerk-Eco-M».
Правообладатель
Общество с ограниченной ответственностью Научно-производственная компания
«РЭЛСИБ» (ООО НПК «РЭЛСИБ»)
ИНН 5402159819
Юридический адрес: 630082, г. Новосибирск, ул. Дачная, 60, корп. 1, помещ. 62
Телефон (383) 383-02-94
Web-сайт: https://relsib.com
E-mail: tech@relsib.com
Изготовитель
Общество с ограниченной ответственностью Научно-производственная компания
«РЭЛСИБ» (ООО НПК «РЭЛСИБ»)
ИНН 5402159819
Юридический алрес: 630082, г. Новосибирск, ул. Дачная, 60, корп. 1, помещ. 62
Адреса осуществления деятельности: 630082, г. Новосибирск, ул. Дачная, 60, корп. 1, помещ. 62
630049, г. Новосибирск, Красный проспект, 79/1, 2 этаж, офис 210
Web-сайт: https://relsib.com
E-mail: tech@relsib.com
Испытательный центр
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственная компания
«РЭЛСИБ» (ООО НПК «РЭЛСИБ»)
ИНН 5402159819
Юридический адрес: 630082, г. Новосибирск, ул. Дачная, 60, корп. 1, помещ. 62
Телефон (383) 383-02-94
Web-сайт: https://relsib.com
E-mail: tech@relsib.com
К настоящему типу относятся измерители-регистраторы параметров микроклимата модификаций EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC.
Принцип действия приборов основан на измерении и преобразовании сигналов первичных преобразователей температуры, относительной влажности, объемной доли диоксида углерода (СО2) в цифровую форму быстродействующим АЦП, записи результатов измерений с заданным интервалом времени во внутреннюю память и отображении текущих значений на дисплее при его наличии или посредством интерфейса связи на устройстве сбора информации (ПК, устройство сбора и отображения информации).
Принцип действия первичного преобразователя относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя из полимера от количества сорбированной влаги в емкостном сенсоре влажности; встроенного или внешнего преобразователя температуры - на температурной зависимости электрического сопротивления от температуры; встроенного преобразователя измерений объемной доли диоксида углерода в воздухе - на избирательном поглощении инфракрасного излучения молекулами углекислого газа.
Приборы изготавливаются в двух модификациях EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC и выполнены в пластмассовом корпусе с подключением к источнику напряжения питания постоянного тока, резервное питание осуществляется от элементов питания типа АА, расположенных в отсеке корпуса. Модификации различаются наличием или отсутствием дисплея и интерфейса связи, встроенных или внешних первичных преобразователей (температуры, относительной влажности, объемной доли диоксида углерода) в едином корпусе, наличием в модификации EClerk-Eco-M-RHTC функции измерений объемной доли диоксида углерода в воздухе.
Условное обозначение прибора:
|
Измеритель-регистратор EClerk-Eco-M |
- Х |
- Х |
- Х |
- Х |
|
1 |
2 |
3 |
4 |
-
1. Измеряемые параметры:
-
- RHT - измеритель-регистратор температуры и относительной влажности воздуха;
-
- RHTC - измеритель-регистратор температуры, относительной влажности воздуха и объемной доли диоксида углерода в воздухе;
-
2. Наличие ЖК- дисплея:
- 01 - нет;
-
- 11 - есть;
-
3. Наличие интерфейса передачи данных RS-485:
-
- RS - RS-485 Modbus;
-
- отсутствует
-
4. Расположение измерительного преобразователя температуры:
-
- встроен в корпус прибора;
-
- e - вынесен на кабеле.
Маркировка приборов выполнена на самоклеящейся стойкой к стиранию наклейке, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение приборов EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC; единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; заводской номер прибора в формате 8 арабских цифр по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год), надпись «Сделано в России».
Нанесение знака поверки на прибор не предусмотрено. Общий вид средства измерений представлен на рисунках 1-2.
Пломбировка корпуса от несанкционированного доступа представлена на рисунке 3.
|
ECi_eri-?-€c® □ П П т С I 1 L <h.h с СО? wJ ppm r-t—J— |
ECi_eri-?-€co □ П П U 1. 1 rh 1*Б.5% 5 !Б — г-г-г-^ , |
|
Рисунок 1 - Общий вид приборов EClerk-Eco-M-RHT/RHTC с ЖК-дисплеем | |
|
EClehh'. Ссо |
ЕСивд^бсо 1 0 / |
|
Рисунок 2 - Общий вид приборов EClerk-Eco-M-RHT/RHTC без ЖК-дисплея | |
Пломба X
Место нанесения знака утверждения типа
1 ЕСЬгк^ель.|?гигтратоР
bcierk-Eco-M-RHTC
i маг. 00000001
ГИГ ГТ»' »■ к 05.2022 --2*55 В Поссии J
на
' 11(» ECIerk-Eco-M-RHTC
00000001 I
Рисунок 3 - Пломбировка корпуса и место нанесения знака утверждения типа
Таблица 4 - Комплектность прибора
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель-регистратор EClerk Eco-М |
EClerk-Eco-M-RHT, EClerk-Eco-M-RHTC |
1 |
|
Адаптер питания с кабелем USB A - mcroUSB |
1 | |
|
Кронштейн пластиковый/металлический |
РЭЛС.301319.007 или 008 |
1 |
|
Элементы питания AA или ААА* в зависимости от модификации прибора |
ГОСТ Р МЭК 60086-2-2011 |
2 или 3 |
|
Индивидуальная картонная упаковка |
РЭЛС.323229.021 |
1 |
|
Дюбели с шурупами |
ГОСТ 1145-80 |
2 |
|
Паспорт и инструкция по эксплуатации в зависимости от модификации прибора |
1 | |
|
Руководство по эксплуатации |
РЭЛС.422377.085РЭ |
1 (на партию) |
|
Модуль преобразования цифрового сигнала во внешний интерфейс |
Ethernet, WiFi, LoRa WAN, GSM, NbIOT |
1 (по заказу) |
|
Инструкция по работе с внешним интерфейсом** |
РЭЛС.422377.ХХХ И |
1 |
|
Примечания: * Допускается использование любого элемента питания АА/ААА на номинальное напряжение 1,5 В ** Для приборов с внешним интерфейсом. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С встроенный измерительный преобразователь внешний измерительный преобразователь |
от -20 до +55 от -40 до +55 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (ДТ), °С |
±0,4 |
|
Диапазон измерений относительной влажности воздуха, % |
от 3 до 95 |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности воздуха в диапазоне температуры от +15 °С до +30 °С (ДRH) |
±3,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности воздуха в диапазонах температуры от 0 °С до +15 °С (не включ.) и св. +30°С составляют на 10 °С, %/°С |
±0,3 |
|
Диапазон измерений объемной доли диоксида углерода в воздухе, млн-1 (мг/м3) |
от 400 до 5000 (от 730 до 9129) |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли диоксида углерода в воздухе (ДС), млн-1 Свх - измеренное значение объемной доли диоксида углерода в воздухе, млн-1 |
±(100 + 0,07^Свх) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений объемной доли диоксида углерода в воздухе в диапазонах температуры от -20 °С до +15 °С (не включ.) и св. +30 °С составляют на 10 °С, млн-1 /°С |
±10 |
|
Нормальные условия измерений:
|
от +15 до +30 от 30 до 80 от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений:
|
0,1 1 |
|
Напряжение питания постоянным током, В:
|
от 9 до 36 5 1,5 1,5 |
|
Габаритные размеры, мм, не более выносной преобразователь температуры длина кабеля, м |
88x117x29 35x60x20 1 |
|
Масса (без элементов питания), г, не более |
200 |
|
Временя установления показаний (To,9), мин, не более |
10 |
|
Диапазон задания времени до включения сигнализации для каждого измеряемого параметра и для каждой (минимальной или максимальной) границы сигнализации, мин |
от 1 до 120 |
|
Время срабатывания сигнализации при превышении установленных пороговых значений измеряемых величин, не более, мин t- время задания срабатывания сигнализации |
2,00±0,01-t |
|
Период обновления измеренных параметров приборов, с:
|
10 60 |
|
Наименование характеристики |
Значение |
|
Период записи данных, мин |
от 1 до 60 |
|
Максимальная емкость архива, значений - EClerk-Eco-M-RHT |
100000 |
|
- EClerk-Eco-M-RHTC |
62000 |
|
Функция индикации минимального/максимального значения с момента начала записи или с момента сброса статистики (для приборов с дисплеем) |
есть |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +55 |
|
- относительная влажность воздуха при +25 °С(без конденсации), % |
до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
41552 |
|
Срок службы, лет, не менее |
5 |
