Номер по Госреестру СИ: 80595-20
80595-20 Генераторы сигналов
(PLG06, PLG12, PLG20)
Назначение средства измерений:
Генераторы сигналов PLG06, PLG12, PLG20 предназначены для формирования непрерывных гармонических сигналов СВЧ, в том числе с аналоговыми видами модуляции: амплитудной, частотной и фазовой.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Внешний вид.
Генераторы сигналов
Рисунок № 4
Внешний вид.
Генераторы сигналов
Рисунок № 5
Внешний вид.
Генераторы сигналов

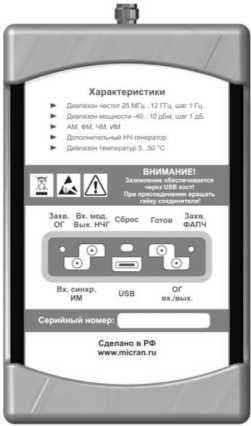

Рисунок № 6
Внешний вид.
Генераторы сигналов
Рисунок № 7
Внешний вид.
Генераторы сигналов

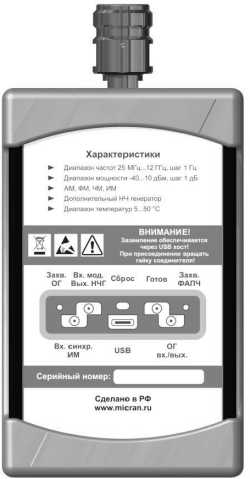

Рисунок № 8
Внешний вид.
Генераторы сигналов
Рисунок № 9
Внешний вид.
Генераторы сигналов
Рисунок № 10
Программное обеспечение
PLG работают под управлением внешнего персонального компьютера с установленным программным обеспечением PLG-Клиент, который проводит обработку информации, отправку команд и отображает текущий режим работы PLG. Для связи с персональным компьютером используется интерфейс USB 2.0. Персональный компьютер не входит в комплект поставки.
Программное обеспечение реализовано без выделения метрологически значимой части. Недокументированные возможности отсутствуют, все функции полностью описаны в руководстве по эксплуатации.
Влияние программного обеспечения не приводит к выходу метрологических характеристик PLG за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014. Идентификационные данные программного обеспечения (ПО) приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PLG-Client |
Номер версии (идентификационный номер) ПО |
не ниже 2.6.3 |
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону в левом верхнем углу (рисунки 1 - 5) способом металлографики и титульный лист руководства по эксплуатации (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов PLG06, PLG12, PLG20ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ЖНКЮ.467875.028 ТУ Генераторы сигналов PLG06, PLG12, PLG20. Технические условия.
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
Поверка
Поверкаосуществляется по документу РТ-МП-7511-441-2020 «ГСИ. Генераторы сигналов PLG06, PLG12, PLG20. Методика поверки», утвержденному 12 августа 2020 года.
Основные средства поверки:
-
- анализатор сигналов PSA E4448A с опциями 226 и 233 (регистрационный номер в Федеральном информационном фонде 39229-08);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- ваттметр поглощаемой мощности с блоком измерительным N1913A (регистрационный номер в Федеральном информационном фонде 57386-14) и преобразователями измерительными E9304A-H18 (регистрационный номер в Федеральном информационном фонде 57387-14) и E4413A (регистрационный номер в Федеральном информационном фонде 57163-14);
- мультиметр цифровой 34410А (регистрационный номер в Федеральном информационном фонде 47717-11);
-
- осциллограф TDS3032B (регистрационный номер в Федеральном информационном фонде 24021-02);
-
- комплекты измерителей присоединительных размеров КИПР-11Р-11, КИПР-12Р- 1 2, КИПР-13Р-13 (регистрационный номер в Федеральном информационном фонде 68805-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель генератора в соответствии с рисунками 1 -5 и (или) на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-производственная фирма «МИКРАН»(АО «НПФ «МИКРАН»)
ИНН 7017211757
634041, г. Томск, просп. Кирова, д. 51д
Телефон: +7(3822) 90-00-29, 41-34-03
Факс: +7(3822) 42-36-15
E-mail: mic@micran.ru
Web-сайт: www.micran.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7(495) 544-00-00
E-mail: info@rostest.ru
Принцип действия генераторов сигналов PLG06, PLG12, PLG20 (далее - PLG) основан на синтезе частоты с цифровой фазовой автоподстройкой частоты. Выходной сигнал генерируется комбинацией октавного генератора, управляемого напряжением (ГУН), и программируемого делителя частоты. ГУН стабилизируется петлей ФАПЧ с программируемым коэффициентом деления в обратной связи относительно высокостабильного кварцевого генератора. Выходной сигнал делителя частоты проходит на выход PLG через цепи усиления, регулировки уровня и фильтрации гармоник.
В состав PLG включен генератор сигналов низкой частоты стандартных форм (НЧГ) -источник модулирующих сигналов.
PLG06 и PLG12 поставляются в двух модификациях: PLG06-11F, PLG06-12F и PLG12-11F, PLG12-12F соответственно. PLG20 поставляется в одной модификации PLG20-12F.
Модификации определяют тип соединителя выхода СВЧ и диапазон выходных частот PLG (см. таблицу 1).
Модификации PLG с указанием соответствующих им наборов принадлежностей приведены в таблице 1.

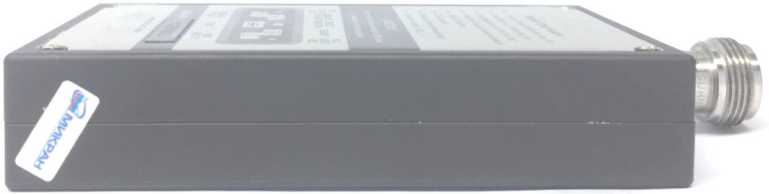

Общий вид PLG06, PLG12 и PLG20 с указанием места для опломбирования на боковых гранях приведен на рисунках с 1 по 6.
Наименование |
Т ип выходного соединителя СВЧ |
Генератор сигналов PLG06-11F Генератор сигналов PLG12-11F |
N, розетка |
Генератор сигналов PLG06-12F |
SMA, розетка |
Генератор сигналов PLG12-12F |
3,5 мм, розетка |
Генератор сигналов PLG20-12F |
3,5 мм, розетка |
Место нанесения знака Место нанесения утверждения типа знака поверки

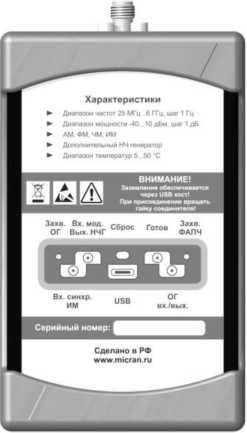

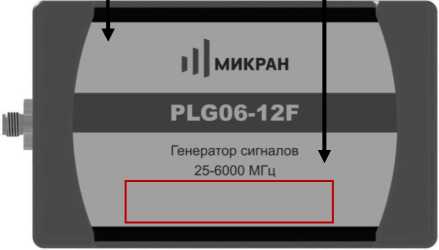

Рисунок 1 - Общий вид лицевой и оборотной сторон PLG06-12F
Место нанесения знака Место нанесения
утверждения типа

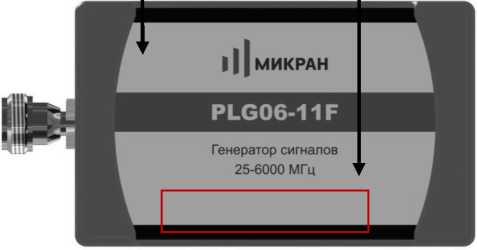

Рисунок 2 - Общий вид лицевой и оборотной сторон PLG06-11F
знака поверки
Генератор сигналов
Место нанесения знака Место нанесения утверждения типа знака поверки

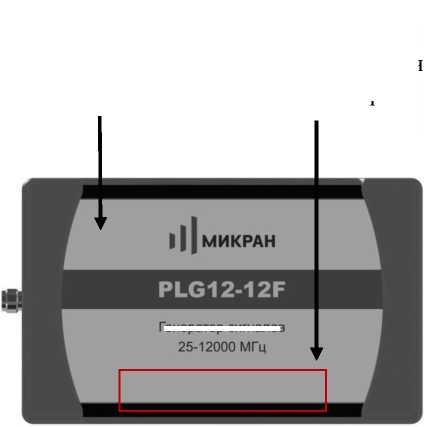

Рисунок 3 - Общий вид лицевой и оборотной сторон PLG12-12F
Место нанесения знака Место нанесения утверждения типа знака поверки

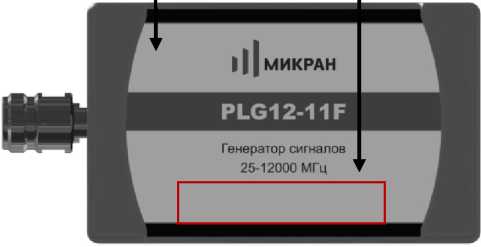

Рисунок 4 - Общий вид лицевой и оборотной сторон PLG12-11F
Место нанесения знака Место нанесения утверждения типа знака поверки

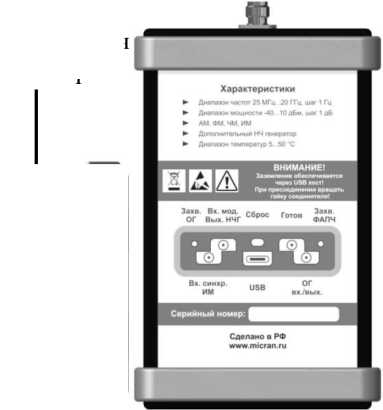

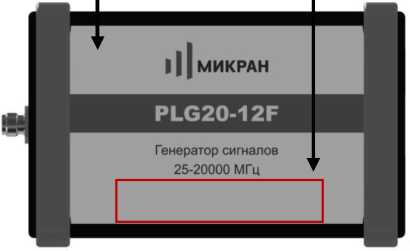

Рисунок 5 - Общий вид лицевой и оборотной сторон PLG20-12F
Рисунок 6 - Схема пломбировки от несанкционированного доступа
Таблица 6 -
Наименование, тип |
Обозначение |
Кол-во, шт. |
Примечание |
Генератор сигналов PLG06-11F, PLG06-12F PLG12-11F, PLG12-12F |
ЖНКЮ.467875.028 ЖНКЮ.467875.039 |
1 |
Модификация определяется при заказе |
PLG20-12F |
ЖНКЮ.467875.042 | ||
Кабель USB 2.0 "Стандарт "A" - "Мини "B" |
- |
1 |
длина 1,2 м |
Кабельная сборка |
ЖНКЮ.685671.209-08 |
4 |
- |
Переходы коаксиальные ПК2-18-11-11 |
ЖНКЮ.468562.011-02 |
1 |
Для модификаций: PLG06-11F, PLG12-11F |
ПК2-20-13-13 |
ЖНКЮ.468562.018-02 |
1 |
PLG06-12F, PLG12-12F, PLG20-12F |
ПК2-18-11Р-13 |
ЖНКЮ.468562.014-01 |
1 |
PLG06-12F, PLG12-12F, PLG20-12F |
ПК2-18-11-13 |
ЖНКЮ.468562.012-03 |
1 |
PLG06-12F, PLG12-12F, PLG20-12F, |
PLG06-11F, PLG12-11F | |||
ПК2-18-11-13Р |
ЖНКЮ.468562.013-03 |
1 |
PLG06-11F, PLG12-11F |
Ключи тарированные КТ-2 |
ЖНКЮ.296442.001-01 |
1 |
Для модификаций: PLG06-12F, PLG12-12F, PLG20-12F |
КТ-4 |
ЖНКЮ.296442.001-03 |
1 |
PLG06-11F, PLG12-11F |
Руководство по эксплуатации |
ЖНКЮ.467875.028 РЭ |
1 |
- |
ЖНКЮ.467875.028 ФО |
для PLG06-11F, PLG06-12F | ||
Формуляр |
ЖНКЮ.467875.039 ФО |
1 |
для PLG12-11F, PLG12-12F |
ЖНКЮ.467875.042 ФО |
для PLG20-12F | ||
Методика поверки |
РТ-МП-7511-441-2020 |
1 |
- |
Упаковка |
ЖНКЮ.467986.005 |
1 |
Для модификаций: PLG06-11F, PLG12-11F |
ЖНКЮ.467986.005-01 |
PLG06-12F, PLG12-12F, PLG20-12F |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон рабочих частот на выходе СВЧ, МГц: PLG06 |
от 25 до 6000 |
PLG12 |
от 25 до 12000 |
PLG20 |
от 25 до 20000 |
Пределы допускаемой относительной погрешности установки частоты сигнала на выходе СВЧ при работе от внутреннего опорного генератора в течение одного года |
±1Ч0-6 |
Диапазон установки уровня мощности на выходе СВЧ, дБ (1мВт) |
от -40 до 10 |
Пределы допускаемой основной относительной погрешности установки уровня мощности на выходе СВЧ в нормальных условиях эксплуатации, дБ: PLG06 |
±1,0 |
PLG12, PLG20 |
±2,0 |
Пределы допускаемой дополнительной относительной погрешности установки уровня мощности на выходе СВЧ в рабочих условиях эксплуатации, дБ: PLG06 |
±0,5 |
PLG12 в диапазоне мощности Р: -20 дБ (1мВт) < Р < 10 дБ (1мВт) |
±1,0 |
PLG12 в диапазоне мощности Р : -40 дБ (1мВт) < Р < -20 дБ (1мВт) |
±2,0 |
PLG20 |
±1,0 |
Относительный уровень гармонических составляющих спектра сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне мощности 10 дБ (1мВт), в дБн*, не более |
-20 |
Относительный уровень негармонических составляющих спектра сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне мощности 10 дБ (1мВт), в дБн, не более |
-60 |
Относительный уровень субгармонических составляющих спектра сигнала на выходе СВЧ в диапазоне рабочих частот, при уровне мощности 10 дБ (1мВт), в дБн, не более |
-45 |
Спектральная плотность мощности фазовых шумов выходного сигнала при уровне мощности на выходе СВЧ 10 дБ (1мВт), дБн/Гц |
приведено в таблице 4 |
Диапазон частот синусоидального сигнала на выходе НЧГ, Гц |
от 1,5 до 1000000 ** |
Пределы допускаемой абсолютной погрешности установки частоты на выходе НЧГ Sfycm, Гц, где fycm - установленное значение частоты, Гц |
±(0,0002+2’10'4fr) |
Продолжение таблицы 2
1 |
2 |
Диапазон установки амплитуды напряжения сигнала на выходе НЧГ, мВ |
от 6 до 3000 |
Пределы допускаемой абсолютной погрешности установки амплитуды напряжения на выходе НЧГ на частоте 1 кГц SUyer, мВ, где Uyer - установленное значение напряжения, мВ |
±(0,05- Uyer+4) |
Относительный уровень гармонических составляющих спектра синусоидального сигнала на выходе НЧГ, дБн, не более (при амплитуде выходного напряжения 1 В) |
-40 |
Диапазон установки глубины внутренней АМ на выходе СВЧ, %: PLG06 |
от 1 до 96 |
PLG12, PLG20 |
от 1 до 70 |
Пределы допускаемой абсолютной погрешности установки глубины внутренней АМ на выходе СВЧ 8Лам, %, где Лам - установленное значение коэффициента АМ, % |
±(5+0,1 •Лам) |
Диапазон установки девиации внутренней ЧМ на выходе СВЧ, Гц, |
от 0,0002/вых |
где /вых - установленное значение несущей частоты, МГц |
до 0,1 '/вых |
Пределы допускаемой основной абсолютной погрешности установки девиации внутренней ЧМ на выходе СВЧ 8Лчм, Гц***, где Лчм - установленное значение девиации частоты, Гц |
±(2+0,1-Лчм) |
Пределы допускаемой дополнительной погрешности установки девиации внутренней ЧМ в диапазоне частот модулирующего сигнала свыше 20 кГц до 100 кГц, Гц, где Лчм- установленное значение девиации частоты, Гц |
±0,3 'Лчм |
Диапазон установки девиации внутренней ФМ на выходе СВЧ, рад, |
от 0,002/ых |
где ,/вых - установленное значение несущей частоты, ГГц |
до . /вых |
Пределы допускаемой основной абсолютной погрешности установки девиации внутренней ФМ на выходе СВЧ 8Лфм, рад****, где Лфм - установленное значение девиации фазы, рад |
±(0,002'0,1 'Лфм) |
Пределы допускаемой дополнительной погрешности установки девиации внутренней ФМ в диапазоне частот модулирующего сигнала свыше 20 кГц до 100 кГц, рад, где Лфм - установленное значение девиации фазы, рад |
±0,3 'Лфм |
Ослабление уровня мощности на выходе СВЧ в паузе между импульсами при импульсной модуляции (ИМ), дБ, не менее |
50 |
Время нарастания/спада радиоимпульса при ИМ на выходе СВЧ в диапазоне частот сигнала f, нс, не более 25 МГц < f < 50 МГц |
100 |
50 МГц < f < 100 МГц |
50 |
100 МГц < f < 300 МГц |
15 |
300 МГц < f |
10 |
Примечания: * - дБ относительно мощности сигнала на несущей частоте; | |
** - частота синусоидального выходного сигнала НЧГ/нчг рассчитывается, как/H4r=i'25000000/224, где i=1...671088. Соответственно, минимальный шаг перестройки по частоте равен 25000000/224 или 1.490116119384765625 Гц. PLG автоматически корректирует до ближайшего допустимого и | |
выводит установленное значение частоты в соответствующее поле ПО; | |
*** при применении фильтра верхних частот демодулированного сигнала с частотой среза 50 Гц; ****при применении фильтра верхних частот демодулированного сигнала с частотой среза | |
300 Гц. |
Таблица 4 - Спектральная плотность мощности фазовых шумов
Частота, МГц |
Спектральная плотность мощности фазовых шумов, дБн/Гц*, не более, при отстройке от несущей частоты | ||||
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц | |
1 000 |
-73 |
-104 |
-114 |
-112 |
-125 |
3 000 |
-63 |
-94 |
-104 |
-102 |
-115 |
6 000 |
-57 |
-88 |
-98 |
-96 |
-108 |
12 000 (для PLG12 и PLG20) |
-51 |
-82 |
-92 |
-90 |
-102 |
20 000 (для PLG20) |
-46 |
-78 |
-89 |
-86 |
-98 |
* - Здесь дБн/Гц - дБ относительно уровня мощности колебания несущей частоты при измерении мощности фазовых шумов в полосе частот 1 Гц
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Дискретность установки частоты на выходе СВЧ, Гц |
1 |
Дискретность установки мощности на выходе СВЧ, дБ |
1 |
Форма сигнала на выходе НЧГ |
синус, пила, треугольник, импульс, постоянное напряжение, шум |
Тип соединителя выхода НЧГ по MIL-C-39012 |
MCX (розетка) |
Источник АМ, ЧМ, ФМ |
внешний или НЧГ |
Форма модулирующего сигнала |
определяется источником |
Тип соединителя входа модуляции по MIL-C-39012 |
MCX (розетка) |
Источник ИМ |
внешний или внутренний |
Тип соединителя входа ИМ по MIL-C-39012 |
MCX (розетка) |
Тип соединителя порта опорного генератора по MIL-C-39012 |
MCX (розетка) |
Тип соединителя питания и управления PLG по ГОСТ Р МЭК 62680-4-2015 |
USB 2.0 "Мини "B" |
Время установления рабочего режима, ч, не более |
0,5 |
Продолжительность непрерывной работы, ч, не менее |
16 |
Габаритные размеры (длинахширинахвысота), мм, не более |
130x65x25 |
Масса, кг, не более |
0,32 |
Рабочие условия эксплуатации: температура окружающей среды, °С; относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт.ст. |
от +5 до +50 от 40 до 85 от 537 до 800 |
Нормальные условия применения: температура окружающей среды, °С; относительная влажность воздуха при температуре плюс 25 °С, %; атмосферное давление, мм рт.ст. |
от 20 до 30 от 40 до 80 от 537 до 800 |
