Номер по Госреестру СИ: 54111-13
54111-13 Нутромеры микрометрические трехточечные
(Microtest)
Назначение средства измерений:
Нутромеры микрометрические трёхточечные Microtest (далее - нутромеры) предназначены для контактных измерений внутренних диаметров изделий.
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 1
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 2
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 3
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 4
Программное обеспечение
Нутромеры электронные работают с программным обеспечением Com Gage software и ПО IBR_Simkey компании «IBR - Messtechnik GmbH & Co.KG», Германия (далее - ПО). Com Gage software является автономным ПО, полностью метрологически значимым. IBR_Simkey - встроенным ПО .
ПО Com Gage software предназначено для передачи, хранения и представления результатов измерений.
ПО IBR_Simkey предназначено для представления, передачи и хранения результатов измерений.
Идентификационные данные нутромеров электронных представлены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Com Gage software |
Com Gage Compact.exe |
V 3.92 |
D8F760486E9C7791806D285588EE2728 |
MD5 |
IBR SimKey |
IBR SimKey.exe |
V 1.90 |
c975108de601942bbdb7ef2e13bbebe0 |
MD5 |
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на плоскую поверхность измерительной головки нутромера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Нутромеры микрометрические трёхточечные Microtest. Руководство по эксплуатации», 2012 год.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нутромерам микрометрическим трёхточечным Microtest
-
1. ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
-
2. Техническая документация компании «Microtest AG Prazisionsinstrumente», Швейцария.
Поверка
Поверка осуществляется по документу МП 2512-0003-2013 «Нутромеры микрометрическиетрёхточечные Microtest. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г.
Основное средство поверки - кольца эталонные 3-го разряда по ГОСТ Р 8.763-2011.
Изготовитель
Компания «Microtest AG Prazisionsinstrumente», Швейцария.Адрес: Sihleggstrasse 23, CH-8832 Wollerau, Switzerland Телефон: +41 (0) 44 723 12 76
Факс: +41 (0) 44 723 12 71 e-mail: info@microtest. ch web: www.microtest.ch
Заявитель
ООО «ЕЗМ Трейдинг».Юридический адрес: 129090, г. Москва, ул. Гиляровского д. 6, стр. 1, офис 216 Почтовый адрес: 129110, г. Москва, ул. Гиляровского д. 57, стр. 1 Телефон: (495) 684-17-37 e-mail: info@e3m-consulting.com
web: www.e3m-consulting.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10 Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14 e-mail: info@vniim.ru
Нутромеры состоят из микрометрического винта и измерительной головки. Измерительная головка нутромеров имеет три измерительных щупа.
Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных щупов нутромеров в значение внутреннего диаметра изделий.
Нутромеры разработаны в десяти исполнениях, отличающихся диапазонами измерений и способом считывания показаний (механические/электронные).
Отсчёт показаний для нутромеров механических (Рисунок 1) осуществляется по шкалам стебля и барабана микрометрического винта, для нутромеров электронных (Рисунок 2) с помощью цифрового отсчётного устройства. На цифровом отсчётном устройстве
расположены три кнопки, позволяющие выбирать режимы измерений
(абсолютный/относительный), переключать единицы измерений (мм/дюйм), фиксировать результаты измерений, устанавливать ноль в режиме относительных измерений и значение минимального диаметра в режиме абсолютных измерений. Питание нутромеров электронных осуществляется от батареи типа CR 2032.
Корпус нутромеров изготовлен из армированного стеклотканью пластика, укомплектованного прокладками устойчивыми к воздействию воды. Измерительные щупы нутромеров изготовлены из твёрдого сплава. Степень защиты оболочки нутромеров по ГОСТ 14254-96 - IP 67.
В комплект нутромеров могут входить кольца установочные (Рисунок 4).
Рисунок 1 — Внешний вид нутромеров механических
Рисунок 2 — Внешний вид нутромеров электронных

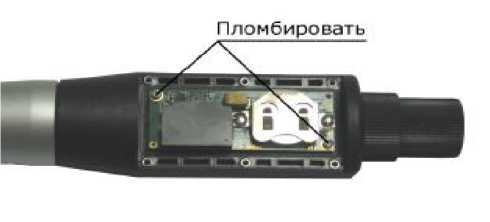

Рисунок 3 — Схема пломбировки нутромера электронного от несанкционированного доступа

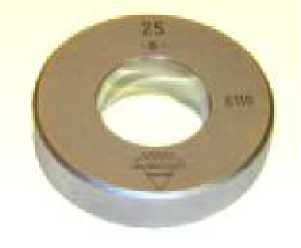

Рисунок 4 — Кольцо установочное Microtest
В комплект поставки входят :
- нутромер ....................................................................................................................................1 шт.;
- диск с программным обеспечением Com Gage software компании «IBR - Messtechnik GmbH & Co.KG»* ( для нутромеров электронных)................................1 шт.;
- интерфейс , проводной / беспроводной * ( для нутромеров электронных ).............................1 шт.;
- кольцо установочное*...........................................................................................................1-2 шт.;
- элементы питания (для нутромеров электронных)...............................................................1 шт .;
- отвёртка.....................................................................................................................................1 шт .;
- футляр ........................................................................................................................................1 шт.;
- руководство по эксплуатации.................................................................................................1 экз.;
- методика поверки......................................................................................................................1 экз .
* - поставляется по требованию заказчика .
Лист № 5 Всего листов 5
-
1. Диапазоны измерений, цена деления (дискретность отсчёта), пределы допускаемой абсолютной погрешности, наибольшая глубина измерений, измерительное усилие, номинальные диаметры колец установочных, масса и габаритные размеры нутромеров представлены в таблице 2 и таблице 3.
Таблица 2
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности нутромера, мкм |
Наибольшая глубина измерений, мм |
Измерительное усилие, Н, не более |
Номинальный диаметр колец установочных*, мм |
Масса, кг, не более |
Габаритные размеры, мм, не более |
30 - 40 |
0,001 |
±2 |
115 |
1,0 |
30; 40 |
0,30 |
155x030 |
40 - 60 |
0,001 |
±2 |
115 |
1,0 |
40; 60 |
0,33 |
155x040 |
60 - 90 |
0,001 |
±2 |
115 |
1,0 |
60; 90 |
0,35 |
155x55x55 |
90 - 140 |
0,001 |
±2 |
140 |
1,0 |
90; 140 |
0,52 |
185x75x75 |
140 - 240 |
0,001 |
±3 |
210 |
1,0 |
140; 240 |
0,76 |
260x115x115 |
Таблица 3
Диапазон измерений, мм |
Дискретность отсчёта, мм |
Пределы допускаемой абсолютной погрешности нутромера, мкм |
Наибольшая глубина измерений, мм |
Измерительное усилие, Н, не более |
Номинальный диаметр колец установочных*, мм |
Масса, кг, не более |
Габаритные размеры, мм, не более |
30 - 40 |
0,001 |
±2 |
90 |
1,0 |
30; 40 |
0,38 |
190x030 |
40 - 60 |
0,001 |
±2 |
90 |
1,0 |
40; 60 |
0,41 |
190x040 |
60 - 90 |
0,001 |
±2 |
90 |
1,0 |
60; 90 |
0,43 |
190x55x55 |
90 - 140 |
0,001 |
±2 |
90 |
1,0 |
90; 140 |
0,58 |
190x75x75 |
140 - 240 |
0,001 |
±3 |
140 |
1,0 |
140; 240 |
0,83 |
240x115x115 |
* - поставляется по требованию заказчика .
2. Номинальное напряжение питания для нутромеров электронных (от литиевой батареи
Условия эксплуатации:
Для нутромеров с диапазоном измерений (30-40) мм:
- диапазон температуры окружающего воздуха, оС 20 ± 5;
- изменение температуры окружающего воздуха
Для нутромеров с диапазоном измерений (40-60) мм, (60-90) мм, (90-140) мм:
- диапазон температуры окружающего воздуха, оС 20 ± 2;
- изменение температуры окружающего воздуха
Для нутромеров с диапазоном измерений (140-240) мм:
- диапазон температуры окружающего воздуха, оС 20 ±1;
- изменение температуры окружающего воздуха
Диапазон относительной влажности окружающего воздуха, % 60 ±20.
