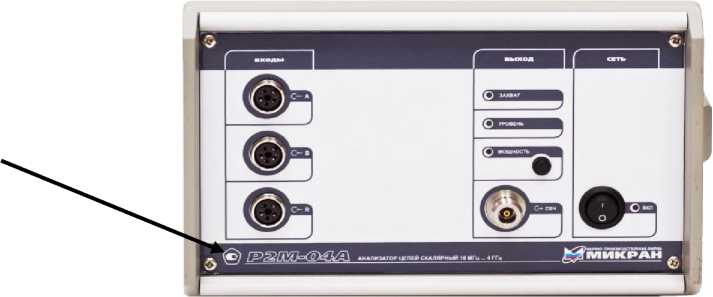

Наименование модификаций

Опции

Анализатор цепей скалярный Р2М-04А/1

«01Р»

Анализатор цепей скалярный Р2М-04А/2

«11Р»

Анализатор цепей скалярный Р2М-04А/3

«01Р», «АТА/70»

Анализатор цепей скалярный Р2М-04А/4

«11Р», «АТА/70»

Наименование

Обозначение

Количество, шт.

Примечание

Блок генераторно-измерительный:

1 шт.

- АЦС-04А/1

ЖНКЮ.468151.023

опция «01Р»

- АЦС-04А/2

ЖНКЮ.468151.023-01

опция «11Р»

- АЦС-04А/3

ЖНКЮ.468151.024

опции «01Р»,

«АТА/70»

- АЦС-04А/4

ЖНКЮ.468151.024-01

опции «11Р»,

«АТА/70»

Головка детекторная Д42-18-01

ЖНКЮ.467732.009-01

1 шт.

тип III

Головка детекторная Д42-18-11

ЖНКЮ.467732.009-03

1 шт.

тип N

Датчик КСВ ДК1-04-01Р-01Р

ЖНКЮ.467739.002

1 шт.

тип III

Датчик КСВ ДК1-04-11Р-11Р

ЖНКЮ.467739.002-01

1 шт.

тип N

Нагрузка комбинированная

НКХ1-18-01

ЖНКЮ.468518.008

1 шт.

тип III

Нагрузка комбинированная

НКХ1-18-11

ЖНКЮ.468518.008-01

1 шт.

тип N

Кабель СВЧ КСА18 А-01 -01 -600

ЖНКЮ.685675.007

1 шт.

тип III, 0,6 м

Кабель СВЧ КСА18 А-01-01-1000

ЖНКЮ.685675.007-01

1 шт.

тип III, 1,0 м

Кабель СВЧ КСА18А-11-11-600

ЖНКЮ.685675.007-03

1 шт.

тип N, 0,6 м

Кабель СВЧ КСА18 А-11-11-1000

ЖНКЮ.685675.007-04

1 шт.

тип N, 1,0 м

Переход коаксиальный

ПК2-18-11Р-01

ЖНКЮ.468562.016-02

1 шт.

тип N, розетка -тип III, вилка

Наименование

Обозначение

Количество, шт.

Примечание

Переход коаксиальный

ПК2-18-01Р-11

ЖНКЮ.468562.016-01

1 шт.

тип III, розетка -тип ^вилка

Кабель Ethernet

ЖНКЮ.685611.077

1 шт.

патч-корд Cat.5e

или аналог

Кабель питания

ЖНКЮ.685631.067

1 шт.

евростандарт, с заземляющим проводником

Руководство по эксплуатации

ЖНКЮ.468166.026РЭ

1 экз.

три части

Формуляр

ЖНКЮ.468166.026ФО

1 экз.

Методика поверки

ЖНКЮ.468166.026Д3

1 экз.

Программный комплекс Р2М

ЖНКЮ.02007-07

1 экз.

поставляется на цифровом носителе

Упаковка

ЖНКЮ.468916.004

1 шт.

Примечания:

• 1 Модификация блока генераторно-измерительного определяется при заказе.

• 2 Количество и типы головок детекторных, датчиков КСВ и кабелей СВЧ определяются при заказе.

• 3 Характеристики головок детекторных и датчиков КСВ записаны на цифровой носитель и входят в комплект поставки.

• 4 Переходы коаксиальные поставляются по согласованию с потребителем.

Наименование характеристики

Значение

Диапазон рабочих частот, МГц

от 10 до 4000

Диапазоны измерений:

• - модуля коэффициента передачи, дБ

а) анализаторов без опции «АТА/70»

б) анализаторов с опцией «АТА/70»

• - модуля коэффициента отражения

• - КСВН

• - мощности, дБм

от минус 70 до 35 от минус 70 до 70

от 0 до 1 от 1,02 до 5,00 от минус 55 до 15

Наименование характеристики

Значение

Диапазон установки уровня выходной мощности, дБм:

• - анализаторов без опции «АТА/70»

• - анализаторов с опцией «АТА/70»

от минус 20 до 15

от минус 90 до 15

Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора в течение одного года

±1-10"⁶

Дискретность установки частоты, Гц

1

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ ¹⁾

±(0,02-|A| + 0,2)

Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ¹⁾

±(0,09-Г² + 0,02)

Пределы допускаемой относительной погрешности измерений КСВН при K_cmU < 2, % ¹⁾

±(3- KcmU + 1)

Пределы допускаемой относительной погрешности измерений КСВН при 2 < K_cmU < 5, % ²⁾

dK+ =[(Ксти(Г+ ЛГ)/Ксти(Г))-1] ■ 100

dK- =[(Ксти(Г-ЛГ)/Ксти(Г))-1]^ 100

Пределы допускаемой погрешности измерений мощности, дБ

±1

Пределы допускаемой погрешности установки уровня выходной мощности в диапазоне мощностей, дБ ³⁾

• - от минус 55 до менее минус 20 дБм

• - от минус 20 до 15 дБм

±1,5

±1,0

КСВН выхода СВЧ, не более

1,7

• ¹⁾ А, Г, KcmU - измеренные значения модуля коэффициента передачи, модуля коэффициента отражения и КСВН соответственно.

Погрешность измерений модуля коэффициента передачи нормируется при измерениях согласованных четырехполюсников с КСВН входа и выхода не более 1,3. Для рассогласованных четырехполюсников допускаемая дополнительная абсолютная погрешность измерений DA_don, дБ, рассчитывается по формуле:

DA   = 20-log[(0,9677-(1+k)0,017) / (1-0,183-Гвх-0,064-Гв_ЫХ-(1+к)-0,017)],

где Гвх и Гвых - модули коэффициентов отражения входа и выхода исследуемого четырехполюсника;

k - модуль коэффициента передачи исследуемого четырехполюсника в относительных единицах по напряжению.

• ²⁾ Где dK+ и dK- - верхний и нижний пределы относительной погрешности измерений КСВН;

К_сти(Г) - КСВН, равный (1+Г)/(1-Г);

ЛГ - абсолютная погрешность измерений модуля коэффициента отражения.

• ³⁾ Для анализаторов с опцией «АТА/70» пределы допускаемой относительной погрешности установки уровня мощности нормируются в режиме «Максимальное согласование».

Наименование характеристики

Значение

Период обновления измерений в полном диапазоне рабочих частот при количестве точек 501 и усреднении 3, мс, не более

400

Количество измерительных входов

3

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

от 198 до 242

Потребляемая мощность, В^А, не более

60

Время установления рабочего режима, ч, не более

0,5

Наименование характеристики

Значение

Время непрерывной работы, ч, не менее

16

Габаритные размеры блока генераторно-измерительного, мм, не более

• - высота

• - ширина

• - длина

170

280

335

Масса блока генераторно-измерительного, кг, не более

8

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, при плюс 25 °C, %, не более

• - атмосферное давление кПа (мм рт.ст.)

от +15 до +35

80 от 70 до 106,7 (от 537 до 800)

Тип соединителей выхода СВЧ:

• - анализаторов с опцией «01Р»

• - анализаторов с опцией «11Р»

III, розетка

N, розетка

Показатели надежности:

• - средний срок службы, лет

• - средняя наработка на отказ, ч, не менее

5

10000
