Номер по Госреестру СИ: 78947-20
78947-20 Антенна логопериодическая многовибраторная
(ETS 3148)
Назначение средства измерений:
Антенна логопериодическая многовибраторная ЕТ8 3148 (далее - антенна)
предназначена совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электромагнитного поля (плотности потока энергии).
Внешний вид.
Антенна логопериодическая многовибраторная
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа ETS 3148.00060326 РЭ «Антенна логопериодическая многовибраторная ЕTS 3148. Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне логопериодической многовибраторной ETS 3148ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Поверка
Поверкаосуществляется по документу ETS 3148.00060326 МП «Антенна логопериодическая многовибраторная ЕTS 3148. Методика поверки», утвержденному ФГУП «ВНИИФТ'РИ» 6 февраля 2020 года.
Основные средства поверки:
-
- рабочий эталон единицы коэффициента калибровки измерительных антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки от 0 до 50 дБ (м-1), пределы допускаемой погрешности коэффициента калибровки ±1,0 дБ (м-1);
-
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
-
- приемник измерительный ESPI3, регистрационный номер 26743-09 в Федеральном информационном фонде;
-
- анализатор электрических цепей векторный ZVL3, регистрационный номер 37173-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик антенны с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма поверителя
Изготовитель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США
Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, США
Телефон: +1 (512) 531-6400
E-mail: support@ets-lindgren.com
Заявитель
Акционерное общество «Российский институт радионавигации и времени»
(АО «РИРВ»)
ИНН 7825507108
Адрес: 192012, г. Санкт-Петербург, пр. Обуховской обороны, дом 120, лит. ЕЦ
Телефон: 8 (812) 665-58-80
Факс: 8 (812) 665-58-88
Web-сайт: www.rirt.ru
E-mail: offise@rirt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия антенны, подключаемой к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом.
Антенна состоит из решетки вибраторов и двухпроводной линии.
Решетка вибраторов, длина которых изменяется по логарифмическому закону, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем через коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны.
Антенна оснащена штативом (треногой). Для изменения поляризации и крепления антенны на штатив в комплект поставки входят адаптер поляризации и вставка с резьбой для крепления адаптера.
Антенна может использоваться в комплекте с генератором сигналов для создания переменного электромагнитного поля.
Элементы антенны, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите (пломбировки) не требуется.

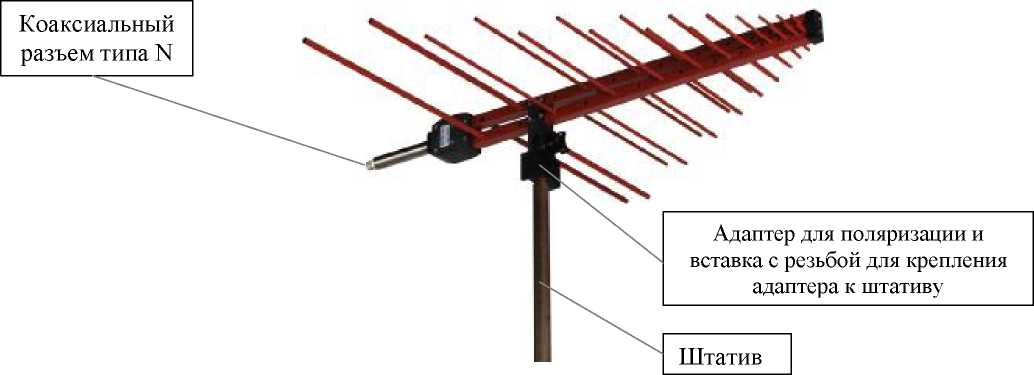

Общий вид антенн представлены на рисунке 1.
Рисунок 1 - Общий вид антенны
Программное обеспечение отсутствует.
Таблица 3 - Комплектность антенны
Наименование |
Обозначение |
Количество |
Антенна логопериодическая многовибраторная |
ЕTS 3148, зав. № 00060326 |
1 шт. |
Штатив 4-TR |
- |
1 шт. |
Адаптер для поляризации |
зав. № 100989 |
1 шт. |
Вставка с резьбой для крепления адаптера |
зав. № 105861B |
1 шт. |
Руководство по эксплуатации |
ЕTS 3148.00060326 РЭ |
1 экз. |
Методика поверки |
ЕTS 3148.00060326 МП |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГ ц |
от 200 до 2000 |
Диапазон изменения коэффициента калибровки, дБ (1 м-1) |
от 9 до 31 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Коэффициент стоячей волны по напряжению входа, не более |
2,3 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Номинальное входное сопротивление, Ом |
50 |
Тип выходного высокочастотного соединителя |
N (розетка) |
Масса, кг, не более |
2,0 |
Габаритные размеры, см, не более: - длина |
70 |
- ширина |
86 |
- высота |
7 |
Рабочие условия применения: - температура окружающего воздуха, ° С |
от +15 до +35 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
- относительная влажность окружающего воздуха при 25 ° С, %, не более |
90 |
