Номер по Госреестру СИ: 46773-11
46773-11 Антенна рупорная измерительная
(EMCO 3116)
Назначение средства измерений:
Антенна рупорная измерительная EMCO 3116 (далее - антенна) предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте. Совместно с измерительными приемными устройствами антенна предназначена для измерения плотности потока энергии электромагнитного поля, совместно с генераторами - для возбуждения электромагнитного поля с заданной плотностью потока энергии.
Внешний вид.
Антенна рупорная измерительная
Рисунок № 1
Внешний вид.
Антенна рупорная измерительная
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации PN 399039 РЭ методом компьютерной графики и на корпус антенны рупорной измерительной с помощью этикетки, выполненной типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1. Антенна рупорная измерительная EMCO 3115. Руководство по эксплуатации PN 399039 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антенне рупорной измерительной EMCO 31161. ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
Поверка
Поверкаосуществляется по документу «Антенна рупорная измерительная EMCO 3116. Методика поверки» PN 399040 МП.
Основное поверочное оборудование:
- измерители КСВН панорамные Р2-65, Р2-66, Р2-68, пределы допускаемой основной погрешности измерения КСВН ± (5К+2) %;
- рабочий эталон для поверки измерительных антенн РЭИА-2, диапазон частот от 1 до 40 ГГц, пределы допускаемой основной погрешности определения коэффициента усиления поверяемых антенн ± 0,2 дБ.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»), аттестат аккредитации № 30002-08 от 04.12.2008 г.Адрес: 141570, Московская область, Солнечногорский р-н, г.п. Менделеево, ФГУП «ВНИИФТРИ», Тел: (495) 744-81-12, факс: (499) 720-93-34, E-mail: director@vniiftri.ru
Антенна представляет собой рупорную антенну прямоугольного сечения с двойным гребенчатым коаксиально - волноводным переходом. Плоскость поляризации антенны проходит через ось рупора параллельно гребням коаксиально - волноводного перехода. Вход антенны коаксиальный сечением 2,92/1,27 с волновым сопротивлением 50 Ом. Фотография общего вида антенны приведена на рисунке 1.

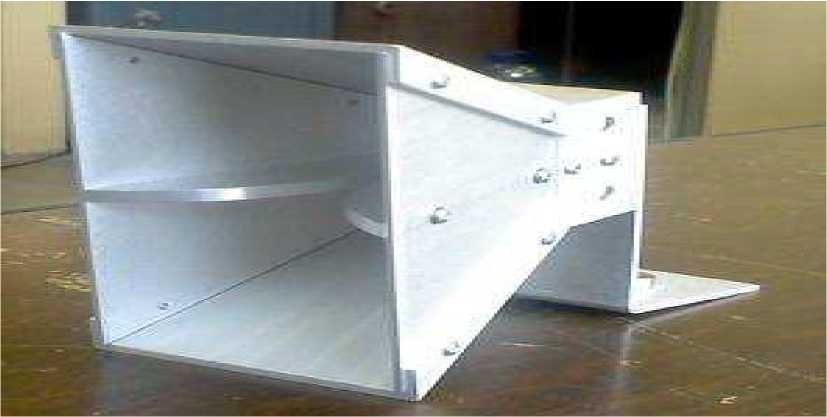

Рисунок 1 - Фотография общего вида антенны

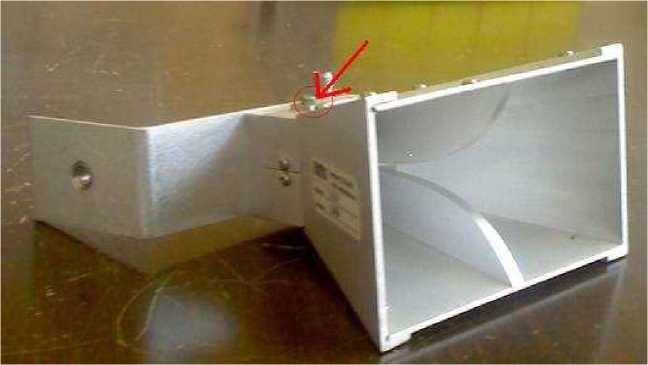

Место пломбировки от несанкционированного доступа обозначено стрелкой на рисунке 2.
Рисунок 2 - Пломбировка от несанкционированного доступа
Рабочие условия эксплуатации антенны соответствуют группе 4 ГОСТ 22261-94 с пределами рабочих температур окружающей среды от минус 10 до плюс 50 оС.
Диапазон частот, ГГц от 18 до 40
Диапазон коэффициента усиления, дБ от 10 до 17 Коэффициент стоячей волны (КСВН), не более
- в диапазоне частот от 30 до 40 ГГц
Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе антенны, дБ, не более минус 20
Максимальная мощность на коаксиальном входе, Вт
Габаритные размеры, мм, не более:
