Номер по Госреестру СИ: 53369-13
53369-13 Комплект преобразователей напряжения термоэлектрических
(Ballantine 1394A)
Назначение средства измерений:
Комплект преобразователей напряжения термоэлектрических Ballantine 1394A предназначен для измерения среднеквадратических значений напряжения переменного тока в диапазоне частот от 10 Гц до 30 МГц.
Внешний вид.
Комплект преобразователей напряжения термоэлектрических
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на шильдики преобразователей напряжения, входящих в комплект, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью комплекта преобразователей напряжения термоэлектрических Ballantine 1394A указаны в документе «Преобразователи напряжения термоэлектрические Ballantine 1394A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплекту преобразователей напряжения термоэлектрических Ballantine 1394A
-
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
-
2 ГОСТ Р 8.648-2008 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 *10’2 до 2*109 Гц».
-
3 ГОСТ 8.458-82 «Преобразователи и компараторы термоэлектрические образцовые. Методы и средства поверки»
-
4 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-001/447-2013 «Комплект преобразователей напряжения термоэлектрических Ballantine 1394A. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 февраля 2013 г.
Перечень основных средств, применяемых при поверке:
-
- комплект преобразователей напряжения ПНТЭ-6А 1-го разряда диапазон напряжений: 0,1 - 30 В;
диапазон частот: 10 Гц - 30 МГц;
-
- калибратор универсальный Н4-7
диапазон воспроизведения напряжения постоянного тока: 0,1 мкВ - 200 В; предел допускаемой основной погрешности воспроизведения: ± 0,002 %; диапазон воспроизведения напряжения переменного тока: 0,1 мкВ - 20 В (0,1 Гц - 1 МГц); предел допускаемой основной погрешности воспроизведения: ± (0,01 - 0,25) %;
-
- калибратор напряжения высокочастотный Н5-4
диапазон воспроизведения напряжения переменного тока: 0,03 - 30 В; частоты сигнала: 0,001; 0,1; 1; 0,2; 0,5; 1; 3; 5; 10; 15; 20; 30; 50 МГц; предел допускаемой основной погрешности воспроизведения: ± (0,1 - 1,5) %;
-
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В; предел допускаемой основной погрешности измерения: ± (0,5-10’6 - 2,540’6).
Изготовитель
Фирма «Ballantine Laboratories, Inc», США Адрес: 312 Old Allerton Road, Annandale, New Jersey, 08801, USA Phone: 908-713-7742; Fax: 908-713-7743
E-Mail: service@ballantinelabs.com
http://www.ballantinelabs.com
Заявитель
ООО «Атрилор»Адрес: 125430, г. Москва, ул. Митинская, д.36, корп.1, офис 406
Тел: +7(495) 987-32-73; факс: +7(495) 661-01-07
E-Mail: marketing@atrilor.ru
http://www.atrilor.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Комплект преобразователей напряжения термоэлектрических Ballantine 1394A включает в себя четыре преобразователя напряжения 1394A-0,5, 1394A-1, 1394A-5, 1394A-10. Каждый из преобразователей напряжения, входящих в комплект, рассчитан на определенный диапазон уровней входного сигнала напряжения переменного тока.
Преобразователи напряжения сконструированы на основе высокостабильного плёночного резистора, содержащего подогреватель и многоэлементную высокочастотную термопару, выходное напряжение которой пропорционально мощности сигнала, рассеиваемой на подогревателе. Резистор коаксиально смонтирован в стальном цилиндре, диаметр которого рассчитан на обеспечение квазистабильной входной полной проводимости во всём частотном диапазоне. Преобразователи напряжения, входящие в комплект, имеют компенсирующую емкость параллельно термопаре, что обеспечивает максимально возможную равномерность частотной характеристики.
Принцип действия преобразователей напряжения, входящих в комплект, при измерении среднеквадратических значений напряжения переменного тока основан на использовании разновременного сравнения (компаратора) уровней сигнала и опорного напряжения по критерию одинакового теплового действия на подогреватель термопреобразователя.
Фотография комплекта преобразователей напряжения термоэлектрических Ballantine 1394A представлена на рисунке 1.

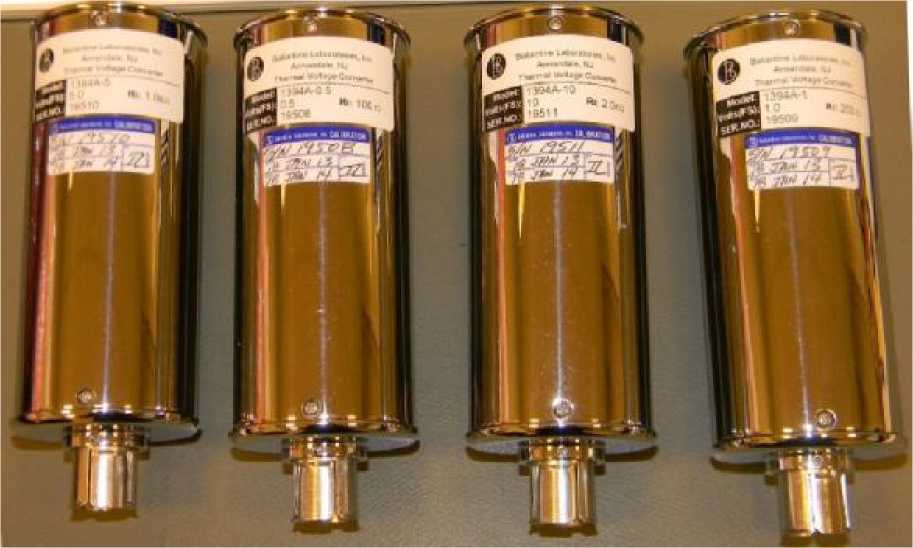

Рисунок 1 - Фотография общего вида комплекта преобразователей напряжения термоэлектрических Ballantine 1394A
Лист № 2 Всего листов 4
Комплект поставки комплекта преобразователей напряжения термоэлектрических Ballantine 1394A представлен в таблице 2.
Таблица 2
Наименование |
Количество |
Преобразователь напряжения термоэлектрический 1394A-0,5 |
1 |
Преобразователь напряжения термоэлектрический 1394A-1 |
1 |
Преобразователь напряжения термоэлектрический 1394A-5 |
1 |
Преобразователь напряжения термоэлектрический 1394A-10 |
1 |
Руководство по эксплуатации |
1 |
Методика поверки МП-001/447-2013 |
1 |
Основные метрологические и технические характеристики комплекта преобразователей напряжения термоэлектрических Ballantine 1394A представлены в таблице 1.
Таблица 1
Характеристика |
Значение |
Рабочий диапазон частот |
10 Гц - 30 МГц |
Номинальные значения напряжения входного сигнала для преобразователей, входящих в комплект: | |
1394A-0,5 |
0,5 В |
1394A-1 |
1 В |
1394A-5 |
5 В |
1394A-10 |
10 В |
Рабочие диапазоны напряжения входного сигнала для преобразователей, входящих в комплект: | |
1394A-0,5 |
от 0,16 до 0,67 В |
1394A-1 |
от 0,32 до 1,33 В |
1394A-5 |
от 1,58 до 6,65 В |
1394A-10 |
от 3,16 до13,3 В |
Пределы допускаемой относительной погрешности компарирования напряжений для преобразователей, входящих в комплект, в диапазонах частот: | |
от 10 Гц до 20 Гц |
± 0,05 % |
от 20 Гц до 20 кГц |
± 0,01 % |
от 20 кГц до 50 кГц |
± 0,01 % |
от 50 кГц до 1 МГц |
± 0,05 % |
от 1 МГц до 10 МГц |
± 0,12 % |
от 10 МГц до 30 МГц |
± 0,25 % |
Г абаритные размеры преобразователей, входящих в комплект (диаметрхдлина), мм |
51 X 118 |
Масса преобразователей, входящих в комплект, кг, |
0,907 |
не более | |
Условия эксплуатации: | |
температура окружающей среды, °С |
от плюс 4 до плюс 40 |
относительная влажность, % |
от 0 до 90 |
