Номер по Госреестру СИ: 77963-20
77963-20 Термопреобразователи прецизионные
(ПТ 0304-ВТ)
Назначение средства измерений:
Термопреобразователи прецизионные ПТ 0304-ВТ (далее - термопреобразователи) предназначены для измерений и непрерывного преобразования значений температуры твердых, жидких, газообразных и сыпучих веществ, а также нефтепродуктов и природного газа в унифицированный выходной сигнал постоянного тока и (или) в цифровой сигнал HART-протокола.

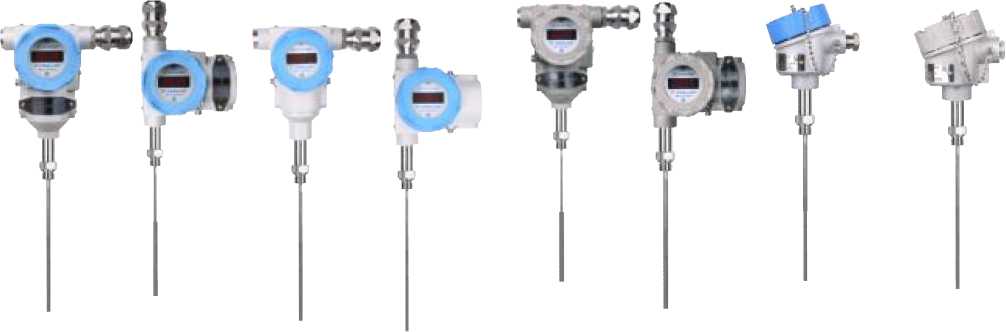

Внешний вид.
Термопреобразователи прецизионные
Рисунок № 1

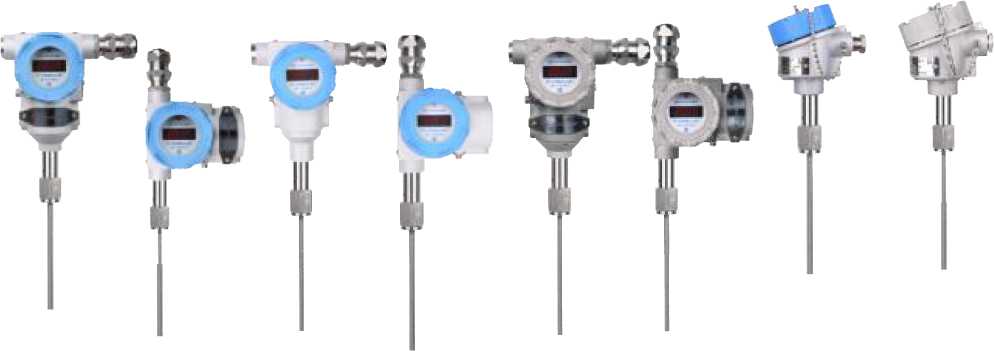

Внешний вид.
Термопреобразователи прецизионные
Рисунок № 2
Внешний вид.
Термопреобразователи прецизионные
Рисунок № 3
Внешний вид.
Термопреобразователи прецизионные
Рисунок № 4

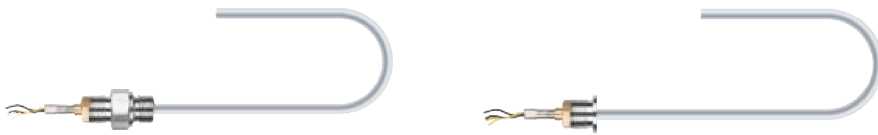

Внешний вид.
Термопреобразователи прецизионные
Рисунок № 5

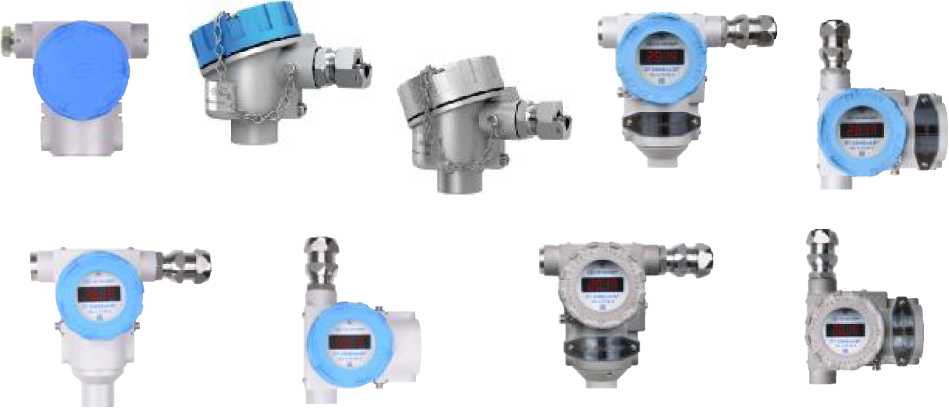

Внешний вид.
Термопреобразователи прецизионные
Рисунок № 6

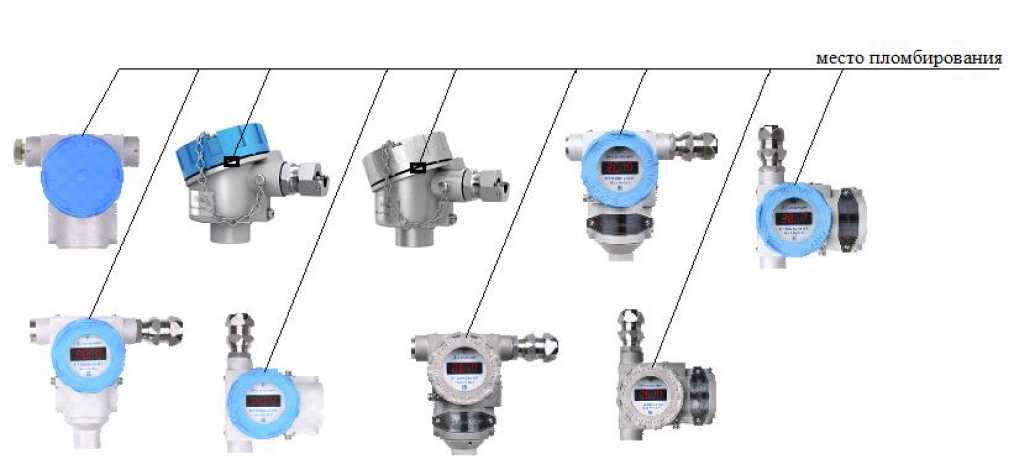

Внешний вид.
Термопреобразователи прецизионные
Рисунок № 7
Общие сведения
Дата публикации - 27.04.2020
Срок свидетельства - 24.03.2025
Номер записи - 176864
ID в реестре СИ - 1177674
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПТ 0304 ВТ совместно с ПП №518092111081, ПТ 0304 ВТ совместно с ПП №518092111080, ПТ 0304 ВТ совместно с ПП №518092111079, ПТ 0304 ВТ совместно с ПП №518092111078, ПТ 0304 ВТ совмесно с ПП №51810212819, ПТ 0304 -ВТ/52, ПТ 0304Ехd-ВТ/52 совместно с ПП № 51810211308, ПТ 0304Ех-ВТ/52 совместно с ПП № 51810211307, ПП для ПТ 0304Ехd-ВТ, ПП для ПТ 0304Ехd, ПП для ПТ 0304Ех-ВТ, ПП для ПТ 0304-ВТ, ПП для ПТ 0304, ПП, Нет модификации, мод. ПТ 0304-ВТ, мод. ПТ 0304 Exd-BT совместно с ПП № 10101646, мод. ПТ 0304 Exd-BT совместно с ПП № 10098481, мод. ПТ 0304 Exd-BT совместно с ПП № 10098480, исп. ПТ 0304Exd-ВТ,
Производитель
Изготовитель - ООО НПП "ЭЛЕМЕР"
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 2209
Выдано извещений - 3
Кол-во периодических поверок - 236
Кол-во средств измерений - 337
Кол-во владельцев - 44
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 918 дн.
Приказы РСТ, где упоминается данный тип СИ
№2375 от 2022.09.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№357 от 2024.02.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
№428 от 2024.02.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№798 от 2024.03.22 ПРИКАЗ_Об утверждении типов средств измерений (16)
№603 от 2020.03.24 Об утверждении типов средств измерения
№548 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3225 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№847 от 2023.04.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2281 от 2023.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1787 от 2023.09.04 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2356 от 2023.11.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2767 от 2023.12.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№373 от 2024.02.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
№662 от 2024.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№730 от 2024.03.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Термопреобразователи прецизионные (ПТ 0304-ВТ)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО НПП "ЭЛЕМЕР"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14394-06 01.04.2011 |
Термометры цифровые малогабаритные, ТЦМ 9210 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1,5 года | |
15016-06 24.01.2017 |
Измерители-регуляторы технологические, ИРТ 5300 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
15200-06 24.01.2017 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
16447-03 01.07.2008 |
Преобразователи измерительные температуры и влажности, ИПТВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
16447-08 27.04.2023 |
Преобразователи измерительные температуры и влажности, ИПТВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
16902-03 01.07.2008 |
Преобразователи измерительные модульные, ИПМ 0196 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
17156-03 01.07.2008 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ-1730 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
17156-07 03.02.2022 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 1730 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
18131-04 01.09.2009 |
Термопреобразователи сопротивления, ТС ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
18131-09 01.12.2014 |
Термометры сопротивления из платины и меди, ТС ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
18133-06 01.11.2011 |
Измерители технологические многоканальные, ИРТМ 2402/М3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
18523-05 30.07.2021 |
Регистраторы многоканальные технологические, РМТ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года; с 2010 г. - 3 года |
18524-05 01.03.2010 |
Преобразователи термоэлектрические, ТП ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года; 6 месяцев - в диапазоне температур +1100 … +1800 °С | |
18524-10 01.04.2015 |
Преобразователи термоэлектрические, ТП ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года - для диапазона температур -40…+850 ºС, 2 года - для диапазона +850…+1100 ºС, 6 месяцев - для диапазона +1100…+1800 ºС |
19973-06 09.02.2027 |
Системы поверки термопреобразователей автоматизированные, АСПТ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
20390-06 01.04.2011 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
20390-12 03.02.2027 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
20579-03 01.01.2009 |
Термометры многоканальные, ТМ 5100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
20579-09 01.09.2014 |
Термометры многоканальные, ТМ 5100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
20580-06 23.03.2017 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-2000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
20580-06 01.05.2011 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-2000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
20581-05 01.03.2010 |
Калибраторы температуры эталонные, КТ-500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
21590-06 03.02.2027 |
Калибраторы температуры поверхностные, КТП-500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
22676-07 01.06.2012 |
Преобразователи измерительные модульные, ИПМ 0399 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
22676-12 30.11.2017 |
Преобразователи измерительные модульные, ИПМ 0399 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
23030-02 01.06.2007 |
Преобразователи давления измерительные, АИР-20 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1,5 года | |
23040-02 01.06.2007 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год, при измерении максимальной температуры - 1000 часов | |
24430-03 01.04.2008 |
Калибраторы-измерители унифицированных сигналов, ИКСУ-200Ex ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
26111-03 01.12.2008 |
Калибраторы температуры эталонные, КТ-110 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
26111-08 27.04.2023 |
Калибраторы температуры эталонные, КТ-110 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
26113-03 22.08.2019 |
Калибраторы температуры эталонные, КТ-1100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
27728-04 01.11.2009 |
Преобразователи температуры и влажности измерительные, РОСА-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
27728-09 06.09.2024 |
Преобразователи температуры и влажности измерительные, РОСА-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
28548-05 01.02.2010 |
Калибраторы температуры эталонные, КТ-650 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
29086-05 24.01.2017 |
Измерители технологические цифровые, ИТЦ 420 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
29258-05 26.12.2016 |
Преобразователи измерительные, ИП 0104, ИПМ 0104 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
29336-05 26.12.2016 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года; для ТХАУ 0104 в диапазоне температур +1100 … +1300 °С - 6 месяцев |
29934-05 01.10.2010 |
Регистраторы многоканальные технологические, РМТ59, РМТ 69 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
29934-10 01.08.2015 |
Регистраторы многоканальные технологические, РМТ59, РМТ69 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для индекса заказа А; 4 года - для индекса заказа В |
29935-05 01.10.2010 |
Термопреобразователи универсальные, ТПУ 0304 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года; 6 месяцев - в диапазоне температур +1100 … +2500 °С | |
30402-05 01.12.2010 |
Преобразователи давления измерительные, АИР-20/М2 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года и 5 лет в зависимости от условий применения и требуемой точности | |
31654-06 01.05.2011 |
Преобразователи давления измерительные, АИР-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
5 лет - для АИР-10-ДА, АИР-10-ДИ с индексом заказа C, для остальных - 2 года | |
31654-09 01.08.2014 |
Преобразователи давления измерительные, АИР-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для кодов предела допуск. осн. погрешности А01, В02, В025; 5 лет - для С035, С04, С05 и D06 |
31654-14 27.02.2019 |
Преобразователи давления измерительные, АИР-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для преобразователей с погрешностью 0,1 и 0,2 %; 5 лет - с погрешностью 0,25; 0,4; 0,5 и 0,6 % |
32156-06 13.04.2017 |
Термометры цифровые малогабаритные, ТЦМ 9410 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
32453-06 23.03.2017 |
Блоки питания и преобразования сигналов, БППС 4090 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
32777-06 03.02.2027 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год, при измерении максимальной температуры - 1000 часов |
33587-06 01.01.2012 |
Преобразователи давления эталонные, ПДЭ-010 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
33587-12 30.07.2017 |
Преобразователи давления эталонные, ПДЭ-010, ПДЭ-010И ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
35062-07 20.04.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-260 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
35518-07 01.08.2012 |
Комплексы автоматизированные многоканальные поверочные, ЭЛЕМЕР-АМК-310 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
36734-08 13.06.2018 |
Комплексы поверочные давления и стандартных сигналов, ЭЛЕМЕР-ПКДС-210 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
37136-08 27.04.2023 |
Измерители-регуляторы технологические, ИРТ 5500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
37668-08 01.06.2013 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
37668-13 28.06.2018 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - с погрешностью 0,075, 0,1 и 0,2 %; 5 лет - с погрешностью 0,4 %. |
39492-08 09.12.2018 |
Датчики давления, ЭЛЕМЕР-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для кодов предела допуск. осн. погрешности 010 и 015; 5 лет - для 025 и 050 |
40713-09 01.07.2014 |
Манометры электронные, ЭКМ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года |
40713-14 13.11.2019 |
Манометры электронные, ЭКМ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года |
40719-09 01.07.2014 |
Термометры цифровые эталонные, ТЦЭ-005 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
40719-15 12.11.2025 |
Термометры цифровые эталонные, ТЦЭ-005 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
43466-09 01.01.2015 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
43466-15 02.12.2025 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
43743-10 01.04.2015 |
Пирометры инфракрасные, Р ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
45007-10 12.11.2025 |
Калибраторы температуры эталонные, ЭЛЕМЕР-КТ-500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
45032-10 12.11.2025 |
Калибраторы температуры эталонные, ЭЛЕМЕР-КТ-650 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
45368-10 30.07.2025 |
Комплекты термометров сопротивления платиновых, КТСП ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
46375-11 18.02.2016 |
Преобразователи давления измерительные, АИР-20/М2 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - с погрешностью 0,1 и 0,2 %; 5 лет - с погрешностью 0,5 % |
46376-11 22.01.2026 |
Преобразователи давления измерительные, САПФИР-22ЕМ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - с погрешностью 0,15 %; 5 лет - с погрешностью 0,25 и 0,5 % |
50140-12 18.06.2017 |
Термометры электроконтактные, ТКП-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года - для диапазона измерений -50…+200 °С; 2 года - для диапазона измерений 0…+500 °С |
50519-12 20.07.2017 |
Термопреобразователи универсальные, ТПУ 0304 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
для термопреобразователей: с термопреобразователями сопротивления: 4 года - для -50…350 °С, 2 года - для 350…600 °С; с преобразователями термоэлектрическими: 4 года для -50…850 °С, 2 года - для 850…1100 °С, 6 мес. - для 1100…1800 °С |
52356-13 16.01.2018 |
Калибраторы давления портативные, ЭЛЕМЕР-ПКД-160 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
53005-13 15.01.2023 |
Калибраторы температуры, ЭЛЕМЕР-КТ-650Н ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
53654-13 27.04.2023 |
Преобразователи измерительные, ИП 0304 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года |
54091-13 07.06.2023 |
Преобразователи давления измерительные, ДДПН-К ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
54183-13 07.06.2023 |
Термометры многоканальные, ТМ 51ХХ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122 |
56318-14 07.12.2023 |
Калибраторы-измерители унифицированных сигналов прецизионные, ЭЛЕМЕР-ИКСУ-2012 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
57557-14 24.05.2024 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
57690-14 24.05.2024 |
Термометры сопротивления платиновые вибропрочные эталонные 2-го и 3-го разрядов, ПТСВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
57933-14 17.06.2024 |
Термопреобразователи универсальные, ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года |
57945-14 17.06.2024 |
Регистраторы технологические, КС-1Е, КС-2Е ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для КС-1Е, КС-2Е, КС-1ЕА, КС-2ЕА (с индексом заказа А); 4 года - для КС-1Е, КС-2Е (с индексом заказа В); 5 лет - для КС-1ЕА, КС-2ЕА (с индексом заказа В) |
57946-14 17.06.2024 |
Регистраторы технологические, КП-1Е, КП-140Е ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для КП-1Е, КП-140Е, КП-1ЕА, КП-140ЕА (с индексом заказа А); 4 года - для КП-1Е, КП-140Е (с индексом заказа В); 5 лет - для КП-1ЕА, КП-140ЕА (с индексом заказа В) |
58172-14 15.07.2024 |
Устройства для реализации нулевой температуры, ЭЛЕМЕР-УРНТ-01 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
58648-14 25.09.2019 |
Термостаты, ЭЛЕМЕР-Т-150, ЭЛЕМЕР-Т-220 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
58668-14 15.07.2024 |
Преобразователи давления эталонные, ПДЭ-020, ПДЭ-020И ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для преобразователей с погрешностью ±0,1 %; 1 год - для остальных преобразователей |
60714-15 27.03.2025 |
Регистраторы многоканальные технологические, РМТ 49 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для РМТ 49, РМТ 49Ех, РМТ 49А (с индексом заказа А); 4 года - для РМТ 49, РМТ 49Ех (с индексом заказа В); 5 лет - для РМТ 49А (с индексом заказа В) |
60979-15 30.06.2021 |
Калибраторы температуры, ЭЛЕМЕР-КТ-150К, ЭЛЕМЕР-КТ-200К, ЭЛЕМЕР-КТ-500К, ЭЛЕМЕР-КТ-650К ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для индекса заказа А; 2 года - для индекса заказа В |
61041-15 30.06.2026 |
Манометры электронные для точных измерений, МТИ-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - с погрешностью ±0,1 % и ±0,2 %; 5 лет - с погрешностью ±0,4 % и ±0,6 % |
61077-15 14.07.2025 |
Преобразователи термоэлектрические многозонные, ТП-0199 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
61352-15 02.12.2025 |
Термопреобразователи сопротивления из платины и меди, ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
61447-15 02.12.2025 |
Термометры электроконтактные, ТКП-150, ТКП-100/М3, ТКП-100/М4 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров электроконтактных ТКП-150, ТКП-100/М3, ТКП-100/М4 с верхним пределом диапазона измерений +500 °С |
61859-15 02.10.2021 |
Термометры электроконтактные автономные, ТКП-100БП/М1, ТКП-100БП/М3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 4 года - для термометров с верхним пределом диапазона измерений +400 °С |
62812-15 12.10.2025 |
Калибраторы давления малогабаритные, ЭЛЕМЕР-КДМ-020 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
63044-16 21.12.2025 |
Преобразователи давления измерительные, АИР-20/М2 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
64273-16 24.06.2026 |
Калибраторы давления автоматические, ЭЛЕМЕР-АКД-12К, ЭЛЕМЕР-АКД-12КИ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
64695-16 12.08.2026 |
Калибраторы давления малогабаритные, ЭЛЕМЕР-КДМ-030, исп. ЭЛЕМЕР-КДМ-030L, ЭЛЕМЕР-КДМ-030, ЭЛЕМЕР-КДМ-030Ex ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
65317-16 26.09.2026 |
Преобразователи измерительные (барьеры искрозащиты), ЭЛЕМЕР-БРИЗ 420-Ех, ЭЛЕМЕР-БРИЗ 420Р-Ех, ЭЛЕМЕР-БРИЗ ТМ1-Ех ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
65326-16 06.10.2026 |
Преобразователи измерительные модульные, ИПМ 0499/М2-Н ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
65421-16 19.10.2026 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
67897-17 19.06.2027 |
Термопреобразователи, ТПУ 0304/М3-1W ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
67974-17 06.07.2022 |
Ампулы для реализации реперных точек температурной шкалы в диапазоне от 234,3156 K до 692,677 K, Нет данных ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
68355-17 15.08.2027 |
Термометры цифровые малогабаритные, ТЦМ 9410 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для термометров с ТТЦ в диапазоне температур св. +1100 °С |
68475-17 30.08.2027 |
Термометры электроконтактные, ТКП-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров с верхним пределом диапазона измерений +500 °С |
71774-18 09.07.2024 |
Калибраторы давления портативные, ЭЛЕМЕР-ПКД-160 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
73741-18 29.12.2024 |
Уровнемеры поплавковые потенциометрические, ЭЛЕМЕР-УПП-11 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
73672-18 29.12.2024 |
Термометры сопротивления платиновые эталонные, ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
73585-18 21.12.2024 |
Уровнемеры радарные, ЭЛЕМЕР-УР-31 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
73547-18 21.12.2024 |
Манометры цифровые эталонные, ЭЛЕМЕР-МЦЭ-040 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
73329-18 04.12.2024 |
Уровнемеры ультразвуковые, ЭЛЕМЕР-УРЗ-41 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
39492-18 04.12.2023 |
Датчики давления, ЭЛЕМЕР-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года; 5 лет - для датчиков с пределами допуск. осн. привед. (к диапазону измерений) погрешности ±0,25 и ±0,5 % |
75073-19 24.05.2024 |
Калибраторы температуры, ЭЛЕМЕР-КТ-900К, ЭЛЕМЕР-КТ-1100К ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для калибраторов с индексом заказа А; 2 года - для калибраторов с индексом заказа В |
77963-20 24.03.2025 |
Термопреобразователи прецизионные, ПТ 0304-ВТ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С |
77865-20 17.03.2025 |
Регистраторы многоканальные технологические, РМТ 79 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
78676-20 29.06.2025 |
Калибраторы температуры жидкостные, ЭЛЕМЕР-ТК-М, ЭЛЕМЕР-Т ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
78838-20 23.07.2025 |
Термопреобразователи с унифицированным выходным сигналом , ТПУ-205 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для ТПУ-205 с ТП с верхним пределом диапазона измерений св. 1100 °C |
79076-20 01.09.2025 |
Термометры сопротивления платиновые эталонные 1-го разряда, ЭТС-5М ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
83756-21 19.11.2026 |
Преобразователи термоэлектрические платинородий-платиновые эталонные, ППО ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Термопреобразователи прецизионные (ПТ 0304-ВТ)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 1803 | 259 | 1641 | 80 | 0 | 365 | 204 | 80 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 255 | 88 | 245 | 10 | 0 | 255 | 245 | 10 | |
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 14 | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |
ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 12 | 0 | 12 | 2 | 12 | 0 | 12 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 19 | 19 | 0 | 19 | 0 | 12 | 0 | 12 | |
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 27 | 0 | 27 | 0 | 27 | 0 | 27 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |
ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Термопреобразователи прецизионные (ПТ 0304-ВТ)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
В термопреобразователях с ИП предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в микропроцессорный модуль термопреобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термопреобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации термопреобразователей. Конфигурирование включает в себя установку параметров связи термопреобразователей с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии термопреобразователей и возникающих в процессе их работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TPU0304VT ver1.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1 |
Цифровой идентификатор ПО |
отсутствует |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SetupHARTmanager v4.2.8.exe |
Номер версии (идентификационный номер) ПО |
не ниже 4.2.8 |
Цифровой идентификатор ПО |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на табличку из нержавеющей стали, прикрепленную к корпусу термопреобразователей, лазерной гравировкой и (или) на руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям прецизионным ПТ 0304-ВТГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
НКГЖ.411611.008 ТУ Термопреобразователи прецизионные ПТ 0304-ВТ. Технические условия
Поверка
Поверкаосуществляется по документу НКГЖ.411611.008МП «Термопреобразователи прецизионные ПТ 0304-ВТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.01.2020 г.
Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 - ампулы для реализации реперных точек температурной шкалы в диапазоне от 234,3156 К до 692,677 К (Регистрационный № 67974-17);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2-2 (Регистрационный № 57690-14);
Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 - термометры сопротивления платиновые эталонные ЭТС-1С, ЭТС-1К (Регистрационный № 73672-18);
Термометр цифровой эталонный ТЦЭ 005 (Регистрационный № 40719-15);
Устройство для реализации нулевой температуры «ЭЛЕМЕР-УРНТ-01 (Регистрационный № 58172-14);
Калибратор температуры «ЭЛЕМЕР-КТ-650Н» (Регистрационный № 53005-13);
Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-150К/М1И»,
«ЭЛЕМЕР-КТ-650К/М2И» (Регистрационный № 60979-15);
Меры электрического сопротивления однозначные МС-3050М
(Регистрационный № 46843-11);
Мультиметр цифровой прецизионный Fluke 8508А (Регистрационный № 25984-14); Термостат с флюидизированной средой FB-08 (Регистрационный № 56927-14);
Система поверки термопреобразовалей автоматизированная АСПТ (Регистрационный № 19973-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1 Телефон/факс: +7 (495) 988-48-55/ +7 (499) 735-14-02
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей прецизионных ПТ 0304-ВТ основан на преобразовании измерительным преобразователем (ИП) сигнала от первичного преобразователя температуры (ПП) в унифицированный выходной сигнал постоянного тока от 4 до 20 мА или в унифицированный выходной сигнал постоянного тока от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом HART-протокола.
ПП состоит из вставки измерительной с одним или двумя чувствительными элементами (ЧЭ). В качестве ЧЭ используются платиновые термопреобразователи сопротивления (ТС) с индивидуальной статической характеристикой (ИСХ), представленной в виде функции Каллендара-Ван Дюзена (КВД), или с номинальной статической характеристикой (НСХ) Pt100, 100П, помещенные в защитную арматуру. ПП могут комплектоваться защитными гильзами, изготовленными из нержавеющей стали или специальных материалов.
ИП конструктивно выполнен в корпусе, в котором размещены аналогово-цифровой преобразователь (АЦП), цифро-аналоговый преобразователь (ЦАП) и модуль индикации (в зависимости от исполнения). По отдельному заказу в состав ИП может входить устройство защиты от импульсных перенапряжений (УЗП). Сигнал с ПП поступает в ИП, где преобразуется с помощью АЦП в цифровой сигнал. Цифровой сигнал обрабатывается с помощью микропроцессорного модуля ИП и поступает в ЦАП, где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИП частотного модулятора, накладывается сигнал НАRТ-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами ИП и осуществляет информационную связь с компьютером и другими изделиями. Для подключения ПП к ИП и вывода выходного сигнала в корпусе ИП предусмотрены клеммные соединители. Схема соединений внутренних проводов ПП с ИП - четырехпроводная.
Термопреобразователи изготавливаются в виде единой конструкции, могут изготавливаться без ИП, а также могут быть представлены отдельными, соединенными между собой элементами - ПП и ИП.
На цифровых табло термопреобразователей или HART-коммуникатора в режиме измерений отображается значение измеряемой температуры в цифровом виде.
Термопреобразователи выпускаются в одной модификации: ПТ 0304-ВТ с ПП, имеющими ИСХ, представленную в виде функции КВД, и с НСХ Pt100, 100П.
Термопреобразователи имеют исполнения:
-
- общепромышленное;
-
- взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» (Ex);
-
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd). Общий вид термопреобразователей представлен на рисунках 1 - 6.
Пломбировка термопреобразователей осуществляется пломбировкой корпуса термопреобразователей с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия, и наклейки, которые разрушаются при попытке вскрытия, или иными способами.
Схема пломбировки термопреобразователей от несанкционированного доступа представлена на рисунке 7.
Рисунок 1 - Общий вид термопреобразователей прецизионных ПТ 0304-ВТ с наружной резьбой штуцера
Рисунок 2 - Общий вид термопреобразователей прецизионных ПТ 0304-ВТ с внутренней резьбой штуцера
Рисунок 3 - Общий вид ПП с наружной резьбой штуцера
Рисунок 4 - Общий вид ПП с внутренней резьбой штуцера
Рисунок 5 - Общий вид ПП из гибкого кабеля в стальной оболочке
Рисунок 6 - Общий вид измерительных преобразователей ИП
Рисунок 7 - Схема пломбировки от несанкционированного доступа
Комплект поставки представлен в таблице 7.
Таблица 7 -
Наименование |
Обозначение |
Кол-во |
Примечание |
Термопреобразователь прецизионный ПТ 0304-ВТ |
НКГЖ.411611.008 |
1 шт. |
Термопреобразователи могут поставляться без ИП |
Комплект программного обеспечения |
1 шт. |
В соответствии с заказом | |
Комплект принадлежностей |
НКГЖ.411964.005 |
1 компл. |
В соответствии с заказом |
Руководство по эксплуатации |
НКГЖ.411611.008РЭ |
1 экз. |
Для Ш1 с ИП |
Паспорт |
НКГЖ.411611.008ПС |
1 экз. |
Для ПП с ИП |
Руководство по эксплуатации |
НКГЖ.408711.138РЭ |
1 экз. |
Для Ш1, поставляемых отдельно |
Паспорт |
НКГЖ.408711.138ПС |
1 экз. | |
Методика поверки |
НКГЖ.411611.008МП |
1 экз. |
- |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Модификация, ИСХ, тип НСХ, диапазоны измерений ПТ 0304-ВТ, минимальный интервал измерений, пределы допускаемого отклонения от ИСХ (НСХ) ПП, диапазоны измерений ИП, пределы допускаемой основной погрешности ИП |
таблица 4 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур ИП |
таблица 5 |
Выходные сигналы:
|
от 4 до 20 HART |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Метрологические характеристики
Модификация |
ИСХ или тип НСХ |
Диапазон измерений ПТ 0304-ВТ, °С |
Минимальный интервал измерений, °С |
Пределы допускаемого отклонения от ИСХ (НСХ) ПП Дпп, °С |
Диапазон измерений ИП, °С |
Пределы допускаемой основной погрешности ИП | |||||
цифрового сигнала по протоколу HART, DАЦП, °С |
цифро-аналогового преобразования, DцАП | ||||||||||
DцАП, мА |
DцАП, % (от интервала измерений) | ||||||||||
индекс заказа | |||||||||||
А1 |
В1 |
А1 |
В1 |
А1 |
В1 | ||||||
ПТ 0304-ВТ |
КВД |
от -50 до +160 |
10 |
±(0,03+1-10-4-|t|) |
от -50 до +250 |
±0,03 |
±0,06 |
±0,004 |
±0,008 |
±0,025 |
±0,05 |
от -50 до +250 |
±(0,05+1,5-10-4-|t|) | ||||||||||
от -50 до +450 |
±(0,1+2-10-4-|t|) |
от -50 до +450 |
±0,03 |
±0,06 | |||||||
Pt100, 100П |
от -50 до +250 |
10 |
±(0,1+0,0017-^) для класса АА |
от -200 до +600 |
±0,03 |
±0,06 |
±0,004 |
±0,008 |
±0,025 |
±0,05 | |
от -100 до +450 |
±(0,15+0,002-fl) для класса А | ||||||||||
от -196 до +600 |
±(0,3+0,005-|t|) для класса В |
±0,03 |
±0,06 | ||||||||
от -196 до +600 |
±(0,6+0,01-М) для класса С | ||||||||||
П р и м е ч а н и я
1-------------;--------------------- ^а= i^J^AUp2 _ Л-пп2 • (1) Пределы допускаемой основной абсолютной погрешности термопреобразователей, ДО, °С, по унифицированному выходному сигналу рассчитывают по формуле ДО= _ ^ЦЛ.п)' + ^ПгГ’ (2) где ДАцП - пределы допускаемой основной погрешности цифрового сигнала ИП протоколу HART, °С; ДПП - пределы допускаемого отклонения от ИСХ (НСХ) ПП, °С; ДцАП - пределы допускаемой основной погрешности цифро-аналогового преобразования, °С |
Таблица 5 - Метрологические характеристики
Модификация |
ИСХ, НСХ |
Диапазон измерений ИП, °С |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур ИП | |||
цифрового сигнала, °С /1 °С |
ЦАП, мкА/1 °С (% от интервала измерений/1 °С) | |||||
индекс заказа | ||||||
А1 |
В1 |
А1 |
В1 | |||
ПТ 0304-ВТ |
КВД |
от -50 до +250 |
±0,0002 |
±0,002 |
±0,03 (±0,00019) |
±0,2 (±0,0013) |
от -200 до +600 | ||||||
Pt100, 100П |
от -200 до +600 |
±0,0002 |
±0,002 |
±0,03 (±0,00019) |
±0,2 (±0,0013) | |
П р и м е ч а н и е - Пределы допускаемой дополнительной погрешности термопреобразователей от изменения температуры окружающей среды равны сумме погрешностей цифрового сигнала и ЦАП |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания | |
- номинальное значение напряжения постоянного тока, В |
24; 36 |
Потребляемая мощность, Вт, не более |
0,8 (при напряжении 36 В) 0,6 (при напряжении 24 В) |
Длина монтажной части термопреобразователей, мм |
от 60 до 25000 |
Габаритные размеры ИП, мм, не более | |
- длина |
122 |
- ширина |
200 |
- высота |
120 |
Масса (в зависимости от исполнения термопреобразователя), кг |
от 0,9 до 10,0 |
Условия эксплуатации: | |
- температура окружающей среды, °С: |
от -40 до +85 от -40 до +70 от -50 до +70 от -50 до +85 от -60 до +70 от -60 до +85 |
- относительная влажность при температуре +35 °С, % |
95 |
Средний срок службы, лет, не менее | |
- для термопреобразователей с НСХ ПП классов В, С |
20 |
- для термопреобразователей с ИСХ, НСХ ПП классов АА, А Средняя наработка на отказ, ч, не менее |
10 |
- для термопреобразователей с НСХ ПП классов В, С |
160 000 |
- для термопреобразователей с ИСХ, НСХ Ш1 классов АА, А |
80 000 |
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X 1Ex d IIC T6 Gb X |
