Номер по Госреестру СИ: 80092-20
80092-20 Хроматографы жидкостные портативные
(БЛИЗАР CDT)
Назначение средства измерений:
Хроматографы жидкостные портативные «БЛИЗАР CDT» (далее по тексту -хроматографы) предназначены для определения органических веществ в жидких средах методом высокоэффективной жидкостной хроматографии в изократическом режиме.
Внешний вид.
Хроматографы жидкостные портативные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные портативные
Рисунок № 2
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (ПО) для персонального компьютера, который управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Т аблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Флурен |
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации, паспорта и на заднюю панель хроматографа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным портативным «БЛИЗАР CDT»26.51.53-003-14267540-2020 ТУ Хроматограф жидкостный портативный «БЛИЗАР CDT». Технические условия
Поверка
Поверкаосуществляется по документу 651-20-020 МП «ГСИ. Хроматографы жидкостные портативные «БЛИЗАР CDT». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.02.2020 г.
Основные средства поверки:
- Государственный стандартный образец состава раствора антрацена в ацетонитриле (регистрационный номер ГСО 8749-2006 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Изготовитель
Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ») ИНН 7743082052Адрес: 143441, Московская область, Красногорский район, дер. Гаврилково, ЭЖК «Эдем», квартал V, д. 12
Юридический адрес: 125212, Москва, ул. Адмирала Макарова, д. 21, кв. 33
Телефон (факс): +7(495) 788-09-83; +7 (495) 755-77-61
Web-сайт: www.interlab.ru
E-mail: interlab@interlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Адрес: 141570, Московская область, Солнечногорский р-н, г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ.
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы флуориметрическим детектором. Выходными сигналами хроматографа являются время удерживания, высота и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.
Конструктивно хроматографы выполнены в едином корпусе, в его состав входят следующие узлы: флуориметрический детектор; изократический насос; ручной кран-дозатор; кран «промывка/готовность линии»; термостат колонок.
Хроматографы могут использоваться как в лабораторных условиях, так и в передвижных лабораториях, с выездом на место анализа.
Общий вид хроматографов, с указанием расположения основных узлов, приведён на рисунке 1.
Задняя панель хроматографа с указанием мест нанесения знака утверждения типа и защитной наклейки (места пломбирования) представлена на рисунке 2.
Ручной кран-дозат ор
Изократически й насос
Кран
«промывка/ готовность линии»
Термостат колонок
Крышка доступа к флуоримет рическому детектору

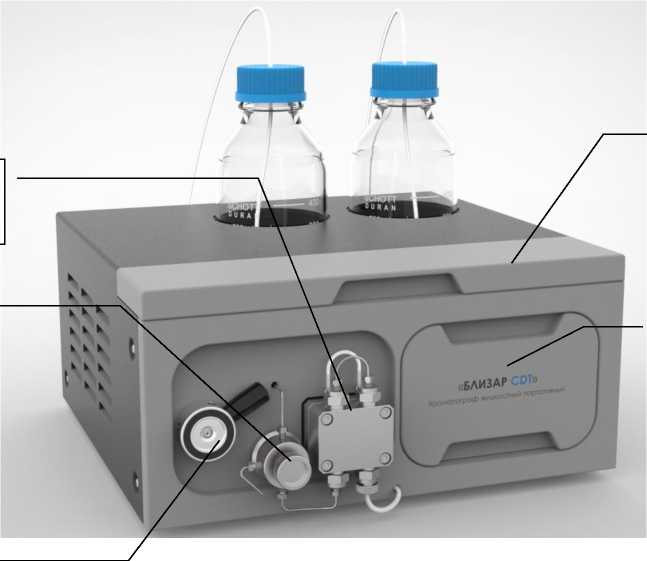

Рисунок 1 - Общий вид хроматографа
Место нанесения знака утверждения
Место пломбировки от несанкциониро ванного доступа

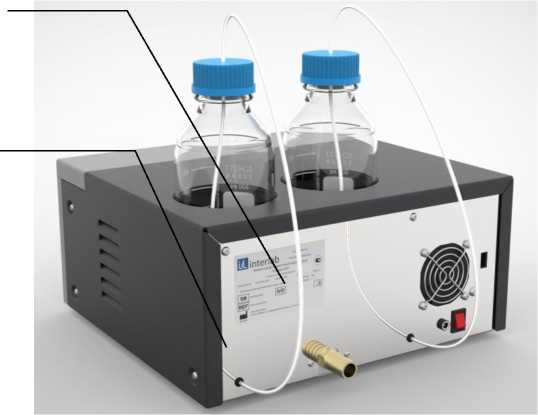

Рисунок 2 - Задняя панель хроматографа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Хроматограф жидкостный портативный «БЛИЗАР CDT» |
26.51.53-003-14267540-2020 ТУ |
1 шт. |
Комплект установочный |
Программное обеспечение «Флурен» |
1 шт. |
ПЭВМ в комплекте с клавиатурой, манипулятором «мышь» и монитором |
- |
1 шт.* |
Руководство по эксплуатации |
26.51.53-003-14267540-2020 РЭ |
1 экз. |
Паспорт |
26.51.53-003-14267540-2020 ПС |
1 экз. |
Наименование |
Обозначение |
Количество |
Методика поверки |
651-20-020 МП |
1 экз. |
* определяется договором на поставку |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Детектор |
Флуориметрический с фиксированной длиной волны возбуждения |
Предел детектирования массовой доли антрацена, % (г/см3), не более |
10-4 (10-6) |
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
0,5 |
Дрейф нулевого сигнала, мВ/ч, не более |
±1,0 |
Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала, %: по времени удерживания по высоте пика по площади пика |
2 3,5 5 |
Пределы допускаемого значения относительного изменения выходных сигналов за 4 часа непрерывной работы, % |
±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, Вт, не более |
120 |
Напряжение питания, В |
24 |
Габаритные размеры, мм, не более: | |
- длина |
305 |
- ширина |
331 |
- высота |
155 |
Масса, кг, не более |
11 |
Рабочие условия эксплуатации: | |
- температура окружающей среды, °C |
от +15 до +35 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
