Номер по Госреестру СИ: 53654-13
53654-13 Преобразователи измерительные
(ИП 0304)
Назначение средства измерений:
Преобразователи измерительные ИП 0304 (далее по тексту - ИП 0304 или приборы) предназначены для измерений и преобразования сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 в унифицированный сигнал постоянного тока 4-20 мА по ГОСТ 26.011-80 и (или) в цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 6

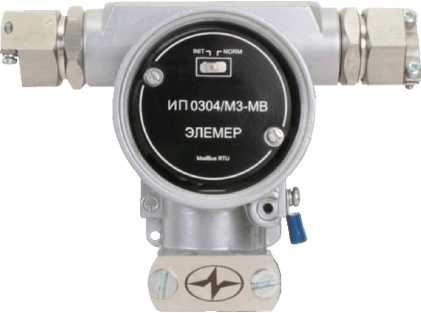

Внешний вид.
Преобразователи измерительные
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2023
Номер записи -
ID в реестре СИ - 366017
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
ИП 0304, мод. М1-Н, ИП 0304 мод. ИП 0304Ex/М1-Н исп. ИП 0304Ех/М1-Н, ИП 0304 мод. ИП 0304/М2-Н, ИП 0304 мод. ИП 0304/М1-Н исп. ИП 0304Ех/М1-Н, ИП 0304 мод. ИП 0304/М1-Н, ИП 0304 М1-Н, ИП 0304 М1, ИП 0304 Ех/М1-Н, ИП 0304 Ех, ИП 0304 Ex/М1-Н, ИП 0304 Ex/M1-H, ИП 0304 /М1-Н, ИП 0304, ИП 03.04Ех 50 М, ИП 03.04Ех, ИП 03.04 Ех, ИП 03.04, ИП, 0304/М1,
Производитель
Изготовитель - ООО НПП "ЭЛЕМЕР"
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 9282
Выдано извещений - 6
Кол-во периодических поверок - 1250
Кол-во средств измерений - 3840
Кол-во владельцев - 207
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 4612 дн.
Приказы РСТ, где упоминается данный тип СИ
№810 от 2018.04.27 О продлении срока действия свидетельств об утверждении типа средств измерений
№3209 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№401 от 2023.02.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (27)
Наличие аналогов СИ: Преобразователи измерительные (ИП 0304)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО НПП "ЭЛЕМЕР"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14394-06 01.04.2011 |
Термометры цифровые малогабаритные, ТЦМ 9210 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1,5 года | |
|
15016-06 24.01.2017 |
Измерители-регуляторы технологические, ИРТ 5300 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
15200-06 24.01.2017 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-205, ТХКУ-205 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
16447-03 01.07.2008 |
Преобразователи измерительные температуры и влажности, ИПТВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
16447-08 27.04.2023 |
Преобразователи измерительные температуры и влажности, ИПТВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
16902-03 01.07.2008 |
Преобразователи измерительные модульные, ИПМ 0196 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
17156-03 01.07.2008 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ-1730 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
17156-07 03.02.2022 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 1730 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
18131-04 01.09.2009 |
Термопреобразователи сопротивления, ТС ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
18131-09 01.12.2014 |
Термометры сопротивления из платины и меди, ТС ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
18133-06 01.11.2011 |
Измерители технологические многоканальные, ИРТМ 2402/М3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
18523-05 30.07.2021 |
Регистраторы многоканальные технологические, РМТ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года; с 2010 г. - 3 года |
|
18524-05 01.03.2010 |
Преобразователи термоэлектрические, ТП ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года; 6 месяцев - в диапазоне температур +1100 … +1800 °С | |
|
18524-10 01.04.2015 |
Преобразователи термоэлектрические, ТП ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года - для диапазона температур -40…+850 ºС, 2 года - для диапазона +850…+1100 ºС, 6 месяцев - для диапазона +1100…+1800 ºС |
|
19973-06 09.02.2027 |
Системы поверки термопреобразователей автоматизированные, АСПТ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
20390-06 01.04.2011 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
20390-12 03.02.2027 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
20579-03 01.01.2009 |
Термометры многоканальные, ТМ 5100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
20579-09 01.09.2014 |
Термометры многоканальные, ТМ 5100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
20580-06 23.03.2017 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-2000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
20580-06 01.05.2011 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-2000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
20581-05 01.03.2010 |
Калибраторы температуры эталонные, КТ-500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
21590-06 03.02.2027 |
Калибраторы температуры поверхностные, КТП-500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
22676-07 01.06.2012 |
Преобразователи измерительные модульные, ИПМ 0399 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
22676-12 30.11.2017 |
Преобразователи измерительные модульные, ИПМ 0399 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
23030-02 01.06.2007 |
Преобразователи давления измерительные, АИР-20 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1,5 года | |
|
23040-02 01.06.2007 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год, при измерении максимальной температуры - 1000 часов | |
|
24430-03 01.04.2008 |
Калибраторы-измерители унифицированных сигналов, ИКСУ-200Ex ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
26111-03 01.12.2008 |
Калибраторы температуры эталонные, КТ-110 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
26111-08 27.04.2023 |
Калибраторы температуры эталонные, КТ-110 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
26113-03 22.08.2019 |
Калибраторы температуры эталонные, КТ-1100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
27728-04 01.11.2009 |
Преобразователи температуры и влажности измерительные, РОСА-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
27728-09 06.09.2024 |
Преобразователи температуры и влажности измерительные, РОСА-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
28548-05 01.02.2010 |
Калибраторы температуры эталонные, КТ-650 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
29086-05 24.01.2017 |
Измерители технологические цифровые, ИТЦ 420 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
29258-05 26.12.2016 |
Преобразователи измерительные, ИП 0104, ИПМ 0104 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
29336-05 26.12.2016 |
Термопреобразователи с унифицированным выходным сигналом , ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года; для ТХАУ 0104 в диапазоне температур +1100 … +1300 °С - 6 месяцев |
|
29934-05 01.10.2010 |
Регистраторы многоканальные технологические, РМТ59, РМТ 69 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
29934-10 01.08.2015 |
Регистраторы многоканальные технологические, РМТ59, РМТ69 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для индекса заказа А; 4 года - для индекса заказа В |
|
29935-05 01.10.2010 |
Термопреобразователи универсальные, ТПУ 0304 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года; 6 месяцев - в диапазоне температур +1100 … +2500 °С | |
|
30402-05 01.12.2010 |
Преобразователи давления измерительные, АИР-20/М2 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года и 5 лет в зависимости от условий применения и требуемой точности | |
|
31654-06 01.05.2011 |
Преобразователи давления измерительные, АИР-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
5 лет - для АИР-10-ДА, АИР-10-ДИ с индексом заказа C, для остальных - 2 года | |
|
31654-09 01.08.2014 |
Преобразователи давления измерительные, АИР-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для кодов предела допуск. осн. погрешности А01, В02, В025; 5 лет - для С035, С04, С05 и D06 |
|
31654-14 27.02.2019 |
Преобразователи давления измерительные, АИР-10 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для преобразователей с погрешностью 0,1 и 0,2 %; 5 лет - с погрешностью 0,25; 0,4; 0,5 и 0,6 % |
|
32156-06 13.04.2017 |
Термометры цифровые малогабаритные, ТЦМ 9410 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
32453-06 23.03.2017 |
Блоки питания и преобразования сигналов, БППС 4090 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
32777-06 03.02.2027 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год, при измерении максимальной температуры - 1000 часов |
|
33587-06 01.01.2012 |
Преобразователи давления эталонные, ПДЭ-010 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
33587-12 30.07.2017 |
Преобразователи давления эталонные, ПДЭ-010, ПДЭ-010И ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
35062-07 20.04.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, ИКСУ-260 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
35518-07 01.08.2012 |
Комплексы автоматизированные многоканальные поверочные, ЭЛЕМЕР-АМК-310 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
36734-08 13.06.2018 |
Комплексы поверочные давления и стандартных сигналов, ЭЛЕМЕР-ПКДС-210 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
37136-08 27.04.2023 |
Измерители-регуляторы технологические, ИРТ 5500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
37668-08 01.06.2013 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
37668-13 28.06.2018 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - с погрешностью 0,075, 0,1 и 0,2 %; 5 лет - с погрешностью 0,4 %. |
|
39492-08 09.12.2018 |
Датчики давления, ЭЛЕМЕР-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для кодов предела допуск. осн. погрешности 010 и 015; 5 лет - для 025 и 050 |
|
40713-09 01.07.2014 |
Манометры электронные, ЭКМ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года |
|
40713-14 13.11.2019 |
Манометры электронные, ЭКМ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года |
|
40719-09 01.07.2014 |
Термометры цифровые эталонные, ТЦЭ-005 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
40719-15 12.11.2025 |
Термометры цифровые эталонные, ТЦЭ-005 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
43466-09 01.01.2015 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
43466-15 02.12.2025 |
Комплексы измерительно-вычислительные на базе модулей, ЭЛЕМЕР-EL-4000 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
43743-10 01.04.2015 |
Пирометры инфракрасные, Р ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45007-10 12.11.2025 |
Калибраторы температуры эталонные, ЭЛЕМЕР-КТ-500 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45032-10 12.11.2025 |
Калибраторы температуры эталонные, ЭЛЕМЕР-КТ-650 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
45368-10 30.07.2025 |
Комплекты термометров сопротивления платиновых, КТСП ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
46375-11 18.02.2016 |
Преобразователи давления измерительные, АИР-20/М2 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - с погрешностью 0,1 и 0,2 %; 5 лет - с погрешностью 0,5 % |
|
46376-11 22.01.2026 |
Преобразователи давления измерительные, САПФИР-22ЕМ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - с погрешностью 0,15 %; 5 лет - с погрешностью 0,25 и 0,5 % |
|
50140-12 18.06.2017 |
Термометры электроконтактные, ТКП-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года - для диапазона измерений -50…+200 °С; 2 года - для диапазона измерений 0…+500 °С |
|
50519-12 20.07.2017 |
Термопреобразователи универсальные, ТПУ 0304 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
для термопреобразователей: с термопреобразователями сопротивления: 4 года - для -50…350 °С, 2 года - для 350…600 °С; с преобразователями термоэлектрическими: 4 года для -50…850 °С, 2 года - для 850…1100 °С, 6 мес. - для 1100…1800 °С |
|
52356-13 16.01.2018 |
Калибраторы давления портативные, ЭЛЕМЕР-ПКД-160 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
53005-13 15.01.2023 |
Калибраторы температуры, ЭЛЕМЕР-КТ-650Н ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
53654-13 27.04.2023 |
Преобразователи измерительные, ИП 0304 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года |
|
54091-13 07.06.2023 |
Преобразователи давления измерительные, ДДПН-К ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года |
|
54183-13 07.06.2023 |
Термометры многоканальные, ТМ 51ХХ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122 |
|
56318-14 07.12.2023 |
Калибраторы-измерители унифицированных сигналов прецизионные, ЭЛЕМЕР-ИКСУ-2012 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
2 года | |
|
57557-14 24.05.2024 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
57690-14 24.05.2024 |
Термометры сопротивления платиновые вибропрочные эталонные 2-го и 3-го разрядов, ПТСВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
1 год | |
|
57933-14 17.06.2024 |
Термопреобразователи универсальные, ТПУ 0304/М1-СВ, ТПУ 0304/М2-СВ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
4 года |
|
57945-14 17.06.2024 |
Регистраторы технологические, КС-1Е, КС-2Е ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для КС-1Е, КС-2Е, КС-1ЕА, КС-2ЕА (с индексом заказа А); 4 года - для КС-1Е, КС-2Е (с индексом заказа В); 5 лет - для КС-1ЕА, КС-2ЕА (с индексом заказа В) |
|
57946-14 17.06.2024 |
Регистраторы технологические, КП-1Е, КП-140Е ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для КП-1Е, КП-140Е, КП-1ЕА, КП-140ЕА (с индексом заказа А); 4 года - для КП-1Е, КП-140Е (с индексом заказа В); 5 лет - для КП-1ЕА, КП-140ЕА (с индексом заказа В) |
|
58172-14 15.07.2024 |
Устройства для реализации нулевой температуры, ЭЛЕМЕР-УРНТ-01 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
58648-14 25.09.2019 |
Термостаты, ЭЛЕМЕР-Т-150, ЭЛЕМЕР-Т-220 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
1 год |
|
58668-14 15.07.2024 |
Преобразователи давления эталонные, ПДЭ-020, ПДЭ-020И ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для преобразователей с погрешностью ±0,1 %; 1 год - для остальных преобразователей |
|
60714-15 27.03.2025 |
Регистраторы многоканальные технологические, РМТ 49 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ |
3 года - для РМТ 49, РМТ 49Ех, РМТ 49А (с индексом заказа А); 4 года - для РМТ 49, РМТ 49Ех (с индексом заказа В); 5 лет - для РМТ 49А (с индексом заказа В) |
|
60979-15 30.06.2021 |
Калибраторы температуры, ЭЛЕМЕР-КТ-150К, ЭЛЕМЕР-КТ-200К, ЭЛЕМЕР-КТ-500К, ЭЛЕМЕР-КТ-650К ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для индекса заказа А; 2 года - для индекса заказа В |
|
61041-15 30.06.2026 |
Манометры электронные для точных измерений, МТИ-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - с погрешностью ±0,1 % и ±0,2 %; 5 лет - с погрешностью ±0,4 % и ±0,6 % |
|
61077-15 14.07.2025 |
Преобразователи термоэлектрические многозонные, ТП-0199 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61352-15 02.12.2025 |
Термопреобразователи сопротивления из платины и меди, ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
61447-15 02.12.2025 |
Термометры электроконтактные, ТКП-150, ТКП-100/М3, ТКП-100/М4 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров электроконтактных ТКП-150, ТКП-100/М3, ТКП-100/М4 с верхним пределом диапазона измерений +500 °С |
|
61859-15 02.10.2021 |
Термометры электроконтактные автономные, ТКП-100БП/М1, ТКП-100БП/М3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 4 года - для термометров с верхним пределом диапазона измерений +400 °С |
|
62812-15 12.10.2025 |
Калибраторы давления малогабаритные, ЭЛЕМЕР-КДМ-020 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
63044-16 21.12.2025 |
Преобразователи давления измерительные, АИР-20/М2 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
64273-16 24.06.2026 |
Калибраторы давления автоматические, ЭЛЕМЕР-АКД-12К, ЭЛЕМЕР-АКД-12КИ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
64695-16 12.08.2026 |
Калибраторы давления малогабаритные, ЭЛЕМЕР-КДМ-030, исп. ЭЛЕМЕР-КДМ-030L, ЭЛЕМЕР-КДМ-030, ЭЛЕМЕР-КДМ-030Ex ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
65317-16 26.09.2026 |
Преобразователи измерительные (барьеры искрозащиты), ЭЛЕМЕР-БРИЗ 420-Ех, ЭЛЕМЕР-БРИЗ 420Р-Ех, ЭЛЕМЕР-БРИЗ ТМ1-Ех ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет; 2 года - для преобразователей с индексом заказа А |
|
65326-16 06.10.2026 |
Преобразователи измерительные модульные, ИПМ 0499/М2-Н ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
65421-16 19.10.2026 |
Термометры сопротивления платиновые вибропрочные эталонные, ПТСВ-9-2, ПТСВ-10-2, ПТСВ-11-2, ПТСВ-12-3 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
67897-17 19.06.2027 |
Термопреобразователи, ТПУ 0304/М3-1W ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
67974-17 06.07.2022 |
Ампулы для реализации реперных точек температурной шкалы в диапазоне от 234,3156 K до 692,677 K, Нет данных ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68355-17 15.08.2027 |
Термометры цифровые малогабаритные, ТЦМ 9410 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для термометров с ТТЦ в диапазоне температур св. +1100 °С |
|
68475-17 30.08.2027 |
Термометры электроконтактные, ТКП-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для термометров с верхним пределом диапазона измерений +500 °С |
|
71774-18 09.07.2024 |
Калибраторы давления портативные, ЭЛЕМЕР-ПКД-160 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73741-18 29.12.2024 |
Уровнемеры поплавковые потенциометрические, ЭЛЕМЕР-УПП-11 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
73672-18 29.12.2024 |
Термометры сопротивления платиновые эталонные, ЭТС-1С, ЭТС-1К, ЭТС-2С, ЭТС-2К, ЭТС-3М ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73585-18 21.12.2024 |
Уровнемеры радарные, ЭЛЕМЕР-УР-31 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
73547-18 21.12.2024 |
Манометры цифровые эталонные, ЭЛЕМЕР-МЦЭ-040 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73329-18 04.12.2024 |
Уровнемеры ультразвуковые, ЭЛЕМЕР-УРЗ-41 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
39492-18 04.12.2023 |
Датчики давления, ЭЛЕМЕР-100 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года; 5 лет - для датчиков с пределами допуск. осн. привед. (к диапазону измерений) погрешности ±0,25 и ±0,5 % |
|
75073-19 24.05.2024 |
Калибраторы температуры, ЭЛЕМЕР-КТ-900К, ЭЛЕМЕР-КТ-1100К ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год - для калибраторов с индексом заказа А; 2 года - для калибраторов с индексом заказа В |
|
77963-20 24.03.2025 |
Термопреобразователи прецизионные, ПТ 0304-ВТ ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 5 лет - для термопреобразователей с НСХ ПП классов В, С |
|
77865-20 17.03.2025 |
Регистраторы многоканальные технологические, РМТ 79 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А; 4 года - для индекса заказа В |
|
78676-20 29.06.2025 |
Калибраторы температуры жидкостные, ЭЛЕМЕР-ТК-М, ЭЛЕМЕР-Т ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
78838-20 23.07.2025 |
Термопреобразователи с унифицированным выходным сигналом , ТПУ-205 ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года; 6 месяцев - для ТПУ-205 с ТП с верхним пределом диапазона измерений св. 1100 °C |
|
79076-20 01.09.2025 |
Термометры сопротивления платиновые эталонные 1-го разряда, ЭТС-5М ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
83756-21 19.11.2026 |
Преобразователи термоэлектрические платинородий-платиновые эталонные, ППО ООО НПП "ЭЛЕМЕР" (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Преобразователи измерительные (ИП 0304)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 859 | 60 | 0 | 799 | 0 | 799 | 0 | 799 | ||
| ООО НПП "ЭЛЕМЕР" (1491) | 203 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МСЗ" (1831) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФКП "ЗАВОД ИМЕНИ Я.М.СВЕРДЛОВА" (RA.RU.312202) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СИБУР-КСТОВО" (РОСС RU.0001.310248) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 73 | 0 | 53 | 0 | 53 | 0 | 53 | ||
| ООО "СНГ" (RA.RU.312390) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "ТОЦЦИ ВОСТОК" (RA.RU.312267) | 38 | 0 | 0 | 0 | 38 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "Газпром добыча Ямбург" (RA.RU.310615) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| АО "МИНУДОБРЕНИЯ" (RA.RU.311730) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МАРИЙСКИЙ НПЗ" (RA.RU.312068) | 22 | 0 | 22 | 0 | 18 | 0 | 18 | |||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 7059 | 412 | 6252 | 24 | 0 | 1590 | 1286 | 24 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 3 | 0 | 6 | 0 | 3 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 15 | 0 | 0 | 0 | 15 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 329 | 0 | 43 | 0 | 291 | 0 | 23 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 28 | 0 | 28 | 0 | 28 | 0 | 28 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 58 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 70 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 117 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ЭЛEMEP" (RA.RU.311317) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 41 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 69 | 5 | 0 | 69 | 1 | 62 | 0 | 62 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "СТАРСТРОЙ" (RA.RU.310466) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 48 | 0 | 48 | 0 | 48 | 0 | 48 | |||
| АО "МСЗ" (RA.RU.311829) | 29 | 15 | 0 | 29 | 5 | 29 | 0 | 29 | ||
| ООО "НП "ЦМА" (RA.RU.311967) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МКАИР" (RA.RU.314356) | 32 | 0 | 32 | 0 | 32 | 0 | 32 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ТАНЕКО" (RA.RU.311611) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Преобразователи измерительные (ИП 0304)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
2300 | 2598 |
|
ФБУ Рязанский ЦСМ Рязанская область |
971 | 2598 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1058 | 2598 |
|
ФБУ Рязанский ЦСМ Рязанская область |
7502 | 2598 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2836 | 2598 |
Программное обеспечение
В ИП 0304 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в ИП 0304 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО, предназначенное для взаимодействия ИП 0304 с компьютером, не оказывает влияния на метрологические характеристики ИП 0304. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ИП 0304. Конфигурирование включает установку параметров связи ИП 0304 с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИП 0304 и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1: Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО «Настройка приборов серии ИПМ 0399/М0, ИП 0304» НКГЖ.00135.001-01 |
Ipm0399m3_install. exe |
1.01 |
1AE6895H |
CRC-16 |
|
ПО «HARTconfig» НКГЖ.00131.001-02 |
Set-up_HART config_ ver12.3.3.exe |
12.0 |
E89D9745 |
CRC-16 |
|
ПО «MODBUSconfig» НКГЖ.00133.001-02 |
Set- up _MODBUSconfig_ ver12.3.3.exe |
1.023 |
345E3A9H |
CRC-16 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на переднюю панель приборов термотрансферным способом и (или) на руководства по эксплуатации НКГЖ.405591.00ХРЭ и паспорта НКГЖ.405591.00ХПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений содержатся в разделе «Использование изделий по назначению» руководства по эксплуатации НКГЖ.405591.00ХРЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ИП 0304
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001. ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.
ГОСТ 13384-94. Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ТУ 4227-112-13282997-2013. Преобразователи измерительные ИП 0304. Технические условия.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по документу НКГЖ 405591.001МП «Преобразователи измерительные ИП 0304. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС » 01.03.2013 г. Основные средства поверки:
- калибратор - измеритель унифицированных сигналов эталонный ИКСУ-260: диапазон воспроизведения сигналов ТС: минус 200.600 °С, ПГ: ±(0,03.0,08) °С; диапазон воспроизведения температуры ТП: минус 210.2500 °С, ПГ: ±(0,3.2,5) °С; диапазон измерений силы постоянного электрического тока: 0.25 мА, ПГ: ±(10"4^I+1) мкА;
-
- установка для проверки электрической безопасности GРI-745 А ; диапазон выходных
напряжений: от 100. до 5000 В;
-
- мегомметр Ф 4102/1-1М), диапазон измерений от 0 до 20000 МОм.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail: elemer@elemer.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Принцип действия приборов основан на измерении и преобразовании сигналов от первичных термопреобразователей в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART, или в цифровой выходной сигнал интерфейса RS-485 с протоколом обмена MODBUS RTU. Сигнал с подключенного термопреобразователя поступает на вход ИП 0304, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИП 0304 частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и осуществляет информационную связь с компьютером через последовательный интерфейс и другими изделиями.
ИП 0304 являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин (ИП 0304/М2, ИП 0304/М2-Н) и предназначены для функционирования с помощью внешнего программного обеспечения (ПО). Связь прибора с компьютером осуществляется по интерфейсу RS-232 или RS-485.
ИП 0304 выпускаются в следующих основных модификациях: ИП 0304/М1, ИП 0304/М1-Н, ИП 0304/М2, ИП 0304/М2-Н, ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА, ИП 0304/М3-МВ, различающихся по конструктивному исполнению и по техническим и метрологическим характеристикам. Модификации ИП 0304 имеют следующие исполнения: общепромышленное (ИП 0304/М1, ИП 0304/М1-Н, ИП 0304/М2, ИП 0304/М2-Н, ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА, ИП 0304/М3-МВ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ИП 0304Ех/М1, ИП 0304Ех/М2, ИП 0304Ех/М1-Н, ИП 0304Ех/М2-Н) взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка (ИП 0304Exd/M3-MB (электронный блок в корпусе)); атомное (повышенной надежности) (ИП 0304А/М1, ИП 0304A/M1-H, ИП 0304A/M2-H, ИП 0304А/М3-МВ); атомное (повышенной надежности) для эксплуатации в районах с умеренно-холодным и тропическим морским климатом (ИП 0304А/М1 ОМ, ИП 0304А/М2 ОМ, ИП 0304АЕх/М1 ОМ, ИП 0304АЕх/М2 ОМ) (предназначены для размещения в машинном и других закрытых помещениях судов, плавучих буровых установок и морских стационарных платформ).
Фотографии общего вида приборов представлены на рисунке 1.
Внешний вид ИП 0304/M1
Внешний вид ИП 0304/M2
Внешний вид ИП 0304/M1-H
Внешний вид ИП 0304/M2-H
Овм»н,
в/
Внешний вид ИП 0304/М3-МВ/П
Внешний вид ИП 0304/М3-МВ/ХА
Внешний вид ИП 0304/М3-МВ
Рис. 1
Комплектность ИП 0304 приведена в таблице 5. Таблица 5 - Комплектность
|
№ п.п. |
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 |
Преобразователь измерительный ИП 0304/МХ |
НКГЖ.405591.00Х |
1 шт. |
Количество, модификация, исполнение и индекс заказа в соответствии с заказом |
|
2 |
ПО «Настройка приборов серии ИПМ 0399/М0, ИП 0304», модуль интерфейсный с гальванической развязкой МИГР-01 |
НКГЖ.00135.001-01 |
1 шт. |
Для ИП 0304/М1, ИП 0304/М2 |
|
3 |
ПО «HARTconfig», HART-модем |
НКГЖ.00131.001-02 |
1 шт. |
Для ИП 0304/М1-Н, ИП 0304/М2-Н |
|
4 |
ПО «MODBUSconfig», модуль преобразователя интерфейса «ЭЛЕМЕР-EL-4020RS» |
НКГЖ.00133.001-02 |
1 шт. |
Для ИП 0304/М3-МВ |
|
5 |
Руководство по эксплуатации |
НКГЖ.405591.00ХРЭ |
1 экз. | |
|
6 |
Паспорт |
НКГЖ.405591.00ХПС |
1 экз. | |
|
7 |
Преобразователи измерительные ИП 0304. Методика поверки |
НКГЖ.405591.001МП |
1 экз. |
Основные метрологические характеристики приборов в зависимости от модификации пред-
ставлены в таблицах 2-4:
Таблица 2 - Основные метрологические характеристики приборов модификаций ИП 0304/М1, ИП0304/М2
|
Диапазон измерений, °С |
Пределы допускаемой основной приведенной погрешности g, %, для индекса заказа |
Тип (НСХ) первичного термопреобразователя | |
|
А |
Б | ||
|
от минус 50 до плюс 200 |
±[0,15/Тк -100+0,05] |
±[0,3/Тк -100+0,1] |
50М, 53М, 50П |
|
от минус 50 до плюс 200 |
±[0,10/Тн -100+0,05] |
±[0,2/Тн -100+0,1] |
100М, 100П, Pt100 |
|
от минус 200 до плюс 600 |
±[0,22/Tn -100+0,075] |
±[0,45/Tn -100+0,15] |
50П, 100П, Pt100 |
|
от минус 50 до плюс 1100 |
±[0,75/Tn -100+0,075] |
±[1,5/Тк -100+0,15] |
ТЖК(Т) |
|
от минус 50 до плюс 600 |
±[0,75/Tn -100+0,075] |
±[1,5/Тн -100+0,15] |
ТХК(Ь) |
|
от минус 50 до плюс 1300 |
±[0,75/Tn -100+0,075] |
±[1,5/Тк -100+0,15] |
ТХА(К) |
|
от 0 до плюс 1700 |
±[1,50/TN -100+0,075] |
±[3,0/TN-100+0,15] |
ТПП^) |
|
от плюс 300 до плюс 1800 |
ТПР(в) | ||
|
от минус 50 до плюс 1300 |
±[0,75/Tn -100+0,075] |
±[1,5/Тн -100+0,15] |
тнн(к) |
|
от 0 до плюс 2500 |
±[3,0/TN -100+0,075] |
±[5,0/Тн -100+0,15] |
ТВР(А-1) |
Таблица 3 - Основные метрологические характеристики приборов модификаций ИП 0304/М1-
Н, ИП 0304/М2-Н
|
Диапазон измерений, °С |
Пределы допускаемой основной приведенной погрешности g, %, для индекса заказа |
Тип (НСХ) первичного преобразователя | |
|
А |
Б | ||
|
от минус 50 до плюс 200 |
±[0,10/TN -100+0,05] |
±[0,2/Tn -100+0,1] |
100М |
|
от минус 50 до плюс 200 |
±[0,15/Tn -100+0,05] |
±[0,3/Tn -100+0,1] |
50М |
|
от минус 200 до плюс 600 |
±[0,22/Tn -100+0,075] |
±[0,45/Tn -100+0,15] |
50П, 100П, Pt100 |
|
от минус 50 до плюс 750 |
±[0,75/Tn -100+0,075] |
±[1,5/Tn -100+0,15] |
ТЖК(1) |
|
от минус 50 до плюс 600 |
±[0,75/Tn -100+0,075] |
±[1,5/Tn -100+0,15] |
TXK(L) |
|
от минус 50 до плюс 1300 |
±[0,75/Tn -100+0,075] |
±[1,5/Tn -100+0,15] |
ТХА(К) |
|
от 0 до плюс 1700 |
±[1,50/Tn -100+0,075] |
±[3,0/Tn -100+0,15] |
ТПП^) |
|
от плюс 300 до плюс 1800 |
тпр(в) | ||
|
от минус 50 до плюс 1300 |
±[0,75/Tn -100+0,075] |
±[1,5/Tn -100+0,15] |
thh(n) |
|
от 0 до плюс 2500 |
±[3,0/Tn -100+0,075] |
±[5,0/Tn -100+0,15] |
ТВР(А-1) |
Таблица 4 - Основные метрологические характеристики приборов модификаций ИП 0304/МЗ-МВ (-МВ/П, -МВ/ХА)
|
Диапазон измерений, °С |
Пределы допускаемой основной приведенной погрешности g, %, для индекса заказа |
Тип (НСХ) первичного преобразователя | |
|
А |
Б | ||
|
от минус 200 до плюс 600 |
±[0,22/Tn -100+0,075] |
±[0,33/Tn -100+0,15] |
Pt100 |
|
от минус 50 до плюс 1300 |
±[0,75/Tn -100+0,075] |
±[1,50/Tn -100+0,15] |
ТХА(К) |
Примечания:
-
1 . Рабочие диапазоны измерений ИП 0304/М1, ИП 0304/М2, ИП 0304/М1-Н, ИП 0304/М2-Н конфигурируются потребителем в пределах, указанных в таблицах 2, 3.
-
2 . Рабочие диапазоны измерений ИП 0304/М3-МВ, ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА могут находиться в пределах, указанных в таблице 4, без переконфигурирования.
-
3 . TN = ТВ - ТН, где: ТН, ТВ - нижний и верхний пределы измерений температуры, °С.
Выходные сигналы:
-
- для ИП 0304/М1, ИП 0304/М2: аналоговый сигнал постоянного тока 4^20 мА;
-
- для ИП 0304/М1-Н, ИП 0304/М2-Н: аналоговый сигнал постоянного тока 4:20 мА,
совмещенный с цифровым выходным сигналом HART-протокола;
-
- для ИП 0304/М2, ИП 0304/М2-Н: индикация измеренных значений температуры;
-
- для ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА,
ИП 0304/М3-МВ: цифровой сигнал интерфейса RS-485 с
протоколом обмена MODBUS RTU.
Пределы допускаемой дополнительной погрешности ИП 0304 для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С:
-
- для ИП 0304/М1, ИП 0304/М2, ИП 0304/М1-Н, ИП 0304/М2-Н: g;
-
- для ИП 0304/М3-МВ/ХА, ИП 0304/М3-МВ: ±1 °С.
Пределы допускаемой дополнительной погрешности ИП 0304, вызванной изменением
температуры окружающего воздуха на 10 °С от нормальной 20±5 °С, %: 0,5g.
Потребляемая мощность, Вт, не более:
-
- для ИП 0304/М1, ИП 0304/М2, ИП 0304/М1-Н, ИП 0304/М2-Н: 0,6 (при напряжении 24 В);
или 0,9 (при напряжении 36 В);
-
- для ИП 0304/М3-МВ/П, ИП 0304/М3-МВ/ХА, ИП 0304/М3-МВ: 2,4 (при напряжении 24 В).
Габаритные размеры, мм, не более:
- диаметр для всех исполнений, кроме ИП 0304/М3-МВ:
- высота для ИП 0304/ М1, ИП 0304/М 2, ИП 0304/М1-Н, ИП 0304/М 2-Н:
для ИП 0304/М3-МВ/П, . ИП 0304/ М 3-МВ/ ХА:
Масса, кг, не более:
- для ИП 0304/М1, ИП 0304/ М2, ИП 0304/М1-Н, ИП 0304/М 2-Н:
- для ИП 0304/М3-МВ/ П, ИП 0304/ М3-МВ/ХА:
- для ИП 0304/ М 3- МВ:
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: 25000, 30000, 50000.
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: 10, 12.
Рабочие условия эксплуатации:
- диапазон температур окружающего воздуха
(в зависимости от исполнения приборов), °С: от минус 55 до плюс 80;
-
- атмосферное давление, кПа: 84: 106,7;
-
- относительная влажность при температуре 35 °С и ниже, %, не более: 98.
