МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

№ 2281______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2023 г. № 2281

Регистрационный № 74270-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 531 на ПСП «Холмогоры»

Система измерений количества и показателей качества нефти №  531

на ПСП «Холмогоры» (далее - СИКН) предназначена для измерений массы и показателей качества нефти в автоматическом режиме.

Описание средства измерений

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефти с применением счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

Продолжение таблицы 1

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологических режимов работы СИКН.

СИКН обеспечивает выполнение следующих основных функций:

- автоматические измерения массы нефти прямым методом динамических измерений с применением СРМ в рабочем диапазоне расхода, температуры, давления, плотности нефти;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

- автоматические измерения плотности нефти, объемной доли воды в нефти, разности давления на фильтрах;

- контроль метрологических характеристик (КМХ) рабочих СРМ по контрольнорезервному СРМ, применяемому в качестве контрольного;

- проведение поверки и КМХ рабочих СРМ и контрольно-резервного СРМ с помощью ТПУ на месте эксплуатации без нарушения процесса эксплуатации СИКН;

- проведение поверки и КМХ ТПУ с помощью передвижной поверочной установки;

- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль параметров измеряемого потока, их индикацию и сигнализа- цию нарушений установленных границ;

- защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

Заводской номер 01 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку блок-бокса СИКН.

Нанесение знака поверки на СИКН не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКН (ИВК ТН-01) обеспечивает реализацию функций СИКН. Наименования и идентификационные данные ПО указаны в таблице 2.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т а б л и ц а 2 - Идентификационные данные ПО ИВК ТН-01

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Окончание таблицы 2

Метрологические и основные технические характеристики, включая показатели точности и физико-химические показатели измеряемой среды, приведены в таблицах 3 и 4.

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Т а б л и ц а 5 - Комплектность СИКН

представлены в документе МН 1282-2023 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 531 на ПСП «Холмогоры» АО «Газпромнефть-Ноябрьскнефтегаз», свидетельство об аттестации методики (метода) измерений № RA.RU.310652-033/01-2023.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Изготовитель

Открытое акционерное общество       «Сибнефть-Ноябрьскнефтегаз»

(ОАО «Сибнефть-Ноябрьскнефтегаз»)

ИНН 8905000428

Адрес: 629807, Тюменская обл., Ямало-Ненецкий автономный округ, г. Ноябрьск, ул. Ленина, д. 59/87

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2023 г. № 2281

Лист № 1 Регистрационный № 72842-18                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления измерительные РПД

Назначение средства измерений

Датчики давления измерительные РПД (далее - датчики) предназначены для измерений и непрерывного преобразования значения измеряемого параметра - давления (разрежения, избыточного, разрежения-избыточного) и разности давлений в унифицированный выходной сигнал силы постоянного тока.

Описание средства измерений

Принцип действия датчиков основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления. Чувствительный элемент представляет собой мембрану из монокристаллического кремния с диффузионными пьезорезисторами, подключенными в мост Уитстона. При изменении измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу моста. Разбаланс моста линейно зависит от степени деформации пьезорезистивного чувствительного элемента и, соответственно, от измеряемого давления. С помощью измерительной схемы сигнал преобразуется в унифицированный выходной сигнал - силы постоянного тока. Зависимость аналогового выходного сигнала силы постоянного тока от входной измеряемой величины давления - линейно возрастающая или линейно убывающая.

Датчики выпускаются следующих модификаций:

• - РПД-В для измерений давления разрежения;

• - РПД-И для измерений избыточного давления;

• - РПД-ИВ для измерений избыточного давления-разрежения;

• - РПД-Д для измерений разности давлений;

которые отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.

Конструктивно датчики модификаций РПД-В, РПД-И, РПД-ИВ состоят из первичного измерительного преобразователя (чувствительного элемента), блока усиления и преобразования выходного сигнала измерительного преобразователя в унифицированный выходной сигнал постоянного тока, а также штуцера, корпуса и соединительного устройства для подключения внешних устройств. Отличие модификации РПД-Д заключается в том, что на чувствительный элемент воздействует сразу две измеряемые среды. Среды измеряемых давлений поступают в плюсовую (с большим давлением) и минусовую (с меньшим давлением) камеры, которые образованы металлическими гофрированными мембранами, приваренными по периметру к корпусу. Давление из плюсовой камеры через металлическую мембрану и полость, заполненную кремнийорганической жидкостью, воздействует на нижнюю полость чувствительного элемента и вызывает прогиб мембраны, который выравнивается давлением в минусовой камере, воздействующим на верхнюю плоскость чувствительного элемента. Давление из минусовой камеры подается к чувствительному элементу аналогичным образом.

Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 соответствует IP 65; IP 68.

Фотографии общего вида датчиков приведены на рисунке 1.

Защита от несанкционированного доступа обеспечивается конструкцией датчиков, пломбирование не предусмотрено. Места нанесения знаков поверки и утверждения типа приведены на рисунке 2. Заводской номер наносится лазером на корпус, на табличку в виде буквенно-цифрового обозначения прикрепленную к корпусу датчика и в QR-коде. Место крепления таблички с заводским номером указано на рисунке 1.

РОС МА

Место нанесения за водского ном ера

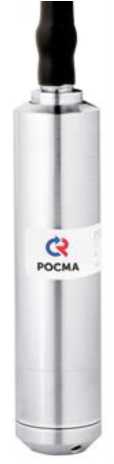

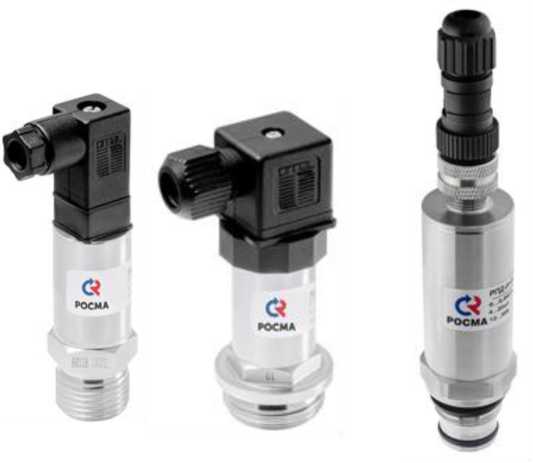

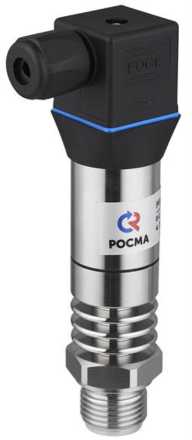

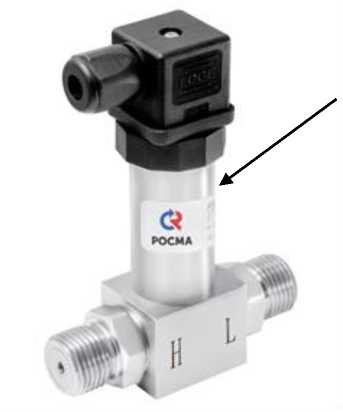

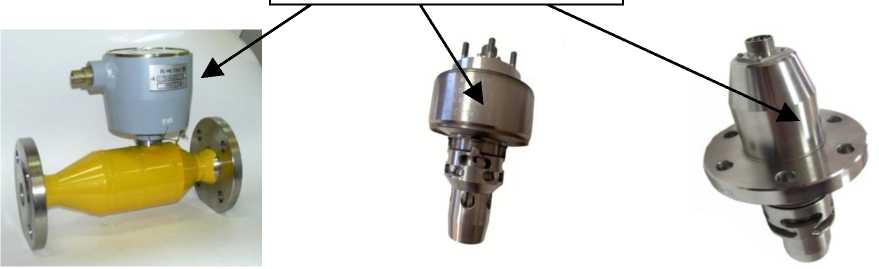

модификация РПД-Д Рисунок 1 - общий вид датчиков

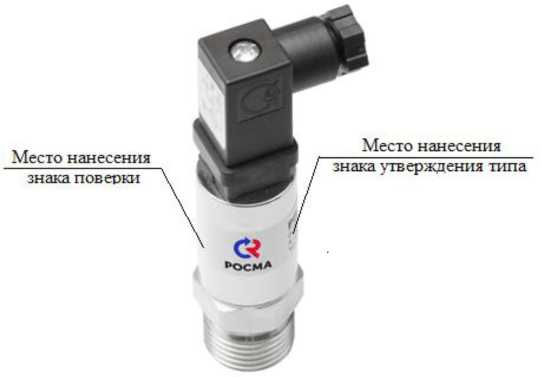

Рисунок 2 - Схема мест нанесения знака поверки и знака утверждения типа

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики датчиков приведены в таблицах 1 и 2

Таблица 1 - Метрологические характеристики

* Диапазон измерений, указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на датчики. Указанный диапазон измерений может быть выражен в других единицах измерения давления:

- для датчиков применяемых на территории РФ в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.;

- для датчиков, поставляемых на экспорт в соответствии с требованиями Заказчика.

** Предельно допускаемое рабочее избыточное давление 16 МПа.

*** Сопоставление \осн и удоп<о, уосн(удоп(о): ±0,2(±0,2); ±0,25(±0,25); ±0,4(±0,35); ±0,5(±0,45); ±0,6(±0,5); ±1,0(±0,6). Конкретные значения погрешности указаны в паспорте.

наносится типографским способом на табличку датчика в соответствии с рисунком 2; на титульные листы паспорта и руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам давления измерительные РПД

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до V10⁵ Па»;

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

НСРП.421262.001.ТУ Датчики давления измерительные РПД. Технические условия.

Изготовитель

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)

ИНН 4719015564

Адрес: 199155, г. Санкт-Петербург, пер. Каховского, д. 5

Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, п. Вырица,

Сиверское ш., д. 168

Телефон: +7 (812) 325-25-08, факс: +7 (812) 326-62-39

Е-mail: info@rosma.spb.ru

Web-сайт: rosma.spb.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ«ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

Web-сайт: www.vniims.ru, E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2023 г. № 2281

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Видеорегистраторы интеллектуальные «ГРОМ-1»

Назначение средства измерений

Видеорегистраторы интеллектуальные «ГРОМ-1»   (далее - устройства)

предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени устройств с национальной шкалой координированного времени UTC(SU).

Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1.

Примечания: 1) Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

• 2) Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5 градусов относительно местного горизонта.

• 3) Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно устройства состоят из моноблочного измерительного блока (видеофиксатора), кронштейна крепления, инфракрасного прожектора (по заказу). По отдельному заказу может поставляться дополнительное оборудование (дополнительные элементы крепежной арматуры, блоки питания, прожекторы подсветки). В корпусе видеофиксатора расположены плата навигационная (для работы по сигналам ГНСС ГЛОНАСС/GPS и решения навигационной задачи), модуль связи (для передачи данных по сетям стандарта GSM/3G/4G, Wi-Fi или проводному каналу связи Ethernet), модуль распознавания номерных знаков и классов транспортных средств (ТС), модуль хранения, преобразователь питания. На задней панели расположены антенны (навигационная, Wi-Fi, GSM), разъем питания, разъем Ethernet.

Общий вид устройств представлен на рисунке 1. Места нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа приведены на рисунке 2.

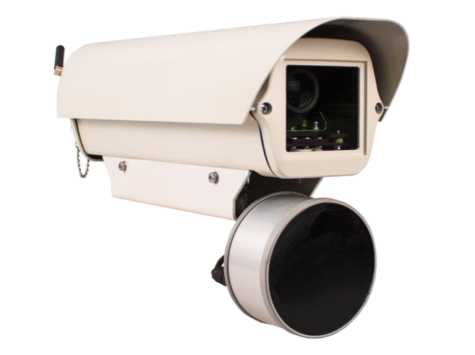

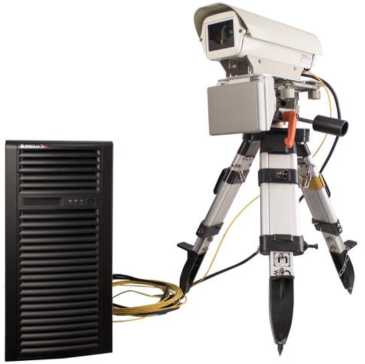

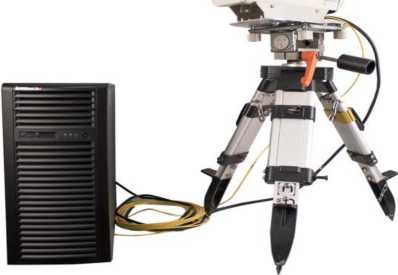

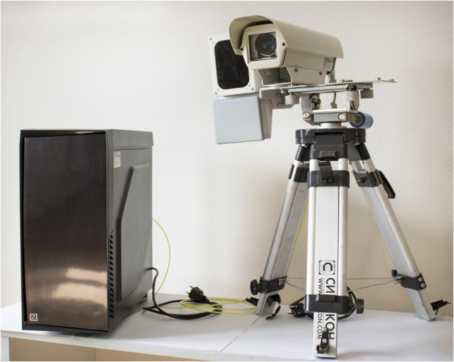

Рисунок 1 - Общий вид видеорегистраторов интеллектуальных «ГРОМ-1»

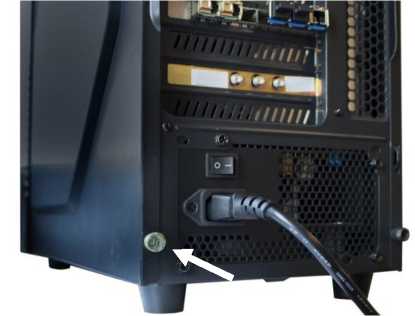

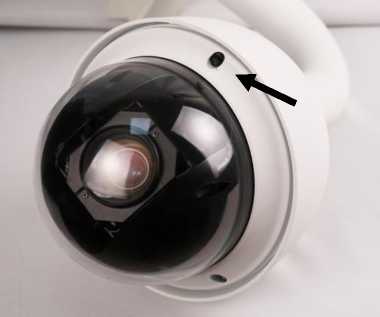

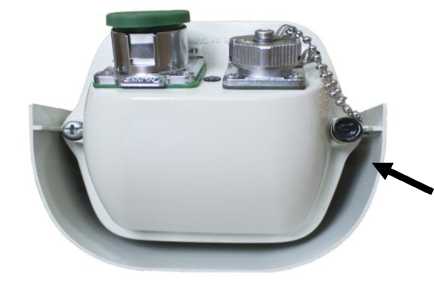

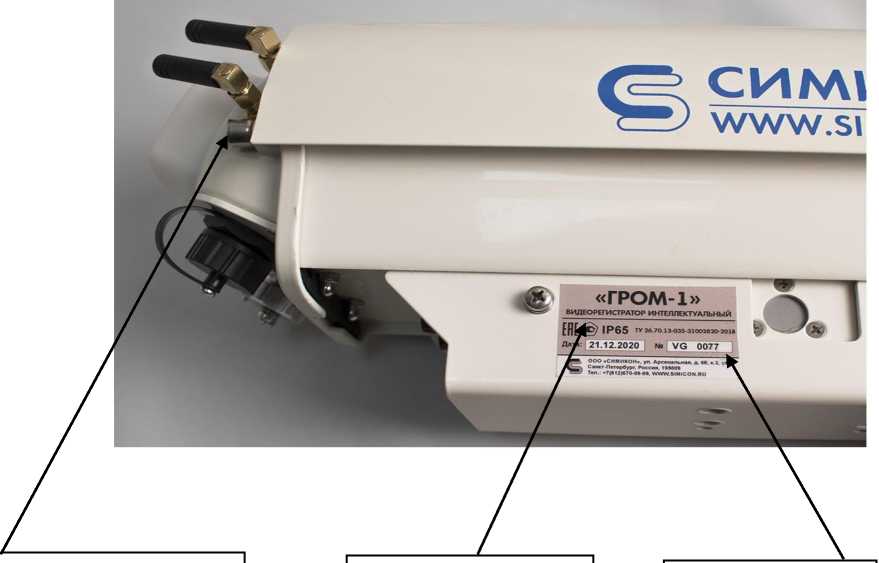

Рисунок 2 - Места нанесения знака утверждения типа, нанесения заводского номера и пломбировки от несанкционированного доступа видеорегистратора интеллектуального «ГРОМ-1»

Функционально видеорегистраторы предназначены для распознавания государственных регистрационных знаков (ГРЗ) ТС с целью выявления событий, определенных в разделе 7.5 ТУ 26.70.13-035-31002820-2018, в том числе:

—   выезд на полосу, предназначенную для встречного движения;

—   выезд на трамвайные пути встречного направления;

—   движение по разделительной полосе;

—   движение по полосе для общественного транспорта;

— движение по обочине;

— движение по велосипедным или пешеходным дорожкам либо тротуарам;

— движение грузовых ТС далее второй полосы;

— несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, включая, но не ограничиваясь следующими нарушениями: проезд знака СТОП без остановки, поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги, движение во встречном направлении по дороге с односторонним движением, несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых транспортных средств, несоблюдение минимальной дистанции;

— невыполнение требования Правил дорожного движения уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей транспортных средств), пользующимся преимуществом в движении;

— нарушение запрета остановки или стоянки ТС, включая, но не ограничиваясь следующими нарушениями: несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств, остановка или стоянка на железнодорожном переезде, остановка или стоянка на местах, отведенных для ТС инвалидов, остановка на полосе для маршрутных ТС, остановка или стоянка ТС на тротуаре, остановка в местах остановки маршрутных ТС или стоянки легковых такси, остановка или стоянка на трамвайных путях, остановка транспортных средств далее первого ряда от края проезжей части, остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях, создание при остановке препятствий для движения других транспортных средств;

—   нарушение правил применения ремней безопасности или мотошлемов;

— нарушение правил пользования внешними световыми приборами;

— нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств;

— нарушения в сфере благоустройства, связанные с размещением ТС (в том числе, на платных городских парковках);

— нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении;

—   разворот в местах, где такие маневры запрещены;

— движение задним ходом в местах, где такие маневры запрещены;

— неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог;

—   нарушение правил, установленных для движения транспортных средств в жилых зонах;

— пользование водителем во время движения транспортного средства телефоном, не оборудованным техническим устройством, позволяющим вести переговоры без использования рук.

Алгоритмы фото-видеофиксации реализованы на основе нейронного распознавания ГРЗ и класса ТС в сочетании с использованием данных видеоаналитики, содержащих сведения о траектории ТС и характере его движения.

Знак поверки на корпус устройств не наносится.

Заводской номер наносится на наклейку, расположенную на корпусе устройства, типографским способом. Формат нанесения заводского номера буквенно-цифровой.

Устройства работают под управлением специализированного программного обеспечения (ПО).

ПО разделено на метрологически значимую и метрологически незначимую части.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус устройства в виде наклейки.

Таблица 4 - Комплектность устройства

изложены в разделе «Назначение и принцип работы» документа ГДЯК 464965.057 РЭ «Видеорегистратор интеллектуальный «ГРОМ-1». Руководство по эксплуатации».

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Видеорегистратор интеллектуальный    «ГРОМ-1».    Технические    условия

ТУ 26.70.13-035-31002820-2018.

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Юридический адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

Адрес места осуществления деятельности: 195009, г.  Санкт-Петербург,

ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

Тел.:+ 7 812 670-09-09

Факс: +7 812 324-6151

Web-сайт: http://www.simicon.ru

E-mail: ruinfo@simicon.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона

ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2023 г. № 2281

Лист № 1 Регистрационный № 81023-21                                           Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «Кордон-Кросс», «Кордон-Кросс»В

Комплексы измерительные с видеофиксацией «Кордон-Кросс», «Кордон-Кросс»В (далее по тексту - комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений скорости транспортных средств (только «Кордон-Кросс») в зоне контроля и автоматической видеофиксации транспортных средств (далее - ТС).

Конструктивно комплексы состоят из одного или более видеодатчиков и блока обработки информации (БОИ «Кросс»). Видеодатчики содержат видеокамеры, устройства вывода для передачи данных по кабельным или беспроводным каналам связи на блок обработки информации и модули питания. В зависимости от конкретных требований по размещению, датчики комплектуются объективами с различными фокусными расстояниями: видеодатчик «Кросс»К (короткофокусный объектив) или видеодатчик «Кросс»Д (длиннофокусный объектив). Блок обработки информации включает в себя приемник навигационных сигналов, многоканальное устройство ввода/вывода информации по каналам связи, вычислительные модули для обработки видеосигналов от датчиков, модуль питания. В состав комплекса «Кордон-Кросс» входит не менее одного видеодатчика, содержащего радарный модуль для измерения скорости ТС. Видеодатчики с радарными модулями имеют дополнительную маркировку «Кросс»КР (или «Кросс»ДР).

Принцип действия комплексов при определении текущего времени основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).

Принцип действия комплекса «Кордон-Кросс» при измерении скорости ТС основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).

Комплексы работают в полностью автоматическом режиме с целью выявления нарушений правил дорожного движения, предусмотренных в КоАП Российской Федерации: управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков; нарушение правил применения ремней безопасности или мотошлемов; превышение установленной скорости движения; нарушение правил движения через железнодорожные пути; нарушение правил движения по автомагистрали; проезд на запрещающий сигнал светофора или на запрещающий жест регулировщика; нарушение правил проезда перекрестков; нарушение правил маневрирования; нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда или обгона; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; непредоставление преимущества в движении маршрутному транспортному средству или транспортному средству с включенными специальными световыми и звуковыми сигналами; непредоставление преимущества в движении пешеходам или иным участникам дорожного движения; нарушение правил остановки или стоянки транспортных средств; нарушение правил пользования внешними световыми приборами, звуковыми сигналами, аварийной сигнализацией или знаком аварийной остановки; неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог; нарушение правил пользования телефоном водителем транспортного средства; несоблюдение требований об обязательном страховании гражданской ответственности владельцев транспортных средств, а также иных, определенных в разделе 7.5 ТУ 26.51.66-039-31002820-2019, видов.

Алгоритм фиксации нарушений основан на перечисленных выше принципах и выполняется комплексом за счет автоматической привязки распознанного ГРЗ ТС к результатам измерения текущего времени, месторасположения ТС на дорожном полотне и его скорости к сохраняемому в памяти комплекса видеоизображению.

Комплексы выпускаются в двух модификациях. Модификация «Кордон-Кросс» содержит радарный модуль и может измерять скорость ТС в зоне контроля. Модификация «Кордон-Кросс»В не содержит радарного модуля. Не содержащие радарных модулей видеодатчики «Кросс»К (или «Кросс»Д), в зависимости от места размещения, могут поставляться в корпусах исполнения «2» («Кросс»К-2 или «Кросс»Д-2).

Комплекс предназначен для использования при неподвижном размещении.

Возможна поставка БОИ «Кросс» в защитном боксе.

Допускается применение комплексов для измерения скорости на контрольном участке.

Заводской номер указывается на табличке, выполненной металлографическим методом и установленной на боковой стенке БОИ. Формат номера xxxYYYY, где х - буквенная, Y -числовая части кода.

Размещение знака поверки на блоках комплекса не предусмотрено.

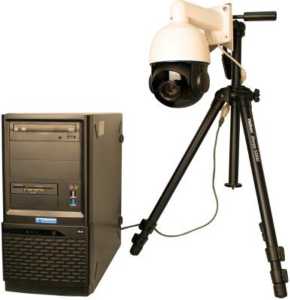

Общий вид комплексов представлен на рисунке 1.

Комплекс «Кордон-Кросс»В

с видеодатчиком «Кросс»Д (К) исп. 2

Рисунок 1 - Общий вид комплексов

Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

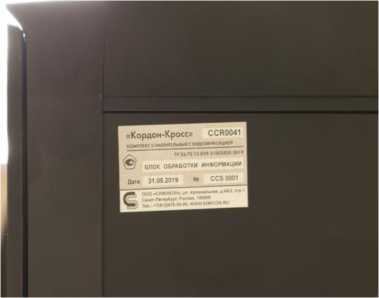

Место нанесения знака утверждения типа и заводского номера

Место пломбировки видеодатчика

Место пломбировки блока обработки информации

Место пломбировки видеодатчика исп. 2

Рисунок 2 - Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера

Идентификационные данные программного обеспечения (ПО) «Кордон-Кросс» приведены в таблицах 1, 2.

ПО «Кордон-Кросс» является встроенным программным обеспечением, необходимым для работы СИ «Комплексы измерительные с видеофиксацией «Кордон-Кросс» и «Кордон-Кросс»В». Защита ПО и результатов измерений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.

В соответствии с разделом 5.3 Р 50.2.077-2014 и на основании результатов проверок ПО «Кордон-Кросс» уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий».

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на титульный лист формуляра ГДЯК 464965.048 ФО и руководства по эксплуатации ГДЯК 464965.048 РЭ типографским методом, а также на корпус блока обработки информации с помощью металлографической этикетки.

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

приведены в Руководстве по эксплуатации ГДЯК 464965.048 РЭ п. 2.3 “Основные функции и возможности” и методике измерения средней скорости ГДЯК 468784.031 ИС1, регистрационный номер ФР.1.28.2019.35005.

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.66-039-31002820-2019 Комплексы измерительные с видеофиксацией «Кордон-Кросс», «Кордон-Кросс»В. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Юридический адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

Телефон (факс): +7(812) 670-09-09, +7(812) 324-61-51

Web-сайт: www.simicon.ru

E-mail: ruinfo@simicon.com

Изготовитель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

ИНН 7804040165

Адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824 Телефон (факс): +7(812) 670-09-09, +7(812) 324-61-51

Web-сайт: www.simicon.ru

E-mail: ruinfo@simicon.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «31» октября 2023 г. № 2281

Лист № 1 Регистрационный № 20270-12                                          Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры ПЛОТ-3

Плотномеры ПЛОТ-3 предназначены для измерений плотности, кинематической вязкости и температуры жидкостей в процессе перекачки по технологическим трубопроводам или в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны).

Описание средства измерений

Принцип действия плотномеров ПЛОТ-3 - вибрационный. Резонансная частота колебаний чувствительного элемента датчика плотности и вязкости погруженного в жидкость, функционально связана с плотностью жидкости, а добротность колебательной системы чувствительного элемента - с кинематической вязкостью. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специальной электронной системы с обратной связью на основе пьезоэлемента. Для измерения температуры жидкости в датчик плотности и вязкости встроен преобразователь температуры Pt-100. Корпус датчика изготавливается из нержавеющей стали, имеет цилиндрическую форму и является неразборной конструкцией. Обработку измерительной информации производит электронный преобразователь.

Плотномеры ПЛОТ-3 выпускаются в 5-ти модификациях: ПЛОТ-3М, ПЛОТ-3Б, ПЛОТ-3Б-2, ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П. Во всех модификациях плотномеров ПЛОТ-3 используются однотипные чувствительные элементы датчика плотности, вязкости и температуры.

Плотномеры модификации ПЛОТ-3М являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в процессе перекачки по технологическим трубопроводам, имеют маркировку взрывозащиты «0Ex ia ПС T5 Ga». В опасных зонах применяются в комплекте с барьером искрозащитным. Датчик плотности, вязкости с преобразователем температуры размещен внутри внешнего корпуса цилиндрической формы, имеющего фланцы для подключения к трубопроводу. Поток контролируемой жидкости проходит непосредственно внутри внешнего корпуса. Электронный преобразователь размещен внутри собственного алюминиевого корпуса цилиндрической формы и крепится снаружи внешнего корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4-20) мА (в зависимости от комплекта поставки).

Для визуального считывания измеренных значений плотности, кинематической вязкости и температуры на корпусе электронного преобразователя установлен индикатор. Плотномеры модификации ПЛОТ-3М имеют два варианта исполнения по диаметру условного прохода 20 и 50 мм.

Плотномеры модификации ПЛОТ-3Б являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, имеют маркировку взрывозащиты «0Ex ia IIC T5 Ga». В опасных зонах применяются в комплекте с барьером искрозащитным. Датчик плотности, вязкости с преобразователем температуры устанавливается стационарно внутри резервуара. Электронный преобразователь размещен непосредственно внутри неразборного корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485 или ИРПС. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4-20) мА (в зависимости от комплекта поставки).

Плотномеры модификации ПЛОТ-3Б-2 являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, а также в карманах трубопроводов, имеют маркировку взрывозащиты «0Ex ia IIC T5 Ga». В опасных зонах применяются в комплекте с барьером искрозащитным. Электронный преобразователь размещен внутри неразборного корпуса плотномера. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4-20) мА (в зависимости от комплекта поставки). Плотномеры имеют два варианта исполнения с фланцем (врезной, для установки в карманах трубопроводов) и без фланца (погружной, для установки в резервуарах).

Плотномеры модификации ПЛОТ-3Б-1Р являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости и температуры плотномера в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, имеют маркировку взрывозащиты «0Ex ia IIB T3 Ga X». Корпус электронного преобразователя совмещен с корпусом плотномера и имеет индикатор для отображения измерительных значений плотности, вязкости и температуры и кнопки для управления плотномером. Корпус плотномера оборудован устройством временного крепления на горловину резервуара и устройством намотки кабеля на барабан.

Плотномеры модификации ПЛОТ-3Б-1П являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости с преобразователем температуры в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, а также в отобранных из резервуаров и трубопроводов пробах жидкости при применении плотномеров совместно с пробоотборным устройством АУТП.306569.000. При применении плотномера для измерений плотности, вязкости и температуры отобранных проб сжиженных углеводородных газов и жидкостей под давлением, датчик плотности, вязкости с преобразователем температуры модификации ПЛОТ-3Б-1П предварительно устанавливается в пробоотборное устройство. Пробоотборное устройство посредством гибких резино-металлических рукавов высокого давления подключается к выходным фитингам для отбора проб магистральных трубопроводов или резервуаров для хранения и заполняется измеряемой жидкостью. Датчик соединен с электронным преобразователем кабелем круглого сечения.

Электронный преобразователь размещен внутри собственного корпуса и имеет индикатор для отображения измеренных значений плотности, вязкости и температуры и кнопки для управления плотномером. Плотномеры модификации ПЛОТ-3Б-1П имеют маркировку взрывозащиты «0Ex ia IIB T3 Ga X».

Плотномеры ПЛОТ-3 могут выпускаться в различных исполнениях в зависимости от (указывается в шифре при заказе после обозначения модификации ПЛОТ-3ХХХХХХ):

- диапазона измерения плотности (Исполнения 1, 2, 3);

- пределов допускаемой абсолютной погрешности измерений плотности (Исполнения А, Б, В);

- пределов допускаемой приведенной погрешности измерений кинематической вязкости (Исполнения 0, 1, 2);

- типа выходного сигнала (R, Т, P только для стационарных модификаций);

- наличия индикатора (И, только для стационарных модификаций).

Заводской номер плотномеров представляет собой цифровой код, состоящий из 7 арабских цифр.

Заводской номер наносится:

- на маркировочную табличку (шильдик) гравировкой для модификаций ПЛОТ-3М, ПЛОТ-3-1Р, ПЛОТ-3-1П (рисунки 3а, 3б, 3в);

- на корпус плотномера гравировкой для модификаций ПЛОТ-3Б, ПЛОТ-3-Б2.

Общий вид плотномеров и место нанесения заводского номера представлены на рисунках 1а-1е. Пломбирование плотномеров не предусмотрено. Нанесение знака поверки осуществляют с помощью давления на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки для модификации ПЛОТ-3М и путем нанесения мастичных пломб с изображением знака поверки на модификации ПЛОТ-ЗБ-1Р и ПЛОТ-ЗБ-1П. Места нанесения знака поверки указаны на рисунках 2а, 2б, 2в. Нанесение знака поверки на модификации ПЛОТ-3Б и ПЛОТ-3Б-2 не предусмотрено.

Место нанесения заводского номера

Место нанесения заводского номера

ПЛОТ-3Б-1Р

Рисунок 1г

ПЛОТ-3Б-1П исполнение 1 Рисунок 1д

Рисунки 1а-1е - Общий вид плотномеров

знак поверки

ПЛОТ-ЗМ

знак поверки

ПЛОТ-ЗБ-1Р

Рисунок 2б

Рисунок 2в

унки 2а, 2б, 2в - Места пломбирования и нанесения знака поверки

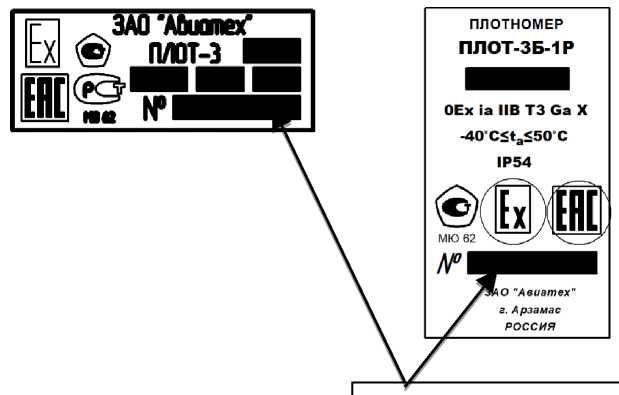

Место нанесения заводского номера

ПЛОТ-3М               ПЛОТ-3Б-1Р              ПЛОТ-3Б-1П

Рисунок 3а                  Рисунок 3б                  Рисунок 3в

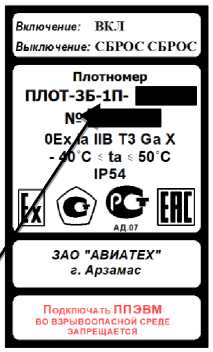

Рисунок 3 а, 3б, 3в - Общий вид маркировочных табличек

Встроенное программное обеспечение (ПО) является неотъемлемой частью плотномера. Подтверждение метрологических характеристик ПО производится при поверке плотномеров.

Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версий ПО можно прочитать сервисной программой.

ПО записывается в постоянное запоминающее устройство контроллеров плотномеров на этапе производства.

ПО плотномеров защищено от преднамеренных и непреднамеренных измерений следующими защитными мерами:

• - пломбами изготовителя и поверителя;

• - отсутствием в протоколе обмена команд считывания кода ПО с целью его изменения;

• - изменение кода (перепрограммирование) для плотномеров ПЛОТ-3М, ПЛОТ-3Б и ПЛОТ-3Б-2 осуществляется только при подключении внешнего программатора к специальному разъему на плате и невозможно без вскрытия корпуса и нарушения пломбировки;

• - изменение кода (перепрограммирование) для плотномеров ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П осуществляется только при замыкании технологической перемычки на плате и невозможно без вскрытия корпуса и нарушения пломбировки.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик корпуса электронного блока и на титульный лист эксплуатационных документов.

Комплектность средства измерений

Таблица 4 - Комплектность ПЛОТ-3М

Таблица 5 - Комплектность ПЛОТ-3Б

Таблица 6 - Комплектность ПЛОТ-3Б-2

Таблица 7 - Комплектность ПЛОТ-3Б-1Р

Таблица 8 - Комплектность ПЛОТ-3Б-1П

приведены в АУТП.414122.006 РЭ, АУТП.414122.007 РЭ, АУТП.414122.032 РЭ, АУТП.414122.019 РЭ, АУТП.414122.021 РЭ разделах 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»;

ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11.

Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»»;

Технические условия АУТП.414122.006ТУ «Плотномеры «ПЛОТ-3». Технические условия», АУТП.414122.006ТУ1 «Плотномер «ПЛОТ-3Б-1». Технические условия».

Закрытое акционерное общество «Авиатех» (ЗАО «Авиатех»)

ИНН 5243015713

Адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14

Телефоны: (831-47) 6-36-66, 6-34-95

Факс: (831-47) 6-36-66, 6-21-31

Е-mail: avia-tech@inbox.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/факс: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: 8 800 200 22 14

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
