Номер по Госреестру СИ: 76090-19
76090-19 Тестеры
(MTS 5800-100G)
Назначение средства измерений:
Тестеры серии MTS 5800-100G (далее по тексту - тестеры) предназначены для измерений параметров цифрового оборудования в системах передачи информации в соответствии с международными и отечественными рекомендациями.
Внешний вид.
Тестеры
Рисунок № 1
Внешний вид.
Тестеры
Рисунок № 2
Программное обеспечение
В тестерах устанавливается специальное программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1. Конструкция тестеров исключает возможность несанкционированного влияния на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "средний" согласно Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
BERT |
Номер версии (идентификационный номер) ПО |
25.0 и выше |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель тестера в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, распространяющиеся на тестеры транспортных протоколов MTS-5800-100GПриказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения количества цифровой информации (данных), передаваемых по каналам интернет и телефонии
Поверка
Поверкаосуществляется по документу MTS 5800-100G.2019МП «Инструкция. Тестеры серии MTS 5800-100G. Методика поверки», утвержденному в ООО «КИА» 18.06.2019 г.
Основные средства поверки:
-
- анализатор цифровых линий связи ANT-20 (с опцией фазового дрожания (джиттера)) (регистрационный номер № 15963-07);
-
- осциллограф TDS 3052C (рег. № 19295-00);
-
- частотомер электронно-счётный Ч3-66 (рег. № 9273-85);
-
- рабочий эталон единицы мощности оптического излучения ВОСП РЭСМ-ВС, (рег. № 57667-11);
-
- комплекс измерительный ВЕКТОР-ИКИ-2016 (рег. № 65643-16).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Изготовитель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstr. 5, D-72800 Eningen u.A., Germany
E-mail: Sales.cis@viavisolutions.com
Заявитель
Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»
ИНН 9909288664
Адрес: 129090, г. Москва, ул. Павловская, 7
Телефон (факс): +7 (495) 956-47-60, +7 (495) 956-47-62
E-mail: Sales.cis@viavisolutions.com
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д.2, стр. 10
Телефон (факс): +7 (495) 737-67-19
E-mail: info@trxline.ru
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по электрическим и оптическим цифровым сетям связи.
Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передних панелях тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели моноблока. Для работы тестеров с электрическими сигналами использованы разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики) соответствующие международным стандартам SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4.
Общий вид тестеров и место нанесения знака утверждения типа представлены на рисунке 1.
Место нанесения знака утверждения типа
место пломбирования
Вид лицевой панели

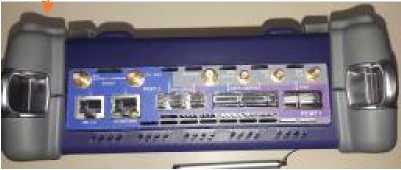

Вид верней панели
Рисунок 1
Таблица 3 -
Наименование |
Обозначение |
Количество |
Тестеры параметров цифрового оборудования MTS-5800-100G |
- |
1 шт. |
Блок сетевого питания |
- |
1 шт. |
Комплект принадлежностей |
- |
1 шт. |
Трансиверы оптические |
- |
По согласованию с Заказчиком |
Руководство по эксплуатации |
MTS 5800-100G.2019 РЭ |
1 экз. |
Паспорт |
MTS 5800.100G.2019 ПС |
1 экз. |
Методика поверки |
MTS 5800-100G.2019 МП |
1 экз. |
Таблица 2 - тестеров
Наименование характеристики |
Значение | |||
Пределы допускаемой относительной погрешности частоты внутреннего задающего генератора |
±2,5-10-6 | |||
Тестовые сигналы:
|
E1, E3, E4, STM-1e, Ethernet - 10M, 100M, 1000M STM-1/4/16/64, Ethernet - 1G, 10G, 40G, 100G | |||
Параметры выходных тестовых сигналов на электрических интерфейсах: |
Тестовый сигнал |
Выходной разъём |
Амплитуда импульсов, В |
Длительность импульсов, нс |
E1 |
RG-45 |
3,0±0,3 |
244±25 | |
E3 |
microBNC |
1,0±0,1 |
14,55±2,45 | |
E4 |
microBNC |
0,5±0,05 |
«0» - 3,59±0,45 «1» - 7,18±0,6 | |
STM-1e |
microBNC |
0,5±0,05 |
«0» - 3,215±0,45 «1» - 6,43±0,6 | |
Уровни мощности выходных сигналов на оптических интерфейсах |
В соответствии с характеристиками оптических трансиверов, входящих в комплект тестера | |||
Минимальная входная мощность на оптических интерфейсах |
В соответствии с характеристиками оптических трансиверов, входящих в комплект тестера | |||
Пределы абсолютной погрешности измерения размаха фазового дрожания (джиттера) сигналов E1 и ЕИ |
±(0,07^Тизм +0,04) | |||
Пределы допускаемой абсолютной погрешности измерений количества информации (К) сигнала Ethernet, байт:
|
±10 -4 ±Ю10-4 | |||
Габаритные размеры, мм, не более
|
178 78 241 | |||
Масса тестеров, кг, не более |
2,45 | |||
Условия эксплуатации:
|
от -10 до +50 90 от 84,0 до 106,7 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Параметры электрического питания: от внутренней литий-ионной батареи - напряжение постоянного тока, В |
19±1 |
от внешней сети переменного тока посредством сетевого блока питания | |
- напряжение переменного тока (50±5 Гц), В |
220±22 |
Потребляемая мощность, В^А, не более |
60 |
