Номер по Госреестру СИ: 66340-16
66340-16 Анализаторы сетей Ethernet
(SmartClass Ethernet)
Назначение средства измерений:
Анализаторы сетей Ethernet «SmartClass Ethernet» (далее - анализаторы) предназначены для измерений количества информации (объёма данных) в сетях Ethernet при учете объёма оказанных услуг электросвязи.
Внешний вид.
Анализаторы сетей Ethernet
Рисунок № 1
Внешний вид.
Анализаторы сетей Ethernet
Рисунок № 2
Внешний вид.
Анализаторы сетей Ethernet
Рисунок № 3
Программное обеспечение
В анализаторах установлено специальное ПО, идентификационные данные которого приведены в таблице 1. Алгоритм вычисления цифрового идентификатора ПО - MD5.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SCE |
Номер версии (идентификационный номер) ПО |
3.0.0 |
Цифровой идентификатор ПО |
682eaf000000abr123akad456abra789 |
ПО размещается в энергонезависимой части памяти, запись которой осуществляется в процессе производства. Доступ к ПО исключён конструкцией анализаторов.
Уровень защиты от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам сетей Ethernet «SmartClass Ethernet»ГОСТ Р 8.873-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Поверка
Поверкаосуществляется по документу 5295-001-9909288664-016МП «Инструкция. Анализаторы сетей
Ethernet «SmartClass Ethernet». Методика поверки.», утвержденному ООО «КИА» 20.10.2016 г.
Основное средство поверки:
- комплекс измерительный «ВЕКТОР-ИКИ-2016» (рег. № 65643-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Viavi Solutions Deutschland GmbH», ГерманияАдрес: D-72800 Eningen u.A., Germany, Albrachtalstrasse 5
Телефон (факс): +49 712 185 11 05
Заявитель
Филиал общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
Адрес:115093, Россия, Москва, ул. Павловская, д. 7
ИНН 9909288664
Телефон (факс): (495) 956 47 60, (956 47 62)
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес: 109029, Россия, Москва, Сибирский проезд, д. 2, стр. 11 Юридический адрес: 107066 Россия, Москва, ул. Доброслободская, д. 10, стр. 5 Телефон (факс): (495) 737-67-19
E-mail: VS-KIA@rambler.ru
Конструктивно анализаторы представляют собой портативные приборы с цветным жидкокристаллическим дисплеем и клавиатурой управления, разъёмом для подключения внешнего питания, разъёмом USB для технологических целей, разъёмом для подключения к электрической сети Ethernet и гнездом для подключения к оптической сети Ethernet посредством трансивера.
Принцип действия анализаторов основан на возможности с помощью специального программного обеспечения (ПО) генерировать и передавать трафик программируемого объёма данных, анализировать трафик сетей Ethernet при их тестировании с целью формирования статистических характеристик, к примеру, по рекомендации RFC-2544. Результаты анализа отображаются на дисплее, запоминаются во внутренней памяти и в дальнейшем могут передаваться через USB в виде таблиц Excel™ или протоколов формата pdf.
Внешний вид анализаторов и место нанесения знака утверждения типа показаны на рисунке 1. Пломбировка производится на винтах задней панели анализаторов.
Место нанесения знака утверждения типа^
Ojdsu
Smartclass Ethernet
ALL SUMMARY RESULTS OK
• и.,
Рисунок 1 - Внешний вид анализаторов

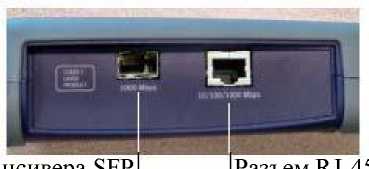

На рисунке 2 показана боковая панель анализаторов, используемая для подключения к сети Ethernet. Разъём RJ-45 используют для подключения к электрической сети Ethernet, а гнездо для трансивера SFP - к оптической сети Ethernet.
р азрум rj-45
Гнездо для трапумрума ->> >
Рисунок 2 - Боковая панель анализаторов

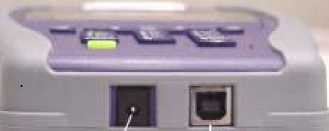

На рисунке 3 показана нижняя панель анализаторов с разъемами для подключения адаптера питания и USB.
Разъем адаптера питания
I
Разъем USB
Рисунок 3 - Нижняя панель анализаторов
Таблица 4 -
Наименование |
Обозначение |
Кол-во |
1 Анализатор сетей Ethernet |
«SmartClass Ethernet» |
1шт. |
3 Программное обеспечение |
SCE версия 3.0.0 |
1шт. |
4 Руководство по эксплуатации. |
5295-001-9909288664-2016РЭ |
1экз. |
5 Паспорт |
5295-001-9909288664-2016ПС |
1экз. |
6 Методика поверки |
5295-001-9909288664-016МП |
1экз. |
Таблица 2 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение |
Диапазон измерений количества информации (объёма данных), байт |
от 10 до 1011 |
Пределы допускаемой абсолютной погрешности измерений количества информации (объёма данных) в диапазоне, байт: от 10 до 107 включ. св. 107 до 1011 |
±10;-4 ±К40"4 |
где К - измеренное значение количества информации (объёма данных), байт |
Таблица 3 - Технические характеристики анализаторов
Наименование характеристики |
Значение |
Параметры электрического питания (от внешнего адаптера): - напряжение силы постоянного тока, В |
12 |
Потребляемая мощность, В^А, не более |
12 |
Габаритные размеры, мм, не более
|
50 120 230 |
Масса, кг, не более |
1,0 |
Условия эксплуатации:
|
от 0 до +50 80 от 84 до 106,7 |
