Номер по Госреестру СИ: 68954-17
68954-17 Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления
(MTS-6000A, MTS-6000AV2, MTS-8000E(V2))
Назначение средства измерений:
Системы оптические измерительные MTS-6000A, MTS-6000AV2, MTS-8000E(V2) с модулями измерения дисперсии и спектрального распределения ослабления (далее по тексту -системы) предназначены для измерений хроматической дисперсии, поляризационной модовой дисперсии и спектрального распределения ослабления в одномодовых оптических волокнах, компонентах и кабелях для волоконно-оптических систем передачи (ВОСП).
Внешний вид.
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления
Рисунок № 1
Внешний вид.
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления
Рисунок № 2
Внешний вид.
Системы оптические измерительные с модулями измерения дисперсии и спектрального распределения ослабления
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Fiber Optics |
Номер версии (идентификационный номер) ПО |
V10.06 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель корпуса системы методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным MTS-6000A, MTS-6000AV2, MTS-8000E(V2) с модулями измерения дисперсии и спектрального распределения ослабленияГОСТ 8.608-2012 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений хроматической дисперсии в оптическом волокне».
ГОСТ 8.607-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поляризационной модовой дисперсии в оптическом волокне».
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Поверка
Поверкаосуществляется по документу МП 034.Ф3-17 «ГСИ. Системы оптические измерительные MTS-6000A, MTS-6000AV2, MTS-8000E(V2) с модулями измерения дисперсии и спектрального распределения ослабления. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 июля 2017 г.
Основные средства поверки:
Государственный рабочий эталон единицы хроматической дисперсии в диапазоне от -350 пс/нм до +350 пс/нм по ГОСТ 8.608-2012.
Основные метрологические характеристики:
Спектральный диапазон от 1260 до 1650 нм.
Пределы допускаемой абсолютной погрешности при воспроизведении единицы хроматической дисперсии ±1 пс/нм.
Длина волны нулевой дисперсии 1312,3 нм для G.652; 1552,7 нм для G.653.
Пределы допускаемой абсолютной погрешности при воспроизведении длины волны нулевой дисперсии 0,3 нм.
Государственный рабочий эталон единицы поляризационной модовой дисперсии в диапазоне воспроизведения от 0,05 до 120 пс по ГОСТ 8.607-2012.
Основные метрологические характеристики:
Пределы допускаемой абсолютной погрешности при воспроизведении единицы поляризационной модовой дисперсии (на рабочих длинах волн оптического излучения 1310±30 и 1550±30 нм), пс ± (0,012+0,005^ А), где А - значение ПМД.
Государственный рабочий эталон средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-10 до 10-2 Вт на длинах волн от 500 до 1700 нм (РЭСМ-ВС) по ГОСТ 8.585-2013:
- пределы допускаемой относительной погрешности измерений средней мощности в рабочем спектральном диапазоне: ± 5 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма Viavi Solutions Deutschland GmbH, ГерманияАдрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm, Germany
Телефон: +49 (0)7121 86 0
W eb-сайт: http://www.viavisolutions.com
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ» в г. Москве (Филиал ООО «Виави Солюшнз Дойчланд ГмбХ »)ИНН:9909288664
Адрес: 115093, г. Москва, ул. Павловская, д. 7
Телефон: +7(495)956-47-60
Факс: +7(495)956-47-62
W eb-сайт: http://www.viavisolutions.com
E-mail: Julia.Kolomoets@viavisolutions.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (499) 792-07-03
E-mail: vniiofi@vniiofi.ru
Принцип действия в части измерений хроматической дисперсии (ХД) основан на фазосдвиговом методе, который заключается в измерении разности фаз модулированного оптического излучения между опорным и измерительным каналами системы в требуемом спектральном диапазоне. Результатом измерений является производная от фазовой задержки по длине волны (дисперсионная кривая), выраженная в пс/нм, а также длина волны нулевой дисперсии, выраженная в нм.
Принцип действия в части измерений поляризационной модовой дисперсии (ПМД) основан на методе фиксированного анализатора, который заключается в регистрации модуляции средней мощности оптического излучения на выходе анализатора при сканировании по длине волны в требуемом спектральном диапазоне. Результатом измерений является среднее значение ПМД в спектральном диапазоне сканирования.
Принцип действия в части измерений спектрального распределения ослабления (АР)
основан на методе вносимых потерь, который заключается в последовательном измерении средней мощности оптического излучения для каждой длины волны в требуемом спектральном диапазоне сначала без объекта измерений (оптического волокна) для получения опорного измерения в системе источник-приёмник, а затем вместе с объектом измерений в системе источник-объект-приёмник. Результатом измерений является разность полученных значений средней мощности для каждой длины волны оптического излучения.
Система состоит из базового блока, выполненного в модификациях MTS-6000A,
MTS-6000AV2, MTS-8000E(V2), каждая из которых может комплектоваться сменными модулями измерения дисперсии и спектрального ослабления следующих моделей: E81DISPAP, E81MRDISPAP, E81CD, E81PMD. Сменные измерительные модули различаются набором и значениями измеряемых параметров и предназначены для выполнения следующих функций: сервисных функций в прилагаемом меню.
-
- модуль E81DISPAP предназначен для измерений ХД, ПМД, АР;
-
- модуль E81MRDISPAP, предназначен для измерений ХД, ПМД;
-
- модуль Е81 CD предназначен для измерений ХД;
-
- модуль E81PMD предназначен для измерений ПМД.
Модификации базового блока различаются габаритными размерами и набором
Базовый блок системы выполняет функции обработки и отображения результатов измерений, полученных от сменных измерительных модулей в удобном для оператора виде.
Сменные измерительные модули устанавливаются в специальную корзину, интегрированную с базовым блоком и фиксируются при помощи установочных винтов.
Конструктивно система представляет собой портативный прибор в прямоугольном корпусе с цветным сенсорным дисплеем и кнопками управления на лицевой панели.
Общий вид систем оптических измерительных MTS-6000A, MTS-6000AV2, MTS-8000E(V2) с модулями измерения дисперсии и спектрального ослабления представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места размещения наклейки со знаком утверждения типа представлены на рисунках 2-3.
модификация
MTS-8000E(V2)
модификация
MTS-6000A
модификация
MTS-6000AV2
Модули измерения дисперсии и спектрального распределения ослабления
Рисунок 1 - Общий вид систем оптических измерительных MTS-6000A, MTS-6000AV2, MTS-8000E(V2) с модулями измерения дисперсии и спектрального распределения ослабления
Место размещения наклейки со знаком утверждения типа
Место
пломбирования
Место нанесения маркировки

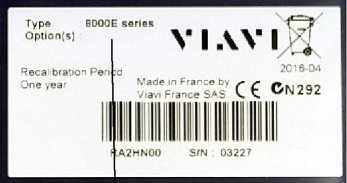

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место размещения наклейки со знаком утверждения типа базового блока модификации MTS-8000E(V2)
Место нанесения маркировки
Место размещения наклейки со знаком утверждения типа
Место
пломбирования

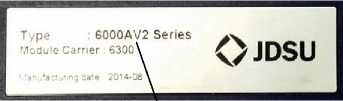

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место размещения наклейки со знаком утверждения типа базового блока модификаций МТS-6000А, МТS-6000АV2
Таблица 6 -
Наименование |
Обозначение |
Количество. |
Базовый блок MTS-6000A, MTS-6000AV2, MTS-8000E1} |
- |
1 шт |
Модуль E81DISPAP, E81MRDISPAP, E81CD, E81PMD2 |
- |
1 шт |
Источник оптического излучения OBS500, OBS550, E81BBS2A3) |
1 шт | |
Сетевой адаптер |
- |
1 шт |
Руководство по эксплуатации на USB флэш-накопителе |
- |
1 шт |
Кейс/сумка для переноски |
- |
1 шт |
Методика поверки |
МП 034.Ф3-17 |
1 экз. |
|
Таблица 2 - Метрологические характеристики модулей E81DISPAP, E81MRDISPAP
Наименование характеристик |
Значение характеристик | |
E81DISPAP |
E81MRDISPAP | |
Рабочий спектральный диапазон при измерении | ||
ПМД, нм |
от 1460 до 1640 | |
Диапазон измерений ПМД, пс |
от 0,08 до 120 | |
Динамический диапазон измерений ПМД, дБ - при использовании источников излучения Е81ВВS2A, OBS500 |
53 |
42 |
|
53 |
42 |
в режиме «НО» |
65 |
52 |
Пределы допускаемой абсолютной погрешности |
±(0,02+0,02-PMD), | |
измерений ПМД, пс |
где PMD - измеряемая ПМД, пс | |
(для длины волны 1550 нм) | ||
Рабочий спектральный диапазон при измерении ХД, нм |
от 1260 до 1640 |
от 1435 до 1640 |
Динамический диапазон измерений ХД, дБ
|
45 |
30 |
- при использовании источника излучения OBS550 |
45 |
30 |
в режиме «ВВ» - при использовании источника излучения OBS550 |
45 |
30 |
в режиме «НО» |
55 |
43 |
Диапазон измерений ХД, пс/нм |
от -350 до +350 | |
Пределы допускаемой абсолютной погрешности измерений ХД, пс/нм |
±41) |
±41) |
Пределы допускаемой абсолютной погрешности измерений длины волны нулевой дисперсии, нм |
±1,5 |
±4,5 |
Рабочий спектральный диапазон измерений спектрального распределения ослабления, нм |
от 1260 до 1640 |
- |
Наименование характеристик |
Значение характеристик | |
E81DISPAP |
E81MRDISPAP | |
Динамический диапазон измерений спектрального распределения ослабления, дБ - при использовании источника излучения Е81ВВS2A, OBS500 |
55 | |
|
48 | |
в режиме «НО» |
60 | |
Пределы допускаемой абсолютной погрешности измерений спектрального распределения ослабления (для длины оптического волокна 12700 м), дБ - на длине волны 1310 нм |
±0,17 | |
- на длине волны 1550 нм |
±0,11 | |
- на длине волны 1625 нм |
±0,11 | |
Значение соответствует 0,32 пс/нмжм (в соответствии с ГОСТ Р МЭК 60793-1-42-2013) | ||
при длине оптического волокна 12,7 км |
Таблица 3 - Метрологические характеристики модуля E81CD
Наименование характеристик |
Значение характеристик |
Рабочий спектральный диапазон при измерении ХД, нм |
от 1260 до 1640 |
Динамический диапазон измерений ХД, дБ - при использовании источника излучения Е81ВВS2A |
45 |
- при использовании источника излучения OBS500 |
45 |
- при использовании источника излучения OBS550 в режиме «ВВ» |
45 |
- при использовании источника излучения OBS550 в режиме «НО» |
55 |
Диапазон измерений ХД, пс/нм |
от -350 до +350 |
Пределы допускаемой абсолютной погрешности измерений ХД (для длины оптического волокна 12700 м), пс/нм |
±41) |
Пределы допускаемой абсолютной погрешности измерений длины волны нулевой дисперсии, нм |
±1,5 |
1) Значение соответствует 0,32 пс/нмжм (в соответствии с ГОСТ при длине оптического волокна 12,7 км |
Р МЭК 60793-1-42-2013) |
Таблица 4 - Метрологические характеристики модуля E81PMD
Наименование характеристик |
Значение характеристик |
Рабочий спектральный диапазон при измерении ПМД, нм |
от 1460 до 1640 |
Диапазон измерений ПМД, пс |
от 0,08 до 120 |
Динамический диапазон измерений ПМД, дБ: - при использовании источников излучения Е81ВВS2A, OBS500 |
53 |
- при использовании источника излучения OBS550 в режиме «ВВ» |
53 |
- при использовании источника излучения OBS550 в режиме «nD» |
65 |
Пределы допускаемой абсолютной погрешности измерений ПМД (для длины волны 1550 нм) , пс |
±(0,02+0,02-PMD), где PMD - измеряемая ПМД, пс |
Таблица 5 - Основные технические характеристики
Наименование характеристик |
Значение характеристик |
Электропитание осуществляется: - модификации МТS-6000А, МТS-6000АV2 от Li-Ion батареи напряжением, В |
12 |
- модификации МТS-8000Е(V2) - от одной или двух Li-Ion батарей напряжением, В |
12 |
- от сети переменного тока через блок питания (сетевой адаптер) напряжением, В |
220±22 |
частотой, Гц |
50,0±0,5 |
Габаритные размеры (высотахширинахглубина), мм, не более Модификация MTS-6000A |
285x189x95 |
Модификация MTS-6000AV2 |
290x188x97 |
Модификация MTS-8000E(V2) |
326x267x133 |
Масса, кг, не более - модификации MTS-6000A, MTS-6000AV2 со сменным измерительным модулем и батареей |
3,4 |
- модификация MTS-8000E(V2) со сменным измерительным модулем и двумя батареями |
6,0 |
Условия эксплуатации: -температура окружающей среды, °С |
от 0 до +40 |
-относительная влажность воздуха, % (при +30оС) |
от 0 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
