Номер по Госреестру СИ: 44776-19
44776-19 Вольтметры универсальные
(В7-73)
Назначение средства измерений:
Вольтметры универсальные В7-73 (далее - вольтметры) предназначены для измерений напряжения постоянного и переменного токов, силы постоянного и переменного токов, электрического сопротивления постоянному току, частоты и периода электрических сигналов.
Внешний вид.
Вольтметры универсальные
Рисунок № 1
Внешний вид.
Вольтметры универсальные
Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным В7-73
ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта № 1053 от 29.05.2018 г. об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2409 Гц
Приказ Росстандарта № 575 от 14.05.2015 г. об утверждении государственной поверочной схеме для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
Приказ Росстандарта №146 от 15.02.2016 г. об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
Приказ Росстандарта № 2091 от 01.10.2018 г. об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 100 А
ГОСТ 8.027 - 2011 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ РБ 100363840.007 - 2002 Вольтметры универсальные В7-73. Технические условия
Поверка
Поверкаосуществляется по документу РУВИ.411182.009 МП (МП. МН 1101 - 2002), согласованному БелГИМ 15.02.2002 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ 8.027-2011, по Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10-1 до 2409 (утвержденной приказом Росстандарта № 1053 от 29.05.2018 г.), по Государственной поверочной схеме для средств измерений силы переменного электрического тока от 1- 10-8 до 100 А в диапазоне частот от 1- 10-1 до Г 106 Гц (утвержденной приказом Росстандарта № 575 от 14.05.2015 г.), по Государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 до 100 А (утвержденной приказом Росстандарта № 2091 от 01.10.2018 г.), (калибратор-вольтметр универсальный Н4-12 с усилителем напряжения Н4-17БУ и с преобразователем напряжение-ток Я9-44);
-
- частотомер электронно-счетный Ч3-63, регистрационный номер в федеральном информационном фонде 9084-83;
- рабочие эталоны 3-го разряда по Государственной поверочной схеме для средств измерений электрического сопротивления (утвержденной приказом Росстандарта № 146 от 15.02.2016 г.), (меры электрического сопротивления постоянного тока Р331, Р4013, Р4023, Р3026, Р4030, Р4033).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вольтметров с требуемой точностью.
Знак поверки наносится на заднюю панель вольтметра.
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийским научно-исследовательским институтом метрологии имениД.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Вольтметры представляют собой комплексное устройство преобразования измеряемых величин в цифровой код. Основой аналоговой части является аналого-цифровой преобразователь (АЦП) интегрирующего типа, построенный на принципе широтно-импульсной модуляции. Цифровая часть представляет собой микропроцессорное устройство управления. Вольтметр В7-73 имеет два исполнения: В7-73/1 и В7-73/2. Вольтметр В7-73/1 обеспечивает обмен информацией через интерфейс типа канал общего пользования (IEEE488), вольтметр В7-73/2 обеспечивает обмен информацией через интерфейс типа «Стык С2» (RS232), управление работы вольтметра В7-73 осуществляется с помощью клавиатуры через порт клавиатуры.
Вольтметр опломбирован на задней панели в одном из отверстий крепежных винтов.
Общий вид вольтметра приведен на рисунке 1.

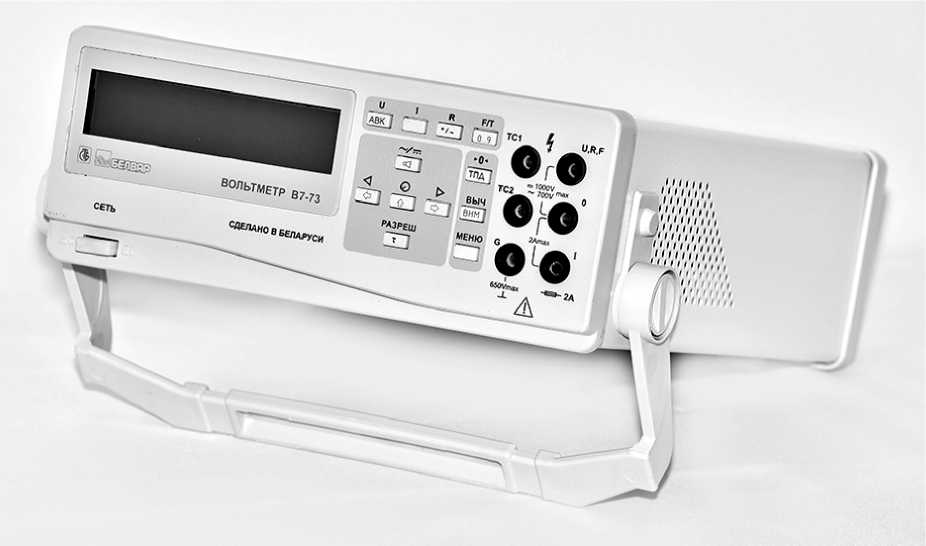

Рисунок 1 - Общий вид вольтметра В7-73
Место нанесения оттиска поверительного клейма
Место нанесения знака поверки в виде клейма-
наклейки
наклейки на задней панели вольтметров.

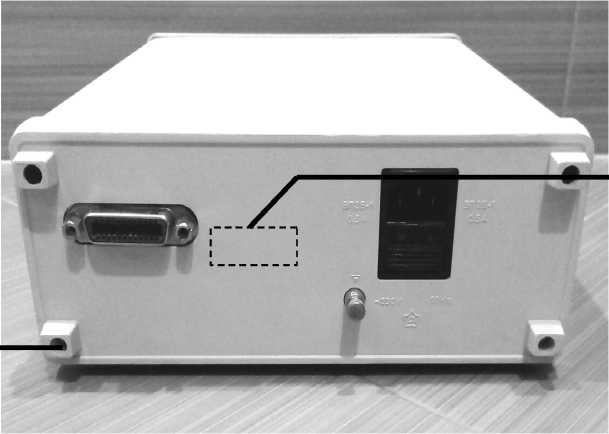

Рисунок 2 - Место нанесения оттиска поверительного клейма и знака поверки в виде клейма-
