Номер по Госреестру СИ: 60695-15
60695-15 Толщиномеры ультразвуковые
(SONOWALL 50, SONOWALL 60)
Назначение средства измерений:
Толщиномеры ультразвуковые SONOWALL 50, SONOWALL 60 (далее - толщиномеры) предназначены для измерения толщины материалов, полуфабрикатов и готовых изделий.
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 1
Внешний вид.
Толщиномеры ультразвуковые
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) SONOWALL 50, SONOWALL 60, установленное на толщиномер выполняет следующие функции: управление электронным блоком толщиномера, изменение настроек, цифровая обработка сигналов, отображение результатов измерений на жидкокристаллическом индикаторе.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
Идентификационное наименование ПО |
SONOWALL 50 SONOWALL 60 |
Уровень защиты ПО «SONOWALL» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИЙ» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в документах «Толщиномер ультразвуковой SONOWALL 50. Руководство по эксплуатации» и «Толщиномер ультразвуковой SONOWALL 60. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым SONOWALL 50, SONOWALL 60
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу 433-108-2015МП «Толщиномеры ультразвуковые SONOWALL 50 SONOWALL 60. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 06.02.2015 г.
Перечень эталонов, применяемых при поверке:
- меры из комплекта ультразвуковых мер МЭТ-300-40*13 № 28, в диапазоне толщин от 0,6 до 300 мм, ПГ ±(0,04+0,0025 Нэкв) (Госреестр № 51230-12).
Изготовитель
Фирма SONOTEC Ultraschallsensorik Halle GmbH, Германия Nauendorfer Str. 2, 06112 Halle (Saale) Germany
Phone: +49 (0) 345 / 133 17-0 Fax: +49 (0) 345 / 133 17-99
E-mail: sonotec@sonotec.de www.sonotec.eu
Заявитель
ЗАО «ТЕККНОУ»
Адрес: 196066, г. Санкт-Петербург, Московский пр., д. 212, а/я 32.
Teл.: (многоканальный) (812) 324-56-27. Факс: (812) 324-56-29
Email: info@tek-know.ru
www.tek-know.ru
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru
Толщиномер является ультразвуковым портативным измерительным прибором неразрушающего контроля и предназначен для ручного использования. Принцип действия толщиномера основан на измерении толщины материала путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных эхосигналов. Короткий электрический импульс, генерируемый прибором, преобразуется в ультразвуковой импульс. Данный импульс передается датчиком через акустический гель вовнутрь тестируемого объекта, часть звука отражается и попадает через акустический гель обратно на датчик. Приемное устройство преобразует отраженный звук в электрический импульс. Толщиномер оценивает этот сигнал и определяет время между подачей датчиком импульса и получением отраженного от задней стенки эхо-сигнала. После этого, исходя из скорости звука, рассчитывается толщина стенки тестируемого объекта. Управление толщиномером производится с панели электронного блока. Толщиномер SONOWALL 50 имеет возможность передачи данных измерений в персональный компьютер через порт USB и интегрированный калибровочный образец. Толщиномер SONOWALL 60 имеет возможность измерения через толщину покрытия до 20 мм.
Общий вид толщиномеров представлен на рисунках 1 и 2.

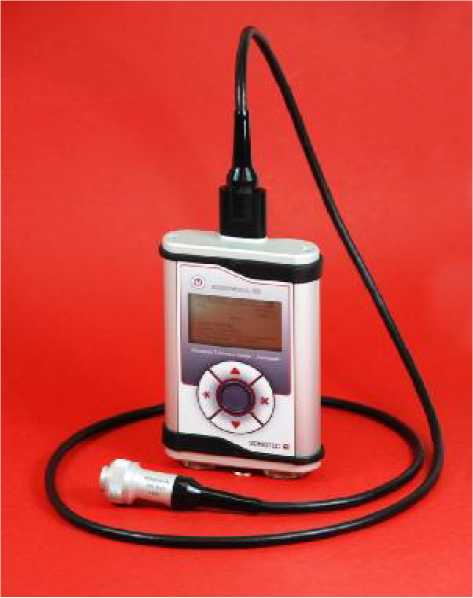

Рисунок 1 - Общий вид толщиномера SONOWALL 50

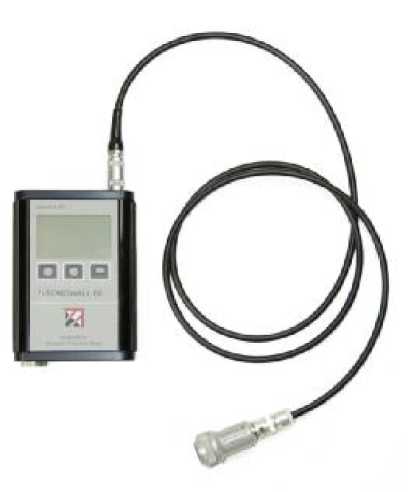

Рисунок 2 - Общий вид толщиномера SONOWALL 60
Место пломбирования толщиномеров находится на торцах и наносится на скрепляющий корпус винт.
Комплект поставки толщиномеров приведен в таблице 3. Таблица 3
Наименование |
SONOWALL50 |
SONOWALL60 |
Количество |
1 |
2 |
3 |
4 |
Прибор с интегрированным калибровочным образцом толщины |
+ |
1 | |
Прибор |
+ |
1 | |
Калибровочный образец толщины |
+ |
1 | |
Датчик с кабелем (SW2-21, SW2-21, SW5-22) |
+ |
3 | |
Датчик (2,25 МГц, 3 МГц, 5 МГц) |
+ |
3 | |
Кабель датчика (1,5 м) |
+ |
1 | |
Руководство по эксплуатации |
+ |
+ |
1 |
Защитный силиконовый футляр |
+ |
1 | |
Сумка для переноски |
+ |
1 | |
Ремень для переноски на плече |
+ |
1 | |
Запасные мембраны |
+ |
1 | |
Батареи АА Procell |
+ |
2 | |
Батареи АА LR6 (1,5 V) |
+ |
2 | |
Акустический гель |
+ |
+ |
1 |
Паспорт |
+ |
1 | |
Методика поверки |
+ |
+ |
1 |
USB кабель |
+ |
1 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
Установочный CD с программным обеспечением |
+ |
1 | |
Наплечный ремень |
+ |
1 | |
Смазка для мембран |
+ |
1 |
приведены в таблице 2.
Таблица 2
Наименование параметров |
SONOWALL 50 |
SONOWALL 60 |
Диапазон устанавливаемых значений скорости звука, м/с |
1000 - 10000 |
2000 - 7000 |
Диапазон измерений толщины с УЗ датчиками (по стали), мм:
|
5 - 300 0,6 - 250 0,6 - 250 |
3 - 250 2 - 150 1 - 50 |
Разрешение, мм |
0,1 |
0,1 0,05 |
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±(0,1+0,005Н) ±(0,1+0,005Н) ±(0,05+0,005Н) где Н - измеренное значение, мм | |
Регистрация данных |
до 100000 результатов измерений |
нет |
Электропитание |
две щелочные батареи по 1,5 В тип АА (LR6), или через USB разъем при подключении к ПК |
две щелочные батареи по 1,5 В тип АА (LR6) |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 | |
Габаритные размеры (ДхШхВ), мм, не более |
128x80x28 |
115x85x25 |
Масса, кг, не более |
0,260 |
0,275 |
