Номер по Госреестру СИ: 75893-19
75893-19 Осциллографы
(С1-157)
Назначение средства измерений:
Осциллографы С1-157 (далее - осциллографы) предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 100 МГц, а также для измерения параметров двух- и трехполюсников при помощи встроенного тестера компонентов.
Внешний вид.
Осциллографы
Рисунок № 1
Внешний вид.
Осциллографы
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на корпус осциллографов методом офсетной печати и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам С1-157
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
УШЯИ.411161.026 ТУ Осциллограф С1-157. Технические условия
Поверка
Поверкаосуществляется по документу УШЯИ.411161.026 (МП МРБ МП.2764-2018) «Осциллограф С1-157. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 20.01.2018 г.
Основные средства поверки:
- калибратор осциллографов импульсный И1-9 (рег. № 5787-76), диапазон напряжения постоянного тока от 30 мкВ до 100 В, пределы допускаемой относительной погрешности установки напряжения постоянного тока ±0,25 %, диапазон периода следования импульсов от 10 нс до 10 с, пределы допускаемой относительной погрешности установки периода следования импульсов ±1 • 10-4;
-
- генератор испытательных импульсов И1-14 (рег. № 7512-79), диапазон периода следования импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ±10 %, длительность фронта импульсов 1 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ±10 %, диапазон амплитуды импульсов от 0 до 20 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ±10 %;
-
- частотомер электронно-счетный Ч3-63 (рег. № 9084-90), диапазон частот от 0,1 до 200 МГц, пределы допускаемой относительной погрешности ±5 •IO-7;
-
- вольтметр универсальный цифровой В7-46 (рег. № 11204-88): диапазон напряжения постоянного тока от 1 мВ до 1000 В, пределы допускаемой относительной погрешности ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографа или на свидетельство о поверке.
Изготовитель
Унитарное предприятие «Завод СВТ» (УП «Завод СВТ»), Республика Беларусь Адрес: 220005, Республика Беларусь, г. Минск, пр. Независимости, 58, к. 11, к. 801 Телефон: +375 17 293-94-68, факс: +375 17 284-46-47
E-mail: info@zsvt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия осциллографов основан на использовании входного сигнала в качестве управляющего сигнала электронно-лучевой трубки, на экране которой исследуемый сигнал индицируется.
Осциллографы содержат следующие составные части: аттенюатор канала А; аттенюатор канала Б; усилитель предварительный Y; линия задержки; усилитель выходной Y; усилитель горизонтального отклонения; усилитель импульсов подсвета; блок развертки; калибратор; блок управления; электронно-лучевая трубка (ЭЛТ); тестер компонентов; блок питания, в состав которого входит схема управления ЭЛТ.
Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ.
Тракт горизонтального отклонения осциллографов обеспечивает автоколебательный, ждущий и однократный режимы работы.
В усилителе предварительном осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или их суммы, а также наряду с ними канала синхронизации).
Выходной усилитель Y усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ. В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ.
Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов.
Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки.
Тестер компонентов служит для измерения параметров двух- и трехполюсников.
Осциллографы являются переносными приборами. Ручка переноски позволяет установить осциллограф под требуемым углом.
Внешний вид осциллографов представлен на рисунке 1. Схема пломбировки осциллографов от несанкционированного доступа с указанием места нанесения знака поверки приведена на рисунке 2.
Защита от несанкционированного доступа производится на предприятии-изготовителе с помощью специальных пломб на задней панели корпуса приборов.
Место нанесения знака утверждения типа

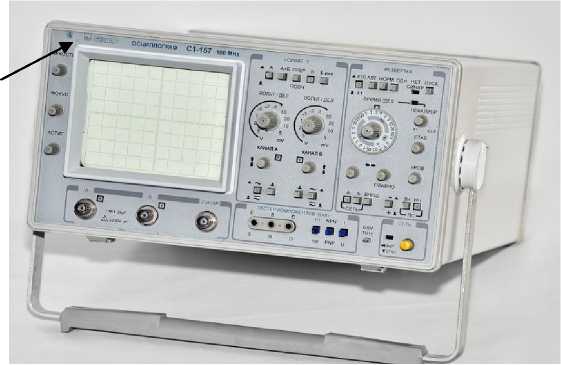

Рисунок 1 - Внешний вид осциллографов
Место нанесения клейма наклейки
Место пломбирования

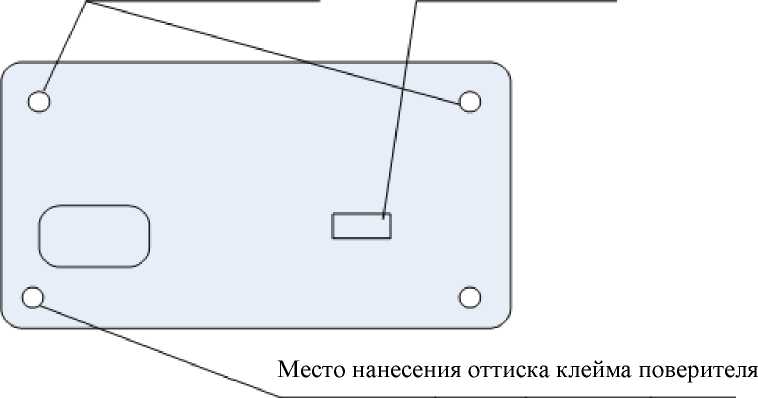

Рисунок 2 - Схема пломбировки осциллографов (вид сзади) от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 3 - Комплект поставки
Наименование, тип |
Обозначение |
Количество |
Осциллограф С1-157 |
УШЯИ.411161.026 |
1 |
Комплект ЗИП: |
УШЯИ.305654.041 |
1 |
- делитель 1:10 |
НР-9250 |
2 |
- переход |
BNC-T |
2 |
- кабель N1 |
Тг4.850.252 |
2 |
- шнур сетевой |
SCZ-1 |
1 |
- зажим |
ЕЭ4.835.062-26 |
1 |
- зажим |
ЕЭ4.835.062-27 |
1 |
- зажим |
ЕЭ4.835.062-28 |
1 |
- отвертка |
ГВ6.890.023 |
1 |
- вставка плавкая ВП2Б-1В 3,15 А 250 В |
ОЮО.481.005ТУ |
2 |
Эксплуатационная документация: - руководство по эксплуатации |
УШЯИ.411161.026 РЭ |
1 |
- формуляр |
УШЯИ.411161.026 ФО |
1 |
- методика поверки |
УШЯИ.411161.026 МП (МРБ МП.2764-2018) |
1 |
Коробка |
УШЯИ.305136.024-02 |
1 |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон коэффициентов отклонения, В/дел |
от 5-10-3 до 5 |
Диапазон коэффициентов развертки, мкс/дел |
от 240’2 до 2-105 |
Пределы допускаемой относительной погрешности коэффициентов отклонения:
|
±3,0 (±4,0 с делителем 1:10) ±4,5 (±6,0 с делителем 1:10) |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности коэффициентов развертки: - в нормальных условиях применения, % |
±4,0 (±5,0 с растяжкой) |
- в рабочих условиях применения, % |
±6,0 (±7,5 с растяжкой) |
Пределы допускаемой относительной погрешности при измерении временных интервалов для коэффициентов развертки от 0,02 до 0,5 мкс/дел с включенной растяжкой и для коэффициентов развертки 0,02 и 0,05 мкс/дел без растяжки: - в нормальных условиях применения, % |
±5,0 |
- в рабочих условиях применения, % |
±7,5 |
Параметры входов каналов: - входное активное сопротивление, МОм |
1,00±0,03 |
- входная емкость, пФ, не более |
25 |
Параметры переходной характеристики каждого из каналов, не более: - время нарастания, нс |
3,5 (3,5 с делителем 1:10) |
- выброс, % |
6 (10 с делителем 1:10) |
- время установления, нс |
18 (25 с делителем 1:10) |
- неравномерность на участке установления, % |
6 (10 с делителем 1:10) |
Параметры входов каналов непосредственного входа: - входное активное сопротивление, МОм |
1,00±0,03 |
- входная емкость, пФ, не более |
25 |
Параметры входов каналов при работе с делителем 1:10: - входное активное сопротивление, МОм |
10,0±0,3 |
- входная емкость, пФ, не более |
20 |
Диапазон частот синхронизации, МГц |
от 1-10-5 до 100 |
Предельные уровни сигнала при внутренней синхронизации в диапазоне частот от 10 Гц до 30 МГц: - минимальный уровень, дел, не более |
0,8 |
- максимальный уровень, дел, не менее |
8,0 |
Предельные уровни сигнала при внутренней синхронизации в диапазоне частот от 30 до 100 МГц: - минимальный уровень, дел, не более |
2 |
- максимальный уровень, дел, не менее |
8 |
Предельные уровни сигнала при внешней синхронизации: - минимальный уровень, В, не более |
0,2 |
- максимальный уровень, В, не менее |
10,0 |
Параметры калибратора: - частота следования импульсов, Гц |
1000±10 |
- амплитуда, В |
0,600±0,006 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочая часть экрана ЭЛТ, мм: | |
- ширина |
100 |
- высота |
80 |
Число каналов |
2 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Питание от сети переменного тока частотой от 49 до 51 Гц, В |
230±23 |
Потребляемая мощность, В^А, не более |
80 |
Масса, кг, не более |
8 |
Средняя наработка на отказ, ч, не менее |
8000 |
Среднее время восстановления работоспособного состояния, ч, не более |
3 |
Габаритные размеры, мм, не более: - длина |
395 |
- ширина |
338 |
- высота |
169 |
Нормальные условия применения: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
от 30 до 80 |
Рабочие условия применения: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность воздуха при температуре +25°С, %, не более |
90 |
