Номер по Госреестру СИ: 74138-19
74138-19 Генераторы сигналов
(N5191А, N5193А)
Назначение средства измерений:
Генераторы сигналов N5191 А, N5193 А (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 10 МГц до 40 ГГц.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) генераторов представляет собой приложение, работающее в программной среде, установленной на встроенный компьютер генераторов.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде генераторов при помощи специальных программ-идентификаторов. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
N5191A UXG Agile Signal Generator Firmware |
N5193A UXG Agile Signal Generator Firmware |
Номер версии (идентификационный номер) ПО |
не ниже А01.65 |
не ниже А01.65 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов N5191A, N5193A
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 651-18-064 МП «Инструкция. Генераторы сигналов N5191A, N5193A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» «30» октября 2018 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде, воспроизводимые частоты 5; 10 МГц; пределы допускаемой относительной погрешности воспроизведения частоты ±5-10’п;
-
- частотомер универсальный 53152, регистрационный № 41567-09 в Федеральном информационном фонде;
-
- блок измерительный N1914A, регистрационный №57386-14 в Федеральном информационном фонде;
-
- преобразователь 8487D, регистрационный №58320-14 в Федеральном информационном фонде;
-
- преобразователь Е9304А, регистрационный №57387-14 в Федеральном информационном фонде;
-
- анализатор спектра E4447A, регистрационный № 56128-14 в Федеральном информационном фонде;
-
- анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A, регистрационный № 37181-08 в Федеральном информационном фонде;
-
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А, регистрационный № 37152-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», МалайзияАдрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 (495) 797-39-00; +7 (495) 797-39-01
Web-сайт: www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
Почтовый адрес: 141570, Московская область, Солнечногорский район,
п/о Менделеево
Телефон (факс): +7 (495) 526-63-00; +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной и фазовой модуляциями.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведен в таблицах 1, 2.
Таблица 1 - Опции генераторов N5193A
Опция |
Функциональное назначение |
520 |
Диапазон частот от 10 МГц до 20 ГГц |
540 |
Диапазон частот от 10 МГц до 40 ГГц |
FR1 |
Разрешение по частоте 0,001 Гц |
SS1 |
Скорость перестройки 1 мкс |
SS4 |
Скорость перестройки менее 180 нс в частотном диапазоне до 6,89 ГГц и 370 нс в частотном диапазоне свыше 6,89 ГГц |
AT2 |
Механический и электронный аттенюатор с расширенным диапазоном |
EP1 |
Опция снижения уровня фазового шума |
UNT |
АМ, ЧМ, ФМ, НЧ-выход и узкополосная линейно-частотная модуляция |
WC1 |
Широкополосная линейно-частотная модуляция |
PM1 |
Импульсная модуляция |
1EM |
Размещение всех разъемов на задней панели прибора |
1ED |
Выходной разъем типа N (розетка) |
CC1 |
Интерфейс ввода/вывода 100-pin LVDS |
CC2 |
Интерфейс ввода/вывода 50-pin BCD |
CC3 |
Интерфейс ввода/вывода 10-Gb Ethernet |
SSD |
Дополнительный съемный накопитель |
Таблица 2 - Опции генераторов N5191A
Опция |
Функциональное назначение |
52E |
Диапазон частот от 10 МГц до 20 ГГц |
54E |
Диапазон частот от 10 МГц до 40 ГГц |
FR1 |
Разрешение по частоте 0,001 Гц |
SS3 |
Скорость перестройки менее 180 нс в частотном диапазоне до 6,89 ГГц и 370 нс в частотном диапазоне свыше 6,89 ГГц |
AT2 |
Механический и электронный аттенюатор с расширенным диапазоном |
UT1 |
AM, ЧМ, ФМ, НЧ-выход и узкополосная линейно-частотная модуляция |
WC2 |
Широкополосная линейно-частотная модуляция |
PM2 |
Импульсная модуляция |
1EM |
Размещение всех разъемов на задней панели прибора |
1ED |
Выходной разъем типа N (розетка) |
CC1 |
Интерфейс ввода/вывода 100-pin LVDS |
CC2 |
Интерфейс ввода/вывода 50-pin BCD |
CC3 |
Интерфейс ввода/вывода 10-Gb Ethernet |
SSD |
Дополнительный съемный накопитель |
Общий вид генераторов представлен на рисунках 1, 2, 3.
Место нанесения знака утверждения типа

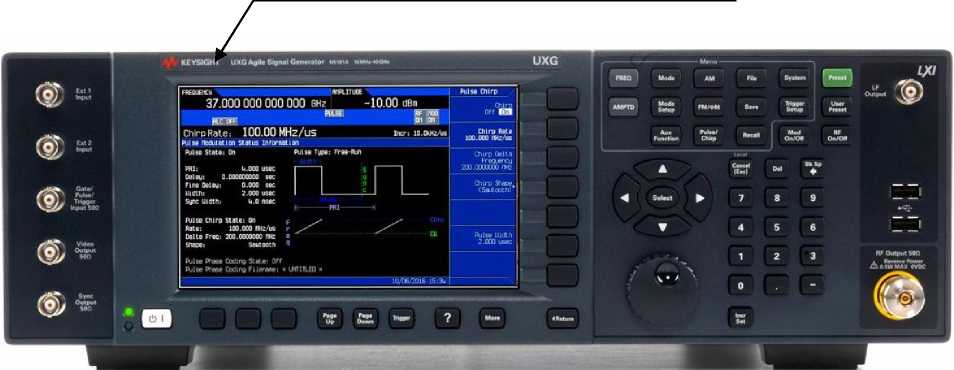

Рисунок 1 - Общий вид лицевой панели генератора сигналов N5193 А
Место нанесения знака утверждения типа

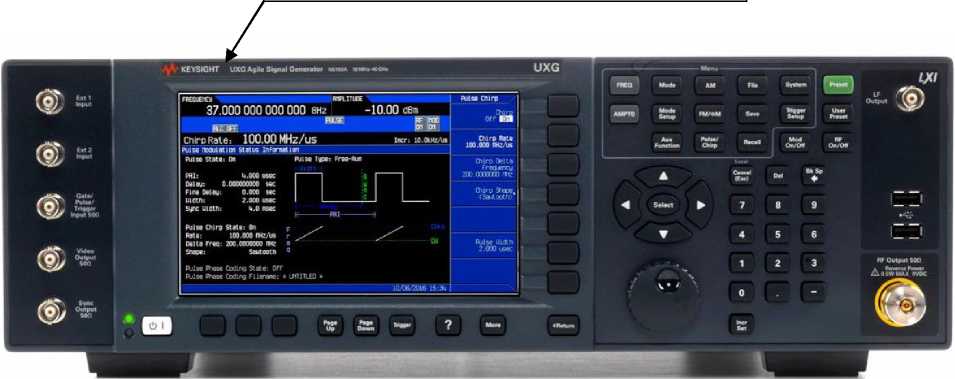

Рисунок 2 - Общий вид лицевой панели генераторов сигналов N5191A
Место пломбировки от несанкционированного доступа

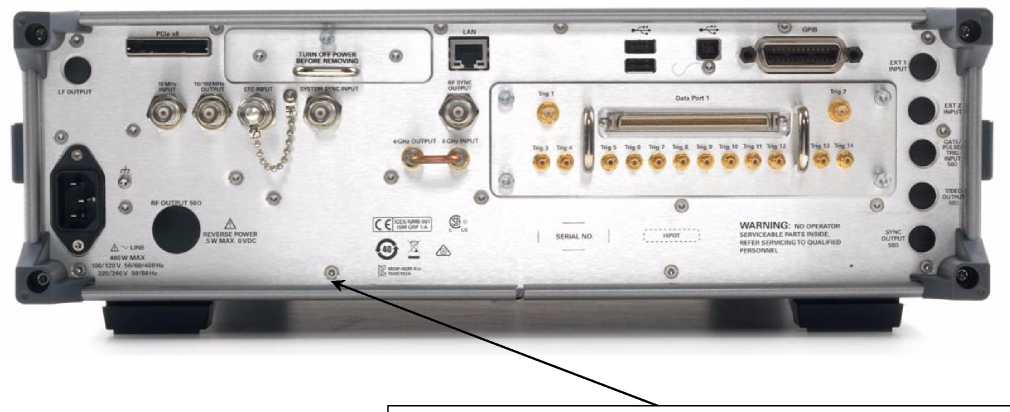

Рисунок 3 - Общий вид задней панели генераторов N5191A и N5193A
генераторов приведены в таблицах 4 - 6.
Таблица 4 - Метрологические характеристики генератора N5191А
Наименование характеристики |
Значения | |
Частотные характеристики | ||
опция 52Е |
опция 54Е | |
Частотный диапазон, Гц |
от 1-107 до 24010 |
от 1-107 до 44010 |
Пределы допускаемой относительной погрешности установки частоты опорного источника частоты за год |
±340- |
8 |
Выходные характеристики | ||
Диапазон установки ослабления | ||
встроенным ступенчатым аттенюатором (опция АТ2), дБ | ||
- электронный |
от 0 до 65 | |
- механический |
от 0 до 85 | |
Шаг встроенного ступенчатого аттенюатора (опция АТ2), дБ |
5 |
Наименование характеристики |
Значения | |||||
Максимальная выходная мощ- |
опция 52Е |
опция 54Е | ||||
ность, дБм1): |
стан- |
опция |
опция |
стан- |
опция |
опция |
дартная |
АТ2 |
АТ2 |
дарт- |
АТ2 |
АТ2 | |
комплек- |
элек- |
элек- |
ная |
элек- |
элек- | |
тация |
тронный |
трон- |
ком- |
трон- |
трон- | |
аттенюа- |
ный ат- |
плек- |
ный ат- |
ный | ||
тор вы- |
тенюа- |
тация |
тенюа- |
атте- | ||
ключен |
тор |
тор вы- |
нюа- | |||
включен |
ключен |
тор | ||||
вклю- | ||||||
чен | ||||||
от 10 МГц до 13 ГГц включ. |
10 |
10 |
-1 |
10 |
8 |
-3 |
св. 13 ГГц до 18 ГГц включ. |
10 |
10 |
-4 |
10 |
8 |
-5 |
св. 18 ГГц до 20 ГГц включ. |
10 |
10 |
-6 |
- |
- |
- |
св. 18 ГГц до 20,55 ГГц включ. |
- |
- |
- |
7 |
6 |
-10 |
св. 20,55 до 25,6 ГГц |
- |
- |
- |
10 |
10 |
-7 |
от 25,6 включ. до 32 ГГц включ. |
- |
- |
- |
7 |
6 |
-8 |
св. 32 ГГц до 40 ГГц |
- |
- |
- |
7 |
7 |
-7 |
Минимальная задаваемая вы- |
опция 52Е |
опция 54Е | ||||
ходная мощность, дБм: |
стан- |
опция |
опция |
стан- |
опция |
опция |
дартная |
АТ2 |
АТ2 |
дарт- |
АТ2 |
АТ2 | |
комплек- |
элек- |
элек- |
ная |
элек- |
элек- | |
тация |
тронный |
трон- |
ком- |
трон- |
трон- | |
аттенюа- |
ный ат- |
плек- |
ный ат- |
ный | ||
тор вы- |
тенюа- |
тация |
тенюа- |
атте- | ||
ключен |
тор |
тор вы- |
нюа- | |||
включен |
ключен |
тор | ||||
вклю- | ||||||
чен | ||||||
от 10 МГц до 20 ГГц включ. |
-10 |
-95 |
-130 |
-10 |
-95 |
-130 |
св. 20 до 40 ГГц |
- |
- |
- |
-10 |
-95 |
-130 |
Наименование характеристики |
Значения | ||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала (с опцией АТ2), дБ | |||||
Частотный диапазон |
Диапазон выходной мощности, дБм |
С опцией 52Е |
С опцией 54Е | ||
автоматическая регулировка уровня включена |
автоматическая регулировка уровня выключена |
автоматическая регулировка уровня включена |
автоматическая регулировка уровня выключена | ||
от 10 МГц до 17 ГГц включ. св. 17 до 20 ГГц включ. св. 20 до 40 ГГц включ. |
от +10 до +2 включ.2) от +10 до -75 включ.3) от -3 до -65 включ. 4) менее -65 до -90 включ.4) от +5 до -10 включ.5) менее -10 до -80 включ.5) от -3 до -65 включ.4) менее -65 до -90 включ.4) от +5 до -10 включ.4) от -10 до -80 включ.5) от +10 до 0 включ.2) от +10 до -50 включ.3) менее -50 до -75 включ.3) от -15 до -65 включ.4) от +5 до -10 включ.5) менее -10 до -80 включ.5) |
±1,5 ±1,5 ±1,5 ±2,0 ±1,5 ±1,6 ±1,5 ±2,0 ±1,5 ±1,6 |
±2,0 ±2,0 ±2,0 ±2,5 ±2,0 ±2,5 ±2,5 ±3,0 ±2,5 ±3,0 |
±1,5 ±1,5 ±1,5 ±2,0 ±1,5 ±1,6 ±1,5 ±2,0 ±1,5 ±1,6 ±1,8 ±1,8 ±2,2 ±2,0 ±2,0 ±2,6 |
±2,0 ±2,0 ±2,0 ±2,5 ±2,0 ±2,5 ±2,5 ±3,0 ±2,5 ±3,0 ±4,5 ±4,5 ±4,5 ±4,5 ±4,5 ±4,5 |
Спектральные характеристики | |||||
Г армонические искажения, дБн6), не более | |||||
Частотный диапазон |
значение уровня выходного сигнала +10 дБм, если данное значение установить невозможно, устанавливается максимальное значение уровня выходного сигнала в указанном частотном диапазоне | ||||
от 10 МГц до 1 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 40 ГГц |
-40 -50 -55 | ||||
Субгармоники (значение уровня выходного сигнала +10 дБм, если данное значение установить невозможно, устанавливается максимальное значение уровня выходного сигнала в указанном частотном диапазоне), дБн, не более | |||||
от 1,43 до 2,85 ГГц исключая от 2,85 до 5,7 ГГц исключая от 5,7 до 11,4 ГГц исключая от 11,4 включ. до 16,0 ГГц |
-75 -75 -75 -70 |
Наименование характеристики |
Значения |
Однополосный фазовый шум (значение уровня выходного сигнала +10 дБм, если данное | |
значение установить невозможно, устанавливается максимальное значение уровня выходного | |
сигнала в указанном частотном диапазоне), дБн/Гц7) | |
Частотный диапазон |
Отстройка от несущей 20 кГц |
от 10 МГц до 1,43 ГГц исключая |
-132 |
от 1,43 до 2,85 ГГц исключая |
-125 |
от 2,85 до 5,7 ГГц исключая |
-119 |
от 5,7 до 11,4 ГГц исключая |
-114 |
от 11,4 до 20,0 ГГц включ. |
-109 |
св. 20,0 до 40,0 ГГц (опция 54Е) |
-103 |
Частотный диапазон |
Вспомогательный коэффициент N |
от 10 МГц до 1,43 ГГц исключая |
1 |
от 1,43 до 2,85 ГГц исключая |
2 |
от 2,85 до 5,7 ГГц исключая |
4 |
от 5,7 до 11,4 ГГц исключая |
8 |
от 11,4 до 20,0 ГГц |
16 |
св. 20 до 22,8 ГГц исключая (опция 54Е) |
16 |
от 22,8 включ. до 40,0 ГГц (опция 54Е) |
32 |
Частотная модуляция (Опция UT1) | |
Максимальная частота модулирующего сигнала, МГц |
10 |
Максимальная пиковая частота девиации с опцией UT1, МГц, не более от 10 до 250 МГц исключая |
4 |
от 250 МГц до 8,0 ГГц исключая |
128 |
от 8 до 12,0 ГГц исключая |
192 |
от 12,0 до 18,0 ГГц исключая |
256 |
от 18,0 до 20,0 ГГц включ. |
384 |
св. 20,0 до 26,5 ГГц исключая (опция 54Е) |
384 |
от 26,5 до 31,6 ГГц включ. (опция 54Е) |
512 |
св. 31,6 до 40 ГГц (опция 54Е) |
275 |
Максимальная пиковая частота девиации с опциями UT1 и WC2, ГГц, не более от 10 МГц до 6,89 ГГц включ. |
0,05Гц8) |
св. 6,89 до 20,0 ГГц включ. |
1,100 |
св. 20,0 до 31,25 ГГц включ. (опция 54Е) |
1,100 |
св. 31,25 до 31,6 ГГц включ. (опция 54Е) |
0,750 |
св. 31,6 до 40 ГГц (опция 54Е) |
0,275 |
Разрешающая способность, Гц до 1 кГц включ. |
1 |
свыше 1 кГц |
1 • 10-5 • Кчм9) |
Пределы допускаемой абсолютной погрешности установки девиации (при 1 кГц, девиация 100 кГц), Гц - внутренняя генерация |
±(0,01 • Кчм) |
- внешняя генерация |
±(0,035 • Кчм + 2 0) |
АЧХ10) (КЧм = 100 кГц, 3 дБ), Гц |
от 5 до 1 • 107 |
Г армонические искажения (при 1 кГц, девиация 100 кГц), %, не более |
0,4 |
Наименование характеристики |
Значения |
Фазовая модуляция (опция UT1) | |
Максимальная частота модулирующего сигнала, МГц, не более |
10 |
Максимальная девиация фазы, в зависимости от частоты несущей, рад от 10 МГц до менее 12 ГГц свыше 12 ГГц |
0,05*(^есП)/ fмод12)) 600/ £мод, но не более 12п |
Пределы допускаемой абсолютной погрешности установки девиации фазы (при 1 кГц, девиация 3п), градус
|
±(0,01 • Кфм13)) ±(0,035 • Кфм) |
Разрешающая способность, градус |
0,001 • Кфм |
Г армонические искажения (при 1 кГц, девиация 3 п), %, не более |
0,5 |
Амплитудная модуляция (опция UT1) | |
Коэффициент амплитудной модуляции (Кам), % |
от 0 до 80 |
Пределы допускаемой абсолютной погрешности установки Кам, АРУ включен, % |
±(6 • Кам14) + 1) |
Гармонические искажения (при частоте модулирующей 1 кГц), %, не более: Кам = 30 % Кам = 60 % |
1,5 2,0 |
Импульсная модуляция (опции РМ2) | |
Динамический диапазон импульсного модулирующего сигнала, дБ от 0,4 до 4,2 ГГц исключая от 4,2 до 20,0 ГГц включ. св. 20,0 до 40,0 ГГц |
80 90 80 |
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более от 1,43 до 40,0 ГГц |
10 |
Минимальная ширина импульсного модулирующего сигнала, с, не менее АРУ15) включена АРУ выключена от 10 МГц до 31,6 ГГц включ. св. 31,6 до 40,0 ГГц |
5,0А0"8 1,0-10’8 3,2А0’8 |
Минимальный интервал повторения импульсной последовательности, с, не менее АРУ включена от 10 МГц до 31,6 ГГц включ. св. 31,6 до 40,0 ГГц АРУ выключена от 10 МГц до 31,6 ГГц включ. св. 31,6 до 40,0 ГГц |
6,0А0"8 6,4А0"8 2,0А0"8 6,4А0"8 |
-
1) дБм - дБ относительно 1 мВт;
-
2) - механический и электронный аттенюатор выключены;
-
3) - механический аттенюатор в режиме «Auto», электронный аттенюатор выключен;
-
4) - механический аттенюатор выключен, электронный аттенюатор включен;
-
5) - механический и электронный аттенюаторы в режиме «Auto»;
-
6) дБн - дБ относительно несущей;
-
7) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц;
-
8) f4 - центральная частота, МГц;
-
9) Кчм - частота девиации;
-
10) АЧХ - амплитудно-частотная модуляция;
-
11) f^c - частота несущего сигнала;
-
12) fMOfl - частота модулирующего сигнала;
-
13) Кфм - девиация фазы;
-
14) Кам - коэффициент амплитудной модуляции;
-
15) АРУ - автоматическая регулировка уровня.
Таблица 5 - Метрологические характеристики генератора N5193 А
Наименование характеристики |
Значения | |||||
Частотные характеристики | ||||||
опция 52Е |
опция 54Е | |||||
Частотный диапазон, Гц |
от |
1М07 до 2М010 |
от |
1М07 до 4- |
1010 | |
Пределы допускаемой относительной погрешности установки частоты опорного источника частоты за год |
±3- |
10-8 | ||||
Выходные характеристики | ||||||
Диапазон установки ослабления | ||||||
встроенным ступенчатым аттенюатором (опция АТ2), дБ | ||||||
- электронный |
от 0 до 65 | |||||
- механический |
от 0 до 85 | |||||
Шаг встроенного ступенчатого | ||||||
аттенюатора (опция АТ2), дБ |
5 | |||||
Максимальная выходная мощность, дБм1): |
опция 520 |
опция 540 | ||||
стан- |
опция |
опция |
стан- |
опция |
опция | |
дарт- |
АТ2 |
АТ2 |
дарт- |
АТ2 |
АТ2 | |
ная |
элек- |
элек- |
ная |
элек- |
элек- | |
ком- |
тронный |
тронный |
ком- |
тронный |
тронный | |
плек- |
атте- |
атте- |
плек- |
атте- |
атте- | |
тация |
нюатор |
нюатор |
тация |
нюатор |
нюатор | |
выклю- |
включен |
выклю- |
включен | |||
чен |
чен | |||||
от 10 МГц до 13 ГГц включ. |
10 |
10 |
-1 |
10 |
8 |
-3 |
св. 13 до 18 ГГц включ. |
10 |
10 |
-4 |
10 |
8 |
-5 |
св. 18 до 20 ГГц включ. |
10 |
10 |
-6 |
- |
- |
- |
св. 18 до 20,55 ГГц включ. |
- |
- |
- |
7 |
6 |
-10 |
св. 20,55 до 25,6 ГГц исключая |
- |
- |
- |
10 |
10 |
-7 |
от 25,6 включ. до 32 ГГц включ. |
- |
- |
- |
7 |
6 |
-8 |
св. 32 ГГц до 40 ГГц включ. |
- |
- |
- |
7 |
7 |
-7 |
Минимальная задаваемая выходная мощность, дБм: от 10 МГц до 20 ГГц включ. |
-10 |
-95 |
-130 |
-10 |
-95 |
-130 |
св. 20 до 40 ГГц |
- |
- |
- |
-10 |
-95 |
-130 |
Наименование характеристики |
Значения | ||||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ | |||||
Частотный диапазон |
Диапазон выходной мощности, дБм |
С опцией 520 |
С опцией 540 | ||
автоматическая регулировка уровня включена |
автоматическая регулировка уровня выключена |
автоматическая регулировка уровня включена |
автоматическая регулировка уровня выключена | ||
от 10 МГц до 17 ГГц включ. св. 17 до 20 ГГц включ. св. 20 до 40 ГГц включ. |
от +10 до +2 включ2) от +10 до -75 включ.3) от -3 до -65 включ.4) менее -65 до -90 включ.4) от +5 до -10 включ.5) менее -10 до -80 включ.5) от -3 до -65 включ.4) от -65 до -90 включ.4) от +5 до -10 включ.5) менее -10 до -80 включ.5) от +10 до 0 включ2) от +10 до -50 включ.3) менее -50 до -75 включ.3) от -15 до -65 включ.4) от +5 до -10 включ.5) менее -10 до -80 включ.5) |
±1,5 ±1,5 ±1,5 ±2,0 ±1,5 ±1,6 ±1,5 ±2,0 ±1,5 ±1-,6 |
±2,0 ±2,0 ±2,0 ±2,5 ±2,0 ±2,5 ±2,5 ±3,0 ±2,5 ±3,0 |
±1,5 ±1,5 ±1,5 ±2,0 ±1,5 ±1,6 ±1,5 ±2,0 ±1,5 ±1,6 ±1,8 ±1,8 ±2,2 ±2,0 ±2,0 ±2,6 |
±2,0 ±2,0 ±2,0 ±2,5 ±2,0 ±2,5 ±2,5 ±3,0 ±2,5 ±3,0 ±4,5 ±4,5 ±4,5 ±4,5 ±4,5 ±4,5 |
Спектральные характеристики | |||||
Г армонические искажения, дБн6), не более | |||||
Частотный диапазон |
значение уровня выходного сигнала +10 дБм, если данное значение установить невозможно, устанавливается максимальное значение уровня выходного сигнала в указанном частотном диапазоне | ||||
от 10 МГц до 1 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 40 ГГц |
-40 -50 -55 | ||||
Субгармоники (значение уровня выходного сигнала +10 дБм, если данное значение установить невозможно, устанавливается максимальное значение уровня выходного сигнала в указанном частотном диапазоне), дБн, не более | |||||
от 1,43 до 2,85 ГГц исключая от 2,85 до 5,7 ГГц исключая от 5,7 до 11,4 ГГц исключая от 11,4 до 16,0 ГГц |
-75 -75 -75 -70 | ||||
Однополосный фазовый шум в стандартной конфигурации (значение уровня выходного сигнала +10 дБм, если данное значение установить невозможно, устанавливается максимальное значение уровня выходного сигнала в указанном частотном диапазоне), дБн/Гц7) | |||||
Частотный диапазон |
Отстройка от несущей 20 кГц | ||||
от 10 МГц до 1,43 ГГц исключая от 1,43 до 2,85 ГГц исключая от 2,85 до 5,7 ГГц исключая от 5,7 до 11,4 ГГц исключая от 11,4 до 20,0 ГГц включ. св. 20,0 до 40,0 ГГц (опция 54Е) |
-132 -125 -119 -114 -109 -103 |
Наименование характеристики |
Значения |
Однополосный фазовый шум с опцией EP1 (значение уровня выходного сигнала +10 дБм, если | |
данное значение установить невозможно, устанавливается максимальное значение уровня вы- | |
ходного сигнала в указанном частотном диапазоне), дБн/Гц | |
Частотный диапазон |
Отстройка от несущей |
1 Гц 10 Гц 100 Гц 1 кГц 10 кГц 100 кГц | |
от 10 МГц до 1,43 ГГц исключая |
-59 -79 -95 -121 -137 -139 |
от 1,43 до 2,85 ГГц исключая |
-53 -76 -88 -114 -129 -134 |
от 2,85 до 5,7 ГГц исключая |
-43 -69 -84 -108 -128 -128 |
от 5,7 до 11,4 ГГц исключая |
-37 -63 -78 -101 -121 -122 |
от 11,4 до 20,0 ГГц включ. |
-33 -58 -69 -96 -114 -117 |
св. 20,0 до 40,0 ГГц (опция 540) |
-27 -52 -63 -90 -108 -111 |
Частотный диапазон |
Отстройка от несущей |
1 МГц 10 МГц 100 МГц | |
от 10 до 50 МГц исключая |
-145 - - |
от 50 до 500 МГц исключая |
-145 -144 - |
от 0,5 до 1,43 ГГц исключая |
-145 -144 -137 |
от 1,43 до 2,85 ГГц исключая |
-141 -144 -139 |
от 2,85 до 5,7 ГГц исключая |
-137 -139 -134 |
от 5,7 до 11,4 ГГц исключая |
-131 -131 -129 |
от 11,4 до 20,0 ГГц включ. |
-126 -126 -123 |
св. 20,0 до 40,0 ГГц (опция 540) |
-120 -120 -117 |
Частотный диапазон |
Вспомогательный коэффициент N |
от 10 МГц до 1,43 ГГц исключая |
1 |
от 1,43 до 2,85 ГГц исключая |
2 |
от 2,85 до 5,7 ГГц исключая |
4 |
от 5,7 до 11,4 ГГц исключая |
8 |
от 11,4 до 20,0 ГГц включ. |
16 |
св. 20 до 22,8 ГГц исключая (опция 540) |
16 |
от 22,8 включ. до 40,0 ГГц (опция 540) |
32 |
Частотная модуляция (Опция UT1) | |
Максимальная частота модулирующего |
10 |
сигнала, МГц | |
Максимальный пиковая частота девиа- | |
ции с опцией UNT, МГц, не более | |
от 10 до 250 МГц исключая |
4 |
от 250 МГц до 8,0 ГГц исключая |
128 |
от 8 до 12,0 ГГц исключая |
192 |
от 12,0 до 18,0 ГГц исключая |
256 |
от 18,0 до 20,0 ГГц включ. |
384 |
св. 20,0 до 26,5 ГГц (опция 540) включ. |
384 |
св. 26,5 до 40 ГГц (опция 540) |
512 |
Максимальный разброс девиации с оп- | |
циями UNT и WC1, МГц, не более | |
от 50 МГц до 20 ГГц включ. |
0,05 • f,,8' |
св. 20 до 40 ГГц (опция 540) |
600 |
Разрешающая способность, Гц | |
до 1 кГц включ. |
1 |
свыше 1 кГц |
1 • 10-5 • Кчм9) |
Наименование характеристики |
Значения |
Пределы допускаемой абсолютной погрешности установки девиации (при 1 кГц, девиация 100 кГц), Гц | |
- внутренняя |
±(0,01 • КЧм) |
- внешняя |
±(0,035 • Кчм + 20) |
АЧХ10) (девиация 100 кГц, 3 дБ), Гц |
от 5 до 1 -107 |
Г армонические искажения (при 1 кГц, девиация 100 кГц), %, не более |
0,4 |
Фазовая модуляция (опция UT1) | |
Максимальная частота модулирующего сигнала, МГц, не более |
10 |
Максимальная девиация фазы, в зависимости от частоты несущей, рад от 10 МГц до менее 12 ГГц |
0,05*^несП)/ fмод12)) |
свыше 12 ГГц |
600/ £мод, но не более 12п |
Пределы допускаемой абсолютной погрешности установки девиации фазы (при 1 кГц, девиация 3п), градус |
±(0,01 • Кфм13)) |
- внутреняя | |
- внешняя |
±(0,035 • Кфм) |
Разрешающая способность, градус |
0,001 • Кфм |
Г армонические искажения (при 1 кГц, девиация 3 п), %, не более |
0,5 |
Амплитудная модуляция (опция UT1) | |
Коэффициент амплитудной модуляции (Кам), % |
от 0 до 80 |
Пределы допускаемой абсолютной погрешности установки Кам, АРУ включен, % |
±(6 • Кам14) + 1) |
Гармонические искажения (при частоте модулирующей 1 кГц), %, не более: Кам = 30 % |
1,5 |
Кам = 60% |
2,0 |
Импульсная модуляция (опции РМ2) | |
Динамический диапазон импульсного модулирующего сигнала, дБ от 0,4 до 4,2 ГГц исключая |
80 |
от 4,2 до 20,0 ГГц включ. |
90 |
св. 20,0 до 40,0 ГГц |
80 |
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более от 1,43 до 40,0 ГГц |
10 |
Минимальная ширина импульсного модулирующего сигнала, с, не менее АРУ15) включена от 10 МГц до 40 ГГц включ. АРУ выключена от 10 МГц до 40 ГГц включ. |
540"8 |
Г10"8 |
Наименование характеристики |
Значения |
Минимальный интервал повторения импульсной последовательности, с, не менее АРУ включена от 10 МГц до 40 ГГц включ. АРУ выключена от 10 МГц до 40 ГГц включ. |
6М0-8 2М0-8 |
|
Таблица 6 - Основные технические характеристики
Наименование характеристик |
Значения |
Условия эксплуатации: | |
- температура окружающей воздуха, °С |
от 15 до 35 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более: | |
- длина |
559 |
- высота |
134 |
- ширина |
426 |
Масса, кг, не более |
34 |
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 220 до 240 |
Потребляемая мощность, ВА, не более |
400 |
