Наименование

Обозначение

Количество

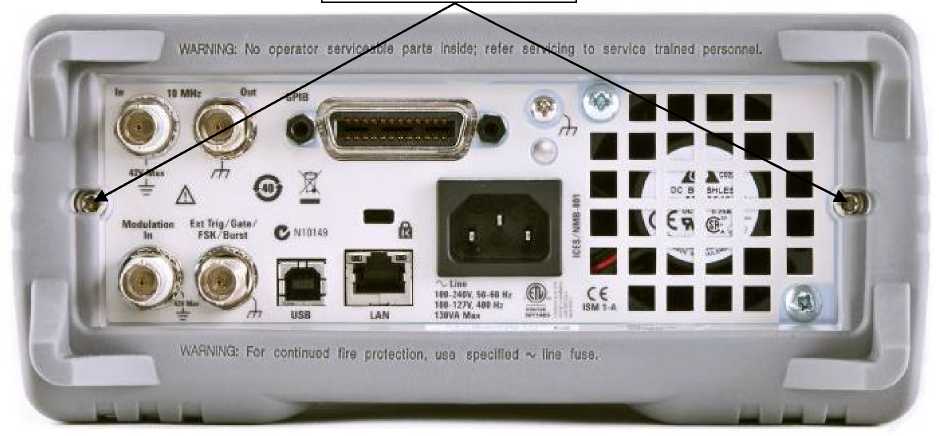

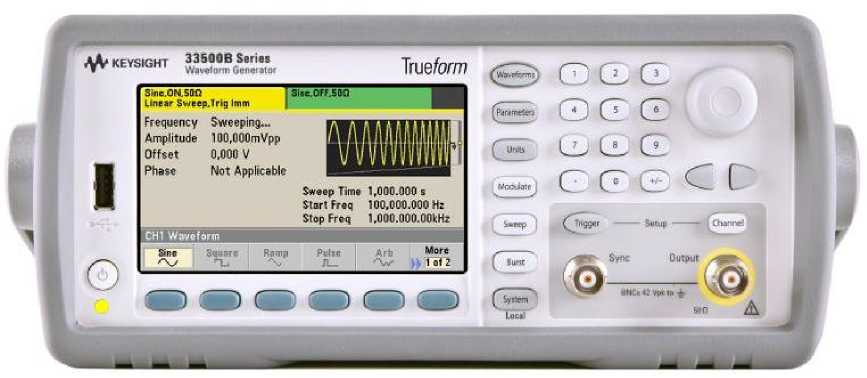

Генератор сигналов произвольной формы 33500B (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Кабель USB

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-098-2018

1 экз.

Наименование характеристики

Значение

Виды выходных сигналов стандартных форм

синусоидальный,     прямоугольный,     пилообразный,

треугольный,     импульсный,     гауссовский     шум,

псевдослучайная бинарная последовательность, напряжение постоянного тока

Виды выходных сигналов произвольных          форм

(встроенные в генератор) ¹⁾

кардиоида, экспоненциальный фронт, экспоненциальный срез, гауссов импульс, гаверсинус (Haversine), функция Лоренца (Lorentz), производная от функции Лоренца (D-Lorentz), пилообразный с отрицательным наклоном (Negative Ramp), кардинальный синус (sinc)

Вид   выходного   сигнала

(определяемый пользователем)

произвольный, с длиной записи до 1 млн. точек (до 16 млн. точек с опцией MEM) ¹⁾

Наименование характеристики

Значение

Режимы работы

непрерывная генерация, модуляция, качание частоты, пакетный запускаемый, пакетный стробируемый

Виды модуляции

амплитудная (AM), частотная (FM), фазовая (PM), частотная манипуляция (FSK), двоичная фазовая манипуляция (BPSK), широтно-импульсная модуляция (PWM), суммарная (несущая + модуляция)

Примечание - ¹⁾ для модификаций 33511B, 33512B, 33521B, 33522B

Наименование характеристики

Значение

33509B,

33511B

33510B,

33512B

33519B,

33521B

33520B,

33522B

Число выходных каналов

1

2

1

2

Выходной импеданс, Ом

50

Диапазон размаха выходного напряжения

• - на нагрузке 50 Ом, В

• - в режиме холостого хода, В

от 0,001 до 10

от 0,002 до 20

Пределы        допускаемой

абсолютной     погрешности

установки размаха выходного напряжения синусоидальной формы на частоте 1 кГц, В

±(0,01-U+0,001) ²⁾

Диапазон          установки

постоянного      напряжения

смещения

• - на нагрузке 50 Ом, В

• - в режиме холостого хода, В

±5

±10

Пределы        допускаемой

абсолютной     погрешности

установки        постоянного

напряжения смещения, В

±(0,01^/исм.+0,0025^/и+0,002) ²⁾

Примечания

²⁾ - в нормальных условиях измерений. В рабочих условиях измерений температурный коэффициент составляет 0,1/°С;

U - установленное значение выходного напряжения, В;

исм. - установленное значение постоянного напряжения смещения, В

Наименование характеристики

Значение

33509B,

33511B

33510B,

33512B

33519B,

33521B

33520B,

33522B

Число выходных каналов

1

2

1

2

Диапазон частот выходного сигнала

от 1 мкГц до 20 МГц

от 1 мкГц до 30 МГц

Разрешающая способность по частоте, мкГц

1

Наименование характеристики

Значение

33509B,

33511B

33510B,

33512B

33519B,

33521B

33520B,

33522B

Пределы       допускаемой

абсолютной     погрешности

установки частоты выходного сигнала, Гц

±(Г10^-6Т+1540^-12) ³⁾

±(2-10^AF+15-10^-12) ³⁾ ±(0,Г10^-6Т+1540^-12) ⁵⁾

Примечания

• ³⁾ - в нормальных условиях измерений;

• ⁴⁾ - в рабочих условиях измерений;

• ⁵⁾ - с опцией ОСХ в рабочих условиях измерений; F - установленное значение частоты сигнала, Гц

Наименование характеристики

Значение

Синусоидальный сигнал

Диапазон частот

от 1 мкГц до 20 (30) ⁶⁾ МГц

Неравномерность АЧХ относительно частоты 1 кГц в диапазоне частот до 100 кГц, дБ

св. 100 кГц до 5 МГц, дБ

св. 5 до 20 М₆₎Гц, дБ

св. 20 до 30 ⁶⁾ МГц, дБ

±0,1 ±0,15 ±0,3 ±0,4

Прямоугольный и импульсный сигналы

Диапазон частот

от 1 мкГц до 20 (30) ⁶⁾ МГц

Длительность фронта и среза

• - прямоугольный сигнал

• - импульсный сигнал

8,4 нс

от 8,3 нс до 1 мкс с разрешением 100 пс

Минимальная длительность импульса, нс

16 с разрешением 100 пс

Диапазон     установки     коэффициента

заполнения, %

от 0,01 до 99,99 с разрешением 0,01

Пилообразный и т

эеугольный сигнал

Диапазон частот

от 1 мкГц до 200 кГц

Симметричность, %

от 0 до 100 с разрешением 0,1

Нелинейность при амплитуде выходного сигнала в диапазоне от 5 до 95 %, %

не более 0,05

Г ауссовский шум

Полоса частот

от 1 мкГц до 20 (30) ⁶⁾ МГц

Псевдослучайная бинарная последовательность

Скорость передачи данных (битрейт)

от 1 мбит до 50 Мбит с разрешением 1 мбит

Сигнал произвольной формы

Длина записи, точек

от 8 до 1 млн. (16 млн.) ⁷⁾

Частота дискретизации

от 1 мкГц до 160 (250) ⁶⁾ МГц

Разрешение по уровню, бит

16

Характеристики амплитудной модуляции (АМ)

Коэффициент АМ

от 0 до 120 % с разрешением 0,01 %

Характеристики частотной модуляции (FM)

Девиация

от 1 мкГц до 15 МГц с разрешением 1 мкГц

Наименование характеристики

Значение

Характеристики фазовой модуляции (PM)

Девиация, градусов                                   от 0 до 360 с разрешением 0,1

Характеристики широтно-импульсной модуляции (PWM)

Девиация, %

от 0 до 100 с разрешением 0,01

Примечания

• ⁶⁾ - для модификаций 33519B, 33521B, 33520B, 33522B;

• ⁷⁾ - с опцией MEM

Наименование характеристики

Значение

Параметры дисплея

цветной ЖК TFT, диагональ 4,3 дюйма, разрешение 480 на 272 точек

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240 или от 100 до 120 50/60 или 400

Габаритные размеры, мм, (длина^хширина^хвысота)

272,3x212,8x88,3

Масса, кг

3,3

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от +18 до +28

80

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +50

80

Обозначение опции

Описание опции

MEM

Увеличение памяти для сигналов произвольной формы до 16 млн. точек на канал

IQP

Плейер для сигналов произвольной формы (только для двухканальных моделей)

ОСХ

Улучшенная стабильность опорного генератора
