Обозначение

Количество

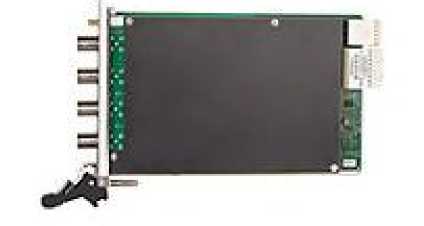

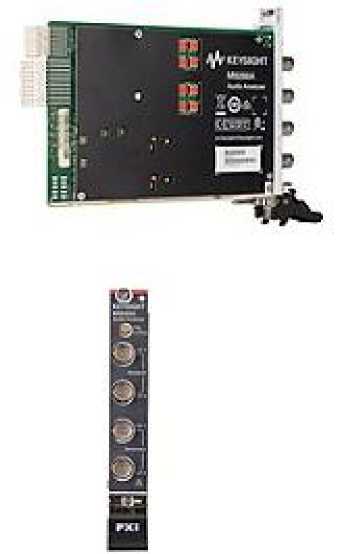

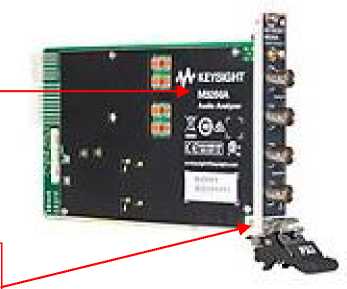

Аудиоанализатор модульный M9260A

1

Кабели и принадлежности

по заказу

Компакт-диск с документацией и ПО

1

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Наименование параметра или характеристики

Значение характеристики

Воспроизведение сигнала

Выходное сопротивление, Ом

50, 600

Диапазон рабочих частот генератора, Гц

0; от 5 до 79800

Диапазоны выходного напряжения постоянного тока (амплитудное значение), Вампл

0,1; 0,316; 1,0; 3,16; 10,0

Диапазоны выходного напряжения переменного тока (амплитудное значение), Вампл

0,1; 0,316; 1,0; 3,16; 10,0

Максимальное выходное напряжения переменного тока (амплитудное значение), Вампл

10,0

Пределы допускаемой относительной погрешности установки выходного напряжения постоянного тока, %

±1,0

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока на частоте 1 кГц, %

±1,0

Уровень нелинейных искажений и шума в диапазоне частот от 20 Гц до 20 кГц для значений напряжения переменного тока, не более, дБ - для выходного напряжения 0,316 Вампл

-95

- для выходных напряжений 1,0; 3,16 и 10,0 В_ампл

-103

Уровень нелинейных искажений на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц, дБ, не более:

для выходного напряжения 0,316; 1,0; 3,16 и 10,0 В_ампл

-106

Пределы допускаемой абсолютной погрешности установки частоты,

±2И0^-6Т+10040^-6,

Гц

где F-установленное значение частоты в Гц

Наименование параметра или характеристики

Значение

характеристики

Неравномерность АЧХ относительно 1 кГц в диапазоне частот от 5 Гц до 20 кГц, дБ:

- для выходного напряжения 0,1 Вампл

±0,0217

- для выходных напряжений 0,316; 1,0 и 3,16 Вампл

±0,008

- для выходного напряжения 10,0 В_ампл

±0,0087

Неравномерность АЧХ относительно 1 кГц в диапазоне частот от 20 кГц до 80 кГц для выходных напряжений от 0,1 до 10,0 Вампл, дБ

от -0,081 до 0,080

Перекрестные искажения в диапазоне частот от 100 до 20 кГц, дБ, не более

-90

Интермодуляционные искажения в диапазоне частот до 20 кГц, дБ, не более

-90

Искажения разностной частоты дБ, не более

-98

Анализ и измерение сигнала

Входное сопротивление, Ом

50, 600, 1000000

Диапазон частот, Гц

от 10 до 90000

Диапазоны входного напряжения постоянного тока (амплитудное

0,316; 1,0; 3,16; 10,0;

значение), Вампл

31,6; 46,0

Диапазоны входного напряжения переменного тока (амплитудное

0,316; 1,0; 3,16; 10,0;

значение), Вампл

31,6; 46,0

Максимальное входное напряжения переменного тока (амплитудное значение), Вампл

46,0

Пределы допускаемой относительной погрешности измерений входного напряжения постоянного тока, %

±1,0

Пределы допускаемой относительной погрешности измерений входного напряжения переменного тока, %

±0,58

Перекрестные искажения в диапазоне частот до 20 кГц, дБ, не более: - для входного напряжения 0,316 Вампл

-118

- для входного напряжения 1 Вампл

-127

- для входных напряжений 3,16 и 10 Вампл

-134

- для входных напряжений 31,6 и 46 В_ампл

-131

Неравномерность АЧХ относительно 1 кГц в диапазоне частот от 10 Гц до 20 кГц, дБ:

- для входного напряжения 0,316 Вампл

±0,011

- для входных напряжений 1, 3,16 и 10 Вампл

±0,008

- для входных напряжений 31,6 и 46 В_ампл

от -0,070 до 0,069

Неравномерность АЧХ относительно 1 кГц в диапазоне частот от 20 Гц до 88 кГц, дБ:

- для входных напряжений 0,316; 1; 3,16 и 10 Вампл

от -0,081 до +0,080

- для входных напряжений 31,6 и 46 В_ампл

от -0,46 до +0,44

Пределы допускаемой абсолютной погрешности измерений фазы для входного напряжения 1,0 Вампл, град:

- до 20 кГц

±0,15

- от 20 кГц до 90 кГц

±0,6

Наименование параметра или характеристики

Значение

характеристики

Интермодуляционные искажения в диапазоне частот до 20 кГц, дБ, не более

-83

Искажения измерений разностной частоты в диапазоне частот до 20 кГц, дБ

-98

Уровень нелинейных искажений и шума на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц, дБ, не более для входного напряжения 0,316 Вампл

-95

для входных напряжений 1, 3,16 и 10 В_ампл

-101

Уровень нелинейных искажений на частоте 1 кГц в диапазоне частот от 20 Гц до 20 кГц для входных напряжений 0,316; 1,0; 3,16 и 10,0 Вампл, дБ, не более

-101

Коэффициент ослабления синфазного сигнала в диапазоне частот от 20 Гц до 20 кГц для входного напряжения не более 10 Вампл, дБ, более

70

Остаточный шум в диапазоне частот от 20 Гц до 20 кГц при входном напряжении 0,316 В_ампл, мкВ_скз, не более

1,3

Наименование характеристики

Значение характеристики

Габаритные размеры, мм, не более

- длина

210

- ширина

20

- высота

135

Масса, кг, не более

0,38

Условия эксплуатации:

- температура окружающего воздуха, °С

от 15 до 25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106
