Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых, преобразователей давления, датчиков температуры, преобразователей плотности, влагомеров по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

• 1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих и одной контрольно-резервной). На каждой измерительной линии установлены:

• -  счетчик-расходомер массовый Micro Motion, модели CMF 300, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 13425-06;

• -  датчик температуры 644, регистрационный номер 39539-08;

• -  преобразователь давления измерительный EJX 530A, регистрационный номер 28456-04.

• 2) Блок измерений показателей качества нефти (БИК), предназначен для измерения показателей качества нефти, в состав БИК входят:

• -  преобразователь плотности жидкости измерительный 7835, регистрационный номер 15644-06;

• -  влагомеры нефти поточные УДВН-1пм (рабочий и резервный), регистрационный номер 14557-05;

• -  датчик температуры 644, регистрационный номер 39539-08;

• -  преобразователь давления измерительный EJX 530A, регистрационный номер 28456-04.

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений. В составе СОИ:

• -  комплекс измерительно-вычислительный Вектор-02, регистрационный номер 62761-15;

• -  два автоматизированных рабочих места (АРМ) оператора, оборудованных персональным компьютером и средствами отображения и печати.

• 4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик счетчиков-расходомеров массовых, включает в себя:

• -  установка трубопоршневая Сапфир М-300-6,3, регистрационный номер 23520-07;

• -  датчики температуры 644, регистрационный номер 39539-08;

• -  преобразователи давления измерительные EJX 530A, регистрационный номер 28456-04.

СИКН обеспечивает выполнение следующих функций:

• -  автоматическое вычисление массы «брутто» нефти;

• -  автоматизированное вычисление массы «нетто» нефти;

• -  автоматическое измерение технологических параметров (температуры и давления);

• -  автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);

• -  отображение (индикацию), регистрацию и архивирование результатов измерений;

• -  поверку СИ (МПР) на месте эксплуатации без прекращения учётных операций;

• -  контроль MX СИ (МПР, ПП, ПВ) на месте эксплуатации без прекращения ТКО;

• -  отбор объединённой пробы нефти по ГОСТ 2517 -2012;

• -  получение 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

• -  дистанционное управление запорной арматурой;

• -  контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

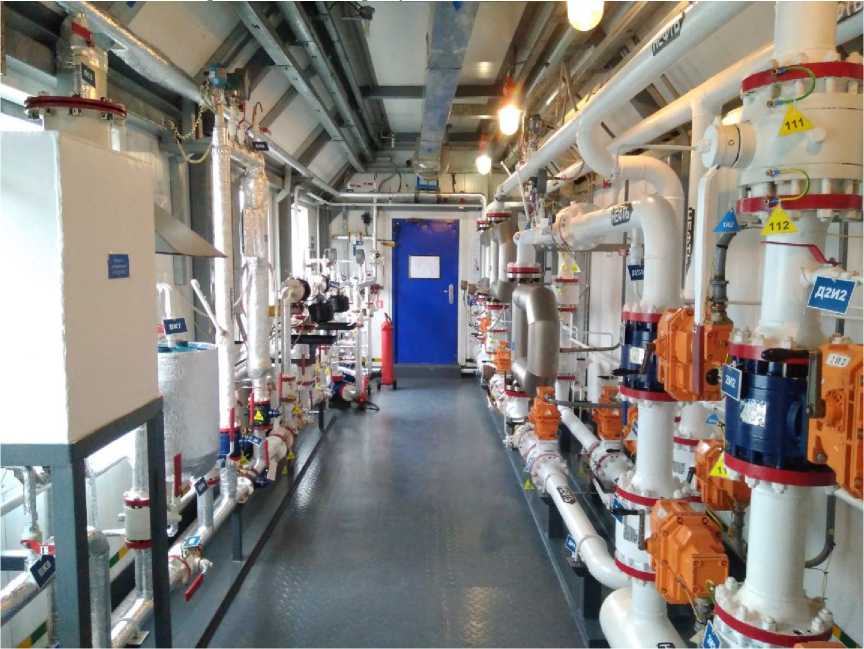

Общий вид СИКН представлен на рисунке 1._______

Рисунок 1 - Общий вид СИКН

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН №  1012 осуществляется согласно

МИ 3002-2006.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
