Номер по Госреестру СИ: 63672-16
63672-16 Установка поверочная газовая
(УПГ 5000)
Назначение средства измерений:
Установка поверочная газовая УПГ 5000 (далее - установка), предназначена для воспроизведения объемного расхода и объема газа при проведении поверки, калибровки и испытаний счетчиков, расходомеров и преобразователей объемного расхода и объема газа (далее - ПР).
Внешний вид.
Установка поверочная газовая
Рисунок № 1
Внешний вид.
Установка поверочная газовая
Рисунок № 2
Программное обеспечение
Установка имеет программное обеспечение (ПО), которое представлено встроенным ПО измерительно-вычислительного комплекса и автоматизированного рабочего места оператора «АРМ». Программное обеспечение на персональном компьютере через интерфейс по протоколу Modbus Ethernet управляет работой модулей расположенных в шкафах управления.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
ИВК «Вектор-02» |
АРМ «Вектор» |
Идентификационное наименование ПО |
icc |
Module2.bas |
Номер версии (идентификационный номер) ПО |
6.4.2 |
3.1.2 |
Цифровой идентификатор ПО |
355877189 |
6deb147f |
Другие идентификационные данные |
- |
- |
Цифровой идентификатор ПО расчитывается по алгоритму CRC32.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений
«высокий», согласно Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на раме рабочего стола установки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе 4381.015.35349845.УПГ РЭ «Установка поверочная газовая УПГ 5000. Руководство по эксплуатации»;
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке поверочной газовой УПГ 5000
ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
Поверка
Поверкаосуществляется по документу 4381.015.35349845.УПГ МП «Установка поверочная газовая УПГ 5000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 19.10.2015 г.
Основные средства поверки:
- государственный первичный эталон объемного и массового расхода газа ГЭТ 118-2013 с диапазоном расхода от 340’3 до 16000 м3/ч, с пределами относительной погрешности ±0,1 %;
Изготовитель
Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)
Адрес: 625031, Россия, г. Тюмень, ул. Шишкова, 88
Тел. (3452) 388-720,Факс 388-727
E-mail: sekretar@ipfvektor.ru
ИНН 7203256184
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ГЦИ СИ ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Тел. (3452) 20-62-95; Факс (3452) 28-00-84
E-mail: mail@csm72.ru
Принцип действия установки основан на сравнении показаний объемного расхода и объема воздуха, измеренного поверяемым (испытываемым) средством измерений, с объемным расходом и объемом воздуха, воспроизведенным установкой.
Установка стационарного типа, конструктивно состоит из следующих частей:
-
- трех блоков расходных сопел (БРС), в состав каждого блока входит комплект из нескольких критических сопел;
-
- трех измерительных линий в комплекте с набором сменных измерительных участков, предназначенных для установки поверяемых (калибруемых) средств измерений;
-
- средств измерений утвержденных типов, используемых для контроля параметров воздуха и режимов работы установки: преобразователей температуры измерительных 644E (Pt100), датчиков давления Метран-150TG, датчиков перепада давления Метран-150CD, мановакуумметров МВПЗ-УУ2, преобразователя измерительного влажности и температуры ДВ2, барометра-анероида БАММ;
-
- турбокомпрессора воздушного производительностью до 6000 м3/ч;
-
- комплекта трубопроводов с запорной арматурой;
-
- устройства управления установкой, в состав которого входит пульт рабочего стола, измерительно-вычислительный комплекс ИВК «Вектор-02» и рабочее место оператора (АРМ оператора);
-
- системы электропитания установки.
В качестве эталона расхода газа в установке используются критические сопла. Значения градуировочных коэффициентов сопел и эталонных расходов через сопла определены экспериментально в соответствии с ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
Установка обеспечивает выполнение следующих функций:
-
- воспроизведение объема и объемного расхода газа;
-
- выполнение приведения (корректировки) значений воспроизведенного объема и объемного расхода к заданным условиям;
-
- индикации и регистрации результатов измерений.
Общий вид установки представлен на рисунке 1, место нанесения знака поверки (маркировочная табличка) представлено на рисунке 2.

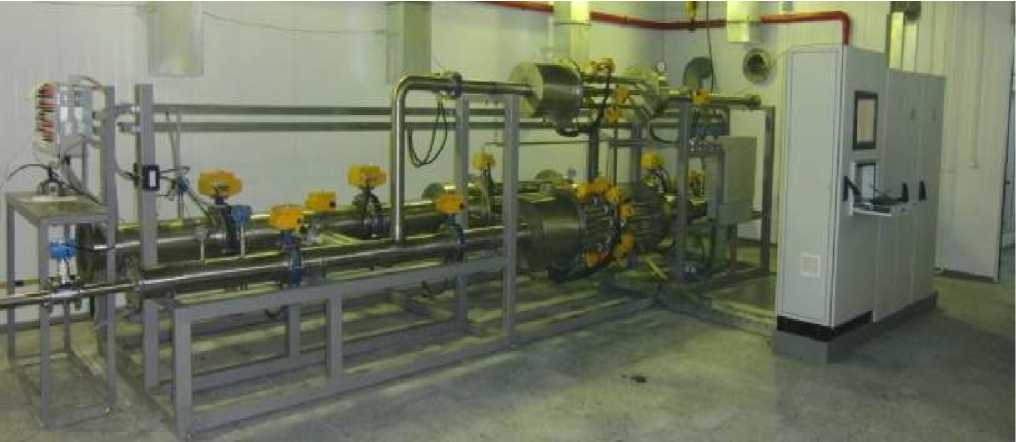

Рисунок 1 - Общий вид установки УПГ 5000

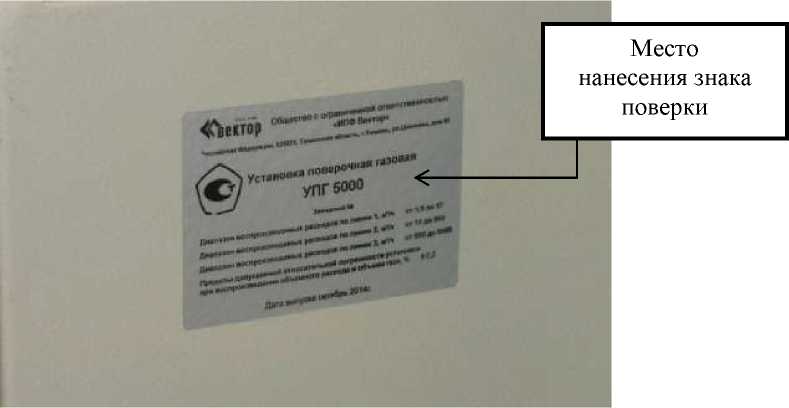

Рисунок 2 - Место нанесения знака поверки
Комплектность установки поверочной газовой УПГ 5000 представлена в таблице 2.
Таблица 2
Наименование |
Обозначение |
Кол-во |
Установка поверочная газовая УПГ 5000 |
- |
1 |
Установка поверочная газовая УПГ 5000. Паспорт |
4381.015.35349845.УПГ ПС |
1 |
Установка поверочная газовая УШ' 5000. Руководство по эксплуатации |
4381.015.35349845.УПГ РЭ |
1 |
Установка поверочная газовая УШ' 5000. Руководство оператора |
4381.015.35349845.УПГ РО |
1 |
Установка поверочная газовая УПГ 5000. Методика поверки |
4381.015.35349845.УПГ МП |
1 |
Технические характеристики установки
Диаметр условного прохода поверяемых ПР, мм 20, 25, 32, 40, 50, 65, 80, 100, 150
Количество одновременно поверяемых ПР, штук 1
Габаритные размеры установки длинахширинахвысота, м, не более 15,0x4,0x2,20
Масса установки в комплекте с турбокомпрессором, кг, не более 7000
Метрологические характеристики установки:
Диапазон воспроизводимых расходов по линии 1, м3/ч от 1,0 до 17
Диапазон воспроизводимых расходов по линии 2, м3/ч от 10 до 500
Диапазон воспроизводимых расходов по линии 3, м3/ч от 500 до 5000
Пределы допускаемой относительной погрешности установки
при воспроизведении объемного расхода и объема газа, % |
±0,3 |
Диапазон измерений температуры измеряемой среды, оС |
от плюс 15 до плюс 30 |
Пределы допускаемой абсолютной погрешности измерений о температуры измеряемой среды, С Диапазон измерений относительной влажности воздуха, % Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % Диапазон измерений давления воздуха, кПа |
±0,2 от 0 до 90 ±2 от минус 60 до 100 |
Пределы допускаемой приведенной погрешности измерений давления воздуха, % ±0,075
Диапазон измерений перепада давления, кПа от 0 до 63
Пределы допускаемой приведенной погрешности измерения перепада давления, % ±0,075
Условия эксплуатации:
Температура окружающего воздуха, °С Относительная влажность воздуха, % не более Атмосферное давление, кПа Напряжение питающей сети, В Частота питающей сети, Гц Максимальная потребляемая мощность, кВт |
от плюс 15 до плюс 30 80 от 94 до 106 220-+2323 ; 380+-3587 50±1 180 |
