Номер по Госреестру СИ: 64601-16
64601-16 Система измерений количества и показателей качества нефти ООО "Мултановское"
(Нет данных)
Назначение средства измерений:
Система измерений количества и показателей качества нефти ООО «Мултановское» (далее СИКН) предназначена для измерений массового расхода (массы) нефти
Программное обеспечение
СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
ИВК «Вектор-02» |
«АРМ Вектор» |
Идентификационное наименование ПО |
icc mt |
Modulel.bas |
Номер версии (идентификационный номер) ПО |
6.4.1 |
9.13 |
Цифровой идентификатор ПО |
4B7038A5 |
F4A39456G |

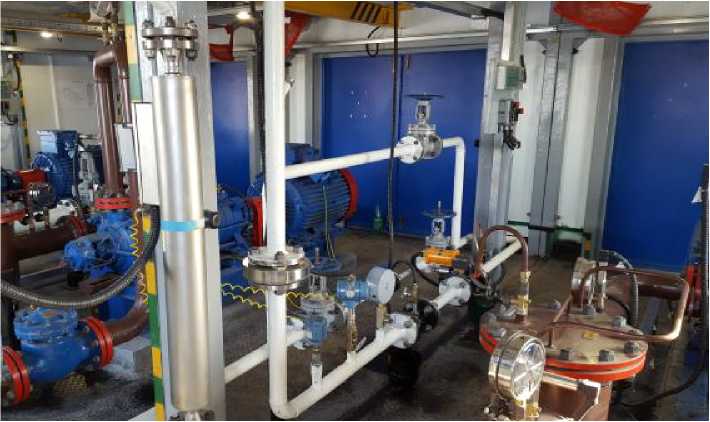

Рисунок 1 - Общий вид СИКН
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти ООО «Мултановское». Методика разработана и аттестована 11.03.2016 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 983/01.00248-2014/2016.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти ООО «Мултановское»
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
Поверка
Поверкаосуществляется по документу МП 64601-16 «ГСИ. Система измерений количества и показателей качества нефти ООО «Мултановское». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 28 марта 2016 г.
Основные средства поверки указаны в таблице 2.
Таблица 2 - Основные средства поверки
Средства измерений |
Характеристики средств измерений |
1 |
2 |
Трубопоршневая поверочная установка |
не ниже 2-го разряда по ГОСТ 8.142-2013 |
Преобразователи плотности жидкости измерительные модели 7835 |
Диапазон измерений от 300 до 1100 кг/м3 пределы допускаемой абсолютной погрешности ±0,3 кг/м3 |
Продолжение таблицы 2
1 |
2 |
Калибратор токовых сигналов |
Диапазон воспроизведения постоянного тока от 0 до 22 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока ±3 мкА; диапазон воспроизведения частоты импульса от 0,1 до 1 • 105, пределы допускаемой относительной погрешности воспроизведения частоты импульса ±3 • 10-4 %; диапазон воспроизведения количества импульсов от 0 до 1 • 106 имп, пределы допускаемой абсолютной погрешности воспроизведения количества импульсов ±1 имп. |
Калибратор давления |
Диапазон давлений от 0 до 10,0 МПа, класс точности 0,04 |
Калибратор температуры |
Диапазон температур от -50 до +100 оС; абсолютная погрешность не более ±0,05 оС |
Знак поверки наносится на свидетельство о поверке СИКН.
Изготовитель
Общество с ограниченной ответственностью «Инженерно-производственная фирма «Вектор» (ООО «ИПФ «Вектор»), ИНН 7203256184
Адрес: 625031, РФ г. Тюмень, ул. Шишкова, 88
Тел. (3452) 388-720; Факс (3452) 388-727; E-mail: sekretar@ipfvektor.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе -Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Тел. (3452) 20-62-95; Факс (3452) 28-00-84; E-mail: mail@csm72.ru
Принцип действия СИКН основан на прямом методе динамических измерений с помощью счетчиков-расходомеров массовых. Выходные сигналы преобразователей расхода, давления, температуры, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.
СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:
а) Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. Принята компоновка БИЛ с двумя измерительными линиями: одной рабочей и одной контрольной-резервной. На каждой измерительной линии установлены следующие средства измерений:
-
- счетчик-расходомер массовый Rotamass RCCS39 в комплекте со вторичным преобразователем расхода RCCF31, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 27054-14;
-
- термопреобразователь с унифицированным выходным сигналом Метран-270, регистрационный номер 21968-11;
-
- датчик давления Метрaн-150TG, регистрационный номер 32854-13;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 № 2, регистрационный номер 303-91;
-
- манометр МП-4У, регистрационный номер 3125-72.
б) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:
-
- влагомер нефти поточный УДВН-1 пм (рабочий и резервный), регистрационный номер 14557-10;
-
- преобразователи измерительные 644, регистрационный номер 14683-09;
-
- датчик давления Метран-^OTG, регистрационный номер 32854-13;
-
- термометр ртутный стеклянный лабораторный ТЛ-4 № 2, регистрационный номер 303-91;
-
- манометр МП-4У, регистрационный номер 3125-72.
в) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:
-
- комплекс измерительно-вычислительный «Вектор-02», регистрационный номер 62761-15;
-
- автоматизированное рабочее место оператора (АРМ-оператора) «АРМ Вектор» с аттестованным программным обеспечением.
СИКН обеспечивают выполнение следующих функций:
-
- измерение в автоматическом режиме:
-
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
-
2) объемной доли воды в нефти;
-
3) давления в БИЛ, БИК;
-
4) температуры в БИЛ, БИК;
-
5) плотности нефти.
- расчет в автоматическом режиме:
-
1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала партии);
-
2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);
-
3) средних значений температуры, давления, плотности, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).
- автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;
- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002: ИС-2.
Система измерений количества и показателей качества нефти 1 экз.
ООО «Мултановское»
Инструкция по эксплуатации «Система измерений количества и показателей 1 экз.
качества нефти ООО «Мултановское»
ГСИ. Система измерений количества и показателей качества нефти 1 экз.
ООО «Мултановское». Методика поверки.
Рабочая среда
Рабочий диапазон массового расхода нефти СИКН, т/ч
Рабочий диапазон давления, МПа
нефть по ГОСТ Р 51858-2002
от 25 до 52
от 1,8 до 3,3
Лист № 3 Всего листов 4 | |
Рабочий диапазон температуры, °С Рабочий диапазон плотности нефти, кг/м3 Массовая доля воды в нефти, % Массовая доля механических примесей, %, не более Массовая концентрация хлористых солей, мг/дм3, не более Кинематическая вязкость нефти при 20 °С, сСт, не более Давление насыщенных паров, кПа, не более Содержание свободного газа Пределы допускаемой относительной погрешности измерений: |
от +5 до +25 от 850 до 890 1,0 0,05 300 25 66,7 не допускается |
|
±0,25 ±0,35 |
Температура окружающего воздуха:
Параметры электрического питания: |
от 0 до +50 от +15 до +35 непрерывный периодический |
|
(220/380) +-1150%% (50±1) |
