Наименование

Обозначение

Количество

1

2

3

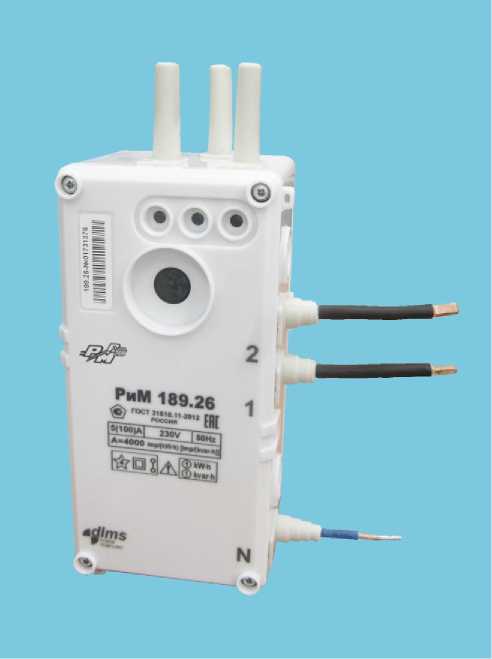

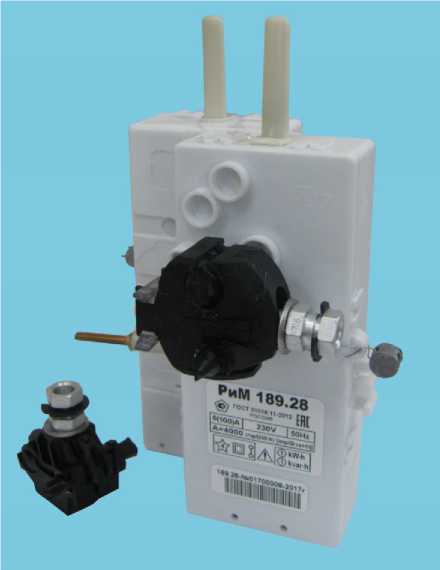

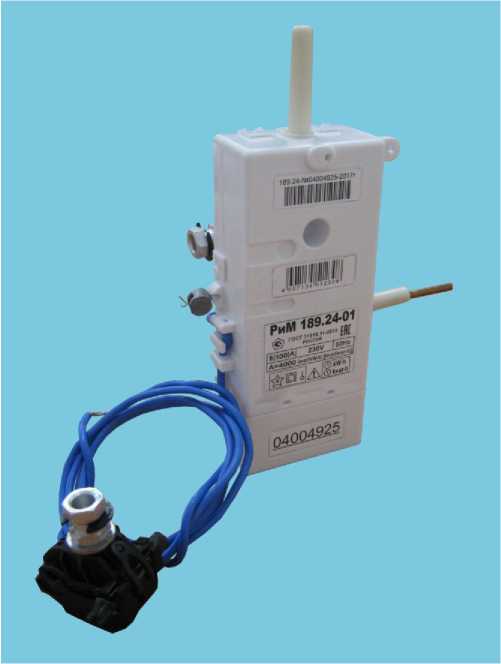

Счетчик электрической энергии однофазный многофункциональный серии РиМ 189 (одно из исполнений) в упаковке

1 шт.

Паспорт

-

1 экз.

Дисплей дистанционный РиМ 040 ¹⁾

-

Комплект монтажных частей ¹⁾

-

1 комп.

Коммуникатор ²⁾

Сервисное ПО ³⁾

Руководство по эксплуатации ³⁾

ВНКЛ.411152.051-02 РЭ

1 экз.

Методика поверки ³⁾

ВНКЛ.411152.088 ДИ

1 экз.

1

2

3

Терминал мобильный РиМ 099.01 ¹⁾¹

ВНКЛ.426487.030

-

Руководство по монтажу счетчиков на опору ВЛ ³⁾

ВНКЛ.410106.007 Д

1 экз.

Устройство проверки ИСК ^{|L 2)}’ ³⁾

ВНКЛ.411724.281-03

Электрический испытательный выход ^Х)

ВНКЛ.426476.022

Контактирующее устройство ЭИВ-01 ¹⁾¹

ВНКЛ.426459.159

• ¹⁾ Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков.

• ²⁾ Только для счетчиков РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.

• ³⁾ Поставляется по отдельному запросу в электронном виде.

Наименование характеристики

Значение

1

2

Класс точности:

- при измерении активной энергии

1

- при измерении реактивной энергии

1

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

230

Номинальная частота, Гц

50

Установленный диапазон напряжений, В

от 198 до 253

Расширенный диапазон напряжений, В

от 140 до 280

Предельный диапазон напряжений, В

от 0 до 400

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности ²⁾, % 0,051б<1<0,101б, совф=1,00

±1,5

0,101б<1<1макс, СОБф=1,00

±1,0

0,101б<1<0,201б, cosф =0,50 инд

±1,5

0,101б<1<0,201б, cosф=0,80 емк

±1,5

0,201б<1<1макс, СОвф=0,50 инд

±1,0

0,201б<1<1макс, СОSф=0,80 емк

±1,0

1

2

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности ²⁾, %

0,051б<1<0,101б, 81пф=1,00

±1,5

0,101б<1<1макс, 8Шф=1,00

±1,0

0,101б<1<0,201б, simp 0,50 (инд, емк)

±1,5

0,201б<1<1макс, 8Шф=0,50 (инд, емк)

±1,0

0,201б<1<1макс, 8Шф=0,25 (инд, емк)

±1,5

Полная потребляемая мощность в цепи тока, В^А

0,1

Полная потребляемая мощность в цепи напряжения, В •А

10

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии ^2),3), % 0,051б<1<0,101б, cosф =1,00

±1,5

0,101б<1<1макс, со8ф=1,00

±1,0

0,101б<1<0,201б, cosф=0,50 инд

±1,5

0,101б<1<0,201б, cosф=0,80 емк

±1,5

0,201б<1<1макс, со8ф=0,50 инд

±1,0

0,201б<1<1макс, cosф=0,80 емк

±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии ^2),3), % 0,051б<1<0,101б, 8Шф=1,00

±1,5

0,101б<1<1макс, 8Шф=1,00

±1,0

0,101б<1<0,201б, 8Шф=0,50 (инд, емк)

±1,5

0,201б<1<1макс, 8Шф=0,50 (инд, емк)

±1,0

0,201б<1<1макс, 8тф=0,25 (инд, емк)

±1,5

Пределы допускаемой относительной погрешности при измерении полной мощности ²⁾, %

±2,0

Пределы допускаемой относительной погрешности при измерении коэффициента мощности cos ф ^2),4), %

±3,0

Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф ²⁾, %, в диапазоне 0,21б<1<1,01б

±2,5

1,01б<1<1макс

±2,0

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч ⁴⁾, % 0,051б<1<0,101б, со8ф=1,00

±1,5

0,101б<1<1макс, СО8ф=1,00

±1,0

0,101б<1<0,201б, со8ф=0,50 инд

±1,5

0,101б<1<0,201б, со8ф=0,80 емк

±1,5

0,201б<1<1макс, со8ф=0,50 инд

±1,0

0,201б<1<1макс, со8ф=0,80 емк

±1,0

1

2

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 31ф, %, в диапазоне 0,Пб<Ммакс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In ¹⁾, %, в диапазоне 0,11б<1<1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

±0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^2),3), %

0,8бин<и<1,10ин, соБф=1,00

0,8бин<и<1,10ин, cosф=0,50 инд

±0,7

±1,0

Продолжение таблицы 2Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне ^2),3), % 0,8бин<и<1,10ин, Бтф=1,00 0,8бин<и<1,10ин, simp 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^2),3), % от 140 до 280 В, cosф=1,00

от 140 до 280 В, cosф=0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне ^2),3), % от 140 до 280 В, sinф=1,00

от 140 до 280 В, sinф=0,50 инд

±0,7

±1,0

Пределы допускаемой абсолютной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, %, в диапазоне значений от - 30 до 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %

±0,5

Пределы абсолютной погрешности при измерении отклонения частоты Af, Гц, в диапазоне отклонения от - 7,5 до 7,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений частоты от 42,5 до 57,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика ⁴⁾, °С, в диапазоне температур от - 45 до + 85 °С

±5

1

2

Средний температурный коэффициент при измерении активной энергии, %/К

cosф=1,00

cosф=0,50 инд

cosф=0,80 емк

±0,05

±0,07

±0,07

Средний температурный коэффициент при измерении реактивной энергии, %/К sin ф = 1,00 sin ф = 0,50 инд sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк

±0,05

±0,07

±0,07

±0,07

±0,07

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в линии ^2),4), %, в диапазоне 0,11б < I < 1макс

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более

±0,5

Срок энергетической автономности хода ЧРВ

• - без резервного элемента питания ЧРВ, ч, не менее

• - с резервным элементом питания ЧРВ, лет, не менее

60

16

Стартовый ток:

• - при измерении активной энергии, мА

• - при измерении реактивной энергии, мА

20

20

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Количество тарифов

8

Наличие УКН

есть для счетчиков

РиМ 189.22,

РиМ 189.22-01,

РиМ 189.24,

РиМ 189.24-01,

РиМ 189.26, РиМ 189.28

Наличие ГНСС

есть для счетчиков

РиМ 189.23,

РиМ 189.23-01,

РиМ 189.24,

РиМ 189.24-01,

РиМ 189.27, РиМ 189.28

1

2

Наличие отсека для коммуникатора

есть для счетчиков

РиМ 189.21, РиМ 189.22,

РиМ 189.23, РиМ 189.24,

РиМ 189.25, РиМ 189.26,

РиМ 189.27, РиМ 189.28 в корпусе «тип III» и для

счетчиков в корпусе «тип IV»

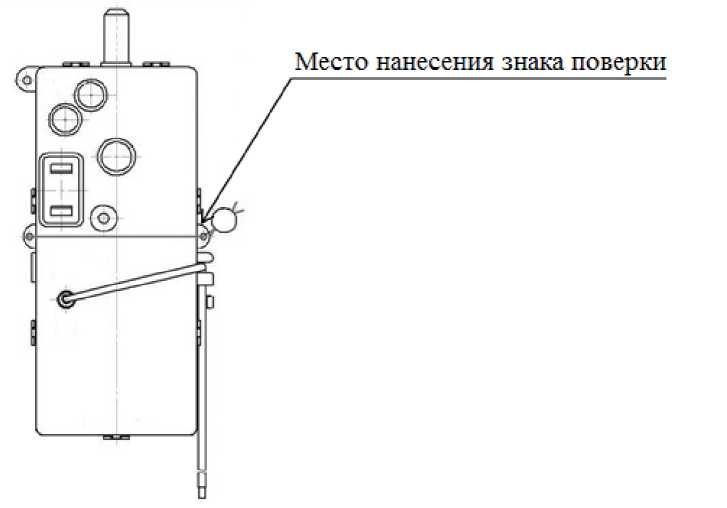

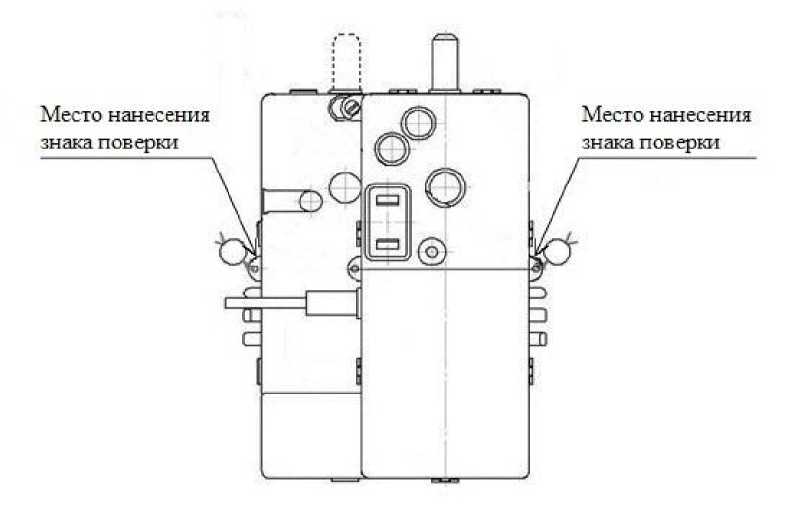

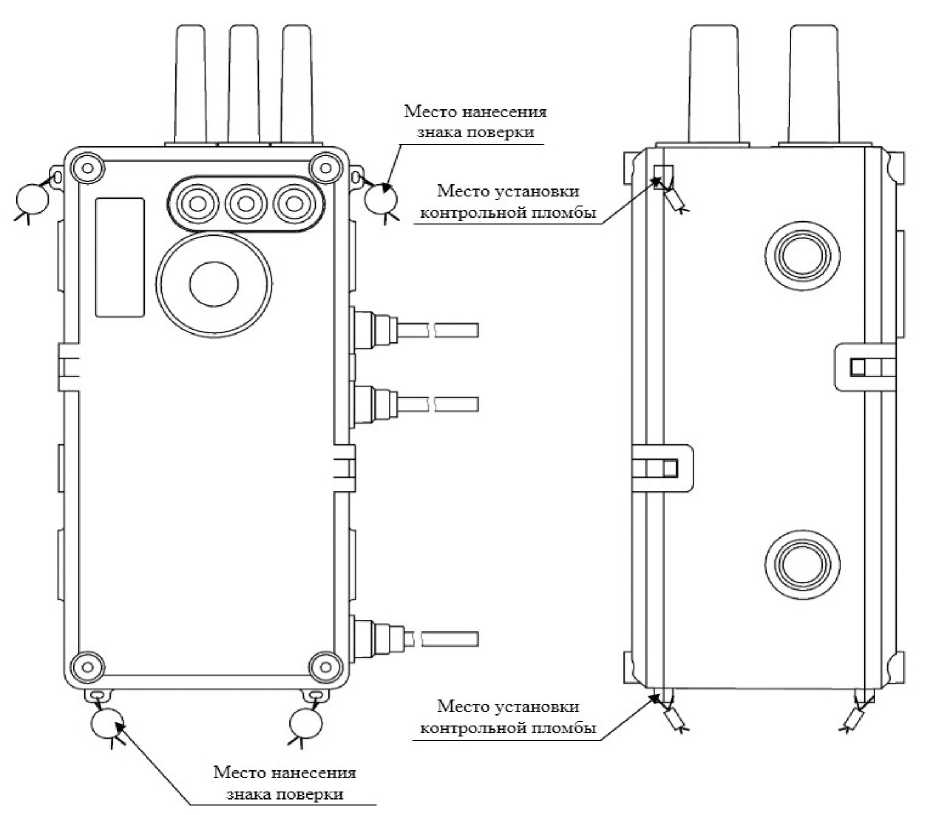

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть для счетчиков в корпусе «тип IV»

Измерение тока в нулевом проводе

есть для счетчиков РиМ 189.25, РиМ 189.26,

РиМ 189.27, РиМ 189.28

Время сохранения данных, лет

40

Время начального запуска, с

5

Габаритные размеры,

(высота х ширина х длина) мм, не более

• - в корпусе «тип I»

• - в корпусе «тип III»

• - в корпусе «тип IV»

200х130х90

200х130х150 250x180x100

Масса, кг, не более

1,00

Условия эксплуатации

Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при +35 (25) °С -атмосферное давление, кПа

Предельный рабочий диапазон температур, °С

от -45 до +60

95 (100)

от 70 до 106,7 от -45 до +70

Средняя наработка на отказ, ч

220 000

Средний срок службы Тсл, лет

30

Условия эксплуатации счетчиков

У1** по ГОСТ 15150-69

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от 21 до 25

от 30 до 80 от 70 до 106,7

^п Для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.

• ²⁾ Для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28. В случае превышения тока в нулевом проводе над током в фазном проводе режим измерения параметров программируется на учет по нулевому проводу.

• ³⁾ Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23.

• ⁴⁾ Для технического учета.

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.2Х, РиМ 189.2Х-01²⁾

Активная энергия

кВт^ч

10⁵ / 10^-2

Реактивная энергия

квар^ч

10⁵ / 10^-2

Удельная энергия потерь в цепи тока ¹⁾

кЛ²-ч

10⁵ / 10^-2

Активная мощность

кВт

10² / 10^-4

Реактивная мощность

квар

10² / 10^-4

Полная мощность

кВ^Л

10² / 10^-4

Ток, среднеквадратическое (действующее) значение

Л

10² / 10^-3

Напряжение,       среднеквадратическое

(действующее) значение

В

10² / 10^-2

Частота сети

Гц

10¹ / 10^-3

Коэффициент реактивной мощности цепи tg Ф ¹⁾

безразм.

10³ / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-3

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.2Х, РиМ 189.2Х-012)

Температура внутри корпуса счетчика

°С

10¹ / 10^-2

• ¹⁾ На дисплей дистанционный (ДД) не выводится.

• ²⁾ При выводе на ДД и по всем интерфейсам.
