Номер по Госреестру СИ: 67646-17
67646-17 Маршрутизаторы каналов связи
(РиМ 099.03)
Назначение средства измерений:
Маршрутизаторы каналов связи РиМ 099.03, (далее - МКС) предназначены для измерений времени в шкале времени UTC (SU); измерений интервалов времени; сбора и хранения измерительной информации и данных, полученных от счетчиков электрической энергии и других измерительных компонентов автоматизированных систем (АС) коммерческого и технического учета электроэнергии, для дальнейшей их передачи в систему верхнего уровня АС.
Внешний вид.
Маршрутизаторы каналов связи
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение МКС (ПО) реализует обмен данными с устройствами АС по стандарту МЭК 62056 (DLMS/COSEM) и по протоколу ВНКЛ.411711.011 ИС. Для интеграции с АСУ ТП, МКС поддерживает стандартные протоколы МЭК 60870-5-101 и МЭК 60870-5-104.
Измерительная информация, маршруты передачи данных, номера и типы используемых счетчиков электроэнергии и других измерительных компонентов АС, журналы событий, служебная информация сохраняются в базе данных МКС (БД) в энергонезависимой памяти.
Результаты измерений, считанные с измерительных компонентов АС, не подвергаются математической обработке.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного |
/cu/clock_module |
обеспечения | |
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
Цифровой идентификатор программного обеспе- |
3e3e8984660e62ec86ab45e7d108072 |
чения (рассчитываемый по алгоритму MD5) |
4 |
Идентификационное наименование программного обеспечения |
/usr/sbin/ntpdate |
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
1338ae3e1f2e3c4a1b72758f024b2bc1 |
Идентификационное наименование программного обеспечения |
/usr/bin/md5sum |
Номер версии (идентификационный номер) программного обеспечения |
не присваивается |
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5) |
fd83aac61de4f3db4422a3a9372c8326 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографическим способом, а также на корпус МКС методом струйной печати чернилами с ультрафиолетовым отверждением.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к маршрутизаторам каналов связи РиМ 099.03ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 4200-070-11821941-2015 Маршрутизаторы каналов связи РиМ 099.03. Технические условия.
Изготовитель
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»)ИНН: 540811390
Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1офис 307
Телефон: +7 (383) 219 53-13
Факс: +7 (383) 219 53-13
E-mail: rim@zao-rim.ru, http://zao-rim.ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)Принцип действия МКС при измерении времени заключается в периодической синхронизации шкалы времени встроенных часов реального времени МКС (ЧРВ) со шкалой времени по протоколу NTP c источниками времени утвержденного типа (NTP серверы), работающие в режиме «Stratum2», прошедшие поверку или аттестованные и утвержденные в качестве рабочих эталонов 3-4 разряда, а также в автономном хранении синхронизованной шкалы времени. В качестве внешних эталонных часов используются устройства синхронизации по NTP (NTP-сервер).
МКС обеспечивают опрос устройств АС, накопление и сохранение в энергонезависимой памяти измерительной информации, данных о маршрутах передачи данных, номерах и типах используемых каналов, журналов событий устройств АС, а также передачу данных по регламенту, по запросу или спорадически (инициативно) на верхний уровень АС. Обмен данными осуществляется по интерфейсам.
Конструктивно МКС выполнены в корпусе, в котором имеется отсек для подключения коммуникаторов к служебным интерфейсам, и отсек для подключения линий связи к резидентным интерфейсам и цепей питания трехфазной сети. Отсеки закрываются крышками и пломбируются. В случае подключения к служебному интерфейсу UPLC внешнего PLC коммуникатора обмен информацией с устройствами нижнего уровня АС осуществляется по трехфазной сети, используемой также для питания МКС.
МКС оснащены разъемом для подключения внешнего резервного источника питания -аккумуляторной батареи.
МКС имеет аппаратную и программную блокировку доступа к измерительной информации.

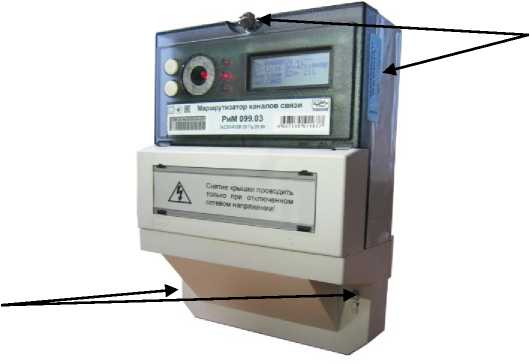

Общий вид МКС и схема пломбировки от несанкционированного доступа, обозначение знака поверки представлены на рисунке 1.
Заводской номер наносится промышленным способом (лазерная маркировка или с применением самоклеящихся всепогодных этикеток с термотрансферной печатью) на внешнюю сторону корпуса счетчика в виде (формате) отображения 10-ми значимых цифр вместе с кодировкой данного номера в формате ITF-16 ГОСТ ISO/IEC 16390
Места установки пломб изготовителя
Места установки контрольной пломбы (одна из двух показанных)
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа
Таблица 4 -
Наименование |
Обозначение |
Количество |
Маршрутизатор каналов связи |
РиМ 099.03 |
1 шт. |
Документация | ||
Маршрутизатор каналов связи РиМ 099.03. Паспорт |
ВНКЛ.426487.044 ПС |
1 экз. |
Маршрутизатор каналов связи РиМ 099.03. Руководство по эксплуатации 2) |
ВНКЛ.426487.044 РЭ |
1 экз. |
Маршрутизатор каналов связи РиМ 099.03. Методика поверки с изменением № 2 2) |
ВНКЛ.426487.044 ДИ |
1 экз. |
Служебный интерфейс SERIAL 1. Описание протоколов обмена 2) 4) |
ВНКЛ.411711.010 ИС |
1 экз. |
Приёмник сигналов USB GPS/ГЛОНАСС 4) |
- |
1 шт. |
Программное обеспечение | ||
Программа-конфигуратор 3) 4) |
Setting09903.exe |
1 шт. |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемых значений поправки часов после выполнения синхронизации, с |
±1,0 |
Пределы допускаемых значений хода часов, с/сут |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Среднее время восстановления работоспособности, не более, ч |
24 |
Максимальное количество опрашиваемых приборов учета (счетчики |
750 |
электрической энергии, интеллектуальные приборы учета электроэнер- | |
гии и т.п.), не менее, штук | |
Параметры электрического питания: | |
- номинальное напряжение, В |
3х230/400 |
- рабочий диапазон фазных напряжений, В |
от 164 до 264 |
- номинальная частота, Гц |
50 |
- рабочий диапазон частот, Гц |
от 49,5 до 50,5 |
Активная потребляемая мощность, Вт, не более |
20 |
Средний срок службы, лет |
30 |
Средняя наработка на отказ, ч |
220000 |
Рабочие условия применения: | |
- рабочий диапазон температур |
от -40 до +60 |
- верхнее значении относительной влажности воздуха | |
а) при температуре окружающего воздуха +35 °С, % |
95 |
б) при температуре окружающего воздуха +25 °С, % |
100 |
Режим работы |
непрерывный |
Масса, кг, не более |
3 |
Габаритные размеры средства измерений, мм, не более | |
- высота |
290 |
- ширина |
180 |
- длина |
95 |
Степень защиты, обеспечиваемая оболочками (код IP) ГОСТ 14254-96 |
IP 51 |
