Номер по Госреестру СИ: 90243-23
90243-23 Датчики комбинированные тока и напряжения
(РиМ КДТН)
Назначение средства измерений:
Датчики комбинированные тока и напряжения РиМ КДТН (далее - КДТН) предназначены для измерений мгновенных значений силы тока и напряжения в электрических сетях переменного тока промышленной частоты с изолированной нейтралью класса напряжения сети 6/10 кВ в зависимости от исполнения.
Внешний вид.
Датчики комбинированные тока и напряжения
Рисунок № 1
Внешний вид.
Датчики комбинированные тока и напряжения
Рисунок № 2
Общие сведения
Дата публикации - 24.10.2023
Срок свидетельства - 23.10.2028
Номер записи - 192161
ID в реестре СИ - 1411698
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Радио и Микроэлектроника" (АО "РиМ")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2234 от 2023.10.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Датчики комбинированные тока и напряжения (РиМ КДТН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Радио и Микроэлектроника" (АО "РиМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67646-17 02.06.2027 |
Маршрутизаторы каналов связи, РиМ 099.03 Акционерное общество "Радио и Микроэлектроника" (АО "РиМ") (РОССИЯ г. Новосибирск) |
ОТ МП |
8 лет; с 11.2018 - 12 лет |
|
68806-17 05.10.2027 |
Счетчики электрической энергии однофазные многофункциональные, серии РиМ 189 Акционерное общество "Радио и Микроэлектроника" (АО "РиМ") (РОССИЯ г. Новосибирск) |
ОТ МП |
16 лет |
|
68807-17 05.10.2027 |
Счетчики электрической энергии трехфазные многофункциональные, серии РиМ 489 Акционерное общество "Радио и Микроэлектроника" (АО "РиМ") (РОССИЯ г. Новосибирск) |
ОТ МП |
16 лет |
|
85575-22 13.05.2027 |
Приборы учета электроэнергии интеллектуальные, РиМ 384 Акционерное общество "Радио и Микроэлектроника" (АО "РиМ") (РОССИЯ г. Новосибирск) |
ОТ МП |
10 лет |
|
90243-23 23.10.2028 |
Датчики комбинированные тока и напряжения, РиМ КДТН Акционерное общество "Радио и Микроэлектроника" (АО "РиМ") (РОССИЯ г. Новосибирск) |
ОТ МП |
8 лет |
|
91803-24 05.04.2029 |
Системы автоматизированные информационно-измерительные коммерческого (технического) учета электроэнергии "АИИС КУЭ РМС", Обозначение отсутствует Акционерное общество "Радио и Микроэлектроника" (АО "РиМ") (РОССИЯ г. Новосибирск) |
ОТ МП |
4 года |
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Датчики комбинированные тока и напряжения (РиМ КДТН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики комбинированные тока и напряжения (РиМ КДТН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) является метрологически значимым. Встроенное ПО сохраняется в энергонезависимом запоминающем устройстве контроллера КДТН. Считывание исполняемого кода из КДТН и его модификация невозможны.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014. Конструкция КДТН исключает возможность несанкционированного влияния на ПО КДТН и измерительную информацию. Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
РиМ КДТН ВНКЛ.411618.005 ПО |
|
Номер версии (идентификационный номер) ПО не ниже |
1.02 |
|
Цифровой идентификатор ПО |
Не используется |
Знак утверждения типа
Знак утверждения типананосится на корпус КДТН методом печати краской с ультрафиолетовым отверждением или лазерной печатью. В эксплуатационной документации на титульных листах изображение знака утверждения типа наносится печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.3.2 руководства по эксплуатации ВНКЛ.411618.005 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1 •IO6 Гц»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 26.51.43-116-11821941-2020 Датчики комбинированные тока и напряжения. РиМ КДТН. Технические условия.
ПравообладательАкционерное общество «Радио и Микроэлектроника» (АО «РиМ»)
ИНН: 5408110390
Юридический адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1, оф. 307
Телефон, факс: +7 (383) 219 53-13
Web-сайт: www.ao-rim.ru
E-mail: rim@zao-rim.ru
Изготовитель
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ») ИНН: 5408110390Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1, оф. 307
Телефон, факс: +7 (383) 219 53-13
Web-сайт: www.ao-rim.ru
E-mail: rim@zao-rim.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес места осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Правообладатель
Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»)ИНН: 5408110390
Юридический адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1, оф. 307
Телефон, факс: +7 (383) 219 53-13
Web-сайт: www.ao-rim.ru
E-mail: rim@zao-rim.ru
Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения с последующим масштабированием измеренных сигналов.
Принцип действия КДТН основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналоговоцифровыми преобразователями.
КДТН осуществляют обмен цифровыми данными по последовательному оптоволоконному интерфейсу с внешними устройствами. Внешнее устройство формирует синхронизирующие импульсы, в ответ на которые КДТН отправляют результаты измерений в цифровом виде.
Структура условного обозначения КДТН представлена на рисунке 1.
РиМ КДТН - АА - ММММ - ХХ
Условное обозначение КДТН
Класс напряжения сети, кВ (см. таблицу 1)
Код исполнения (см. таблицу 1)
Код способа крепления
Рисунок 1 - Структура условного обозначения КДТН
Таблица 1 - Основные характеристики исполнения КДТН
|
Класс напряжения сети, кВ |
Код исполнения |
ином, кВ |
1ном, А |
1предел.1, А |
1предел.2, кА |
^ом, Гц |
|
10 |
1000 |
10/V3 |
10 |
200 |
20 |
50 |
|
6 |
1001 |
6/V3 |
Заводской номер нанесен промышленным способом (методом печати краской с ультрафиолетовым отверждением, лазерной печатью или с применением самоклеящихся этикеток с термотрансферной печатью) на внешнюю сторону корпуса КДТН в двух местах в виде цифрового кода.
Общий вид КДТН с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 2.
Общий вид КДТН с указанием мест пломбировки (3 места) от несанкционированного доступа представлен на рисунке 3. Знак поверки наносится на КДТН в одно из указанных мест пломбировки и в паспорт КДТН.
Место нанесения заводского номера
Место нанесения
заводского номера
Место нанесения
знака утверждения
типа
е

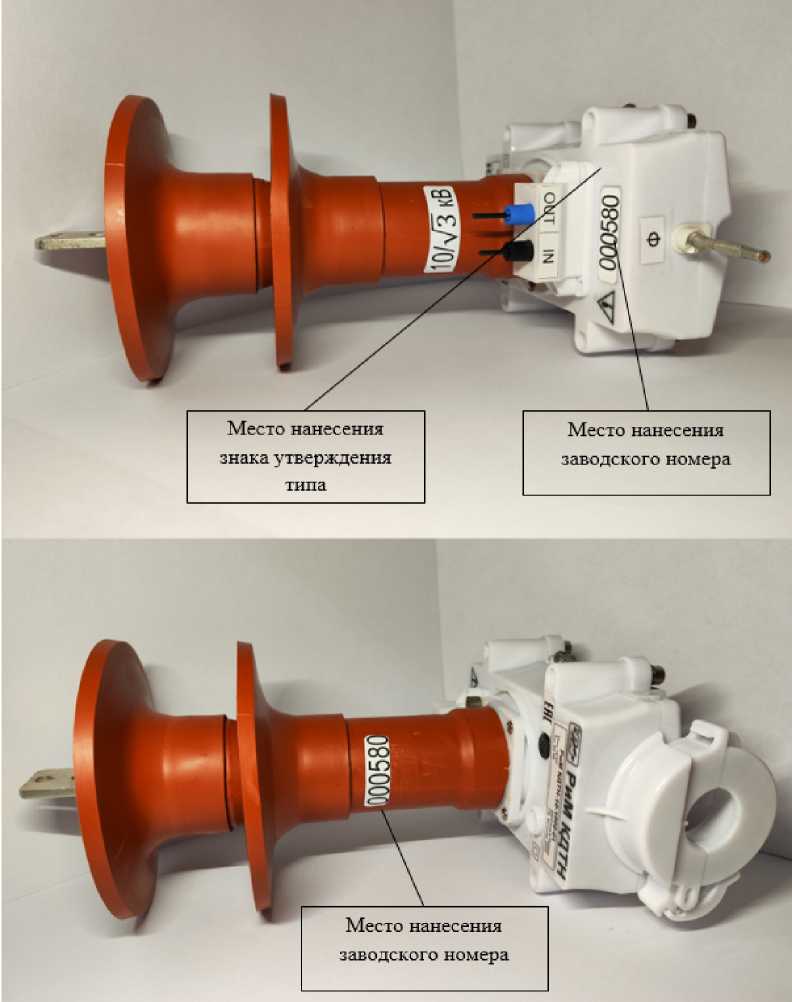

Рисунок 2 - Общий вид КДТН с указанием мест нанесения заводского номера в двух местах и места нанесения знака утверждения типа

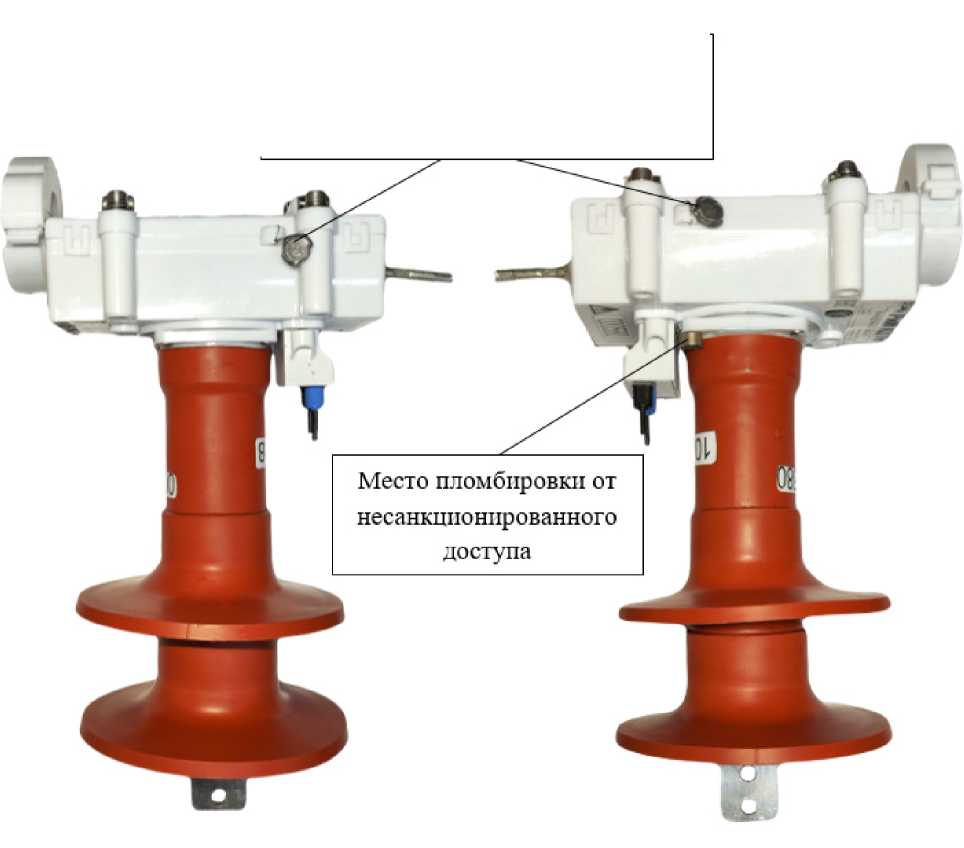

Рисунок 3 - Общий вид КДТН с указанием мест пломбировки от несанкционированного доступа
Комплектность представлена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик комбинированный тока и напряжения РиМ КДТН соответствующего исполнения (в упаковке) |
РиМ КДТН-АА-ММММ-ХХ |
1 шт. |
|
Корпус внешний 1) |
- |
1 шт. |
|
ОПН 1) |
- |
1 шт. |
|
Комплект монтажных частей 2) |
- |
1 компл. |
|
Паспорт |
ВНКЛ.411618.005 ПС |
1 экз. |
|
Руководство по эксплуатации 3) |
ВНКЛ.411618.005 РЭ |
1 экз. |
|
Программа КДТН Сервис 3) |
- |
1 шт. |
| ||
приведены в таблице 3. Указанные в таблице 3 классы точности приведены согласно таблицам 18 и 20 ГОСТ 60044-8-2010 и таблице 13 ГОСТ 60044-7-2010.
Таблица 3 -
|
Наименование характеристики |
Значения для исполнений | |
|
РиМ КДТН-6- 1001-XX |
РиМ КДТН-10-1000-XX | |
|
Номинальный ток, 1ном, А |
10 | |
|
Верхняя граница диапазона измерений силы тока в соответствии с требованиями класса точности 0,5S, 1предел.1, А |
200 | |
|
Верхняя граница диапазона измерений силы тока в соответствии с требованиями класса точности 10P, 1предел.2, кА |
20 | |
|
Номинальное напряжение, Uном, кВ |
6/^3 |
10/^3 |
|
Нижняя граница диапазона измерения напряжения, имин |
0,8^ином |
0,8^ином |
|
Верхняя граница диапазона измерения напряжения, Шаке |
1,2^ном |
1,2^Пном |
|
Частота дискретизации, £д, Гц 1) |
4000 или 4096 | |
|
Класс точности: -при измерении силы тока в диапазоне 0,01-1ном<1<1предеп i -при измерении силы тока в диапазоне 1предел.1<1<1предел.2 |
0,5S 10Р | |
|
Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 0,0Ыном<1<0,05^ном, % |
±1,5 | |
|
Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 0,05-1Дом<1<0,2-1Ном, % |
±0,75 | |
|
Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 0,2-1ном<1<1предел.1, % |
±0,5 | |
|
Пределы допускаемой относительной токовой погрешности в диапазоне измерения силы тока 1предел.1<1<1предел.2, % |
±10 | |
|
Пределы допускаемой относительной погрешности напряжения в диапазоне измерения напряжения имин<и<имакс, % |
±0,5 | |
|
Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига тока) в диапазоне измерения силы тока 0,01-Ьюм<1<0,05-1ном, мин |
±90 | |
|
Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига тока) в диапазоне измерения силы тока 0,05^1ном<1<0,2^1ном, мин |
±45 | |
|
Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига тока) в диапазоне измерения силы тока 0,2^1ном<1<1предел.1, мин |
±30 | |
|
Пределы допускаемой абсолютной угловой погрешности (угла фазового сдвига напряжения) в диапазоне измерения напряжения имин<и<имакс, минут |
±20 | |
|
Температурный коэффициент Кт при измерении силы тока, доли от предела допускаемой относительной токовой погрешности на каждые |
0,2 | |
|
Наименование характеристики |
Значения для исполнений | |
|
РиМ КДТН-6- 1001-XX |
РиМ КДТН-10-1000-XX | |
|
10°С | ||
|
Температурный коэффициент Кит при измерении напряжения, доли от предела допускаемой относительной погрешности напряжения на каждые 10°С |
0,2 | |
|
Номинальное напряжение питания, Ипит.ном, кВ |
6/V3 |
10/V3 |
|
Нижняя граница рабочего диапазона напряжения питания, Ипит мин |
0,8^Цпит.ном |
0,8^Цпит.ном |
|
Верхняя граница рабочего диапазона напряжения питания, Ипит.макс |
1 ,2^Цпит.ном |
1 ,2^Цпит.ном |
|
Номинальная частота, Гном, Гц |
50 | |
|
Нижняя граница рабочего диапазона частоты, Г ц |
47,5 | |
|
Верхняя граница рабочего диапазона частоты, Гц |
52,5 | |
|
Полная потребляемая мощность в цепи напряжения, В •А, не более |
45 | |
|
Активная потребляемая мощность в цепи напряжения, Вт, не более |
6 | |
|
Габаритные размеры КДТН (высота х ширина х длина), мм, не более |
310 х 120 х 205 | |
|
Масса КДТН, кг, не более |
3,0 | |
|
Степень защиты оболочек от проникновения пыли и воды по ГОСТ 14254-2015 |
IP64 | |
|
Средняя наработка до отказа, То, ч, не менее |
220 000 | |
|
Средний срок службы, Тсл, лет, не менее |
25 | |
|
Среднее время восстановления работоспособного состояния, Тв, ч, не более |
24 | |
|
Условия эксплуатации: Установленный рабочий диапазон: -температура окружающей среды, °С -атмосферное давление, кПа Верхнее значение относительной влажности, %, при температуре окружающей среды +25 (+30) °С |
от - 60 до + 50 от 86,6 до 106,7 100 (95) | |
|
Нормальные условия измерений: -температура окружающей среды, °С -атмосферное давление, кПа -относительная влажность, %, при температуре окружающей среды +25 °С |
от + 15 до + 25 от 86,6 до 106,7 от 30 до 80 | |
|
1) Определяется внешним устройством | ||
