Номер по Госреестру СИ: 67316-17
67316-17 Аппаратура измерения параметров вибрации многоканальная
(VDAU-6000)
Назначение средства измерений:
Аппаратура измерения параметров вибрации многоканальная VDAU-6000 (далее -аппаратура) предназначена для непрерывного измерения параметров вибрации (виброускорения, виброскорость, виброперемещение), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Внешний вид.
Аппаратура измерения параметров вибрации многоканальная
Рисунок № 1
Внешний вид.
Аппаратура измерения параметров вибрации многоканальная
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 02.05.2022
Номер записи - 158851
ID в реестре СИ - 381251
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VDAU-6000,
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№897 от 2017.05.02 Об утверждении типов средств измерений
Наличие аналогов СИ: Аппаратура измерения параметров вибрации многоканальная (VDAU-6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruel & Kjaer Vibro GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Аппаратура измерения параметров вибрации многоканальная (VDAU-6000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура измерения параметров вибрации многоканальная (VDAU-6000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 6058 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 6058 |
|
ФБУ Омский ЦСМ Омская область |
8678 | 6058 |
|
ФБУ Томский ЦСМ Томская область |
9546 | 6058 |
Программное обеспечение
Программное обеспечение (далее ПО) предназначено для управления аппаратурой, сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- реализован механизм защиты ПО от несанкционированного доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDAUTool |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.6.32553 |
|
Цифровой идентификатор ПО |
— |
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом наклейки и на документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре измерения параметров вибрации многоканальной VDAU-6000
Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 204/3-14-2016 «Аппаратура измерения параметров вибрации многоканальная VDAU-6000. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 ноября 2016 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bruel & Kjsr Vibro GmbH», Германия
Адрес: LeydheckerstraBe 10, D-64293 Darmstadt Тел.: +49 (0) 6151-428-0; Факс: +49 (0) 6151-428-10-00 Web-сайт: http://www.bkvibro.com/en.html; E-mail: info@bkvibro.com
Заявитель
Общество с ограниченной ответственностью «Спектрис Си-Ай-Эс»
(ООО «Спектрис Си-Ай-Эс»)
Адрес: 119048, г. Москва, ул. Усачева, д. 35, к. 1 Тел.: +7 (495) 933-52-14
Web-сайт: www.spectris.ru; E-mail: info.russia@spectris.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел.: +7 (495) 437-55-77 / Факс: + 7 (495) 437-56-66 E-mail: office@vniims.ru; Web-сайт: www.vniims.ru
Принцип работы аппаратуры измерения параметров вибрации многоканальной VDAU-6000 основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями.
Аппаратура представляет собой электронное устройство с измерительными каналами для подключения акселерометров различных типов, преобразователей виброскорости, преобразователей перемещения (относительного смещения), преобразователей частоты вращения и с каналами измерения унифицированных сигналов по току и напряжению.
Объединенная в сеть аппаратура измерения параметров вибрации многоканальная VDAU-6000 состоит из контрольных устройств, сервера баз данных COMPASS 6000 и рабочих станций, на которых установлено программное обеспечение мониторинга и диагностики.
Аппаратура выпускается в трех модификациях: VDAU-6000, VDAU-6100 и VDAU-6200, различающихся вариантом исполнения и способом монтажа. VDAU-6000 стандартное исполнение, VDAU-6100 предназначена для монтажа в стойках шасси, VDAU-6200 выполнена в прочном корпусе для использования в качестве полевого устройства.
Аппаратура имеет возможность программирования коэффициентов преобразования подключаемых первичных преобразователей. Подключение к аппаратуре преобразователей со встроенной электроникой (типа IEPE и аналогичных) и пьезоэлектрических акселерометров допускается через специальные усилители-преобразователи.
Общий вид и обозначение места нанесения знаков утверждения типа и поверки аппаратуры представлены на рисунке 1, схема пломбировки от несанкционированного доступа

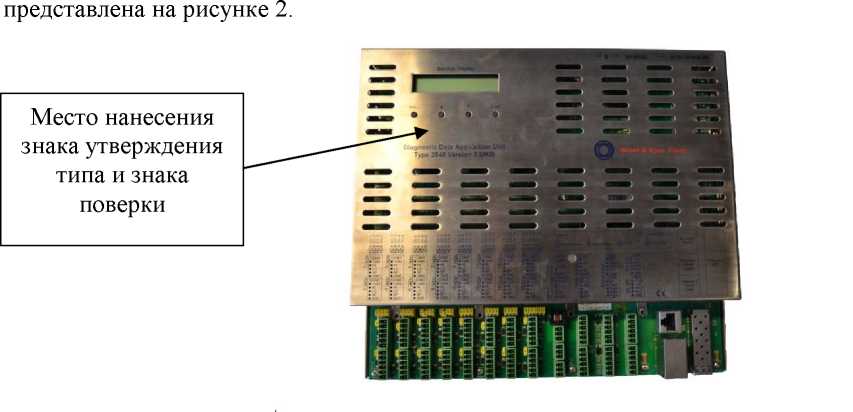

Рисунок 1 - Общий вид аппаратуры измерения параметров вибрации многоканальной VDAU-6000

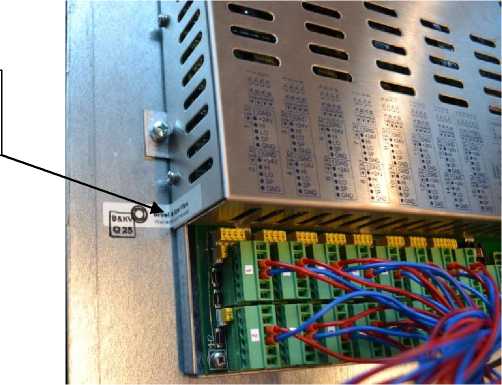

Место опломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 2 -
|
Наименование характеристики |
Значение характеристики |
|
1 Канал измерения абсолютной вибрации | |
|
Диапазон измерения виброускорения*, м/с2 |
от 0,1 до 800 |
|
Диапазон измерения виброскорости*, мм/с |
от 0,1 до 500 |
|
Диапазон рабочих частот, Гц |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерения виброускорения и виброскорости в диапазоне рабочих частот, % |
±5 |
|
Диапазон входного напряжения, В |
от +2 до +20 |
|
2 Канал измерения относительной вибрации | |
|
Диапазон измерения виброперемещения (размах)*, мкм |
от 1 до 4000 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот, Гц |
от 0,1 до 5000 |
|
Пределы допускаемой относительной погрешности измерения виброперемещения (размах) в диапазоне рабочих частот, % |
±5 |
|
Диапазон измерения относительного смещения*, мкм |
от 1 до 10000 |
|
Пределы допускаемой относительной погрешности измерения относительного смещения, % |
±1 |
|
Диапазон входного напряжения, В |
от +2 до +18 |
|
3 Канал измерения частоты входного сигнала | |
|
Диапазон измерения частоты входного сигнала, Гц |
от 0,1 до 10000 |
|
Диапазон отображения частоты вращения, об/мин |
от 1 до 23000 |
|
Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % |
±1 |
|
4 Канал измерения общего назначения | |
|
Диапазон измерения входного напряжения постоянного тока, В |
от +0,1 до +24 |
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % |
±1 |
|
Диапазон измерения силы постоянного тока, мА |
от +0,1 до +20 |
|
Пределы допускаемой относительной погрешности измерения силы постоянного тока, % |
±1 |
|
Диапазон рабочих температур, °C |
от -40 до +60 |
|
Габаритные размеры, мм (высота ^ширина х длина), не более: | |
|
VDAU-6000 |
247x281x44 |
|
VDAU-6100 |
400x366x46 |
|
VDAU-6200 |
500x400x170 |
|
Масса, кг, не более: VDAU-6000 |
2,3 |
|
VDAU-6100 |
5 |
|
VDAU-6200 |
16 |
* Диапазоны измерений приведены для значения коэффициента преобразования:
10 мВ/(м^с-2) - для режима измерения виброускорения;
100 мВ/(мм^с-1) - для режима измерения виброскорости;
8 мВ/мкм - для режима измерения виброперемещения и режима измерения относительного смещения.
