Номер по Госреестру СИ: 47303-11
47303-11 Системы измерений вибрации
(VC-6000)
Назначение средства измерений:
Системы измерений вибрации VC-6000 (далее системы) предназначены для измерений в непрерывном режиме вибрации корпуса, вибрации вала относительно корпуса, осевого и радиального положения вала, абсолютного и относительного расширения, а также частоты вращения ротора. Системы позволяют по результатам измерений рассчитать механические параметры, характеризующие техническое состояние агрегатов и его узлов.

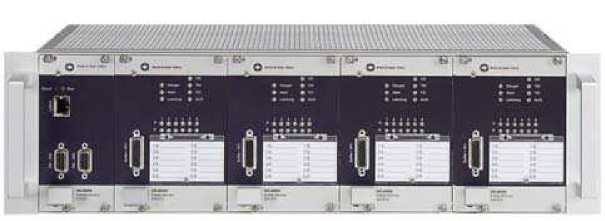

Внешний вид.
Системы измерений вибрации
Рисунок № 1
Внешний вид.
Системы измерений вибрации
Рисунок № 2
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
VC 6000 |
PI-Mbus-300 |
CI 2.8.2. SM 6.9.3. |
* |
CRC-16 |
*Цифровой идентификатор зависит от собственного уникального адреса прибора, входящего в состав системы измерения вибрации VC-6000 и присваивается при выпуске прибора.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на стойку шасси методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Система измерения вибрации VC-6000», раздел С.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерения вибрации^УС-6000-
1. ГОСТ Р ИСО 7919-1-99 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования».
-
2. ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования».
-
3. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Германия.
-
- при осуществлении деятельности в области охраны окружающей среды;
-
- при выполнении работ по обеспечению безопасных условий и охраны труда;
-
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
-
- при выполнениие работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «Системы измерения вибрации VC-6000 фирмы «Bruel & Kjsr Vibro GmbH», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 19.05.2011.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07); источник постоянного тока Б5-76 (г/р № 32678-06).
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Лист № 7 Всего листов 7
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Действие системы основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей: акселерометров, вихретоковых
преобразователей, велосиметров, а также других типов датчиков, имеющих выход по напряжению или току (например, датчиков давления, температуры).
Система измеряет среднее квадратическое значение (СКЗ), пиковое значение и размах виброускорения и виброскорости, размах перемещения, максимальное отклонение вала от среднего положения, максимальный размах перемещения по осям X и Y, проверяет состояние подшипников по методу измерения BCU.
Система представляет собой модульную конструкцию и состоит из стойки шасси и установленных в ней базовых и заменяемых модулей измерения и контроля (мониторов безопасности) SM-610. Шасси RC-600 имеет четыре слота для модулей SM-610 и модуля источника питания PS-610, а также слот для модуля связи CI-620. Шасси RC-610 предназначено для внешнего монтажа модулей электропитания PS-610 и до шести модулей SM-610.
Модули SM-610 осуществляют сбор измеренных данных, их обработку, выдачу результатов измерений в аналоговом виде и управление реле. Каждый канал модуля работает независимо о других каналов, но имеет сквозную синхронизацию с ними. Модули имеют до двенадцати входных и двенадцати выходных каналов и позволяют обрабатывать в реальном времени сигналы, поступающие по каналам измерений, контролировать их с учетом аварийных пределов, управлять сигнализацией с помощью встроенных реле.
Система имеет возможность программирования коэффициентов преобразования используемых первичных преобразователей.
Электропитание осуществляется через модуль источника питания PS-610 переменным напряжением от 90 до 265 В (частотой от 45 до 65 Гц) или постоянным напряжением от 18 до 63 В. Система осуществляет питание подключаемых датчиков и внешних предусилителей.
Наличие интерфейса служит для подключения к персональному компьютеру.
Внешний вид системы приведен на рисунке 1. Идентификационная бирка приведена на рисунке 2.
Рисунок 1
Рисунок 2
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
VC 6000 |
PI-Mbus-300 |
CI 2.8.2. SM 6.9.3. |
* |
CRC-16 |
*Цифровой идентификатор зависит от собственного уникального адреса прибора, входящего в состав системы измерения вибрации VC-6000 и присваивается при выпуске прибора.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
-
1 Канал измерения вибрации корпуса и спектрального анализа
Типы подсоединяемых датчиков акселерометр,
велосиметр
Коэффициент преобразования преобразователей (регулируется):
мВ/(мт-2) (стандартный для акселерометра) мВ/(мм^с-1) (стандартный для велосиметра)
Диапазоны измерений виброскорости (для стандартного коэффициента преобразования), мм/с:
СКЗ при пик-факторе 5
пик
Диапазон частот, Гц
Относительная расширенная неопределенность при измерении вибрации корпуса при коэффициенте охвата к=2 и доверительной вероятности 0,95, % от измеренной величины плюс 0,1 % от верхнего предела диапазона измерения
Относительная расширенная неопределенность при спектральном анализе при коэффициенте охвата к=2 и доверительной вероятности 0,95, % от измеренной величины плюс 0,1 % от верхнего предела диапазона измерения
-
2 Канал измерения вибрации вала относительно корпуса Тип подсоединяемых датчиков
Коэффициент преобразования (регулируется), мВ/мкм стандартный
Диапазоны измерений виброперемещения (для стандартного коэффициента преобразования), мкм:
-
- для SMaKc (максимального отклонения вала от среднего положения)
-
- для максимального размаха виброперемещения по X,Y
Диапазон частот, Гц
Относительная расширенная неопределенность при измерении вибрации вала относительно корпуса при коэффициенте охвата к=2 и доверительной вероятности 0,95, % от измеренной величины плюс 0,1 % от верхнего предела диапазона измерений: при измерении размаха виброперемещения по X,Y при измерении Бмакс
-
3 Канал измерения осевого перемещения и радиального положения вала
Тип подсоединяемых датчиков
Коэффициент преобразования (регулируется), мВ/мкм стандартный
10
100
от 0 до 20
от 0 до 100
от 10 до 1000
0,75
2,75
вихретоковый
8
от 0 до 250
от 0 до 500
от 10 до 1000
0,75
1
вихретоковый
8 или 4
Диапазоны измерений перемещения (для стандартного коэффициента преобразования), мм: осевое перемещение радиальное положение
Относительная расширенная неопределенность при измерении осевого перемещения и радиального положения вала при коэффициенте охвата к=2 и доверительной вероятности 0,95, % от измеренной величины плюс 0,1 % от верхнего предела диапазона измерения
-
4 Канал измерения абсолютного и относительного расширения
Типы подсоединяемых датчиков:
абсолютное расширение относительное расширение
Диапазон входного напряжения (пост.), В
Диапазон входного тока (пост.), мА
Диапазоны измерений перемещения (для стандартного коэффициента преобразования), мм:
абсолютное расширение
относительное расширение
Относительная расширенная неопределенность при измерении абсолютного и относительного расширения при коэффициенте охвата к=2 и доверительной вероятности 0,95, % от измеренной величины плюс 0,1 % от верхнего предела диапазона измерения
-
5 Канал измерения частоты вращения
Тип подсоединяемых датчиков
Диапазон измерений числа оборотов, об/мин
Расширенная неопределенность при измерении числа оборотов при коэффициенте охвата к=2 и доверительной вероятности 0,95:
абсолютная расширенная неопределенность при измерении числа оборотов менее 100 об/мин, об/мин
- абсолютная расширенная неопределенность при измерении числа оборотов в диапазоне от 100 до 10 000 об/мин, об/мин - относительная расширенная неопределенность при измерении числа оборотов свыше 10 000 об/мин, %
-
6 Входные каналы постоянного и переменного тока
от 0 до 2 или от 0 до 4
от 0 до 2
1
датчик положения вихретоковый
от 0 до 10
от 4 до 20
от 0 до 20
или от 0 до 50
от 0 до 20
0,75
вихретоковые
от 0,06 до 1 200 000
± 0,1
± 1
± 0,01
Лист № 5
Всего листов 7 | |
Диапазоны входного напряжения постоянного и переменного тока (при сопротивлении 200 кОм), В |
±10,25 ±11 |
Диапазон частот, Гц |
от 0 до 20 000 |
Коэффициент усиления Относительная расширенная неопределенность при измерении постоянного и переменного тока при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
1 ±2 |
7 Входные каналы общего назначения Диапазон входного напряжения переменного и постоянного тока (при сопротивлении 200 кОм), В Диапазоны выходного постоянного тока, мА |
от минус14 до +14 от 4 до 20; или от 0 до 20 |
Диапазоны выходного постоянного напряжения, В |
от 0 до 5; или от 0 до 10; или от 2 до 10; или от 1 до 5 |
Диапазон частот, Гц |
от 0 до 20 000 |
Коэффициент усиления |
1 |
Относительная расширенная неопределенность при измерении постоянного и переменного тока при коэффициенте охвата к=2 и доверительной вероятности 0,95, % |
±1 |
Условия эксплуатации:
диапазон рабочих температур, °С относительная влажность, без конденсата, %, до |
от минус 20 до 65 95 |
Габаритные размеры, мм (длина хширина х высота), не более:
шасси RC-600 шасси RC-610 шасси PS-610/0 шасси PS-610/1 шасси CI-620 шасси SM-610 |
133х483х325 133х483х280 71х128,4х295 71х128,4х232 40х128,4х295 100х128,4х295 |
Масса, кг, не более:
