Номер по Госреестру СИ: 58583-14
58583-14 Анализаторы вибрации
(VIBROPORT 80)
Назначение средства измерений:
Анализаторы вибрации VIBROPORT 80 (далее анализаторы) предназначены для измерения виброускорения, виброскорости и виброперемещения.
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.09.2019
Номер записи - 149234
ID в реестре СИ - 371634
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Bruel & Kjaer Vibro GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1376 от 2014.09.24 Об утверждении типа СИ (ГР 58542-14 - 58648-14)
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Анализаторы вибрации (VIBROPORT 80)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
58583-14 Анализаторы вибрации (VIBROPORT 80) Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
63412-16 Приборы универсальные портативные серии (ВС-311) АО "Висом" (РОССИЯ г. Смоленск) |
Все средства измерений АО "Висом"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
36259-07 01.12.2012 |
Виброметры-анализаторы, VIBROTEST 60 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
40723-09 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47051-11 27.06.2016 |
Акселерометры , AS и ASA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
47303-11 22.07.2016 |
Системы измерений вибрации, VC-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48024-11 21.10.2016 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48025-11 21.10.2016 |
Преобразователи вихретоковые, DS-105x/OD-105x/EC-100x Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48369-11 06.12.2016 |
Системы мониторинга машинного оборудования, 3540 COMPASS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
48370-11 06.12.2016 |
Преобразователи вихретоковые, SD-ххx/OD-ххx и SDH-ххx/OD-ххx Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53212-13 12.04.2018 |
Системы измерений и мониторинга вибрации, VIBROCONTROL 6000™ Compact Monitor Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
54237-13 |
Виброанализатор, VIBROCONTROL 1000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55219-13 17.10.2018 |
Преобразователи вихретоковые, IN, INA и TS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
58583-14 25.09.2019 |
Анализаторы вибрации, VIBROPORT 80 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
61556-15 |
Приборы для контроля параметров вибрации, VIBROCONTROL 920 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
61557-15 |
Преобразователи виброскорости, VS-079/S Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
62010-15 12.10.2025 |
Акселерометры , 8315 и 8324 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67316-17 02.05.2022 |
Аппаратура измерения параметров вибрации многоканальная, VDAU-6000 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74435-19 |
Система виброизмерительная, Нет данных Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
74250-19 01.03.2024 |
Аппаратура измерения и мониторинга вибрации, VC-1800 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
74249-19 01.03.2024 |
Усилители заряда, 2661, 2667 и 2688 Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
75507-19 08.07.2024 |
Аппаратура вибродиагностики, мониторинга и защиты, VC-8000 SETPOINT Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
78357-20 29.05.2025 |
Преобразователи виброскорости, VS Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78894-20 07.08.2025 |
Преобразователи вихретоковые, IN и INA Фирма "Bruel & Kjaer Vibro GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Приборы универсальные портативные серии (ВС-311)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы универсальные портативные серии (ВС-311)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 6058 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 6058 |
|
ФБУ Омский ЦСМ Омская область |
8678 | 6058 |
|
ФБУ Томский ЦСМ Томская область |
9546 | 6058 |
Программное обеспечение
Программное обеспечение (ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с прибором.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Report &EXaminer Software (ReX) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6 |
|
Цифровой идентификатор ПО |
Build 1.6.1.145 |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.007-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Анализаторы вибрации VIBROPORT 80».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации VIBROPORT 80
Техническая документация фирмы Bruel & Kjsr Vibro GmbH, Германия.
Поверка
Поверка осуществляется по документу МП 58583-14 «Анализаторы вибрации VIBROPORT 80 фирмы Bruel & Kjsr Vibro GmbH, Германия. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.08.2014 года.Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10).
Изготовитель
Фирма Bruel & Kjsr Vibro GmbH, Германия
Адрес: LeydheckerstraBe 10, D-64293 Darmstadt.
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»), г. Химки Московской обл.
Адрес: 141401, г. Химки, Московская обл., Ленинский проспект, 1, кор. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46, Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей, имеющих выходной сигнал в виде напряжения.
Анализатор состоит из модулей, размещенных в едином корпусе. Модули предназначены для измерения параметров характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения), спектрального анализа вибрации и вибрационной диагностики, для измерения частоты вращения, а также сбора, хранения и передачи данных на ПК. Также анализатор может быть оснащен дополнительными модулями, выполняющими следующие функции - вычисление максимального отклонение вала от среднего положения, определение спектра огибающей, проведение быстрого преобразование Фурье (БПФ), оценивание технического состояния подшипников качения, балансировку.
Анализаторы имеют четыре измерительных канала вибрации и один канал для измерения частоты вращения (до 250 000 об/мин). В зависимости от выполняемой задачи количество входных каналов может варьироваться.
В анализаторах предусмотрена возможность программирования коэффициента преобразования первичных преобразователей вибрации.
Анализаторы имеют жидкокристаллический дисплей и выход на ПК. Напряжение питания анализаторов 12 В от встроенного аккумулятора.

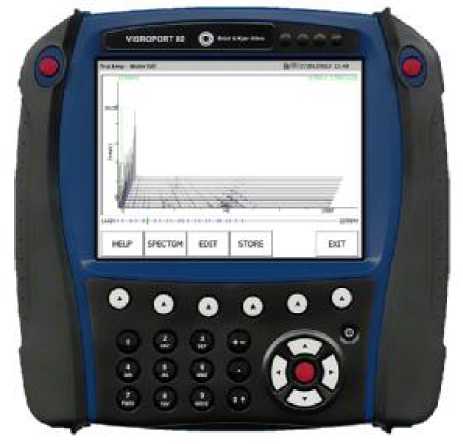

Внешний вид анализаторов вибрации VIBROPORT 80 приведен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов вибрации VIBROPORT 80
Лист № 2 Всего листов 3
Анализаторы вибрации VIBROPORT 80 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон входного напряжения, В |
±25 |
|
Диапазон измерений виброускорения (при Кпр= 1 В/(м^с’2), м/с2 |
от 0 до 25 |
|
Диапазон измерений виброскорости (при Кпр= В/(мм^с-1), мм/с |
от 0 до 25 |
|
Диапазон измерений виброперемещения (при Кпр= 1 В/мм), мм |
от 0 до 25 |
|
Диапазон рабочих частот, Гц |
от 0,18 до 80 000 |
|
Пределы допускаемой относительной погрешности измерения виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот и диапазоне рабочих температур, % |
±5 |
|
Напряжение питания, В |
12 |
|
Ёмкость встроенного аккумулятора, мА/ч |
6600 |
|
Условия эксплуатации: диапазон рабочих температур, °С: |
от минус 10 до +60 |
|
Габаритные размеры (длина ^ширина х высота), мм: |
220 х220 х 71 |
|
Масса, кг: |
1,54 |
Лист № 3 Всего листов 3
