Номер по Госреестру СИ: 60339-15
60339-15 Преобразователи
(Магнит-7Л)
Назначение средства измерений:
Преобразователь Магнит-7Л (далее - преобразователь) предназначен для измерения частоты и преобразования выходных сигналов с датчиков частоты вращения в аналоговый сигнал (напряжение постоянного тока) и цифровой код.
Внешний вид.
Преобразователи
Рисунок № 1
Внешний вид.
Преобразователи
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.04.2020
Номер записи - 151205
ID в реестре СИ - 373605
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
Наличие аналогов СИ: Преобразователи (Магнит-7Л)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
|
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
|
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
|
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60340-15 28.02.2025 |
Акселерометры низкочастотные линейные, АЛЕ 048ММ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60708-15 27.04.2025 |
Датчики температуры цифровые, ЦДТ 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
4 года |
|
60681-15 27.04.2025 |
Датчики силы, НЕТ 045 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Кто поверяет Преобразователи (Магнит-7Л)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи (Магнит-7Л)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений содержится в руководстве по эксплуатации СДАИ.411621.019РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям Магнит-7Л.
Преобразователи Магнит 7Л. Технические условия СДАИ.411621.019ТУ.
Поверка
ПоверкаПоверка осуществляется в соответствии с документом СДАИ.411621.019МП «Преобразователь Магнит 7Л. Методика поверки», утвержденным ОАО «НИИФИ» 16.01.2015 г.
Средства поверки:
генератор низкочастотный прецизионный Г3-110 ((0,01-199999,9) Гц, погрешность ±3Л0"7); источник питания постоянного тока Б5-8 (диапазон (0 — 50)В, погрешность ± 3%); осциллограф универсальный двухканальный С1-82 (6 мВ - 20 В, погрешность ±3%); частотомер электронносчетный Ч3-54 (0,1Гц-120МГц, ±[5Л0’7+1/(Г1сч)]; вольтметр универсальный цифровой В7-38 (0,01 мВ - 300 В, класс точности (0,04/0,02 -0,07/0,02))
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»).
440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
е-mail: info@niifi.ru
Испытательный центр
ОАО «НИИФИ»440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Преобразователь имеет один вариант исполнения - Магнит-7Л.
Конструктивно преобразователь выполнен в моноблочном исполнении, схема размещена на двух печатных платах, помещенных в герметичный корпус. На одной печатной плате размещена схема двух измерительных каналов, на другой плате - схема блока вторичного питания.
Работа измерительной части преобразователя заключается в следующем:
Обмотки датчика частоты вращения подключаются к аналоговому коммутатору микроконтроллера МК через входные усилители (ВУ1 и ВУ2) 1-го и 2-го измерительных каналов соответственно. Аналоговый коммутатор АК поочередно подключает выходы ВУ1 и ВУ2 к входу АЦП. Оцифрованные значения сигналов с датчика обрабатываются МК в соответствии с алгоритмом преобразования. Результатом обработки являются значения частоты датчика по 1-му и 2-му каналам. Эти значения выводятся в виде «ШИМ-сигнала» через цифро
аналоговые преобразователи ЦАП1 и ЦАП2 1-го и 2-го каналов соответственно, и далее фильтруются в ФНЧ1 и ФНЧ2 и нормируются по напряжению постоянного тока в выходных усилителях НУ1 и НУ2 в диапазоне от 0 до 6 В.
По цифровому выходу значения частоты по 1-му и 2-му каналам выводятся одним файлом через последовательный порт по интерфейсу RS-485.

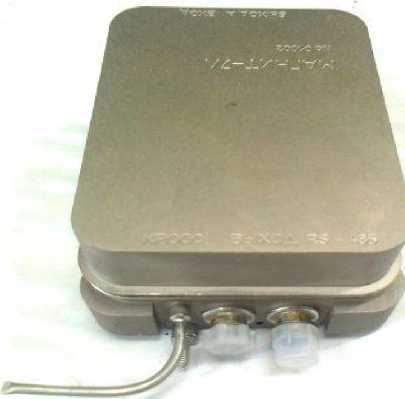

Внешний вид преобразователя Магнит-7Л приведен на рисунке 1. Габаритноустановочные размеры преобразователя Магнит-7Л приведены на рисунке 2.
