Сведения о средстве измерений: 60140-15 Датчики линейных перемещений

Номер по Госреестру СИ: 60140-15
60140-15 Датчики линейных перемещений
(ПЛЦ 007)

Назначение средства измерений:
Датчики линейных перемещений ПЛЦ 007 (далее - датчики) предназначены для измерения линейных перемещений и преобразования их в сопротивление.

сертификация программного обеспечения

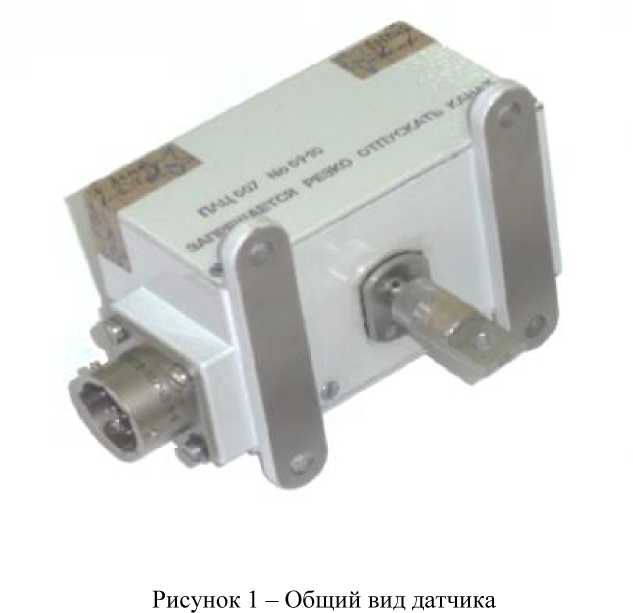

Внешний вид. Датчики линейных перемещений, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики линейных перемещений
Рисунок № 1

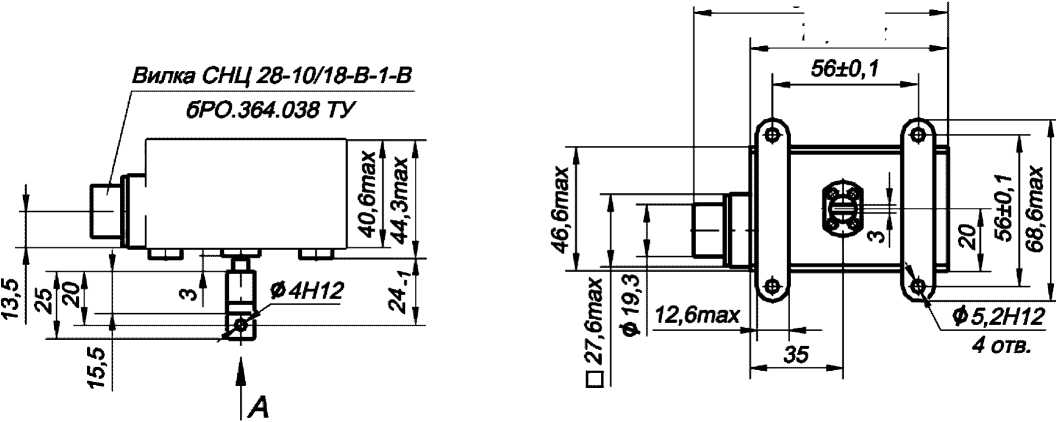

Внешний вид. Датчики линейных перемещений, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики линейных перемещений
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 13.03.2020
Номер записи - 150988
ID в реестре СИ - 373388
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

Производитель

Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

№83 от 2017.01.18 О переоформлении свидетельства об утверждении типа средства измерений № 60140 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЗАО "Рязанская нефтеперерабатывающая компания" (АИИС КУЭ РНПК) с Изменением № 1" и внесении изменений в описание типа

№2601 от 2017.11.24 О переоформлении свидетельства об утверждении типа средства измерений № 60140/1 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ЗАО "Рязанская нефтеперерабатывающая компания" (АИИС КУЭ РНПК) с Изменением № 1" и внесении изменений в описание типа

№100 от 2020.01.29 О продлении срока действия свидетельства об утверждении типа СИ на новый срок О внесении изменений в описание типа О переоформлениии свидетельства об утверждении типа СИ Датчики линейных перемещений ПЛЦ 007

№295 от 2015.03.13 Об утверждении типов средств измерений (ГР 60099-15 - 60164-15)

Наличие аналогов СИ: Датчики линейных перемещений (ПЛЦ 007)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37039-14
10.06.2019
Датчики давления, ДАВ 068
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
43452-09
01.01.2015
Блоки сейсмодатчиков, БСД 1
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
1 год
44385-10
01.04.2015
Датчики избыточного давления, ДДВ 017
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
44955-10
01.08.2015
Датчики давления, ST3000
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
3 года
49330-12
23.03.2017
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008)
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
49331-12
23.03.2017
Датчики силы, Bm 100 (Bm 2.323.000)
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
50189-12
20.06.2017
Датчики давления, ДАЭ-107
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
Первичная поверка до ввода в эксплуатацию
50197-12
20.06.2017
Датчики давления тензометрические, ЛХ-412
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
Первичная поверка до ввода в эксплуатацию
51916-12
30.11.2017
Датчики давления, ДДВ 011
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
52825-13
27.02.2018
Датчики давления, ДАВ 096
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
54658-13
23.08.2018
Датчики силы, НТ 049
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
54659-13
23.08.2018
Датчики силы, НТ 050
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
54660-13
23.08.2018
Датчики силы, НТ 051
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
54661-13
23.08.2018
Датчики силы, НТ 052
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
54922-13
23.09.2018
Преобразователи промежуточные, Bm 5514
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
Первичная поверка до ввода в эксплуатацию
54973-13
23.09.2018
Датчики давления, ДДВ 015
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
1 год
55805-13
09.12.2018
Акселерометры линейные трехкомпонентные, АЛЕ 061
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
55806-13
09.12.2018
Датчики силы, НТ048
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
55981-13
20.12.2018
Датчики давления, ДСЕ 125
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56025-13
19.12.2018
Датчики осевых и радиальных биений, ПЛИ 088
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56097-13
30.12.2018
Датчики давления, ДАВ 102
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56138-14
15.01.2019
Датчики вибраций, АЛС 006
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56234-14
23.01.2019
Датчики давления, ДХС 525
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56235-14
23.01.2019
Датчики давления, ДДВ 018
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56236-14
23.01.2019
Датчики давления, ДПС 024
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
56366-14
05.02.2019
Датчики угла наклона, КЛИН 3
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
57670-14
10.06.2019
Преобразователи первичные быстропеременных давлений, Bm 309
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
57671-14
10.06.2019
Датчики давления, Bm 206
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
58199-14
20.08.2019
Преобразователи, Вm 5510
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
58200-14
20.08.2019
Преобразователи давления, ДХС 514
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
58242-14
20.08.2019
Штоковые датчики линейных перемещений, ПЛЦ 002
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
58511-14
25.09.2019
Датчики тока бесконтактные, ДТБ 5
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
4 года
59280-14
05.12.2019
Сейсмодатчики, СД 4
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
59518-14
24.12.2019
Датчики быстропеременных давлений, ЛХ-611АМ
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
59552-14
24.12.2019
Датчики давления, Bm212
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
2 года
60140-15
13.03.2020
Датчики линейных перемещений, ПЛЦ 007
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат
60249-15
30.03.2020
Датчики давления, ДСЕ 122
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
2 года
60338-15
01.04.2020
Акселерометры низкочастотные линейные, АЛЕ 055М
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
2 года
60339-15
01.04.2020
Преобразователи, Магнит-7Л
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
2 года
60340-15
28.02.2025
Акселерометры низкочастотные линейные, АЛЕ 048ММ
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
2 года
60408-15
14.04.2020
Преобразователи, Тензор-9Л
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
2 года
60708-15
27.04.2025
Датчики температуры цифровые, ЦДТ 1
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
4 года
60681-15
27.04.2025
Датчики силы, НЕТ 045
ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза)
ОТ
МП
2 года

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Датчики линейных перемещений (ПЛЦ 007)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики линейных перемещений (ПЛЦ 007)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика    измерений    содержится   в    руководстве    по   эксплуатации

СДАИ.402161.023РЭ.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам ПЛЦ 007

Технические условия СДАИ. 402161.023 ТУ.

Поверка

Поверка

Поверка осуществляется в соответствии с методикой СДАИ. 402161.023 МП «Датчик линейных перемещений ПЛЦ 007. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 12.11.2014 г.

Средства поверки:

  • - омметр цифровой Щ 34 (диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));

  • - осциллограф универсальный С1-96 (диапазон от 4 мкВ до 400 В, погрешность ±5 %, 0,8мкс-1с, погрешность ±3%);

  • - источник питания постоянного тока Б5-45(диапазон от 0,1 до 49,9 В, погрешность ± (0, 5% Uycr. +0,1%Umax) В, диапазон от 0,001 до 0,499 А, погрешность ±(1,0% I уст. +0,2% Imax) мА);

  • - набор гирь 4-го класса Г 4 (диапазон измерений от 0,1 до 1111,1 г, класс точности 4);

  • - весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, погрешность ± 3 г);

  • - штангенциркуль ШЦ (диапазон измерений от 0 до 250 мм, погрешность ±0,05 мм);

  • - штангенциркуль ШЦ (диапазон измерений от 0 до 400 мм, погрешность ±0,1 мм).


Изготовитель


Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»), г. Пенза.
440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
е-mail: info@niifi.ru

Испытательный центр


ОАО «НИИФИ» (Центр испытаний средств измерений ОАО «НИИФИ»). 440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99

Датчик ПЛЦ 007 потенциометрического типа с аналоговым выходным сигналом (сопротивление) выполнен в моноблочном исполнении, имеет два независимых электрических канала, элемент, воспринимающий входной параметр (перемещение), в виде каната.

Датчик состоит из:

  • - алюминиевого корпуса, плат, являющихся несущими элементами конструкции;

  • - резистора переменного СП5-21В-2 (чувствительный элемент), состоящего из двух секций и осуществляющего преобразование перемещения в изменение сопротивления по двум независимым каналам;

  • - барабана с расположенной внутри его спиральной заводной пружины, обеспечивающей возвратное движение каната в преобразователь;

  • - каната с серьгой для связи с подвижным блоком изделия;

  • - редуктора;

  • - платы печатной с регулировочными резисторами, обеспечивающей получение единой градуировочной характеристики с каждого выходного канала датчика;

  • - вилки СНЦ 28, установленной на корпусе датчика и предназначенной для съема информации с преобразователя и подачи напряжения питания;

  • - упора для ограничения перемещений каната в преобразователь.

Датчик жестко крепится на неподвижном блоке изделий. Связь с подвижным блоком изделия осуществляется с помощью каната. При перемещении блоков изделия относительно друг друга происходит вытягивание каната с датчика, одновременно происходит завод пружины. Вращение барабана через редуктор передается на ось переменного резистора. При вытягивании каната происходит изменение выходного сопротивления каждого канала датчика.

Общий вид датчика представлен на рисунке 1.

Габаритно-установочные размеры датчика представлены на рисунке 2.

Внешний вид. Датчики линейных перемещений (ПЛЦ 007), http://oei-analitika.ru

95тах

74,6тах

Внешний вид. Датчики линейных перемещений (ПЛЦ 007), http://oei-analitika.ru

Рисунок 2 - Габаритно-установочные размеры датчика

0---------

1

ПЛЦ007 N

ЗАПРЕЩАЕТСЯ РЕЗКО ОТПУСКАТЬ КАНАТ

2!

-2


В комплект поставки входят:

  • - датчик ПЛЦ007;

  • - розетка СНЦ23-10/18Р-1-В ГЕО.364.241 ТУ;

  • - паспорт СДАИ.402161.023 ПС;

  • - руководство по эксплуатации СДАИ.402161.023 РЭ;

  • - методика поверки СДАИ. 402161.023 МП.


Наименование характеристики

Значение характеристики

Диапазон измерений, мм

0 - 350

Пределы допускаемой приведенной погрешности, %

±1,0

Сила натяжения каната

- в начале диапазона изменений, не менее, Н;

4

- в конце диапазона измерений, не более, Н

20

Полное сопротивление, Ом

2500±25

Масса, кг, не более

0,3

Габаритные размеры, мм, не более

95x68,6x44,3

Установочные размеры, мм

4 отв. 05,2 Н12,56±0,1

Диапазон рабочих температур,0С

от минус 60 до 60
