Номер по Госреестру СИ: 56366-14
56366-14 Датчики угла наклона
(КЛИН 3)
Назначение средства измерений:
Датчики угла наклона КЛИН 3 (далее - датчик) предназначены для измерения углов наклона объекта, в двух взаимно перпендикулярных направлениях относительно вертикали.
Внешний вид.
Датчики угла наклона
Рисунок № 1
Внешний вид.
Датчики угла наклона
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.02.2019
Номер записи - 146649
ID в реестре СИ - 369049
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ОАО "НИИ физических измерений" (НИИФИ)
Страна - РОССИЯ
Населенный пункт - г.Пенза
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1080 от 2020.06.17 ПРИКАЗ. О переоформлении свидетельства об утверждении типа СИ О внесении изменений в описание типа СИ Установка поверочная на базе лопастного счетчика
№2086 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Системы менеджмента" (ТК 076)
№222 от 2024.01.25 ПРИКАЗ О внесении изменений в ПНС на 2024 г.
Наличие аналогов СИ: Датчики угла наклона (КЛИН 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "НИИ физических измерений" (НИИФИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37039-14 10.06.2019 |
Датчики давления, ДАВ 068 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
43452-09 01.01.2015 |
Блоки сейсмодатчиков, БСД 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
44385-10 01.04.2015 |
Датчики избыточного давления, ДДВ 017 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
44955-10 01.08.2015 |
Датчики давления, ST3000 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
3 года |
|
49330-12 23.03.2017 |
Датчики силоизмерительные, НЕТ 038 (СДАИ.404179.008) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
49331-12 23.03.2017 |
Датчики силы, Bm 100 (Bm 2.323.000) ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
50189-12 20.06.2017 |
Датчики давления, ДАЭ-107 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
50197-12 20.06.2017 |
Датчики давления тензометрические, ЛХ-412 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
51916-12 30.11.2017 |
Датчики давления, ДДВ 011 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
52825-13 27.02.2018 |
Датчики давления, ДАВ 096 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54658-13 23.08.2018 |
Датчики силы, НТ 049 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54659-13 23.08.2018 |
Датчики силы, НТ 050 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54660-13 23.08.2018 |
Датчики силы, НТ 051 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54661-13 23.08.2018 |
Датчики силы, НТ 052 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
54922-13 23.09.2018 |
Преобразователи промежуточные, Bm 5514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
54973-13 23.09.2018 |
Датчики давления, ДДВ 015 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
1 год |
|
55805-13 09.12.2018 |
Акселерометры линейные трехкомпонентные, АЛЕ 061 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55806-13 09.12.2018 |
Датчики силы, НТ048 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
55981-13 20.12.2018 |
Датчики давления, ДСЕ 125 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56025-13 19.12.2018 |
Датчики осевых и радиальных биений, ПЛИ 088 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56097-13 30.12.2018 |
Датчики давления, ДАВ 102 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56138-14 15.01.2019 |
Датчики вибраций, АЛС 006 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56234-14 23.01.2019 |
Датчики давления, ДХС 525 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56235-14 23.01.2019 |
Датчики давления, ДДВ 018 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56236-14 23.01.2019 |
Датчики давления, ДПС 024 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
56366-14 05.02.2019 |
Датчики угла наклона, КЛИН 3 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57670-14 10.06.2019 |
Преобразователи первичные быстропеременных давлений, Bm 309 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
57671-14 10.06.2019 |
Датчики давления, Bm 206 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58199-14 20.08.2019 |
Преобразователи, Вm 5510 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58200-14 20.08.2019 |
Преобразователи давления, ДХС 514 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58242-14 20.08.2019 |
Штоковые датчики линейных перемещений, ПЛЦ 002 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
58511-14 25.09.2019 |
Датчики тока бесконтактные, ДТБ 5 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
4 года |
|
59280-14 05.12.2019 |
Сейсмодатчики, СД 4 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59518-14 24.12.2019 |
Датчики быстропеременных давлений, ЛХ-611АМ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
59552-14 24.12.2019 |
Датчики давления, Bm212 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ |
2 года |
|
60140-15 13.03.2020 |
Датчики линейных перемещений, ПЛЦ 007 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
|
60249-15 30.03.2020 |
Датчики давления, ДСЕ 122 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60338-15 01.04.2020 |
Акселерометры низкочастотные линейные, АЛЕ 055М ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60339-15 01.04.2020 |
Преобразователи, Магнит-7Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60340-15 28.02.2025 |
Акселерометры низкочастотные линейные, АЛЕ 048ММ ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60408-15 14.04.2020 |
Преобразователи, Тензор-9Л ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
|
60708-15 27.04.2025 |
Датчики температуры цифровые, ЦДТ 1 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
4 года |
|
60681-15 27.04.2025 |
Датчики силы, НЕТ 045 ОАО "НИИ физических измерений" (НИИФИ) (РОССИЯ г.Пенза) |
ОТ МП |
2 года |
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Датчики угла наклона (КЛИН 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики угла наклона (КЛИН 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульных листах эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений содержится в руководстве по эксплуатации СДАИ.402139.067РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам угла наклона КЛИН 3
Технические условия СДАИ.402139.067ТУ
Поверка
Поверка осуществляется по документу СДАИ.402139.067МП «Датчик угла наклона КЛИН 3. Методика поверки», утвержденному ГЦИ СИ ОАО «НИИФИ» 21.11.2013 г.Средства поверки: оптическая делительная головка ОДГЭ-5 (диапазон (0 - 360n)°, погрешность ± (5 + 5sin a/2)"); источник питания постоянного тока Б5-49 (диапазон 0,1 - 99,9 В, 0,001 - 0,999 А погрешность ±(0,5%иуст +0,1%Umax) В, ±(1,0%1уст +0,2%Imax) мА); штангенциркуль ЩЦ- II (диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм); мультиметр Agilent 34410A (диапазон (0,1 - 1000) В, погрешность ±(0,003+0,0005) %]); камера тепла и холода МС 71 (диапазон температур от минус 80 °С до 100 °С, стабильность поддержания температуры ±0,5°С, равномерность температуры в камере ±1,0 °С); комбинированный прибор Ц 4353 (диапазон (0 - 5000 кОм), погрешность ±1,5 %).
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»).440026, г. Пенза, ул. Володарского д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
е-mail: info@niifi.ru
Испытательный центр
Государственный центр испытаний средств измерений ОАО «НИИФИ» (ГЦИ СИОАО «НИИФИ»»).
440026, г. Пенза ул. Володарского д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Датчик состоит из измерительного преобразователя (ИП) и вторичного преобразователя (ВИП), соединенного с ИП кабельной линией.
Датчик имеет 3 варианта исполнения в зависимости от диапазона измерений и коэффициента преобразования в соответствии с таблицей 1.
Таблица 1
|
Обозначение |
Маркировка датчика |
Диапазон измерений углов наклона, ...° |
|
СДАИ.402139.067 |
КЛИН 3 ±1° - 50 |
±1 |
|
-01 |
КЛИН 3 ±15° - 50 |
±15 |
|
-02 |
КЛИН 3 ±30° - 50 |
±30 |
Принцип действия ИП основан на преобразовании силы, пропорциональной проекции гравитационного ускорения на измерительную ось в изменение емкостей дифференциального конденсатора, которое преобразуется в электрическое напряжение.
Схема ВИП состоит из входных усилителей, АЦП и микроконтроллера. Входные усилители обеспечивают нормирование выходного напряжения с ИП с целью обеспечения заданных режимов входных цепей АЦП.
Датчик имеет цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемого угла наклона посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.
С целью сохранения надежности и обеспечения условий эксплуатации электронных компонентов внутренняя полость ИП и ВИП заполняется азотом. Герметизация в месте вывода кабельной перемычки обеспечивается специальной конструкцией гермопроходника.
Общий вид датчика КЛИН 3 представлен на рисунке 1, габаритно-установочные размеры представлены на рисунке 2.

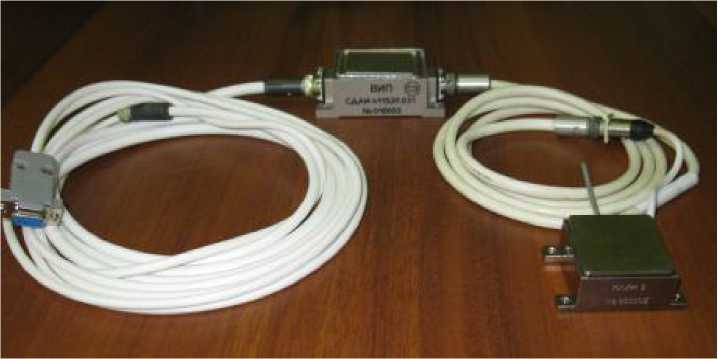

Рисунок 1 - Общий вид датчика КЛИН 3
23гпах
Рисунок 2 - Габаритно-установочные размеры датчика КЛИН 3
В комплект поставки должны входить:
-
- датчик угла наклона;
-
- формуляр СДАИ.402139.067ФО;
-
- руководство по эксплуатации СДАИ.402139.067РЭ.
представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазоны измерений углов наклона по каждой из осей, |
±1 |
±15 |
±30 |
|
...° (по осям Х, Y) | |||
|
Коэффициент преобразования, В/.° |
от 2,2492 |
от 0,1499 |
от 0,0750 |
|
до 2,7490 |
до 0,1833 |
до 0,0917 | |
|
Частотный диапазон измерений, Гц |
от 0,5 до 50 | ||
|
Пределы допускаемой дополнительной погрешности от нелинейности градуировочной характеристики, % |
±0,1 | ||
|
Пределы допускаемой основной погрешности измерения углов наклона, % |
±0,1 | ||
|
Смещение нуля, В |
3±0,3 | ||
