Номер по Госреестру СИ: 56935-14
56935-14 Преобразователи температуры и относительной влажности измерительные
(P18, P18D, P18L, P19)
Назначение средства измерений:
Преобразователи температуры и относительной влажности измерительные моделей P18, P18D, P18L, P19 (далее по тексту - преобразователи или приборы) предназначены для измерений и контроля температуры и относительной влажности воздуха в помещениях.
Внешний вид.
Преобразователи температуры и относительной влажности измерительные
Рисунок № 1
Внешний вид.
Преобразователи температуры и относительной влажности измерительные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 14.02.2024
Номер записи -
ID в реестре СИ - 369723
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Р18, Преобразователь температуры и относительной влажности измерительный модели P18, нет модификации, нет данных, модель P18D, исполнение P18(D)-200E0, модель P18D, модели P18L, модели P18, мод. P19, мод. P18D, мод. P18, Rosemount 644, P19, P18L, P18D, P18000EO, P18-100E0, P18, P18D, P18L, P19, P18,
Производитель
Изготовитель - Фирма "LUMEL S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 1926
Выдано извещений - 14
Кол-во периодических поверок - 1179
Кол-во средств измерений - 534
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 814 дн.
Приказы РСТ, где упоминается данный тип СИ
№227 от 2019.02.14 О продлении срока действия свидетельств об утверждении типа средств измерений
№3401 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Производственные услуги" (ТК 001)
Наличие аналогов СИ: Преобразователи температуры и относительной влажности измерительные (P18, P18D, P18L, P19)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LUMEL S.A."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33617-06 01.01.2012 |
Приборы измерительные щитовые, N Фирма "LUMEL S.A." (ПОЛЬША ) |
3 года | |
|
41119-09 01.09.2014 |
Амперметры щитовые, EA17, EA19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
41120-09 01.09.2014 |
Вольтметры щитовые, EA17, EA19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
56935-14 14.02.2024 |
Преобразователи температуры и относительной влажности измерительные, P18, P18D, P18L, P19 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ |
2 года |
|
59780-15 05.02.2020 |
Регистраторы безбумажные, KD Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60014-15 24.02.2020 |
Шунты измерительные, B2, B3, B4, B5, B6 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
60125-15 13.03.2020 |
Синхроноскопы (реле синхронизации) цифровые, KS Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60191-15 19.03.2020 |
Анализаторы параметров качества трехфазной электрической сети, ND1 Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
8 лет |
|
60372-15 28.02.2025 |
Приборы аналоговые электроизмерительные, EA, EB, EP, MA, MB Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
2 года |
|
60373-15 28.02.2025 |
Трансформаторы тока измерительные, LCT Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
8 лет |
|
60548-15 28.02.2025 |
Приборы цифровые измерительные многофункциональные, N, NA Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60549-15 28.02.2025 |
Измерители-анализаторы параметров трехфазной электрической сети, N, ND Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
|
60744-15 27.04.2025 |
Преобразователи измерительные, P Фирма "LUMEL S.A." (ПОЛЬША ) |
ОТ МП |
5 лет |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователи температуры и относительной влажности измерительные (P18, P18D, P18L, P19)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 4 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ООО НПП "ГКС" (1467) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 1 | 0 | 2 | 1 | 1 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 6 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 56 | 0 | 24 | 8 | 56 | 0 | 24 | ||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 53 | 0 | 53 | 0 | 53 | 0 | 53 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 422 | 288 | 92 | 0 | 380 | 288 | 92 | |||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 12 | 4 | 0 | 12 | 0 | 8 | 0 | 8 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 12 | 0 | 6 | 0 | 6 | 0 | 0 | ||
| ООО "Межрегиональный Метрологический Центр" (РОСС RU.0001.310259) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Восточное оборонное предприятие "Гранит" (RA.RU.311199) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 22 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 45 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 171 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 14 | 0 | 14 | 2 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 990 | 130 | 47 | 943 | 2 | 990 | 47 | 943 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 14 | 14 | 0 | 14 | 0 | 14 | 0 | 14 |
Стоимость поверки Преобразователи температуры и относительной влажности измерительные (P18, P18D, P18L, P19)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
2217 | 3023 |
|
ФБУ Пензенский ЦСМ Пензенская область |
3358 | 3023 |
|
ФБУ Пермский ЦСМ Пермский край |
1940 | 3023 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3580 | 3023 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4020 | 3023 |
Программное обеспечение
Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенного и автономного.
Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» по МИ 32862010. Метрологические характеристики преобразователей оценены с учетом влияния на них ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО для преобразователей моделей P18, P18D, P18L, P19 (встроенное) |
software |
Не ниже 1 |
Не используется |
— |
Автономная часть ПО «LPConfig» устанавливается на персональный компьютер и предназначено для программирования, визуализации, сохранения измеренных значений температуры и относительной влажности и расчета максимальных и минимальных значений, значений температуры точки росы и абсолютной влажности.
Идентификационные данные автономного ПО «LPConfig» приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО для преобразователей моделей P18, P18D, P19 (автономное) |
LPConfig |
Не ниже 1.3.2 |
Не используется |
— |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус преобразователь с помощью наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям температуры и относительной влажности измерительным моделей P18, P18D, P18L, P19
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Изготовитель
фирма «LUMEL S.A.», ПольшаАдрес: ul. Slubicka 1; 65-127 Zielona Gora, Poland
Тел./факс: (+4868) 45 75 410 / 45 75 508
E-mail: sekretariat@lumel.com.pl адрес в Интернет: www.lumel.com.pl
Заявитель
ООО «ЭФО», г.Санкт-Петербург
Адрес: 194100, г.Санкт-Петербург, ул. Новолитовская, д. 15 А
Тел./факс: +7 (812) 327-86-54 / 320-18-19
E-mail: zav@efo.ru адрес в Интернет: www.efometry.ru / www.efo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы приборов основан на измерении и преобразовании сигналов измерения температуры и относительной влажности в цифровой сигнал, в унифицированный выходной сигнал постоянного тока 4-20 мА или напряжения 0-10 В (в зависимости от модели), поступающих от измерительных чувствительных элементов.
Преобразователи моделей P18, P18D, P18L, P19 различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Преобразователи представляют собой первичные преобразователи температуры и относительной влажности и состоят из пластмассового корпуса, внутри которого находится клеммная колодка для подключения внешних сигнальных проводов и электропитания. Измерительные чувствительные элементы (сенсоры) смонтированы на электронной плате преобразователя и являются конструктивно неотделимой его частью.
Модель P18 предназначена для измерения температуры и относительной влажности. Измеренные значения температуры и относительной влажности могут быть преобразованы в цифровой сигнал для передачи по протоколу Modbus с помощью интерфейса RS-485, в унифицированный выходной сигнал постоянного тока 4-20 мА или напряжения 0-10 В. Модель P18 также может сохранять измеренные значения температуры и относительной влажности и рассчитывать максимальные и минимальные значения, значения температуры точки росы и абсолютной влажности.
Модель P18D отличается от модели P18 только наличием встроенного ЖК-дисплея для индицирования измеренных значений температуры и относительной влажности. Обе модели выпускаются в трех исполнениях: P18(D)-000 - без дополнительных аналоговых выходов; P18(D)-100 - с дополнительным токовым аналоговым выходом 4-20 мА; P18(D)-200 - с дополнительным аналоговым выходом по напряжению 0-10 В.
Модель P18L предназначена для измерения температуры или относительной влажности и питается от токовой петли. Измеренные значения температуры или относительной влажности преобразуются в аналоговый унифицированный выходной сигнал постоянного тока 4-20 мА.
Модель P19 предназначена для измерения температуры и относительной влажности. Измеренные значения температуры и относительной влажности преобразуются в цифровой сигнал для передачи по протоколу Modbus с помощью интерфейса RS-485. Модель P19 также может сохранять измеренные значения температуры и относительной влажности и рассчитывать максимальные и минимальные значения, значения температуры точки росы и абсолютной влажности.
Фотографии общего вида приборов представлены на рисунках 1-3.

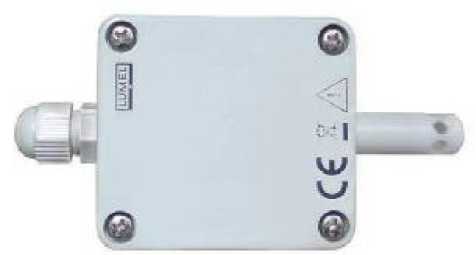

Рис.1 - Преобразователи моделей P18, P18L

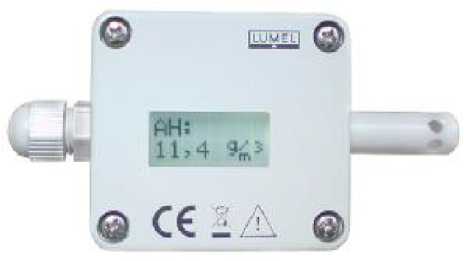

Рис.2 - Преобразователи модели P18D
1Ш1I LUM Е LI
шцРис.3 - Преобразователи модели P19
В комплект поставки преобразователя входят:
- Преобразователь - 1 шт.;
-
- Руководство по эксплуатации (на русском языке) - 1 экз.;
-
- Методика поверки - 1 экз.
По дополнительному заказу: защитные фильтры (для моделей P18, P18D, P18L).
Основные метрологические и технические характеристики преобразователей представлены в таблице 3.
Таблице 3
|
Наименование характеристики |
Наименование моделей | |||
|
P18 |
P18D |
P18L |
P19 | |
|
Диапазон измерений температуры, °С |
от минус 20 до плюс 60 | |||
|
Наименование характеристики |
Наименование моделей | |||
|
P18 |
P18D |
P18L |
P19 | |
|
Пределы допускаемой абсолютной погрешности канала измерений температуры (Д), °С |
± 0,4 (при температуре окружающей среды 23±5 °С) |
± 0,6 (от плюс 10 до плюс 40); ± 1 (в остальном диапазоне) | ||
|
Дополнительная погрешность канала измерений температуры, °С / 10 °С |
± % •Д |
0,2 или ± % •Д |
± % •Д |
- |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 | |||
|
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % |
±2 (в диапазоне св.10 до 90 %) ±3 (в остальном диапазоне) |
±3 (в диапазоне св.10 до 90 %) ±5 (в остальном диапазоне) | ||
|
Диапазон изменения аналогового выходного сигнала постоянного тока, мА |
4-20 |
- | ||
|
Допустимое сопротивление нагрузки для аналогового выходного сигнала постоянного тока, Ом, не более |
100 |
100 |
500 |
- |
|
Диапазон изменения аналогового выходного сигнала напряжения, В |
0-10 |
- | ||
|
Допустимое сопротивление нагрузки для аналогового выходного сигнала напряжения, Ом, не менее |
1000 |
- |
- | |
|
Напряжение питания, В |
9-24 (постоянный или переменный ток) |
19-30 (постоянный ток) |
9-24 (постоянный или переменный ток) | |
|
Масса, не более, г |
125 | |||
|
Габаритные размеры, мм |
38 х 58 х 118 |
120 х 80 х 25 | ||
|
Рабочие условия эксплуатации | ||||
|
Температура окружающей среды, °С |
от минус 20 до плюс 60 | |||
|
Относительная влажность воздуха, %, не более |
95 (без конденсации) | |||
