Номер по Госреестру СИ: 89197-23
89197-23 Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
(ССС-903МT)
Назначение средства измерений:
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ предназначены для непрерывного автоматического измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов, а также довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
Рисунок № 2
Внешний вид.
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
Рисунок № 3
Внешний вид.
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные
Рисунок № 4
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:
-
- обработку и передачу измерительной информации от преобразователей газовых;
-
- краткосрочное хранение (от 3) измеренных данных для отображения на дисплее в форме диаграммы;
-
- отображение результатов измерений на светодиодном дисплее;
-
- формирование выходного аналогового и цифрового сигналов;
-
- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии, а также по запросу через цифровой интерфейс RS-485 или HART.
Газоанализаторы обеспечивают возможность работы с автономным ПО "ESP_config " для персонального компьютера под управлением ОС семейства Windows®.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
UPES903M 6035 OLED.hex |
Номер версии (идентификационный номер) ПО |
v. 6035 |
Цифровой идентификатор ПО |
29fdc2e3, алгоритм CRC32 |
Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077—2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на корпусе газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Пусконаладочные работы» документа ЖСКФ.413425.003-МТ РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ЖСКФ.413425.003 ТУ Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ. Технические условия.
Правообладатель
Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор») ИНН 7816145170
Юридический адрес: 192238, Санкт-Петербург, пр. Славы, д.40, к. 2, лит. А, помещ. 1-Н, оф. 22
Телефон / факс: (81371) 91-825, 21-407; (812) 347-88-34
Web сайт: www.esp.com.ru
E-mail: info@esp.com.ru
Изготовитель
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор")
ИНН 7816145170
Юридический адрес: 192238, Санкт-Петербург, пр. Славы, д.40, к. 2, лит. А, помещ. 1-Н, оф. 22
Адрес места осуществления деятельности: 188301, Ленинградская обл. г. Гатчина, ул. 120 Гатчинской дивизии, Промзона-2
Телефон / факс: (81371) 91-825, 21-407; (812) 347-88-34
Web сайт: www.esp.com.ru
E-mail: info@esp.com.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор») ИНН 7816145170
Юридический адрес: 192238, Санкт-Петербург, пр. Славы, д.40, к. 2, лит. А, помещ. 1-Н, оф. 22
Телефон / факс: (81371) 91-825, 21-407; (812) 347-88-34
Web сайт: www.esp.com.ru
E-mail: info@esp.com.ru
Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903МТ (далее - газоанализаторы) являются стационарными одно- или двухканальными приборами непрерывного действия.
Принцип действия газоанализаторов определяется типом установленного преобразователя газового:
-
- ПГТ-903У - термокаталитический;
-
- ПГО-903У - оптический;
-
- ПГЭ-903У - электрохимический;
-
- ПГФ-903У - фотоионизационный.
Способ отбора пробы - диффузионный.
Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС-903МТ и одного или двух сменных преобразователей газовых (ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У).
УПЭС-903МТ выпускаются в корпусе из нержавеющей стали или алюминиевых сплавов.
Преобразователи газовые ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, автоматически считываемые при подключении к устройству пороговому УПЭС-903МТ.
Преобразователи газовые выпускаются в корпусе из нержавеющей стали.
Выходными сигналами газоанализаторов являются:
-
- показания цифрового дисплея;
-
- унифицированный аналоговый выходной сигнал от 4 до 20 мА в диапазоне показаний;
-
- цифровой, интерфейс RS 485 с протоколом Modbus RTU;
-
- цифровой, протокол HART (используется низкоуровневая модуляция, наложенная на аналоговый сигнал от 4 до 20 мА. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);
- замыкание и размыкание контактов реле, срабатывающие при превышении 2 -х ("низкий", "аварийный") программно-конфигурируемых уровней для каждого преобразователя газового;
- размыкание и замыкание контактов реле «исправность» при неисправности первичного преобразователя (для УПЭС-903МТ с двумя преобразователями газовыми - реле «исправность» общее для двух каналов).
Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).
Дисплей газоанализатора отображает следующие данные:
- результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений;
- установленные значения порогов срабатывания сигнализации;
- значение содержания определяемого компонента, соответствующие верхней границе диапазона измерений;
- графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (только для газоанализатора с одним преобразователем газовым).
Заводской номер наносится печатным способом в виде цифрового обозначения на табличку, расположенную на корпусе УПЭС.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид газоанализаторов представлен на рисунках 1 - 3, схема пломбировки газоанализаторов от несанкционированного доступа приведена на рисунке 4, вид таблички, наносимой на корпус газоанализатора приведен на рисунке 5.

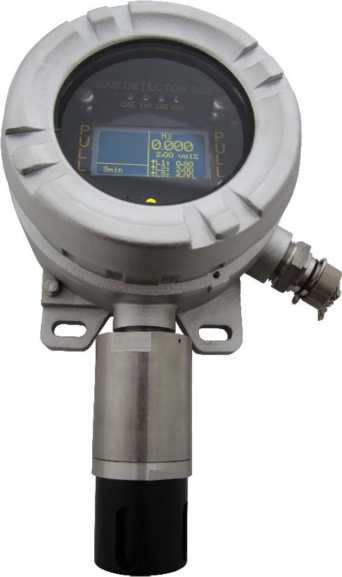

Рисунок 1 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МТ (исполнение с УПЭС-903МТ из нержавеющей стали), общий вид

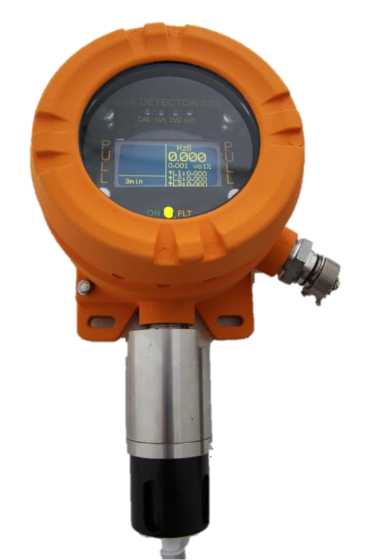

Рисунок 2 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МТ (исполнение с УПЭС-903МТ из алюминиевых сплавов), общий вид.

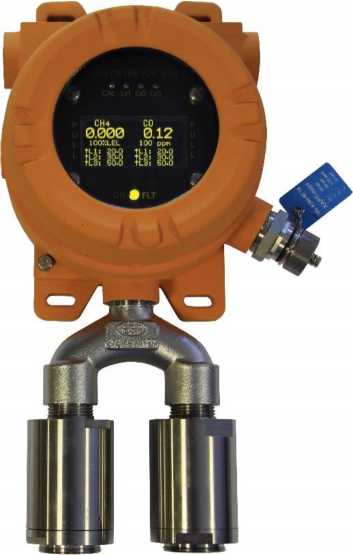

Рисунок 3 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903МТ (исполнение с УПЭС-903МТ из алюминиевых сплавов) с двумя преобразователями газовыми, общий вид

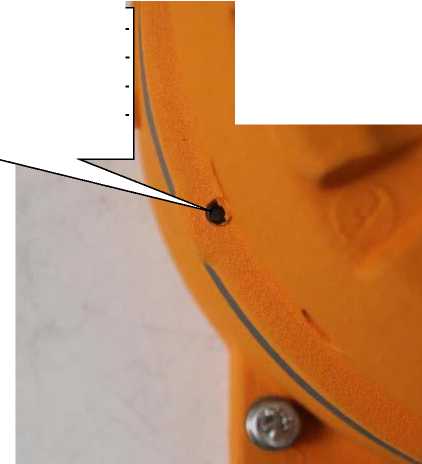

Стопорный винт крышки корпуса УПЭС-903МТ (на примере корпуса из алюминиевых сплавов), место нанесения пломбы
Рисунок 4 - Схема пломбировки газоанализаторов от несанкционированного доступа
®
АО Электронстандарт-прибор
ПГТ
ПГО пгэ
ПГФ пгт
С-Петербург, Россия www.electronstandart-pribor.com
Газоанализатор ССС-903МТУПЭС-903МТ
1Exd[ia Ga] ИС Тб GbX 1Exd[ia Ga] НС Т4 GbX
6x13
№ТДЭС RU C-RU. /АА87 В 00991/22
/ ОС цсвэ <v U=18...32 В, МАХ 6 Вт bX IP 66/67
.№
Ex tb [ia Da] IIIC «T85’C. ..T100°C^
икрывать, отключив от сети!
20 г.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 5 - Табличка, расположенная на корпусе газоанализатора
Таблица 9 - Комплектность газоанализатора
Наименование |
Обозначение |
Кол. |
Примечание |
Устройство пороговое (УПЭС-903МТ) |
1 шт. | ||
Преобразователи ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У |
1 компл. |
согласно заявке заказчика | |
Тройник |
1 шт. |
согласно заявке заказчика | |
Руководство по эксплуатации |
ЖСКФ.413425.003-МТ РЭ |
1 экз. | |
Методика поверки |
1 экз. | ||
Комплект принадлежностей |
1 компл. |
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с преобразователями газовыми ПГТ-903У
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон по-казаний1) объемной доли определяемого компонента, % |
Диапазон изме-рений2) объемной доли определяемого компонента, % |
Пределы допускаемой основной3) абсолютной погрешности, объемная доля определяемого компонента, % |
ПГТ-903У-метан |
СН4 |
от 0 до 4,4 |
от 0 до 2,2 |
±0,22 |
ПГТ-903У-пропан |
СзН8 |
от 0 до 1,7 |
от 0 до 0,85 |
±0,085 |
ПГТ-903У-водород- 4 |
Н2 |
от 0 до 4 |
от 0 до 2 |
±0,2 |
ПГТ-903У-гексан |
СбН14 |
от 0 до 1 |
от 0 до 0,5 |
±0,05 |
ПГТ-903У-ацети- лен |
С2Н2 |
от 0 до 2,3 |
от 0 до 1,15 |
±0,115 |
ПГТ-903У акрилонитрил |
C3H3N |
от 0 до 2,8 |
от 0 до 1,4 |
±0,14 |
ПГТ-903У- пропил- этилен |
C5H10 |
от 0 до 1,4 |
от 0 до 0,7 |
±0,07 |
ПГТ-903У- эфир диэтиловый |
C4H10O |
от 0 до 1,7 |
от 0 до 0,85 |
±0,085 |
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон по-казаний1) объемной доли определяемого компонента, % |
Диапазон изме-рений2) объемной доли определяемого компонента, % |
Пределы допускаемой основной3) абсолютной погрешности, объемная доля определяемого компонента, % |
ПГТ-903У- винилхлорид |
С2НзС1 |
от 0 до 3,6 |
от 0 до 1,8 |
±0,18 |
Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020. Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора. |
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов с преобразователями газовыми ПГО-903У
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон пока-заний1), объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Пределы допускаемой основной2) погрешности | |
абсолютной |
относительной | ||||
ПГО-903У- метан |
СН4 |
от 0 до 4,4 (от 0 до 100 % НКПР3)) |
от 0 до 2,2 включ. |
±0,22 % (об.) |
- |
св. 2,2 до 4,4 |
- |
±10 % | |||
ПГО-903У-пропан |
СзН8 |
от 0 до 1,7 (от 0 до 100 % НКПР) |
от 0 до 0,85 включ. |
±0,085 % (об.) |
- |
св. 0,85 до 1,7 |
- |
±10 % | |||
ПГО-903У- гексан |
СбН14 |
от 0 до 1,0 (от 0 до 100 % НКПР) |
от 0 до 0,5 включ. |
±0,05 % (об.) |
- |
св. 0,5 до 1,0 |
- |
±10 % | |||
ПГО-903У- этан |
С2Н6 |
от 0 до 2,4 (от 0 до 100 % НКПР) |
от 0 до 1,2 включ. |
±5 % НКПР |
- |
св. 1,2 до 2,4 |
- |
- |
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон показаний^, объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Пределы допускаемой основной2) погрешности | |
абсолютной |
относительной | ||||
ПГО-903У-бутан |
н-С4Н10 |
от 0 до 1,4 (от 0 до 100 % НКПР) |
от 0 до 0,7 включ. |
±5 % НКПР |
- |
св. 0,7 до 1,4 |
- |
- | |||
ПГО-903У-изобутан |
и-С4Н10 |
от 0 до 1,3 (от 0 до 100 % НКПР) |
от 0 до 0,65 включ. |
±5 % НКПР |
- |
св. 0,65 до 1,3 |
- |
- | |||
ПГО-903У- пентан |
С5Н12 |
от 0 до 1,1 (от 0 до 100 % НКПР) |
от 0 до 0,55 включ. |
±5 % НКПР |
- |
св. 0,55 до 1,1 |
- |
- | |||
ПГО-903У-циклогексан |
СбН12 |
от 0 до 1,0 (от 0 до 100 % НКПР) |
от 0 до 0,5 включ. |
±5 % НКПР |
- |
св. 0,5 до 1,0 |
- |
- | |||
ПГО-903У- гептан |
С7Н16 |
от 0 до 0,85 (от 0 до 100 % НКПР) |
от 0 до 0,425 включ. |
±5 % НКПР |
- |
св. 0,425 до 0,85 |
- |
- | |||
ПГО-903У-пропилен |
СзНб |
от 0 до 2,0 (от 0 до 100 % НКПР) |
от 0 до 1,0 включ. |
±5 % НКПР |
- |
св. 1,0 до 2,0 |
- |
- | |||
ПГО-903У-метиловый спирт |
СНзОН |
от 0 до 6,0 (от 0 до 100 % НКПР) |
от 0 до 3,0 включ. |
±5 % НКПР |
- |
св. 3,0 до 6,0 |
- |
- | |||
ПГО-903У-этиловый спирт |
С2Н5ОН |
от 0 до 3,1 (от 0 до 100 % НКПР) |
от 0 до 1,55 включ. |
±5 % НКПР |
- |
св. 1,55 до 3,1 |
- |
- | |||
ПГО-903У- этилен |
С2Н4 |
от 0 до 2,3 (от 0 до 100 % НКПР) |
от 0 до 1,15 включ. |
±5 % НКПР |
- |
св. 1,15 до 2,3 |
- |
- | |||
ПГО-903У- толуол |
С6Н5СН3 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
от 0 до 0,5 включ. |
±5 % НКПР |
- |
св. 0,5 до 1,0 |
- |
- | |||
ПГО-903У-бензол |
СбНб |
от 0 до 1,2 (от 0 до 100 % НКПР) |
от 0 до 0,6 включ. |
±5 % НКПР |
- |
св. 0,6 до 1,2 |
- |
- | |||
ПГО-903У-ацетон |
СН3СОСН3 |
от 0 до 2,5 (от 0 до 100 % НКПР) |
от 0 до 1,25 включ. |
±5 % НКПР |
- |
св. 1,25 до 2,5 |
- |
- | |||
ПГО-903У-этилбензол |
С8Н10 |
от 0 до 0,8 (от 0 до 100 % НКПР) |
от 0 до 0,4 включ. |
±5 % НКПР |
- |
св. 0,4 до 0,8 |
- |
- |
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон пока-заний1), объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Пределы допускаемой основной2) погрешности | |
абсолютной |
относительной | ||||
ПГО-903У-метилтретбутиловый эфир |
С5Н12О |
от 0 до 1,5 (от 0 до 100 % НКПР) |
от 0 до 0,75 включ. |
±5 % НКПР |
- |
св. 0,75 до 1,5 |
- |
- | |||
ПГО-903У-пара-ксилол |
п-С8Н10 |
от 0 до 0,9 (от 0 до 100 % НКПР) |
от 0 до 0,45 включ. |
±5 % НКПР |
- |
св. 0,45 до 0,9 |
- |
- | |||
ПГО-903У-орто-ксилол |
о-С8Н10 |
от 0 до 1,0 (от 0 до 100 % НКПР) |
от 0 до 0,5 включ. |
±5 % НКПР |
- |
св. 0,5 до 1,0 |
- |
- | |||
ПГО-903У-изопропиловый спирт |
C3H8O |
от 0 до 2,0 (от 0 до 100 % НКПР) |
от 0 до 1,0 включ. |
±5 % НКПР |
- |
св. 1,0 до 2,0 |
- |
- | |||
ПГО-903У-диметиламин |
C2H7N |
от 0 до 2,8 (от 0 до 100 % НКПР) |
от 0 до 1,4 включ. |
±0,14 % (об.) |
- |
св. 1,4 до 2,8 |
- |
- | |||
ПГО-903У- 1,2-дихлорэтан |
C2H4C12 |
от 0 до 6,2 (от 0 до 100 % НКПР) |
от 0 до 3,1 включ. |
±0,31 % (об.) |
- |
св. 3,1 до 6,2 |
- |
- | |||
ПГО-903У- 1-гексен |
СбН12 |
от 0 до 1,2 (от 0 до 100 % НКПР) |
от 0 до 0,6 включ. |
±0,075 % (об.) |
- |
св. 0,6 до 1,2 |
- |
±10 % | |||
ПГО-903У-диоксид углерода |
СО2 |
от 0 до 2 |
от 0 до 2 |
±(0,03+0,05Сх4)) % (об.) | |
ПГО-903У-диоксид углерода |
от 0 до 5 |
от 0 до 5 |
±(0,03+0,05Сх) % (об.) | ||
ПГО-903У-нефтепро-дукты5) |
пары бензина неэтилированного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | |
пары топлива дизельного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | ||
пары керосина |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон показаний^, объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Диапазон измерений, объемная доля (до-взрывоопасная концентрация) определяемого компонента, % |
Пределы допускаемой основной2) погрешности | |
абсолютной |
относительной | ||||
ПГО-903У-нефтепро-дукты5) |
пары уайт-спирита |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
пары топлива для реактивных двигателей |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | ||
пары бензина автомобильного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | ||
пары бензина авиационного |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР | ||
Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора. |
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов с преобразователями газовыми ПГЭ-903У
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
ПГЭ-903У-се-роводород-10 |
НгБ |
от 0 до 2,1 млн-1 включ. |
от 0 до 3,0 включ. |
±0,75 мг/м3 |
- |
св. 2,1 до 7 млн- 1 |
св. 3,0 до 10 |
- |
±25 % | ||
ПГЭ-903У-се-роводород-20 |
от 0 до 2,1 млн-1 включ. |
от 0 до 3,0 включ. |
±0,75 мг/м3 |
- | |
св. 2,1 до 20 млн-1 |
св. 3,0 до 28,3 |
- |
±25 % | ||
ПГЭ-903У-сероводород- 45 |
от 0 до 7 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- | |
св. 7 до 32 млн-1 |
св. 10 до 45 |
- |
±25 % | ||
ПГЭ-903У-се-роводород-50 |
от 0 до 7 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- | |
св. 7 до 50 млн-1 |
св. 10 до 70,7 |
- |
±25 % | ||
ПГЭ-903У-се-роводород-85 |
от 0 до 7 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- | |
св. 7 до 61 млн-1 |
св. 10 до 85 |
- |
±25 % | ||
ПГЭ-903У-се-роводород-100 |
от 0 до 7 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- | |
св. 7 до 100 млн-1 |
св. 10 до 141,4 |
- |
±25 % | ||
ПГЭ-903У-кислород |
О2 |
от 0 до 30 % |
- |
±(0,2+0,04Сх 2)) % |
- |
ПГЭ-903У-во-дород |
H2 |
от 0 до 2 % |
- |
±(0,2+0,04Сх ) % |
- |
ПГЭ-903У-оксид углерода |
СО |
от 0 до 17 млн-1 включ. |
от 0 до 20 включ. |
±5 мг/м3 |
- |
св. 17 до 103 млн-1 |
св. 20 до 120 |
- |
±25 % | ||
ПГЭ-903У-диоксид азота |
NO2 |
от 0 до 1 млн-1 включ. |
от 0 до 2 включ. |
±0,5 мг/м3 |
- |
св. 1 до 10,5 млн-1 |
св. 2 до 20 |
- |
±25 % |
Тип преобразова теля |
Определяемый компо-нент(измери-тельный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
ПГЭ-903У-диоксид серы |
SО2 |
от 0 до 3,8 млн-1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- |
св. 3,8 до 18,8 млн-1 |
св. 10 до 50 |
- |
±25 % | ||
ПГЭ-903У-аммиак-0-70 |
NH3 |
от 0 до 28 млн-1 включ. |
от 0 до 20 включ. |
±5 мг/м3 |
- |
св. 28 до 99 млн-1 |
св. 20 до 70 |
- |
±25 % | ||
ПГЭ-903У-аммиак-0-500 |
от 0 до 99 млн-1 включ. |
от 0 до 70 включ. |
не нормированы |
- | |
св. 99 до 707 млн-1 |
св. 70 до 500 |
- |
±25 % | ||
ПГЭ-903У- хлор |
C12 |
от 0 до 0,33 млн-1 включ. |
от 0 до 1 включ. |
±0,25 мг/м3 |
- |
св. 0,33 до 10 млн-1 |
св. 1 до 30 |
- |
±25 % | ||
ПГЭ-903У-хлорид водорода |
НС1 |
от 0 до 3,3 млн-1 включ. |
от 0 до 5 включ. |
±0,75 мг/м3 |
- |
св. 3,3 до 30 млн-1 |
св. 5 до 45 |
- |
±25 % | ||
ПГЭ-903У-фторид водорода |
ОТ |
от 0 до 0,6 млн-1 включ. |
от 0 до 0,5 включ. |
±0,12 мг/м3 |
- |
св. 0,6 до 10 млн-1 |
св. 0,5 до 8,2 |
- |
±25 % | ||
ПГЭ-903У-формальдегид |
CH2O |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,5 включ. |
±0,12 мг/м3 |
- |
св. 0,4 до 10 млн-1 |
св. 0,5 до 12,5 |
- |
±25 % | ||
ПГЭ-903У-ок- сид азота |
NO |
от 0 до 4 млн-1 включ. |
от 0 до 5 включ. |
±1,25 мг/м3 |
- |
св. 4 до 100 млн-1 |
св. 5 до 125 |
- |
±25 % | ||
ПГЭ-903У-ок- сид этилена |
C2H4O |
от 0 до 1,6 млн-1 включ. |
от 0 до 3 включ. |
±0,75 мг/м3 |
- |
св. 1,6 до 100 млн-1 |
св. 3 до 183 |
- |
±25 % | ||
ПГЭ-903У-несимметричный диметил-гидразин |
C2H8N2 |
от 0 до 0,12 млн-1 включ. |
от 0 до 0,3 включ. |
±0,075 мг/м3 |
- |
св. 0,12 до 0,5 млн-1 |
св. 0,3 до 1,24 |
- |
±25 % |
Тип преобразова теля |
Определяемый компо-нент(измери-тельный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относитель ной | ||
ПГЭ-903У-несимметричный диметил-гидразин |
C2H8N2 |
от 0 до 0,12 млн-1 |
от 0 до 0,3 |
± 0,075 мг/м3 |
- |
св. 0,12 до 1 млн-1 |
св. 0,3 до 2,5 |
- |
± 25 % | ||
ПГЭ-903У-ме- танол |
CH3OH |
от 0 до 11,2 млн-1 включ. |
от 0 до 15 включ. |
±3,75 мг/м3 |
- |
св. 11,2 до 100 млн-1 |
св. 15 до 133 |
- |
±25 % | ||
ПГЭ-903У-ме-тилмеркаптан |
СНзSН |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,8 включ. |
±0,2 мг/м3 |
- |
св. 0,4 до 4,0 млн-1 |
св. 0,8 до 8,0 |
- |
±25 % | ||
ПГЭ-903У-этилмеркаптан |
С2Н5SН |
от 0 до 0,4 млн-1 включ. |
от 0 до 1,0 включ. |
±0,25 мг/м3 |
- |
св. 0,4 до 3,9 млн-1 |
св. 1,0 до 10,0 |
- |
±25 % | ||
ПГЭ-903У-циа-нистый водород |
HCN |
от 0 до 0,27 млн-1 включ. |
от 0 до 0,3 включ. |
±0,07 мг/м3 |
- |
св. 0,27 до 5 млн-1 |
св. 0,3 до 5,6 |
- |
±25 % | ||
ПГЭ-903У-бром |
ВГ2 |
от 0 до 0,15 млн-1 включ. |
от 0 до 1 включ. |
±0,25 мг/м3 |
- |
св. 0,15 до 5 млн-1 |
св. 1 до 33 |
- |
±25 % |
Тип преобразователя |
Определяемый компо-нент(измери-тельный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли |
массовой концентрации, мг/м3 |
абсолютной |
относитель ной | ||
ПГЭ-903У фтор |
F2 |
от 0 до 0,04 млн-1 |
от 0 до 0,06 |
± 0,015 мг/м3 |
- |
св. 0,04 до 1,0 млн-1 |
св. 0,06 до 1,6 |
- |
± 25 % | ||
Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора. Газоанализаторы с преобразователями, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют Постановлению Правительства Российской Федерации от 16 ноября 2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений. |
Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
торов с преобразователями газовыми ПГФ-903У
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
абсолютной |
относитель ной | ||
ПГФ-903У-изобутилен-0-20 |
i-C4H8 |
от 0 до 19,3 |
от 0 до 45 |
±12 мг/м3 |
- |
ПГФ-903У-изо-бутилен-0-200 |
от 0 до 43 включ. |
от 0 до 100 включ. |
±25 мг/м3 |
- | |
св. 43 до 172 |
св. 100 до 400 |
- |
±25 % | ||
ПГФ-903У изобутилен-0-2000 |
от 0 до 43 включ. |
от 0 до 100 включ. |
±25 мг/м3 |
- | |
св. 43 до 2000 |
св. 100 до 4660 |
- |
±25 % |
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
ПГФ-903У-эти- лен |
С2Н4 |
от 0 до 86 включ. |
от 0 до 100 включ. |
±25 мг/м3 |
- |
св. 86 до 171 |
св. 100 до 200 |
- |
±25 % | ||
ПГФ-903У-бен- зол |
СбНб |
от 0 до 1,5 включ. |
от 0 до 5 включ. |
±1,25 мг/м3 |
- |
св. 1,5 до 9,3 |
св. 5 до 30 |
- |
±25 % | ||
ПГФ-903У-ме-тилмеркаптан |
CH3SH |
от 0 до 0,4 включ. |
от 0 до 0,8 включ. |
±0,2 мг/м3 |
- |
св. 0,4 до 4,0 |
св. 0,8 до 8,0 |
- |
±25 % | ||
ПГФ-903У-этил- меркаптан |
C2H5SH |
от 0 до 0,4 включ. |
от 0 до 1,0 включ. |
±0,25 мг/м3 |
- |
св. 0,4 до 3,9 |
св. 1,0 до 10,0 |
- |
±25 % | ||
ПГФ-903У-серо- углерод |
CS2 |
от 0 до 3,1 включ. |
от 0 до 10 включ. |
±2,5 мг/м3 |
- |
св. 3,1 до 15 |
св. 10 до 47 |
- |
±25 % | ||
ПГФ-903У-фе- нол |
СбНбО |
от 0 до 0,25 включ. |
от 0 до 1 включ. |
±0,25 мг/м3 |
- |
св. 0,25 до 4 |
св. 1 до 15,6 |
- |
±25 % | ||
ПГФ-903У-диметиламин -53 |
(CH3)2NH |
от 0 до 2,7 включ. |
от 0 до 5 включ. |
±1,25 мг/м3 |
- |
св. 2,7 до 53 |
св. 5 до 100 |
- |
±25 % | ||
ПГФ-903У-диметиламин -5 |
(CH3)2NH |
от 0 до 0,5 включ. |
от 0 до 1 включ. |
±0,25 мг/м3 |
- |
св. 0,5 до 2,7 |
св. 1 до 5 |
- |
±25 % |
Тип преобразователя |
Определяемый компонент (измерительный канал) |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной1) погрешности | ||
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
абсолютной |
относительной | ||
ПГФ-903У-ви- нилхлорид |
C2H3CI |
от 0 до 2 включ. |
от 0 до 5 включ. |
±1,25 мг/м3 |
- |
св. 2 до 10 |
св. 5до 26 |
- |
±25 % | ||
1) В нормальных условиях измерений:
Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора. |
Таблица 6 - Прочие метрологические характеристики газоанализаторов
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне условий эксплуатации, на каждые 10°С равны, в долях от пределов допускаемой основной погрешности |
±0,2 |
Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения атмосферного давления в диапазоне условий эксплуатации, на каждые 10 кПа, в долях от пределов допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной погрешности газоанализаторов от влияния изменения относительной влажности анализируемой среды, в диапазоне условий эксплуатации, на каждые 10%, в долях от пределов допускаемой основной погрешности |
±0,2 |
Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
Предел допускаемого времени установления показаний по уровню 0,9 (То,9д), с, не более:
|
30 60 |
Таблица 7 - Основные технические характеристики газоанализаторов
Характеристика |
Значение |
Время прогрева газоанализаторов, мин, не более |
10 |
Диапазон напряжение питания постоянного тока, В |
от 18 до 32 |
Потребляемая электрическая мощность, Вт, не более |
4,5 |
Средняя наработка до отказа, ч, не менее!) |
35 000 |
Средний срок службы, лет |
10 |
Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты |
lEx d ib [ib] 1IB+H2 Т4 Gb Ex tb ib [ib] IIIC «Т85°С...Т100°С» Db |
Характеристика |
Значение |
Степень защиты оболочек по ГОСТ 14254-2015 |
IP66/67 |
Условия эксплуатации:
для преобразователей ПГТ-903У для преобразователей ПГО-903У для преобразователей ПГЭ-903У для преобразователей ПГФ-903У
среды при температуре 35 oC, % - диапазон атмосферного давления, кПа |
от минус 60 до плюс 90 от минус 60 до плюс 85 от минус 60 до плюс 75 от минус 40 до плюс 75 до 95 без конденсации от 84 до 117,3 |
1)1 без учета срока службы преобразователей газовых. |
Таблица 8 - Габаритные размеры и масса газоанализаторов
Условное обозначение составной части газоанализаторов |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
длина |
ширина (без кабельных вводов) |
высота |
диаметр | ||
УПЭС-903МТ (нержавеющая сталь) |
186 |
167 |
100 |
- |
5,2 |
УПЭС-903МТ (алюминий) |
186 |
167 |
100 |
- |
2,1 |
ПГЭ-903У, ПГО-903У, ПГФ- 903У, ПГТ-903У |
- |
- |
143 |
50 |
0,65 |
