Сведения о средстве измерений: 87532-22 Системы эрозии и коррозии металла

Номер по Госреестру СИ: 87532-22
87532-22 Системы эрозии и коррозии металла
(Echo-ECMS)

Назначение средства измерений:
Системы эрозии и коррозии металла Echo-ECMS (далее по тексту - системы) предназначены для измерений толщины стенки трубопроводов, технологического оборудования, изготовленных из стали и других металлов, с целью контроля и анализа проходящих в них коррозионных и эрозионных процессов в режиме реального времени.

Внешний вид. Системы эрозии и коррозии металла, http://oei-analitika.ru рисунок № 1

Внешний вид.
Системы эрозии и коррозии металла
Рисунок № 1

Внешний вид. Системы эрозии и коррозии металла, http://oei-analitika.ru рисунок № 2

Внешний вид.
Системы эрозии и коррозии металла
Рисунок № 2

Внешний вид. Системы эрозии и коррозии металла, http://oei-analitika.ru рисунок № 3

Внешний вид.
Системы эрозии и коррозии металла
Рисунок № 3

Общие сведения

Дата публикации - 05.12.2022
Срок свидетельства - 02.12.2027
Номер записи - 189506
ID в реестре СИ - 1404173
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

Echo-ECMS,

Производитель

Изготовитель - Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

IS_1 Дружественные и недружественные страны

Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.

На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.

На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.

Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)

Наличие аналогов СИ: Системы эрозии и коррозии металла (Echo-ECMS)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
68360-17 Преобразователи частоты вращения токовихревые (BN-330106-05-30-05-02-05) Фирма "Bently Nevada, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )	87532-22 Системы эрозии и коррозии металла (Echo-ECMS) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)

Все средства измерений Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
69131-17 31.10.2027	Газоанализаторы стационарные со сменными сенсорами взрывозащищенные, ССС-903 (модификации ССС-903, ССС-903М) Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год
69393-17 23.11.2027	Преобразователи газоаналитические универсальные, ПГУ-А Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год; для преобразователей ПГУ-А-О - 2 года
82420-21 04.08.2026	Газоанализаторы стационарные оптические, СГОЭС-3 Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год
87532-22 02.12.2027	Системы эрозии и коррозии металла, Echo-ECMS Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)	ОТ МП	Первичная поверка до ввода в эксплуатацию
89197-23 01.06.2028	Газоанализаторы стационарные со сменными сенсорами взрывозащищенные, ССС-903МT Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год
91890-24 16.04.2029	Комплекты газоаналитические с устройством отбора газовой пробы, КГЭСП-УОГПЭС Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор") (РОССИЯ г. Санкт-Петербург)	ОТ МП	1 год

V_25 Количество поверок СИ в ФГИС АРШИН по группам СИ

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН. Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов. На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп. Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года. В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Системы эрозии и коррозии металла (Echo-ECMS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		Echo-ECMS	3		3	0	0	3	3	0

Стоимость поверки Системы эрозии и коррозии металла (Echo-ECMS)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В состав систем входит измерительный электронный блок, центральным узлом которого является микропроцессорный модуль со встроенным программным обеспечением (ПО), с помощью которого осуществляется сбор информации от ультразвуковых преобразователей, обработка и вывод результатов измерений.

За метрологически значимое принимается все ПО. ПО защищено кодом производителя. При работе пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО толщиномеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Echo ECMS 4.16
Номер версии (идентификационный номер) ПО	1.0 и выше
Цифровой идентификатор ПО	A79D3F46

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 3 -

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 «Проверка работоспособности системы Echo-ECMS» Руководства по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Система эрозии и коррозии металла Echo-ECMS. Технические условия ЖСКФ.412211.001 ТУ.

Правообладатель

Акционерное Общество «Электронстандарт-прибор»

(АО «Электронстандарт-прибор»)

ИНН 7816145170

Адрес юридический: 192238, г. Санкт-Петербург, пр. Славы, д. 40, корп.2. литер А, пом. 1-Н, оф. 22

Адрес места осуществления деятельности: 188301, Ленинградская обл., г. Гатчина, Промзона-2, ул. 120 Гатчинской Дивизии, д. 1

Телефон: +7 (81371) 91-829, 91-825, +7 (812) 347-94-72

Web-сайт: www.electronstandart-pribor.com

E-mail: info@esp.com.ru

Изготовитель

Акционерное Общество «Электронстандарт-прибор»
(АО «Электронстандарт-прибор»)
ИНН 7816145170
Адрес юридический: 192238, г. Санкт-Петербург, пр. Славы, д. 40, корп.2. литер А, пом. 1-Н, оф. 22
Адрес места осуществления деятельности: 188301, Ленинградская обл., г. Гатчина, Промзона-2, ул. 120 Гатчинской Дивизии, д. 1
Телефон: +7 (81371) 91-829, 91-825, +7 (812) 347-94-72
Web-сайт: www.electronstandart-pribor.com
E-mail: info@esp.com.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Принцип действия систем основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн в ОК и приема их отражений используются пьезоэлектрический преобразователь (ПЭП).

Конструктивно системы состоят из монтажной рамы, на которой устанавливаются ультразвуковые преобразователи Echo-EC, измерительного блока обработки данных (электронного блока), размещенного в направляющем кожухе. Количество первичных ультразвуковых преобразователей, которые устанавливаются по окружности трубопровода, может варьироваться от 4 до 32 штук. Информационные (сигнальные) кабели от преобразователей Echo-EC, установленных на монтажной раме, подключаются к измерительному блоку обработки данных, установленному в направляющем кожухе, при помощи герметичных разъемов, Информация от измерительного блока передается на АРМ оператора по отдельному кабелю, который также подсоединяется к выходному герметичному разъему измерительного блока.

Место пломбирования электронного блока и УЗ преобразователей показано на рис.2 и 3.

Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на корпусе электронного блока.

Нанесение знака поверки на системы не предусмотрено.

Общий вид систем приведен на рисунке 1.

Внешний вид. Системы эрозии и коррозии металла (Echo-ECMS), http://oei-analitika.ru

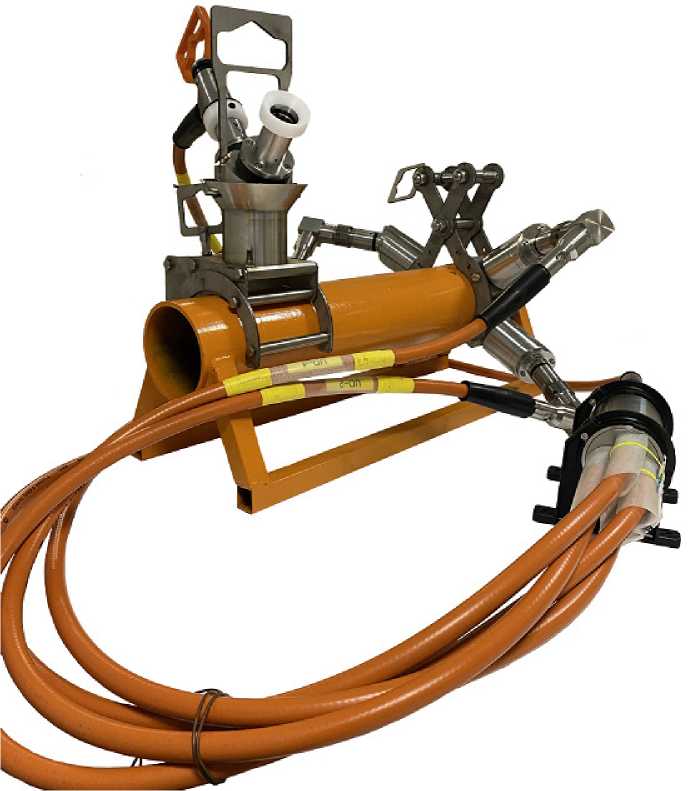

Рисунок 1 - Общий вид систем эрозии и коррозии металла Echo-ECMS

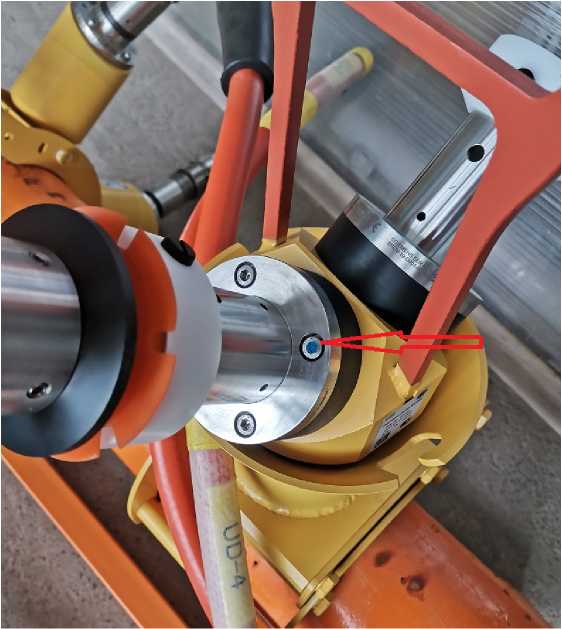

Рисунок 2 - Место пломбирования электронного блока

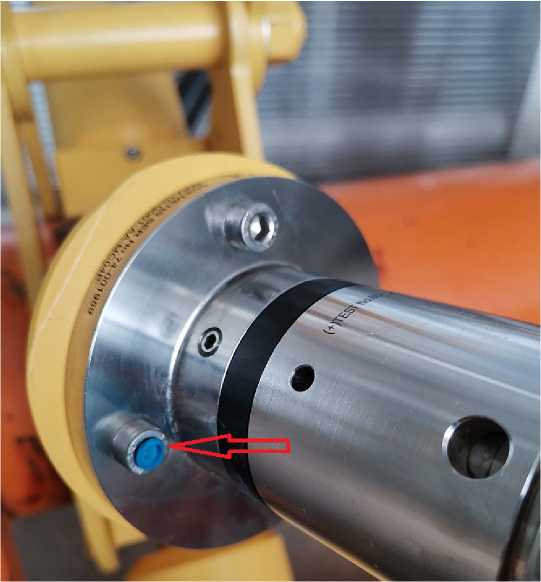

Рисунок 3 - Место пломбирования УЗ преобразователя Echo-EC

Наименование	Обозначение	Количество
Ультразвуковой преобразователь	Echo-EC	¹⁾шт.
Монтажная рама	-	1 шт.²⁾
Блок обработки данных	-	1 шт.
Монтажный кожух блока обработки информации		1 шт.
Руководство по эксплуатации	ЖСКФ.412211.001 РЭ	1 экз.
Паспорт	ЖСКФ.412211.001 ПС	1 экз
Автономное ПО для ПК (на CD диске)	DEAS конфигуратор v.1.0	1 шт.
Комплект разрешительной документации (на CD диске)	-	-
Примечания: ¹⁾ в зависимости от заказа от 4 до 32 шт.; ²⁾ на 4 УЗ преобразователя.
