Сведения о средстве измерений: 60014-15 Шунты измерительные

Номер по Госреестру СИ: 60014-15
60014-15 Шунты измерительные
(B2, B3, B4, B5, B6)

Назначение средства измерений:
Шунты измерительные В2, ВЗ, В4, В5, В6 (далее - шунты) предназначены для расширения пределов измерения показывающих и регистрирующих приборов постоянного тока.

сертификация программного обеспечения

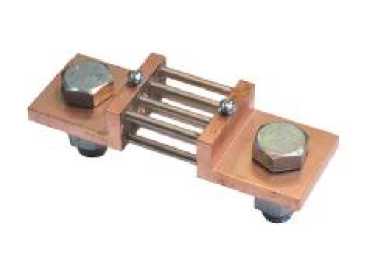

Внешний вид. Шунты измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Шунты измерительные
Рисунок № 1

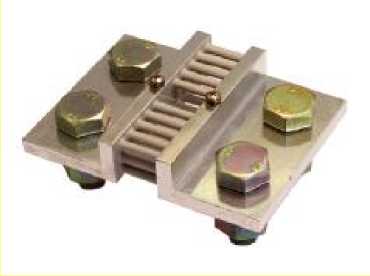

Внешний вид. Шунты измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Шунты измерительные
Рисунок № 2

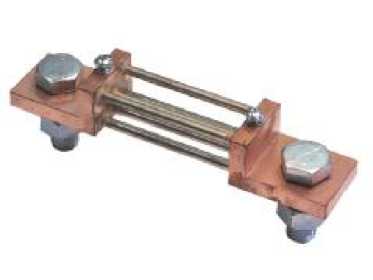

Внешний вид. Шунты измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Шунты измерительные
Рисунок № 3

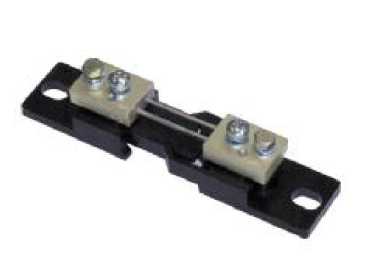

Внешний вид. Шунты измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Шунты измерительные
Рисунок № 4

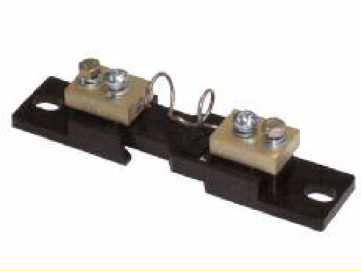

Внешний вид. Шунты измерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Шунты измерительные
Рисунок № 5

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 24.02.2020
Номер записи - 150854
ID в реестре СИ - 373254
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет данных, B2, B3, B4, B5, B6, B2 (60 мВ/400 А), B2,

Производитель

Изготовитель - Фирма "LUMEL S.A."
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 104
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1136 дн.

Наличие аналогов СИ: Шунты измерительные (B2, B3, B4, B5, B6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LUMEL S.A."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
33617-06
01.01.2012
Приборы измерительные щитовые, N
Фирма "LUMEL S.A." (ПОЛЬША )
3 года
41119-09
01.09.2014
Амперметры щитовые, EA17, EA19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
41120-09
01.09.2014
Вольтметры щитовые, EA17, EA19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
56935-14
14.02.2024
Преобразователи температуры и относительной влажности измерительные, P18, P18D, P18L, P19
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
2 года
59780-15
05.02.2020
Регистраторы безбумажные, KD
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60014-15
24.02.2020
Шунты измерительные, B2, B3, B4, B5, B6
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
2 года
60125-15
13.03.2020
Синхроноскопы (реле синхронизации) цифровые, KS
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60191-15
19.03.2020
Анализаторы параметров качества трехфазной электрической сети, ND1
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
8 лет
60372-15
28.02.2025
Приборы аналоговые электроизмерительные, EA, EB, EP, MA, MB
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
2 года
60373-15
28.02.2025
Трансформаторы тока измерительные, LCT
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
8 лет
60548-15
28.02.2025
Приборы цифровые измерительные многофункциональные, N, NA
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60549-15
28.02.2025
Измерители-анализаторы параметров трехфазной электрической сети, N, ND
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет
60744-15
27.04.2025
Преобразователи измерительные, P
Фирма "LUMEL S.A." (ПОЛЬША )
ОТ
МП
5 лет

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Шунты измерительные (B2, B3, B4, B5, B6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(RA.RU.311493)
РСТ
  • B2 (60 мВ/400 А)
  • 2 0 0 0 0 0 0
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • нет данных
  • B2, B3, B4, B5, B6
  • 59 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • B2
  • 2 0 0 0 0 0 0
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • B2, B3, B4, B5, B6
  • 41 0 0 0 0 0 0

    Стоимость поверки Шунты измерительные (B2, B3, B4, B5, B6)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Нижегородский ЦСМ
    Нижегородская область
    2299 2608
    ФБУ Самарский ЦСМ
    Самарская область
    2916 2608

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на поверхность токового наконечника и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений изложены в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к шунтам измерительным В2, ВЗ, В4, В5, В6

    ГОСТ 22261-94     «Средства измерений электрических и магнитных величин. Общие техни

    ческие условия»

    ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»

    МИ 1991-89        «Рекомендация. ГСИ. Преобразователи измерительные электрических

    величин. Шунты постоянного тока измерительные. Методика поверки»

    Поверка

    Поверка

    осуществляется в соответствии с МИ 1991-89 «Рекомендация. ГСИ. Преобразователи измерительные электрических величин. Шунты постоянного тока измерительные. Методика поверки». Основные средства поверки:

    • 1. Одинарно-двойной мост Р39 (Госреестр № 2493-69). Диапазон измерений сопротивления 1 мкОм - 150 мОм, класс точности от 0,2 до 0,02.

    • 2. Катушки эталонные Р310 (Г осреестр № 1162-58) с номинальным сопротивлением 0,001; 0,01; 0,1 Ом, класс точности 0,01.

    • 3. Источник питания постоянного тока, номинальный ток до 15 кА.


    Изготовитель

    Фирма «LUMEL S.A.», Польша
    Адрес: ul. Slubicka 1, 65-127 Zielona Gora
    E-mail: lumel@lumel.com.pl

    Заявитель

    Общество с ограниченной ответственностью «ЭФО» (ООО «ЭФО»)
    Адрес: 194100, Санкт-Петербург, ул. Новолитовская, д. 15А
    Тел. +7 (812) 327-86-54,
    факс +7 (812) 320-18-19,
    E-mail: zav@efo.ru
    Изготовитель Фирма «LUMEL S.A.», Польша
    Адрес: ul. Slubicka 1, 65-127 Zielona Gora
    E-mail: lumel@lumel.com.pl

    Испытательный центр

    Федеральное     государственное     унитарное     предприятие     «Всероссийский
    научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия шунтов измерительных основан на преобразовании постоянного тока в напряжение. При нагревании током сопротивление шунтов должно оставаться стабильным, поэтому шунты выполнены из манганина, соединенных твердым припоем с наконечниками из латуни и меди. Наконечники имеют резьбовые соединения для потенциальных зажимов - винтов и отверстия для токовых зажимов - болтов. Рабочее положение - горизонтальное.

    Шунты выпускаются нескольких модификаций (см. рисунки 1-5) и отличаются своими техническими характеристиками (Таблица 1).

    Внешний вид. Шунты измерительные (B2, B3, B4, B5, B6), http://oei-analitika.ru

    Рисунок 1 - Общий вид шунта В2

    Внешний вид. Шунты измерительные (B2, B3, B4, B5, B6), http://oei-analitika.ru

    Рисунок 2 - Общий вид шунта В3

    Внешний вид. Шунты измерительные (B2, B3, B4, B5, B6), http://oei-analitika.ru

    Рисунок 3 - Общий вид шунта В4

    Внешний вид. Шунты измерительные (B2, B3, B4, B5, B6), http://oei-analitika.ru

    Рисунок 4 - Общий вид шунта В5

    Внешний вид. Шунты измерительные (B2, B3, B4, B5, B6), http://oei-analitika.ru

    Рисунок 5 - Общий вид шунта В6


    Шунт с токовыми и потенциальными зажимами, руководство по эксплуатации.


    Таблица 1 - Основные технические характеристики

    Тип шунта (номинальное падение напряжения)

    Номинальный ток, А

    Номинальное электрическое сопротивление

    Г абаритные размеры, мм, не более

    Масса, кг, не более

    1

    2

    3

    4

    5

    В2 (60 мВ)

    1; 1,5; 2,5; 4; 6;

    10; 15; 25

    60; 40; 24; 15;

    10; 6; 4; 2,4 мОм

    90x20x8

    0,13

    40; 60; 100; 150

    1500; 1000; 600; 400 мкОм

    100x20x8

    0,13

    250

    240 мкОм

    145x30x30

    0,60

    400

    150 мкОм

    145x40x30

    0,85

    600

    100 мкОм

    145x30x30

    0,85

    1000

    60 мкОм

    165x40x30

    1,45

    1500

    40 мкОм

    165x90x30

    2,00

    2500

    24 мкОм

    165x120x30

    2,90

    4000

    15 мкОм

    165x120x60

    4,30

    6000

    10 мкОм

    175x154x130

    10,50

    15000

    4 мкОм

    185x310x170

    32,00

    B3 (150 мВ)

    1; 1,5; 2,5; 4;

    6; 10; 15; 25

    150; 100; 60; 37,5;

    25; 15; 10; 6 мОм

    90x20x8

    0,14

    40,60, 100, 150

    3750; 2500; 1500;

    1000 мкОм

    225x25x8

    0,23

    250

    600 мкОм

    270x15x50

    0,68

    400

    375 мкОм

    270x20x50

    1,05

    600

    250 мкОм

    270x20x50

    1,16

    1000

    150 мкОм

    290x35x60

    2,15

    1500

    100 мкОм

    290x21x60

    3,10

    2500

    60 мкОм

    290x30x60

    5,20

    4000

    37,5 мкОм

    300x30x130

    8,30

    6000

    25 мкОм

    300x25x130

    15,00

    10000

    15 мкОм

    310x25x170

    28,00

    15000

    10 мкОм

    310x25x170

    35,00

    В4 (50 мВ)

    1; 1,5; 2,5; 4;

    6; 10; 15; 25

    50; 33; 20; 12,5; 8,33; 5; 3,33; 2 мОм

    90x20x8

    0,13

    40; 60; 100; 150

    1250; 833,33; 500;

    333,33 мкОм

    93x20x8

    0,13

    250

    200 мкОм

    138x30x30

    0,60

    400

    125 мкОм

    138x40x30

    0,85

    600

    83,33 мкОм

    138x40x30

    0,85

    1000

    50 мкОм

    158x60x30

    1,45

    1500

    33,33 мкОм

    158x90x30

    2,00

    2500

    20 мкОм

    158x120x30

    2,90

    4000

    12,5 мкОм

    158x120x60

    4,30

    6000

    8,33 мкОм

    168x154x130

    10,50

    10000

    5 мкОм

    178x206x170

    21,00

    15000

    3,33 мкОм

    178x310x170

    32,00

    Продолжение таблицы 1

    1

    2

    3

    4

    5

    B5 (75 мВ)

    1; 1,5; 2,5; 4;

    6; 10; 15; 25

    75; 50; 30; 18,75;

    12,5; 7,5; 5; 3 мОм

    90x20x8

    0,14

    40; 60; 100; 150

    1875; 1250; 750; 500 мкОм

    115x25x8

    0,17

    250

    300 мкОм

    160x30x30

    0,63

    400

    187,5 мкОм

    160x40x30

    0,92

    600

    125 мкОм

    160x40x30

    1,00

    1000

    75 мкОм

    180x60x30

    1,75

    1500

    50 мкОм

    180x120x30

    2,30

    2500

    30 мкОм

    180x120x60

    3,10

    4000

    18,75 мкОм

    190x120x130

    5,20

    6000

    12,5 мкОм

    190x154x130

    11,20

    10000

    7,5 мкОм

    200x206x170

    22,00

    15000

    5 мкОм

    200x310x170

    33,00

    В6 (100 мВ)

    1; 1,5; 2,5; 4;

    6; 10; 15; 25

    100; 66,66; 40; 25; 16,66;

    10; 6,66; 4 мОм

    90x20x8

    0,14

    40; 60; 100; 150

    2500; 1666,66; 1000;

    666,66 мкОм

    145x25x8

    0,20

    250

    400 мкОм

    190x30x30

    0,65

    400

    250 мкОм

    190x40x30

    1,00

    600

    166,66 мкОм

    190x40x30

    1,11

    1000

    100 мкОм

    210x60x30

    2,00

    1500

    66,66 мкОм

    210x120x30

    2,50

    2500

    40 мкОм

    210x120x60

    3,20

    4000

    25 мкОм

    220x120x130

    5,80

    6000

    16,66 мкОм

    220x154x130

    12,00

    10000

    10 мкОм

    230x206x170

    23,00

    15000

    6,66 мкОм

    230x310x170

    34,00

    Класс точности по ГОСТ 30012.1-2002

    0,5;

    ± 0,1 % на каждые 10 °С;

    20±5 °C;

    от минус 25 до 55 °С;

    (от минус 55 до 55 °С);

    до 85 % (до 95 % для специального исполнения);

    200 ч;

    15 лет

    Пределы допускаемой дополнительной температурной погрешности Температура окружающей среды в нормальных условиях Температура окружающей среды в рабочих условиях (специальное исполнение)

    Относительная влажность воздуха

    Время непрерывной работы

    Средний срок службы


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
