Номер по Госреестру СИ: 55303-13
55303-13 Генераторы сигналов
(MG3710A, MG3740A)
Назначение средства измерений:
Генераторы сигналов MG3710A, MG3740A предназначены для воспроизведения радиотехнических сигналов с аналоговой и цифровой (векторной) модуляцией в коаксиальных трактах.
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления параметрами представления режимов работы и установки параметров воспроизведения сигналов. Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска (уровень защиты) |
класс риска A по WELMEC 7.2 для категории P |
идентификационное наименование |
MS37x0A Firmware |
идентификационный номер версии |
V2.00.00 и выше |

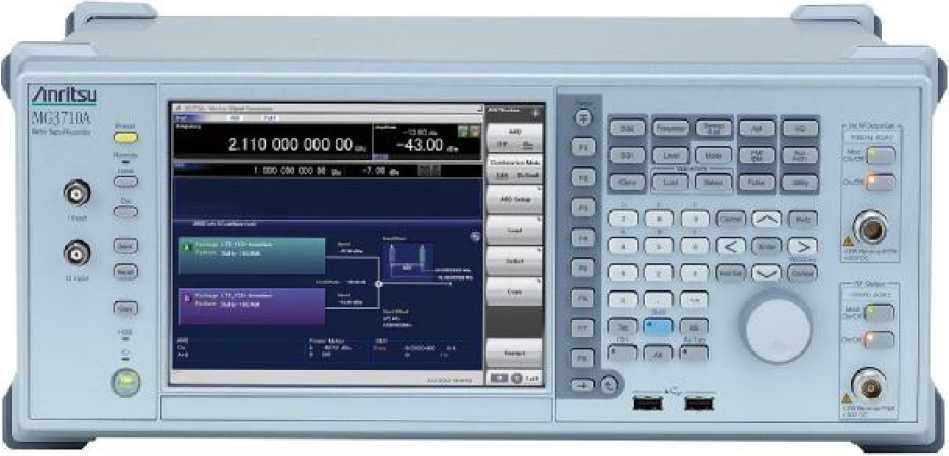

Фотография 1. Лицевая панель
место пломбирования

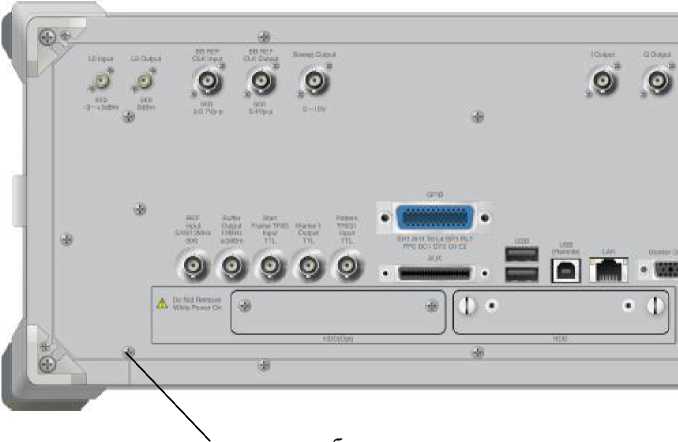

Фотография 2. Задняя панель
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе M-W3580AE-6.0R «Генераторы сигналов MG3710A, MG3740A. Руководство пользователя», разделы 3 - 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов MG3710A, MG3740A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1960-2013 «Генераторы сигналов MG3710A, MG3740A. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 25.09.2013 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
стандарт частоты для стандартного исполнения и опции 002 (102) относительная погрешность частоты 10 МГц не более ± 540-9; уровень сигнала от 0 до + 10 дБм для опции 001 (101) относительная погрешность частоты 5 МГц не более ± 1-10’11; уровень сигнала от 0,1 до 2,5 В |
стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± V10-10; уровень сигнала + 7 дБм |
стандарт частоты и времени водородный Ч1-76А | |
относительная погрешность частоты 5 МГц не более ± 1,5-10’12; уровень сигнала 1 В | |
ваттметр поглощаемой мощности СВЧ относительная погрешность измерения мощности от - 50 до + 23 дБм на частотах от 50 МГц до 6 ГГц не более ± 0,25 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от - 50 до + 23 дБм на частотах от 10 МГц до 18 ГГц не более ± 0,25 дБ |
анализатор спектра разрешение на частоте 10 МГц в режиме частотомера не хуже 1 Гц; усредненный уровень собственных шумов на частотах от 0,1 до 6 ГГц не более - 150 дБм/Гц |
анализатор параметров радиотехнических трактов |
и сигналов портативный Anritsu MS2038C разрешение на частоте 10 МГц в режиме частотомера не хуже 0,001 Гц; усредненный уровень собственных шумов на частотах от 0,1 до 6 ГГц не более - 156 дБм/Гц | |
компаратор частотный для опции 001 (101) |
компаратор частотный Ч7-1014 сличение частот 5 и 10 МГц; относительная погрешность измерения отклонения частоты не более ± 540-13 за 10 с; уровень сигналов от 0,4 до 1,2 В |
Изготовитель
Фирма “Anritsu Corporation”, Япония; 5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan; тел./факс +81-46-296-6682, e-mail: sales.esdc@anritsu.comЗаявитель
ЗАО «АКТИ-Мастер»; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3
тел./факс (499)154-74-86
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»),
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96.
Принцип действия основан на формировании высокочастотного сигнала путем повышающего преобразования частоты гетеродина, синхронизация которого осуществляется от внутреннего опорного генератора или от внешнего источника сигнала. Аналоговая модуляция осуществляется от встроенного генератора сигналов произвольной формы, для векторной модуляции используется внутренний или внешний модулирующий квадратурный сигнал.
Параметры воспроизводимого сигнала отображаются на цветном жидкокристаллическом дисплее, и задаются пользователем с лицевой панели либо дистанционно через коммуникационный интерфейс. На внутренний контроллер установлено фирменное программное обеспечение. Внешнее управление может осуществляться через интерфейсы LAN (Ethernet), GPIB и USB.
Генераторы сигналов MG3710A, MG3740A выпускаются в базовой конфигурации в одноканальном и двухканальном исполнении. Опции, указанные в таблице ниже, могут быть установлены первоначально при заказе или дополнительно в процессе эксплуатации на заводе-изготовителе или в сервисном центре.
номер опции |
наименование | |
при заказе |
в эксплуатации | |
АППАРАТНЫЕ ОПЦИИ генерации сигналов | ||
001 |
101 |
высокостабильный рубидиевый опорный генератор |
002 |
102 |
опорный генератор повышенной стабильности |
011 |
111 |
дополнительный жесткий диск HDD |
017 |
117 |
универсальный вход/выход |
018 |
118 |
аналоговый вход/выход I/Q, один канал генерации, MG3710A |
020 |
120 |
цифровая (векторная) модуляция, MG3740A |
021 |
121 |
функция измерения коэффициента битовых ошибок BER |
029 |
- |
операционная система Windows 7 |
032 |
- |
один канал генерации с диапазоном частот от 9 кГц до 2,7 ГГц |
034 |
- |
один канал генерации с диапазоном частот от 9 кГц до 4 ГГц |
036 |
- |
один канал генерации с диапазоном частот от 9 кГц до 6 ГГц |
041 |
141 |
расширение верхнего уровня мощности (один канал генерации) |
042 |
142 |
расширение нижнего уровня мощности (один канал генерации) |
043 |
143 |
защита от отраженного сигнала (один канал генерации) |
045 |
145 |
увеличение памяти генератора произвольной формы до 256 М (выборок) для одноканальной модели |
046 |
146 |
увеличение памяти генератора произвольной формы до 1024 М (выборок) для одноканальной модели, только для MG3710A |
048 |
148 |
комбинирование сигналов в основной полосе частот для одноканальной модели |
049 |
149 |
аддитивный белый гауссов шум (AWGN) для одноканальной модели, только для MG3710A |
050 |
150 |
вход внешней аналоговой модуляции (один канал генерации) |
062 |
162 |
2-й канал генерации с диапазоном частот от 9 кГц до 2,7 ГГц |
064 |
164 |
2-й канал генерации с диапазоном частот от 9 кГц до 4 ГГц |
066 |
166 |
2-й канал генерации с диапазоном частот от 9 кГц до 6 ГГц |
071 |
171 |
расширение верхнего уровня мощности для 2-го канала |
072 |
172 |
расширение нижнего уровня мощности для 2-го канала |
073 |
173 |
защита от отраженного сигнала для 2-го канала |
075 |
175 |
увеличение памяти генератора произвольной формы до 256 М (выборок) для 2-го канала |
076 |
176 |
увеличение памяти генератора произвольной формы до 1024 М (выборок) для 2-го канала |
078 |
178 |
комбинирование сигналов в основной полосе частот для 2-го канала |
079 |
179 |
аддитивный белый гауссов шум (AWGN) для 2-го канала, только для MG3710A |
080 |
180 |
вход внешней аналоговой модуляции для 2-го канала |
313 |
- |
съемный диск HDD (недоступен совместно с опцией 029) |
ПРОГРАММНЫЕ ОПЦИИ генерации сигналов по телекоммуникационным стандартам | ||
MX370101A |
HSDPA/HSUPA IQproducer, только для MG3710A | |
MX370102A |
TDMA IQproducer | |
MX370103A |
CDMA2000 1xEV-DO IQproducer, только для MG3710A | |
MX370104A |
Multi-carrier IQproducer, только для MG3710A | |
MX370105A |
Mobile WiMAX IQproducer, только для MG3710A | |
MX370106A |
DVB-T/H IQproducer, только для MG3710A | |
MX370107A |
Fading IQproducer | |
MX370108A |
LTE IQproducer, только для MG3710A | |
MX370108A-001 |
LTE-Advanced FDD, только для MG3710A | |
MX370109A |
XG-PHS IQproducer, только для MG3710A | |
MX370110A |
LTE TDD IQproducer, только для MG3710A | |
MX370110A-001 |
LTE-Advanced TDD, только для MG3710A | |
MX370111A |
WLAN IQproducer, только для MG3710A | |
MX370111A-002 |
802.11ac (160 MHz) , только для MG3710A | |
MX370112A |
TD-SCDMA IQproducer, только для MG3710A | |
MX370073A |
DFS Radar Pattern, только для MG3710A | |
MX370075A |
DFS (ETSI) Waveform Pattern, только для MG3710A | |
MX370084A |
ISDB-Tmm Waveform Pattern, только для MG3710A |
Генераторы сигналов MG3710A, MG3740A выполнены в настольном исполнении.
Лицевая панель показана на фотографии 1, задняя панель с обозначением места пломбирования от несанкционированного доступа - на фотографии 2. Знак поверки в виде наклейки размещается в середине задней панели.
По условиям эксплуатации генераторы сигналов MG3710A, MG3740A соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 45 °C.
наименование и обозначение |
кол-во |
генератор сигналов MG3710A / MG3740A |
1 шт. по заказу |
кабель сетевой |
1 шт. |
USB флеш |
1 шт. |
компакт-диск с документацией |
1 шт. |
опции |
по заказу |
дополнительные принадлежности |
по заказу |
руководство пользователя на русском языке M-W3580AE-6.0R |
1 шт. |
методика поверки МП РТ 1960-2013 |
1 шт. |
количество каналов генерации (по заказу) опции 032. 034. 036 опции 062, 064, 066 (устанавливаются дополнительно) |
......1..................................................................................................................................................... 2 |
диапазон частот | |
опции 032. 062 |
от 9 кГц до 2,7 ГГц |
опции 034. 064 |
от 9 кГц до 4.0 ГГц |
опции 036, 066 |
от 9 кГц до 6,0 ГГц |
регулировка фазы выходного сигнала |
от - 180 до + 180 град |
разрешение по фазе |
± 0,01 град |
параметры опорного генератора | |
стандартное исполнение | |
дрейф частоты 5 а за 1 год, не более |
± |. к/' |
нестабильность частоты 5Т в диапазоне температур от 5 до 45 °C, не более |
± 2,540-6 |
опция 001 (101) | |
дрейф частоты 5К за 24 часа через 7,5 минут после включения при температуре 23 °C |
± 110’9 |
дрейф частоты опорного генератора 5д за 1 месяц, не более |
± |. 10-ю |
нестабильность частоты опорного генератора 5Т в диапазоне температур от 5 до 45 °C, не более |
± 2М0-9 |
опция 002 (102) | |
дрейф частоты 5к за 24 часа при температуре 23 °C |
± 540-7 ± 510'8 |
через 2 минуты после включения через 5 минут после включения | |
дрейф частоты опорного генератора 5д за 1 год, не более |
± |. |()-7 |
нестабильность частоты опорного генератора 5Т в диапазоне температур от 5 до 45 °C, не более |
± 2М0-8 |
параметры входа синхронизации | |
частота |
5; 10; 13 МГц |
отклонение от номинальной частоты, не более |
± 1М0-6 |
уровень мощности |
от - 15 до + 20 дБм 1 |
входное сопротивление |
50 Ом |
параметры выхода синхронизации | |
частота |
10 МГц |
уровень мощности |
> 0 дБм |
диапазон уровня выходной мощности | |
стандартное исполнение |
от - 110 до + 17 дБм |
опции 041/ 071; без опций 042/072, 043/073 |
от - 110 до + 30 дБм |
опции 042/072; без опций 041/071, 042/072 |
от - 144 до + 17 дБм |
опции 041/071; 042/072, без опций 043/073 |
от - 144 до + 30 дБм |
опции 041/071; 043/073; без опций 042/072 |
от - 110 до + 25 дБм |
опции 042/072; 043/073; без опций 041/071 |
от - 144 до + 17 дБм |
опции 041/071; 042/072; 043/073 |
от - 144 до + 25 дБм |
разрешение установки уровня мощности |
0,01 дБ |
пределы основной допускаемой погрешности установки уровня мощности | |
при температуре от (23 ± 5) °C |
примечание 1. обозначение «дБм» соответствует уровню в дБ относительно уровня 1 мВт
на частотах до 50 МГц |
не нормируются |
исполнение без опций 043/073 2 | |
на частотах от 50 до 400 МГц | |
уровень от + 13 до + 20 дБм. опция 041/071 |
± 0,6 дБ |
уровень от - 110 до + 13 дБм |
± 0,5 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 0,5 дБ |
уровень от - 127 до - 120 дБм. опция 042/072 |
± 0,7 дБ |
уровень от - 136 до - 127 дБм. опция 042/072 |
±1,5 дБ, типовое значение |
на частотах от 400 МГц до 3 ГГц | |
уровень от + 13 до + 23 дБм. опция 041/071 |
± 0,6 дБ |
уровень от - 110 + 13 дБм |
± 0,5 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 0,5 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 0,7 дБ |
уровень от - 136 до - 127 дБм, опция 042/072 |
±1,5 дБ, типовое значение |
на частотах от 3 до 4 ГГц | |
уровень от + 13 до + 20 дБм, опция 041/071 |
± 0,7 дБ |
уровень от - 110 до + 13 дБм |
± 0,7 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 0,7 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 2,5 дБ, типовое значение |
на частотах от 4 до 5 ГГц | |
уровень от - 110 до + 13 дБм |
± 0,8 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 1,0 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 2,5 дБ, типовое значение |
на частотах от 5 до 6 ГГц | |
уровень от - 110 до + 10 дБм |
± 0,8 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 1,0 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 2,5 дБ, типовое значение |
исполнение с опциями 043, 073 2 | |
на частотах от 50 до 400 МГц | |
уровень от - 2 до + 17 дБм, опция 041/071 |
± 0,6 дБ |
уровень от - 2 до + 10 дБм, без опции 041/071 |
± 0,6 дБ |
уровень от - 120 до + 10 дБм, опция 042/072 без 041/071 |
± 0,5 дБ |
уровень от - 120 до - 2 дБм, опция 042/072 без 041/071 |
± 0,5 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 0,7 дБ |
уровень от - 136 до - 127 дБм, опция 042/072 |
±1,5 дБ, типовое значение |
на частотах от 400 МГц до 3 ГГц | |
уровень от + 10 до + 20 дБм, опция 041/071 |
± 0,6 дБ |
уровень от - 110 до + 10 дБм, без опции 041/071 |
± 0,5 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 0,7 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 1,0 дБ |
уровень от - 136 до - 127 дБм, опция 042/072 |
± 1,5 дБ, типовое значение |
примечание 2. типовое справочное значение на частотах < 50 МГц: ± 0,5 дБ на частотах от 0,1 до 1 МГц при уровне от - 100 дБм до + 5 дБм, ± 0,5 дБ на частотах от 1 до 50 МГц при уровне от - 110 дБм (- 120 дБм для опции 042/072) до + 5 дБм; ± 0,7 дБ на частотах от 10 до 50 МГц при уровне от + 5 дБм до + 10 дБм
примечание 3. типовое справочное значение на частотах < 50 МГц: ± 0,5 дБ на частотах от 0,1 до 1 МГц при уровне от - 100 дБм до + 2 дБм, ± 0,5 дБ на частотах от 1 до 50 МГц при уровне от - 110 дБм (- 120 дБм для опции 042/072) до + 2 дБм; ± 0,7 дБ на частотах от 10 до 50 МГц при уровне от + 2 дБм до + 7 дБм
на частотах от 3 до 4 ГГц | |
уровень от + 10 до + 17 дБм, опция 041/071 |
± 0,7 дБ |
уровень от + 10 до + 10 дБм |
± 0,7 дБ |
уровень от - 100 до + 10 дБм |
± 0,7 дБ |
уровень от - 110 до - 100 дБм |
± 0,8 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 1,0 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 2,5 дБ, типовое значение |
на частотах от 4 до 5 ГГц | |
уровень от - 110 до + 10 дБм |
± 0,8 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 1,0 дБ |
уровень от - 127 до - 120 дБм. опция 042/072 |
± 2,5 дБ, типовое значение |
на частотах от 5 до 6 ГГц | |
уровень от - 110 до + 8 дБм |
± 0,8 дБ |
уровень от - 120 до - 110 дБм, опция 042/072 |
± 1,0 дБ |
уровень от - 127 до - 120 дБм, опция 042/072 |
± 2,5 дБ, типовое значение |
уровень гармоник (функция “Optimize S/N” отключена), не более |
- 30 дБн |
уровень негармонических помех (уровень от - 30 до + 5 дБм, отстройка от центральной | |
частоты > 10 кГц), не более | |
на частотах от 100 кГц до 187,5 МГц |
- 62 дБн |
на частотах от 187,5 до 750 МГц |
- 68 дБн |
на частотах от 750 МГц до 1,5 ГГц |
- 62 дБн |
на частотах от 1,5 до 3 ГГц |
- 56 дБн |
на частотах от 3 до 6 ГГц |
- 50 дБн |
уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц, типовое значение, не более |
- 131 дБн |
аналоговая модуляция | |
амплитудная модуляция (внутренняя; внешняя с опцией 050 или 080) | |
форма модуляции: синусоидальная, треугольная, прямоугольная, пилообразная | |
частота модуляции | |
сигнал синусоидальной формы |
от 0,01 Гц до 40 МГц |
сигналы других форм |
от 0,01 Гц до 4 МГц |
амплитудная модуляция (внутренняя; внешняя с опцией 050 или 080) | |
диапазон коэффициента АМ |
от 0 до 100 % |
разрешение коэффициента АМ |
0,1 % |
частотная модуляция (внутренняя; внешняя с опцией 050 или 080) | |
диапазон девиации ЧМ |
от 0 до 40 МГц |
разрешение девиации ЧМ |
0,1 Гц |
фазовая модуляция (внутренняя; внешняя с опцией 050 или 080) | |
диапазон девиации ФМ |
от 0 до 160 рад |
разрешение девиации ФМ |
0,001 рад |
параметры внешнего входа АМ, ЧМ, ФМ | |
входное сопротивление (по выбору) |
50 Ом; 600 Ом; высокое |
амплитуда сигнала |
2 В |
импульсная модуляция (внутренняя и внешняя) | |
отношение «включено/выключено», не менее | |
на частотах от 50 МГц до 3 ГГц |
70 дБ |
на частотах от 3 до 6 ГГц |
60 дБ |
минимальная длительность импульса |
1 мкс |
длительность фронта и среза, типовое значение, не более |
50 нс |
уровень сигнала на внешнем входе |
TTL |
векторная модуляция | |
полоса частот модуляции MG3710A MG3740A с опцией 020 стандарты сигналов (только в модели MG37I0A): W-CDMA. GSN остаточный уровень на центральной частоте (уровень однополос! типовые значения, не более на частотах от 100 МГц до 4 ГГц на частотах от 4 до 6 ГГц |
160 МГц 2 МГц Г EDGE, LTE юго сигнала 0 дБм),
|
остаточный уровень на зеркальной частоте при уровне однополосного сигнала 0 дБм (MG3710A в полосе до 10 МГц, MG3740A в полосе до 1 МГц), типовые значения, не более | |
на частотах от 100 МГц до 4 ГГц на частотах от 4 до 6 ГГц |
|
параметры измерения коэффициента битовых ошибок (BER), опция 021 | |
частота дискретизации входного сигнала ИКМ диапазон измерения коэффициента ошибок |
от 100 до 40- 10б бит/с от 0 до (232 - 1) |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
тип высокочастотного разъема выхода |
N(f), 50 Q |
диагональ и разрешение дисплея |
213 мм, 1024 х768 пикс. |
параметры сетевого питания | |
напряжение сети |
220 ± 20 В |
частота сети |
50 ± 0,5 Гц |
потребляемая мощность (с опциями), не более |
280 В А |
габаритные размеры (ширина х высота х глубина), мм |
390x177x426 |
масса (с опциями), не более |
17 кг |
температура окружающей среды рабочие условия применения условия транспортирования и хранения |
от + 5 до + 45 °C от - 20 до + 60 °C |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
