Номер по Госреестру СИ: 79820-20
79820-20 Анализаторы микропланшетные
(STAR)
Назначение средства измерений:
Анализаторы микропланшетные STAR (далее по тексту - анализаторы) предназначены для измерений массовой концентрации неорганических и органических примесей в жидких пробах.
Внешний вид.
Анализаторы микропланшетные
Рисунок № 1
Внешний вид.
Анализаторы микропланшетные
Рисунок № 2
Внешний вид.
Анализаторы микропланшетные
Рисунок № 3
Общие сведения
Дата публикации - 23.12.2020
Срок свидетельства - 27.11.2025
Номер записи - 179099
ID в реестре СИ - 1384298
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модель SPECTROstar Nano, модель FLUOstar Omega, модель CLARIOstar Plus, мод. SPECTROstar Nano, мод. POLARStar Omega, мод. PHERAstar FSX, мод. FLUOstar Omega, мод. CLARIOstar Plus, STAR модель PHERAstar FSX, STAR, ST3100, ST300, SPECTROstar Nano, POLARstar Omega, PHERAstar FSX, FLUOstar Omega, CLARIOstar Plus,
Производитель
Изготовитель - Фирма "BMG LABTECH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Статистика
Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 51
Кол-во средств измерений - 26
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1912 от 2020.11.27 об утверждении типа средств измерений
Наличие аналогов СИ: Анализаторы микропланшетные (STAR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BMG LABTECH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
59911-15 13.02.2020 |
Анализаторы микропланшетные, STAR, мод. PHERAstar FS, CLARIOstar, POLARstar Omega, FLUOstar Omega, SPECTROstar Omega, SPECTROstar Nano Фирма "BMG LABTECH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79820-20 27.11.2025 |
Анализаторы микропланшетные, STAR Фирма "BMG LABTECH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы микропланшетные (STAR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 27 | 21 | 6 | 0 | 26 | 20 | 6 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ООО "ДИКСИОН" (РОСС RU.0001.310389) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 4 | 2 | 15 | 0 | 2 | 0 | 2 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА (RA.RU.312253) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «Поверие» (RA.RU.313216) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПФ ХЕЛИКОН" (RA.RU.314435) | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Анализаторы микропланшетные (STAR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Поверие» Москва |
7300 | 6339 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4090 | 6339 |
|
ФБУ Ярославский ЦСМ Ярославская область |
7626 | 6339 |
Программное обеспечение
Анализаторы оснащены встроенным и автономным ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano, Mars (автономное ПО поставляется с анализатором соответствующей модели).
Идентификационные данные ПО приведены в таблицах 1 и 2.
Все встроенное и автономное ПО является метрологически значимым.
Встроенное ПО осуществляет управление прибором, снятие результатов измерений и передачу этих результатов в автономное ПО.
Автономное ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano выполняет следующие функции:
- управление анализатором;
- настройку режимов работы;
- получение данных;
- проведение диагностических проверок анализатора.
Автономное ПО Mars осуществляет обработку и хранение результатов измерений.
Уровень защиты автономных ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano, Mars от непреднамеренных и преднамеренных изменений соответствует уровню «средний», уровень защиты встроенного ПО - «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные программного обеспечения Omega, PHERAstar,
CLARIOstar, SPECTROstar Nano, Mars
|
Идентификационные данные (признаки) |
Значение | ||||
|
Модель анализатора |
POLARstar Omega, FLU- Ostar Omega, SPECTROstar Omega |
PHERAstar FS, PHERAstar FSX |
CLARIOstar, CLARIOstar Plus |
SPECTROstar Nano |
Все вышеприведенные модели |
|
Идентификационное наименование ПО |
Omega |
PHERAstar |
CLARIOstar |
SPECTROstar Nano |
Mars |
|
Номер версии (идентификационный номер) ПО |
Не ниже 5.5 |
Не ниже 5.4 |
Не ниже 5.6 |
Не ниже 5.5 |
Не ниже 3.40 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Модель анализатора |
POLARstar Omega, FLUOstar Omega, SPEC-TROstar Omega |
PHERAstar FS, PHERAstar FSX |
CLARIOstar, CLARIOstar Plus |
SPECTROstar Nano |
|
Идентификационное наименование ПО |
Встроенное программное обеспечение Omega |
Встроенное программное обеспечение PHERAstar |
Встроенное программное обеспечение CLARIOstar |
Встроенное программное обеспечение SPECTROstar Nano |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.50 |
Не ниже 1.22 |
Не ниже 1.30 |
Не ниже 1.20 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель корпуса анализатора в виде наклейки или методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам микропланшетным STARГосударственная поверочная схема для средств измерений оптической плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2085 от 28.09.2018 г.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-2371-2020 «ГСИ. Анализаторы микропланшетные STAR. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.03.2020.
Основные средства поверки:
Комплект светофильтров поверочных КСП-03 (рег. № 64503-16);
ГСО 8749-2006 (СО состава раствора антрацена в ацетонитриле).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунках 1, 2, 3, 4 и (или), на свидетельство о поверке.
Изготовитель
Фирма «BMG LABTECH», ГерманияАдрес: Allmendgrun 8, 77799 Ortenberg, Germany
Телефон: +49 781 96968-0
Факс: +49 781 96968-67
Web-сайт: www.bmglabtech.comhttp://www.home.agilent.com/
E-mail: sales@bmglabtech.com
Заявитель
Общество с ограниченной ответственностью «Компания Хеликон» (ООО «Компания Хеликон»)ИНН 7704543951
Адрес: 119619, Москва, Новомещерский пр., дом № 9, строение 1, комната 11
Телефон: +7 (499) 705-50-50, +7 (495) 930-00-84
Web-сайт: helicon.ru http://www.home.agilent.com/
E-mail: mail@helicon.ru mailto:tmo_russia@agilent. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, Санкт-Петербург, Московский пр.19.
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
E-mail: info@vniim.ru,
Принцип действия фотометрического канала анализаторов основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету. Принцип действия флуориметрического канала основан на измерении интенсивности световых потоков от исследуемых объектов, возникающих при воздействии возбуждающего оптического излучения выделенного спектрального диапазона, регистрируемых оптическими приемниками.
Анализаторы представляют собой стационарные настольные лабораторные приборы с отдельно устанавливаемым компьютером.
Анализаторы микропланшетные STAR представлены моделями PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar Omega, FLUOstar Omega, SPECTROstar Omega, SPECTROstar Nano.
Анализаторы моделей PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar Omega, FLUOstar Omega могут включать в себя как оба канала, так и только флуо-риметрический канал в зависимости от комплектации. Анализаторы моделей SPECTROstar Omega и SPECTROstar Nano комплектуются только фотометрическим каналом.
Дополнительно анализаторы PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar Omega, FLUOstar Omega могут включать в себя канал люминесценции, предназначенный для определения относительной интенсивности люминесценции исследуемых объектов.
На передней панели анализаторов имеется кнопка управления выдвигани-ем/вдвиганием каретки для планшеты с образцами.
При помощи микропроцессорной системы анализаторов производится обработка сигналов от фотоприёмников всех каналов и передача данных в автономное ПО, установленное на внешнем компьютере, где производится вычисление содержания определяемых веществ с использованием предварительно установленной градуировочной характеристики.
Пломбирование анализаторов не предусмотрено. Общий вид анализаторов и место нанесения знака поверки приведены на рисунке 1.
Наименование модели анализатора
PHERAUM«
PHERAslar FSX
Место нанесения знака поверки--' -
Рисунок 1 - Общий вид анализаторов микропланшетных STAR моделей PHERAstar FS,
PHERAstar FSX
Рисунок 2 - Общий вид анализаторов микропланшетных STAR моделей CLARIOstar,
CLARIOstar Plus
Рисунок 3 - Общий вид анализаторов микропланшетных STAR моделей POLARstar
Omega, FLUOstar Omega

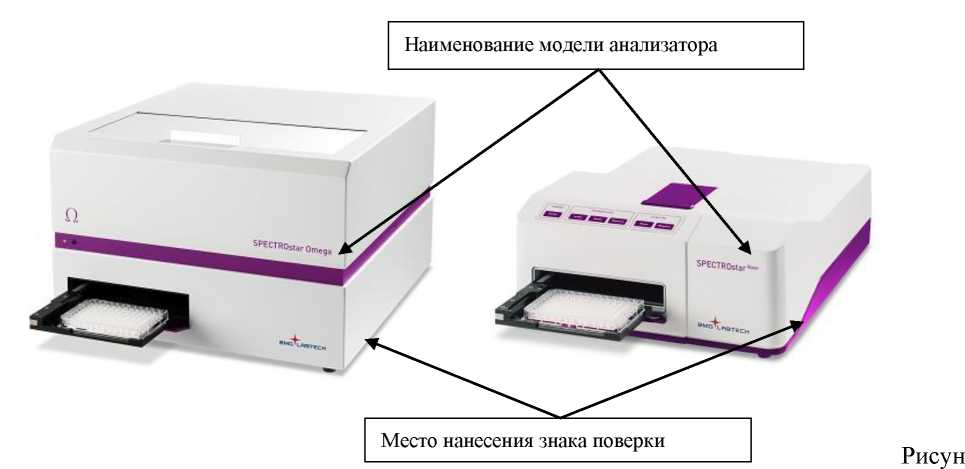

ок 4 - Общий вид анализаторов STAR моделей SPECTROstar Omega, SPECTROstar Nano
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор микропланшетный |
STAR модели PHERAstar FS или PHERAstar FSX или CLARIOstar или CLARIOstar Plus или PO-LARstar Omega или FLUOstar Omega или SPECTROstar Omega или SPECTROstar Nano |
1 |
|
Флэш-накопитель с ПО |
— |
1 |
|
Микропланшет полистирольный, 96-луночный, плоскодонный, черного цвета |
Типа Greiner-655906 |
1 |
|
Предохранители |
— |
2 |
|
Руководство по эксплуатации |
— |
1 |
|
Методика поверки |
МП-242-2371-2020 |
1 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Фотометрический канал | |
|
Спектральный диапазон, нм: |
от 220 до 1000 |
|
Диапазон измерений оптической плотности, Б |
от 0,04 до 2,0 |
|
Пределы допускаемой абсолютной погрешности измерения оптической плотности, Б, в диапазоне: от 0,04 до 1,0 Б включ. св. 1,0 до 2,0 Б |
±0,03 ±0,06 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
|
Канал флуоресценции | |
|
Спектральный диапазон монохроматоров возбуждения/регистрации флуоресценции, нм |
от 320 до 740 |
|
Предел обнаружения (по антрацену, длина волны возбуждения Хвоз=375 нм, длина волны регистрации Хрег=420 нм), нг/см3 |
100 |
|
Относительное СКО выходного сигнала (по интенсивности флуоресце н-ции антрацена концентрации С=5 мкг/см3, 1воз=375 нм, Хрег=420 нм, число повторов n=10), %, не более |
10 |
|
Канал люминесценции | |
|
Спектральный диапазон монохроматоров регистрации люминесценции, нм |
от 320 до 740 |
|
Диапазон показаний, ед. люм. |
от 0 до 260 000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время анализа планшета с 96 лунками по флуориметрическому каналу, с, не более |
9 |
|
Напряжение питания переменного тока (частотой 50±1Гц, 60±1Гц), В |
от 100 до 230 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
10000 |
|
Потребляемая мощность, кВт, не более | |
|
PHERAstar FS, PHERAstar FSX |
0,300 |
|
CLARIOstar, CLARIOstar Plus |
0,300 |
|
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
0,300 |
|
SPECTROstar Nano |
0,060 |
|
Габаритные размеры (ДхШхВ), мм, не более | |
|
PHERAstar FS, PHERAstar FSX |
510х450х470 |
|
CLARIOstar, CLARIOstar Plus |
510х450х400 |
|
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
480х440х300 |
|
SPECTROstar Nano |
500х360х160 |
|
Масса, кг, не более | |
|
PHERAstar FS, PHERAstar FSX |
49 |
|
CLARIOstar, CLARIOstar Plus |
32 |
|
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega |
29 |
|
SPECTROstar Nano |
10 |
|
Условия эксплуатации: | |
|
-диапазон температур окружающей среды, С |
от 15 до 35 |
|
-диапазон относительной влажности, % |
от 20 до 80 |
|
-диапазон атмосферного давления, кПа |
от 84 до 106,7 |
