Номер по Госреестру СИ: 62208-15
62208-15 Анализаторы цифровых потоков
(МТ1100А)
Назначение средства измерений:
Анализаторы цифровых потоков МТ1100А (далее - анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и уровнем мощности или амплитудой импульсов, а также анализа структуры сигнала с заданной чувствительностью приемной части при тестировании цифровой аппаратуры, цифровых трактов и компонентов волоконно-оптических сетей связи на электических и оптических интерфейсах плезиохронной (PDH), синхронной (SDH) цифровой иерархии, оптических транспортных сетей (OTN), сетей Ethernet/IP, сетей Fibre Channel (FC), внутренних интерфейсах базовых станций мобильной связи CPRI/OBSAI.
Внешний вид.
Анализаторы цифровых потоков
Рисунок № 1
Внешний вид.
Анализаторы цифровых потоков
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 03.11.2021
Номер записи -
ID в реестре СИ - 375691
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, МТ1100А, Анализатор цифровых потоков МТ1100А с измерительны, Анализатор цифровых потоков МТ1100А,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1292 от 2015.11.03 Об утверждении типов средств измерений
№594 от 2012.08.21 О внесении дополнений в Программу разработки национальных стандартов РФ на 2012 год по комплексам "Нефтехимический" и "Электротехнический"
Наличие аналогов СИ: Анализаторы цифровых потоков (МТ1100А)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Anritsu Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54110-13 15.06.2023 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
55303-13 30.08.2023 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).
Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.
Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.
Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.
Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.
На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).
Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.
Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы цифровых потоков (МТ1100А)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы цифровых потоков (МТ1100А)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Программное обеспечение (ПО) встроенное, 1.00 и выше, с управляющими функциями.
Таблица 1 - Идентификационные данные ПО
Идентис |
икационные данные (признаки) |
Значение |
Идентис |
икационное наименование ПО |
FrameworkCore |
Номер версии (идентификационный номер) ПО |
3.01 | |
Цифровой идентификатор ПО |
CRC 0x37d5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией анализаторов и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых потоков MT1100A
ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Техническая документация изготовителя - Anritsu Corporation, Япония.
Изготовитель
Anritsu Corporation, Япония
Адрес: 5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan
Испытательный центр
ФГУП «ЦНИИС»Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
Анализатор представляет собой портативный прибор с цветным сенсорным экраном, состоящий из базового блока (платформы) и размещаемых на нем сменных измерительных модулей: электропитания (MU110001 или MU110002) и измерительных (до 2 модулей из MU110010,. МШ10011 и \1UI00I2)
Принцип действия анализатора основан на:
- генерации различных измерительных сигналов (электрических и оптических) с заданными параметрами, включая частоту, амплитуду (мощность) и структуру последовательностей цифровых сигналов;
- логическом анализе структуры измерительных или реальных электрических и оптических цифровых сигналов, поступающих на измерительные входы анализатора.
В зависимости от комплектации (аппаратные и программные опции) анализаторы обеспечивают:
- регистрацию и анализ ошибок в цифровых трактах в соответствии с рекомендациями Международного союза электросвязи (МСЭ-Т) G.821, G.826, G.829, M.2101.1 (M2100), G.8201, M.2401 (M.2110) на электрических интерфейсах Е1 (скорость передачи 2,048 Мбит/с), Е3, Е4 и STM-1 (скорости передачи 34,368, 139,264 и 155,520 Мбит/с
соответственно) и на оптических интерфейсах STM-1, STM-4, STM-16, STM-64, STM-256, OTU-1, OTU-2, OTU-3, OTU-4 (скорости передачи от 155,520 до 10 полос по 10,31250000 Гбит/с);
- тестирование сетей передачи данных и отдельных средств связи на основе технологии Ethernet на электрических (10/100/1000BASE) и оптических (100BASE/1000BASE/ 10GBASE/ 40GBASE/ 100GBASE) интерфейсах и на основе технологии Fibre Channel (FC100, FC200, FC400, FC800, FC1200), интерфейсах CPRI/OBSAI в соответствии с международными рекомендациями (RFC2544, RFC6349, Y.1564 и др.);
Общий вид анализатора и схема защиты от несанкционированного доступа с
помощью однократно используемых для пломбирования этикеток изображены на рисунках 1 и 2 соответственно.

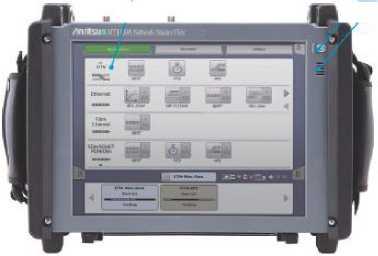

Рисунок 1 - Вид спереди
Место для наклейки
Рисунок 2 - Вид сверху
В комплект поставки входят:
- анализатор с выбранными аппаратными и программными опциями;
- руководство по эксплуатации на русском языке M-W3735AE-5.0;
- методика поверки.
Таблица 2
Характеристика |
Значение | |||||||
Пределы допускаемой относительной погрешности тактовой частоты передаваемого сигнала |
±4,6-10-6 | |||||||
Электрические интерфейсы PDH, SDH (только с модулем Ми110010) | ||||||||
Тип интерфейса |
Е1 (RJ45/BNC) |
Е3 |
Е4 |
STM-1 | ||||
Тактовая частота, МГц |
2,048 |
34,368 |
139,264 |
155,520 | ||||
Амплитуда импульсов (для Е1) или полный размах (для Е3, Е4, STM-^), В |
3,0±0,3/ 2,37±0,24 |
1,0±0,1 |
1,0±0,1 |
1,0±0,1 | ||||
Сопротивление нагрузки на выходе, Ом Номинальное значение сопротивления входа, Ом Затухание несогласованности входа на полутактовой частоте, дБ, не менее |
120±12/ 75±7,5 120/75 18 |
75±7,5 75 18 |
75±7,5 75 15 |
75±7,5 75 15 | ||||
Максимальное затухание сигнала на входе относительно номинального уровня, дБ |
40 |
12 |
12 |
12 | ||||
Оптические интерфейсы (STM-1 - STM-256, Ethernet, OTN |
FC) | |||||||
Тип приемопередатчика |
Мощность на выходе, дБм |
Пределы допускаемой от-носитель-ной погрешности мощности на выходе, дБ |
Минимальная чув-ствитель-ность входа, дБм |
Пределы допускаемой от-носитель-ной погрешности чустви-тельности входа, дБ | ||||
Модель |
Наименование |
Длина линии, км | ||||||
G0311A |
1G 850 нм SX SFP |
0,5 |
-4,75 |
±4,75 |
-17 |
±1 | ||
G0312A |
1G 1310 нм LX SFP |
10 |
-7 |
±4 |
-19 |
±1 | ||
G0313A |
1G 1550 нм ZX SFP |
80 |
+0,5 |
±4,5 |
-3 |
±1 | ||
G0315A |
10G LR/LW 1310 нм SFP+ |
10 |
-3,45 |
±4,75 |
-14,2 |
±1 | ||
G0316A |
10G ER/EW 1550 нм SFP+ |
40 |
-0,35 |
±4,35 |
-15,8 |
±1 | ||
G0318A |
10G ZR/ZW 1550 нм SFP+ |
80 |
+2 |
±2 |
-23 |
±1 | ||
G0319A |
До 2,7 ГГц 1310 нм SFP |
15 |
-7 |
±4 |
-19 |
±1 | ||
G0320A |
До 2,7 ГГц 1310 нм SFP+ |
40 |
-0,5 |
±2,5 |
-28 |
±1 |
Характеристика Значение | |||||||
Тип приемопередатчика |
Мощность на выходе, дБм |
Пределы допускаемой от-носитель-ной погрешности мощности на выходе, дБ |
Минимальная чув-ствитель-ность входа, дБм |
Пределы допускаемой от-носитель-ной погрешности чустви-тельности входа, дБ | |||
Модель |
Наименование |
Длина линии, км | |||||
G0321A |
До 2,7 ГГц 1550 нм SFP+ |
80 |
+0,5 |
±2,5 |
-28 |
±1 | |
G0328A |
1G/2G/4G FC 850 нм SFP |
0,5 |
-6,25 |
±3,25 |
-17 |
±1 | |
G0322A |
1G/2G/4G FC 1310 нм SFP |
10 |
-7 |
±4 |
-19 |
±1 | |
G0323A |
1G/2G/4G FC 1550 нм SFP+ |
40 |
-0,5 |
±2,5 |
-28 |
±1 | |
G0329A |
10G LR 1310 нм SFP+ |
10 |
-0,15 |
±4,35 |
-19 |
±1 | |
G0332A |
100BASE-FX 1310 нм SFP |
2 |
-17,5 |
±2,5 |
-31 |
±1 | |
G0333A |
10GBASE-SR 850 нм SFP+ |
0,3 |
-4,15 |
±3,15 |
-11,5 |
±1 | |
G0334A |
40G Ethernet/OTN 1310 нм 4 полосы QSFP+ |
10 |
+0,15 на полосу |
±2,15 |
-11,5 на полосу |
±1 | |
G0335A |
40G Ethernet/OTN 1310 нм 4 полосы СFP |
10 |
+0,15 на полосу |
±2,15 |
-11,1 на полосу |
±1 | |
G0336A |
40G SDH /OTN 1550 нм СFP |
2 |
+1,5 |
±1,5 |
-6 |
±1 | |
G0337A |
100G Ethernet/OTN 1310 нм 4 полосы СFP |
10 |
+0,2 на полосу |
±2,7 |
-10,3 на полосу |
±1 | |
G0338A |
100G Ethernet/OTN 1310 нм 4 полосы СFP2 |
10 |
+0,2 на полосу |
±2,7 |
-10,3 на полосу |
±1 | |
G0339A |
100G Ethernet 850 нм 4 полосы СXP |
0,1 |
-2,6 |
±5,0 |
-9,5 на полосу |
±1 | |
Общие характеристики | |||||||
Рабочие условия применения:
|
0 - +40 80 | ||||||
Условия хранения и транспортирования:
|
от - 20 до +60 80 | ||||||
Габариты (ширина хглубинахвысота), мм, не более
|
267,7х346,0х55,5 224,5х320,0х81.5 224,5х320,0х71.5 224,5х320,0х36,2 224,5х320,0х59,32 224,5x320,0x59,32 | ||||||
Масса, кг, не более
|
2.5 3,0 3,0 1,4 3,0 3,0 |
Электропитание анализатора в зависимости от модуля питания, входящего в комплект, осуществляется от Li-ion аккумуляторной батареи, либо от сети переменного тока напряжением 100-240 В, частотой 50/60 Гц.
