Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-5000 (далее по тексту - измеритель) представляет собой портативный электрический цифровой измерительный прибор с комплектом принадлежностей.

На верхней панели измерителя расположены:

• - поворотный десяти позиционный переключатель режимов измерений;

• - восемь кнопок управления измерителем;

• - кнопка включения/выключения подсветки дисплея;

• - жидкокристаллический цифровой дисплей;

• - три однополюсных гнезда для подключения измерительных проводов;

• - разъем для подключения к ПК;

Измеритель оснащен блоком аккумуляторов и зарядным устройством, позволяющим их заряжать. Блок аккумуляторов размещен в контейнере внизу корпуса. Зарядное устройство смонтировано внутри корпуса измерителя и работает только с фирменным блоком аккумуляторов типа SONEL NiMH 7,2 V.

Принцип действия измерителя основан на реализации:

• - функций цифрового мегомметра для измерения сопротивления электроизоляции;

• - функций цифрового вольтметра для измерения напряжения постоянного и переменного тока;

• - функций цифрового вычислителя силы тока утечки, коэффициентов абсорбции и поля -ризации.

Измеритель обладает:

• - автоматическим выбором диапазона измерения;

• - памятью 990 результатов измерений и возможностью передачи сохранённых данных в ПК через порт RS-232;

• - сигнализацией разряда элементов питания;

• - автоматическим выключением неиспользуемого в течение трехсот секунд измерителя (функция AUTO-OFF).

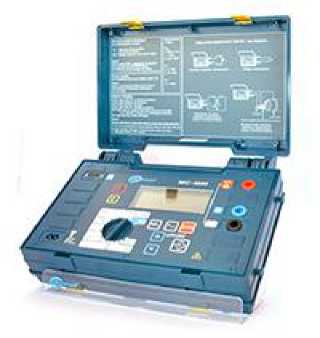

Рисунок 1 - Фотография общего вида измерителей сопротивления, увлажненности и степени старения электроизоляции MIC-5000.

МЕСТА

ПЛОМБИРОВКИ

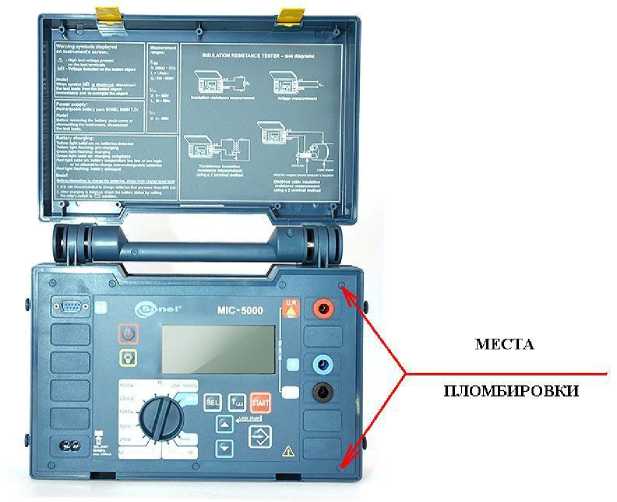

Рисунок 2 - Схема пломбировки от несанкционированного доступа измерителей сопротивления, увлажненности и степени старения электроизоляции MIC-5000.

Таблица 3 - Комплект поставки измерителей

Основные метрологические и технические характеристики измерителей сопротивления, увлажненности и степени старения электроизоляции MIC-5000 представлены в таблицах 1 и 2. Таблица 1 - Основные метрологические характеристики измерителей MIC-5000

• 1. U_U3M - результат измерения напряжения постоянного и переменного тока;

• 2. R_ISctaM - результат измерения сопротивления электроизоляции;

• 3. R_h:m - результат измерения электрического сопротивления малым током;

• 4. Uiso - номинальное испытательное напряжение;

• 5. е. м. р. - единица младшего разряда;

• 6. При измерении сопротивления электроизоляции, испытательное напряжение UISc устанавливается в диапазоне от 50 В до 5000 В с шагом 50 В;

• 7. Для измерения значений сопротивления изоляции ниже RISc min точностные

характеристики не нормируются по причине работы прибора с ограничением тока преобразователя. R_{ISc min} определяется по формуле:       R_{ISc min} = ^Uso

^{ISc min} _{1 мА}

Таблица 2 - Дополнительные технические характеристики измерителей MIC-5000
