Номер по Госреестру СИ: 89688-23
89688-23 Клещи электроизмерительные
(СМР)
Назначение средства измерений:
Клещи электроизмерительные СМР (далее - клещи) предназначены для измерений силы постоянного и переменного тока, напряжения постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры.
Внешний вид.
Клещи электроизмерительные
Рисунок № 1
Внешний вид.
Клещи электроизмерительные
Рисунок № 2
Внешний вид.
Клещи электроизмерительные
Рисунок № 3
Внешний вид.
Клещи электроизмерительные
Рисунок № 4
Внешний вид.
Клещи электроизмерительные
Рисунок № 5
Внешний вид.
Клещи электроизмерительные
Рисунок № 6
Внешний вид.
Клещи электроизмерительные
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) клещей состоит из встроенного ПО.
Встроенное ПО заносится в защищенную от записи память клещей предприятием изготовителем и недоступно для потребителя.
Конструкция клещей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО имеет метрологически значимую и метрологически не значимую части.
Метрологические характеристики клещей нормированы с учетом влияния встроенного ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО клещей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
1.Х* |
Цифровой идентификатор ПО |
- |
Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии представляет собой одну или две цифры и отвечает метрологически не значимую часть ПО |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель клещей методом трафаретной печати и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентбря 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140'8 до 100 А в диапазоне частот от 1-10-1 до 1 •106 Гц»;
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Клещи электроизмерительные СМР».
ПравообладательФирма «Sonel S.A.», Польша
Адрес юридического лица: 58-100 Swidnica, ul. Wokulskiego 11, Poland
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Принцип действия клещей основан на преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображением результатов на жидкокристаллическом дисплее.
Клещи представляют собой многофункциональные электроизмерительные приборы, конструктивно выполненные в пластмассовом защитном корпусе.
Клещи выпускаются в модификациях CMP-200F, СМР-1015-PV, СМР-3000 и CMP-3kR, отличающихся конструктивными особенностями и метрологическими и техническими характеристиками.
Заводской номер идентифицирующий каждый экземпляр клещей, в буквенноцифровом формате наносится на маркировочную табличку, наклеиваемую на корпус клещей, и состоит из латинских букв и арабских цифр.
Общий вид клещей с указанием места ограничения доступа к местам настройки (регулировки), представлен на рисунках 1-2. Места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 3-6. Нанесение знака поверки на клещи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) клещей не предусмотрено.

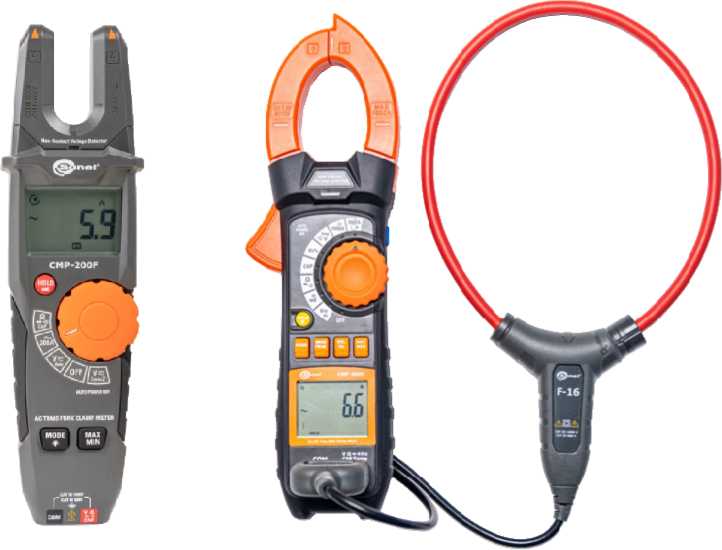

Рисунок 1 - Общий вид клещей модификаций CMP-200F и CMP-3000

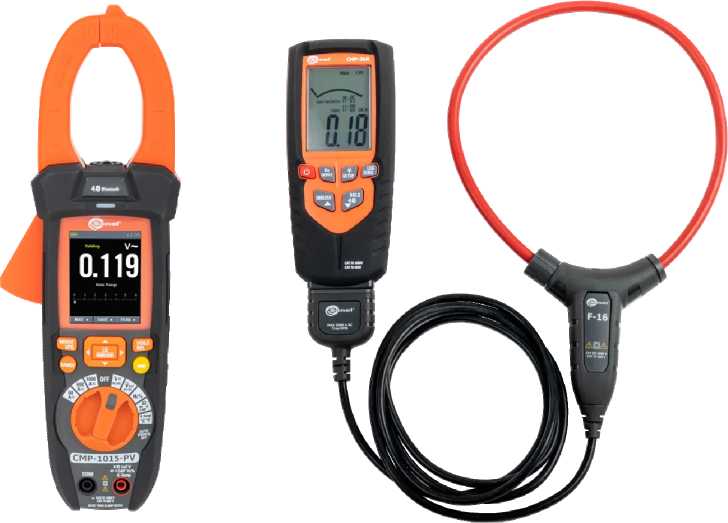

Рисунок 2 - Общий вид клещей модификаций CMP-1015-PV и CMP-3kR
Место нанесения заводского номераМесто нанесения знака утверждения типа

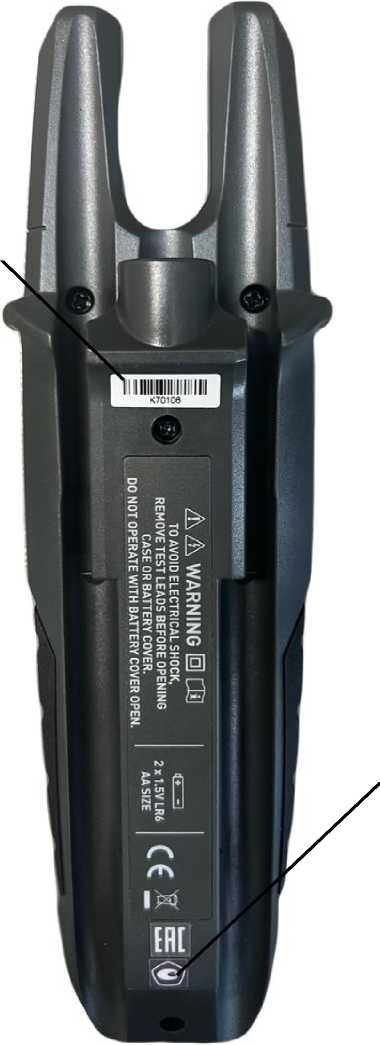

Рисунок 3 - Клещи модификации CMP-200F с указанием места нанесения знака утверждения типа, места заводского номера
Место нанесения заводского номераМесто нанесения знака утверждения типа

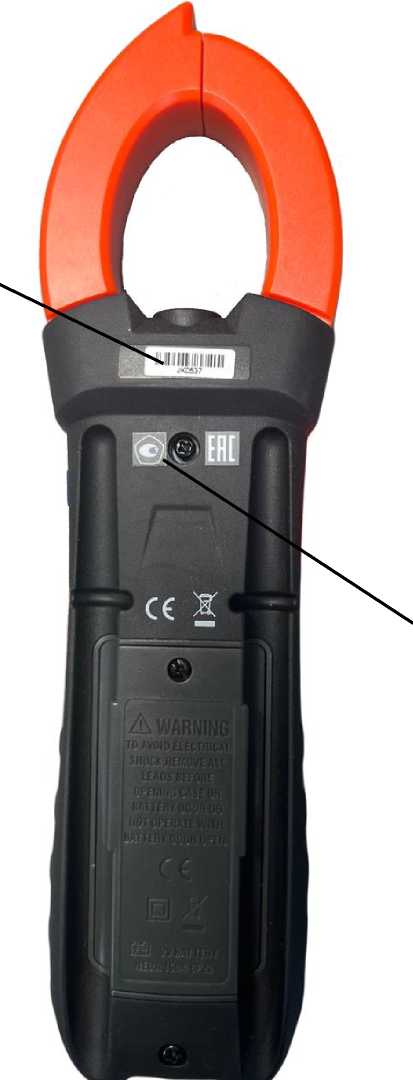

Рисунок 4 - Клещи модификации СМР-3000 с указанием места нанесения знака утверждения типа, места заводского номера

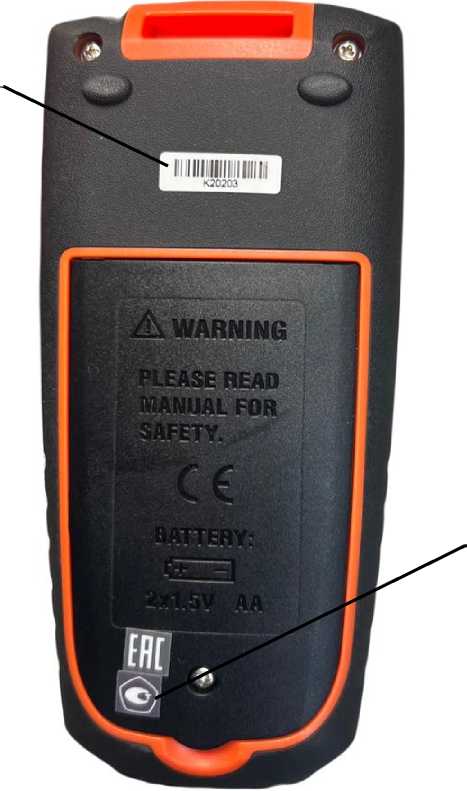

Место нанесения заводского номераМесто нанесения знака утверждения типа
Рисунок 5 - Клещи модификации CMP-3kR с указанием места нанесения знака утверждения типа, места заводского номера

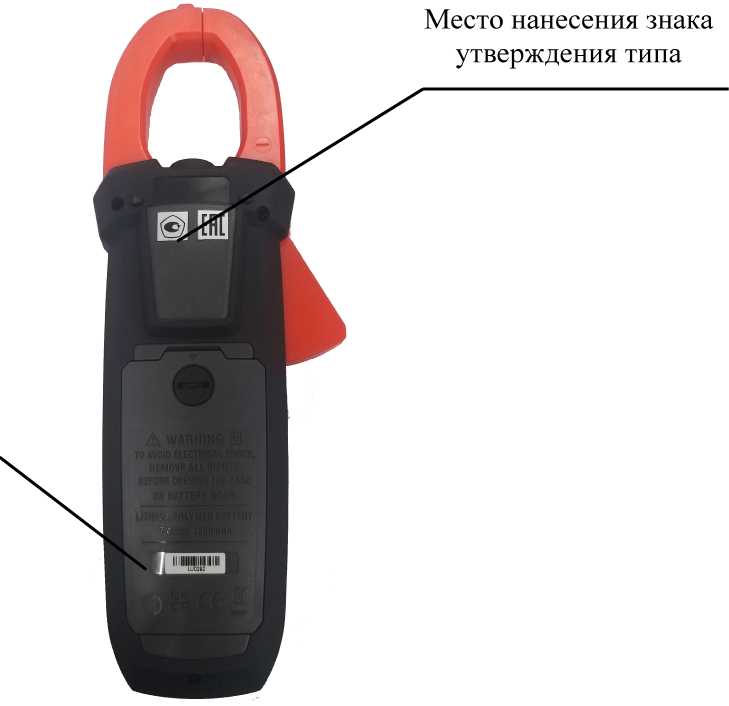

Место нанесения заводского номераРисунок 6 - Клещи модификации CMP-1015-PV с указанием места нанесения знака утверждения типа, места заводского номера
Таблица 12 -
Наименование |
Обозначение |
Количество, шт./экз. |
Клещи электроизмерительные СМР |
СМР |
1 |
Паспорт |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Футляр |
- |
1 |
Элемент питания |
- |
1 |
Клещи гибкие* |
F-16 |
1 |
Комплект измерительных проводов* |
CMM |
1 |
Продолжение таблицы 12
Наименование |
Обозначение |
Количество, шт./экз. |
Термопара типа К по ГОСТ Р 8.585-2001** |
- |
1 |
Адаптер к термопаре типа К** |
- |
1 |
Комплект измерительных проводов CMP*** |
- |
1 |
Примечания: * - поставляется только с клещами модификаций СМР-3000 и CMP-200F; ** - поставляется только с клещами модификации СМР-3000 и СМР-1015-PV; *** - поставляется только с клещами модификации СМР-1015-PV. |
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока в режиме «True RMS»
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
CMP-200F |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
±(0,012-U + 5 е.м.р.) |
60,00 В |
0,01 В |
±(0,012-U + 2 е.м.р.) | ||
600,0 В |
0,1 В |
±(0,012-U + 2 е.м.р.) | ||
1000 В |
1 В |
±(0,015-U + 2 е.м.р.) | ||
СМР-3000 |
от 50 до 1000 Гц |
500,00 мВ |
0,01 мВ |
±(0,010/U + 9 е.м.р.) |
5,000 В |
0,0001 В |
±(0,010/U + 9 е.м.р.) | ||
50,000 В |
0,001 В |
±(0,010/U + 9 е.м.р.) | ||
500,00 В |
0,01 В |
±(0,010/U + 9 е.м.р.) | ||
1000,0 В |
0,1 В |
±(0,010/U + 9 е.м.р.) | ||
СМР-1015-PV |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
для диапазона частот от 50 до 60 Гц включ. ±(0,012-U + 5 е.м.р.) для диапазона частот св. 60 до 1000 Гц включ. ±(0,025-U + 5 е.м.р.) |
60,00 В |
0,01 В | |||
600,0 В |
0,1 В | |||
1000 В |
1 В | |||
|
Таблица 3 - Метрологические характеристики клещей в режиме измерений напряжения переменного тока в режиме «LoZ»
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМР-1015-PV |
от 50 до 1000 Гц |
6,000 В |
0,001 В |
±(0,03^U + 40 е.м.р.) |
60,00 В |
0,01 В |
±(0,03^U + 40 е.м.р.) | ||
300,0 В |
0,1 В |
±(0,03^U + 40 е.м.р.) | ||
600,0 В |
0,1 В |
Не нормируется | ||
1000 В |
1 В |
Не нормируется | ||
|
Таблица 4 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
CMP-200F |
6,000 В |
0,001 В |
±(0,009^U + 5 е.м.р.) |
60,00 В |
0,01 В |
±(0,010-U + 2 е.м.р.) | |
600,0 В |
0,1 В |
±(0,010-U + 2 е.м.р.) | |
1000 В |
1 В |
±(0,012-U + 2 е.м.р.) | |
СМР-3000 |
500,00 мВ |
0,01 мВ |
±(0,00bU + 4 е.м.р.) |
5,0000 В |
0,0001 В |
±(0,00bU + 4 е.м.р.) | |
50,000 В |
0,001 В |
±(0,00bU + 4 е.м.р.) | |
500,00 В |
0,01 В |
±(0,00bU + 4 е.м.р.) | |
1000,0 В |
0,1 В |
±(0,002-U + 5 е.м.р.) | |
СМР-1015-PV |
600,0 мВ |
0,1 мВ |
±(0,008^U + 5 е.м.р.) |
6,000 В |
0,001 В |
±(0,005-U + 5 е.м.р.) | |
60,00 В |
0,01 В |
±(0,005-U + 5 е.м.р.) | |
600,0 В |
0,1 В |
±(0,008^U + 5 е.м.р.) | |
1100 В |
1 В |
±(0,008^U + 5 е.м.р.) | |
1500 В |
1 В |
Не нормируется |
1) U - измеренное значение напряжения постоянного тока, В (мВ); е.м.р. - единица младшего разряда, В (мВ).
Таблица 5 - Метрологические характеристики клещей в режиме измерений силы переменного
тока в режиме «г |
rue RMS» | |||
Модификация |
Диапазон частот |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
CMP-3kR |
от 50 до 100 Гц |
30,00 А |
0,01 А |
±(0,030^1 + 8 е.м.р.) |
от 50 до 100 Гц |
300,0 А |
0,1 А |
±(0,030^1 + 5 е.м.р.) | |
от 50 до 100 Гц |
1000 А |
1 А |
±(0,030^1 + 5 е.м.р.) | |
50 Гц |
3000 А |
1 А |
±(0,030^1 + 5 е.м.р.) | |
CMP-200F |
от 50 до 60 Гц |
200,0 А |
0,1 А |
±(0,030^1 + 5 е.м.р.) |
СМР-3000 |
от 50 до 100 Гц |
1000,0 А |
0,1 А |
±(0,028^1 + 8 е.м.р.) |
50 Гц |
3000,0 А |
0,1 А |
±(0,028^1 + 8 е.м.р.) | |
СМР-1015-PV |
от 50 до 60 Гц |
60,00 А |
0,01 А |
±(0,025^1 + 5 е.м.р.) |
600,0 А |
0,1 А |
±(0,025^1 + 5 е.м.р.) | ||
1000 А |
1 А |
±(0,025^1 + 5 е.м.р.) | ||
|
Таблица 6 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМР-3000 |
1000,0 А |
0,1 А |
±(0,025^1 + 5 е.м.р.) |
СМР-1015-PV |
60,00 А |
0,01 А |
±(0,020^1 + 5 е.м.р.) |
600,0 А |
0,1 А |
±(0,020^1 + 5 е.м.р.) | |
1000 А |
1 А |
±(0,020^1 + 5 е.м.р.) | |
1) I - измеренное значение силы переменного тока, А; е.м.р. - единица младшего разряда, А. |
Таблица 7 - Метрологические характеристики клещей в режиме измерений электрического сопротивления
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
CMP-200F |
600,0 Ом |
0,1 Ом |
±(0,010<R + 4 е.м.р.) |
6,000 кОм |
0,001 кОм |
±(0,015^R + 4 е.м.р.) | |
60,00 кОм |
0,01 кОм |
±(0,015^R + 4 е.м.р.) | |
600,0 кОм |
0,1 кОм |
±(0,015^R + 4 е.м.р.) | |
6,000 МОм |
0,001 МОм |
±(0,025^R + 4 е.м.р.) | |
60,00 МОм |
0,01 МОм |
±(0,035^R + 4 е.м.р.) | |
СМР-3000 |
500,00 Ом |
0,01 Ом |
±(0,010^R + 9 е.м.р.) |
5,0000 кОм |
0,0001 кОм |
±(0,010^R + 4 е.м.р.) | |
50,000 кОм |
0,001 кОм |
±(0,010^R + 4 е.м.р.) | |
500,00 кОм |
0,01 кОм |
±(0,010^R + 4 е.м.р.) | |
5,0000 МОм |
0,0001 МОм |
±(0,010^R + 9 е.м.р.) | |
50,000 МОм |
0,001 МОм |
±(0,010^R + 10 е.м.р.) | |
СМР-1015-PV |
600,0 Ом |
0,1 Ом |
±(0,010^R + 10 е.м.р.) |
6,000 кОм |
0,001 кОм |
±(0,008^R + 5 е.м.р.) | |
60,00 кОм |
0,01 кОм |
±(0,008^R + 5 е.м.р.) | |
600,0 кОм |
0,1 кОм |
±(0,008^R + 5 е.м.р.) | |
6,000 МОм |
0,001 МОм |
±(0,008^R + 5 е.м.р.) | |
60,00 МОм |
0,01 МОм |
±(0,025^R + 10 е.м.р.) |
1) R - измеренное значение электрического сопротивления, Ом (кОм, МОм); е.м.р. - единица младшего разряда, Ом (кОм, МОм).
Таблица 8 - Метрологические характеристики клещей в режиме измерений электрической емкости
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМP-200F |
60,00 нФ |
0,01 нФ |
±(0,030-С + 5 е.м.р.) |
600,0 нФ |
0,1 8нФ |
±(0,030-С + 5 е.м.р.) | |
6,000 мкФ |
0,001 мкФ |
±(0,030-С + 5 е.м.р.) | |
60,00 мкФ |
0,01 мкФ |
±(0,030-С + 5 е.м.р.) | |
600,0 мкФ |
0,1 мкФ |
±(0,035^С + 10 е.м.р.) | |
4000 мкФ |
1 мкФ |
±(0,050^С + 10 е.м.р.) |
Продолжение таблицы 8
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
СМР-3000 |
500,00 нФ |
0,01 нФ |
±(0,040^С + 40 е.м.р.) |
5,0000 мкФ |
0,0001 мкФ |
±(0,050^С + 9 е.м.р.) | |
50,000 мкФ |
0,001 мкФ |
±(0,060^С + 9 е.м.р.) | |
500,00 мкФ |
0,01 мкФ |
±(0,060^С + 9 е.м.р.) | |
5,0000 мФ |
0,0001 мФ |
±(0,060^С + 9 е.м.р.) | |
СМР-1015-PV |
60,00 нФ |
0,01 нФ |
±(0,030-С + 20 е.м.р.) |
600,0 нФ |
0,1 мкФ |
±(0,030^С + 8 е.м.р.) | |
6,000 мкФ |
0,001 мкФ |
±(0,030^С + 8 е.м.р.) | |
60,00 мкФ |
0,01 мкФ |
±(0,030^С + 8 е.м.р.) | |
600,0 мкФ |
0,1 мкФ |
±(0,030^С + 8 е.м.р.) | |
6000 мкФ |
1 мкФ |
±(0,035-С + 20 е.м.р.) | |
60,00 мФ |
0,01 мФ |
Не нормируется | |
100,0 мФ |
0,1 мФ |
Не нормируется | |
|
Таблица 9 - Метрологические характеристики клещей в режиме измерений частоты переменного тока
Модификация |
Верхняя граница поддиапазона измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
CMP-3kR |
400,000 Гц |
0,001 Гц |
±(0,005Т + 8 е.м.р.) |
СМР-3000 |
50,000 Гц |
0,001 Гц |
±(0,003Т + 2 е.м.р.) |
500,00 Гц |
0,01 Гц |
±(0,003Т + 2 е.м.р.) | |
5,0000 кГц |
0,0001 кГц |
±(0,003Т + 2 е.м.р.) | |
50,000 кГц |
0,001 кГц |
±(0,003Т + 2 е.м.р.) | |
500,00 кГц |
0,01 кГц |
±(0,003Т + 2 е.м.р.) | |
5,0000 МГц |
0,0001 МГц |
±(0,003Т + 2 е.м.р.) | |
50,000 МГц |
0,001 МГц |
±(0,003Т + 2 е.м.р.) | |
СМР-1015-PV |
60,00 Гц |
0,01 Гц |
±(0,002Т + 5 е.м.р.) |
600,0 Гц |
0,1 Гц |
±(0,002Т + 5 е.м.р.) | |
6,000 кГц |
0,001 кГц |
±(0,002Т + 5 е.м.р.) | |
60,00 кГц |
0,01 кГц |
±(0,002Т + 5 е.м.р.) | |
600,0 кГц |
0,1 кГц |
±(0,002Т + 5 е.м.р.) | |
6,000 МГц |
0,001 МГц |
±(0,002Т + 5 е.м.р.) | |
10,00 МГц |
0,01 МГц |
±(0,002Т + 5 е.м.р.) | |
1) F - измеренное значение частоты переменного тока, Гц (кГц, МГц); е.м.р. - единица младшего разряда, Гц (кГц, МГц). |
Таблица 10 - Метрологические характеристики клещей в режиме измерений температуры
Модификация |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
СМР-3000 |
от -100 до +1000 °С |
±(0,010-|T| + 2 °С) |
СМР-1015-PV |
от -40 до +1000°С |
±(0,015-|T| + 3 °с) |
|
Таблица 11 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - для модификаций CMP-200F и CMP-3kR |
2 элемента питания 1,5 В типа LR6 |
- для модификации СМР-3000 |
1 элемент питания 9 В типа 6LR61 |
- для модификации СМР-1015-PV |
1 элемент питания 7,4 В типа Li-PoL |
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификации CMP-3kR |
150,0Х65,0Х35,0 |
- для модификации СМР-3000 |
230,0x76,0x40,0 |
- для модификации СМР-1015-PV |
273,0x96,0x48,0 |
- для модификации CMP-200F |
230,0x44,0x66,0 |
Масса клещей с элементами питания, кг, не более: - для модификации СМР-ЗкВ. |
0,240 |
- для модификации СМР-3000 |
0,501 |
- для модификации СМР-1015-PV |
0,490 |
- для модификации СМP-200F |
0,270 |
Рабочие условия измерений: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, % |
до 80 |
Средняя наработка на отказ, ч |
45 000 |
Средний срок службы, лет |
15 |
