Номер по Госреестру СИ: 85766-22
85766-22 Мультиметры цифровые
(СММ)
Назначение средства измерений:
Мультиметры цифровые CMM (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянного тока, электрической емкости, частоты переменного тока и температуры c помощью преобразователей термоэлектрических (термопар).
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Внешний вид.
Мультиметры цифровые
Рисунок № 2
Внешний вид.
Мультиметры цифровые
Рисунок № 3
Внешний вид.
Мультиметры цифровые
Рисунок № 4
Внешний вид.
Мультиметры цифровые
Рисунок № 5
Внешний вид.
Мультиметры цифровые
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на заднюю панель мультиметром методом трафаретной печати (представлен на рисунках с 4 по 6) и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «Измерение» в руководстве по эксплуатации «Мультиметры цифровые СММ-11», «Мультиметры цифровые СММ-30», «Мультиметры цифровые СММ-60».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым CMM
Приказ Росстандарта от 03.09.2021 №1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц
Приказ Росстандарта от 30.12.2019 №3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 17.03.2022 №668 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140'8 до 100 А диапазоне частот от 1-10’1 до 1406 Гц
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140'16 до 100 А
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Приказ Росстандарта от 31.07.2018 №1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Техническая документация изготовителя фирмы «Sonel S.A.», Польша
ПравообладательФирма «Sonel S.A.», Польша
Адрес: 58-100 Swidnica, ul. Wokulskiego 11, Poland
Тел. +48 74 85 83 800
Факс: +48 74 85 83 809
E-mail: sonel@sonel.pl
Web-сайт: www.sonel.pl
Изготовитель
Фирма «Sonel S.A.», Польша
Адрес: 58-100 Swidnica, ul. Wokulskiego 11, Poland
Телефон: +48 74 85 83 800
Факс: +48 74 85 83 809
E-mail: sonel@sonel.pl
Web-сайт: www.sonel.pl
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «Sonel S.A.», ПольшаАдрес: 58-100 Swidnica, ul. Wokulskiego 11, Poland
Тел. +48 74 85 83 800
Факс: +48 74 85 83 809
E-mail: sonel@sonel.pl
Web-сайт: www.sonel.pl
Мультиметры представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели мультиметров расположены однополюсные гнезда для подключения соединительных проводов; сегментированный ЖК дисплей или цветной графический ЖК дисплей; круговой переключатель режимов; клавиши включения дополнительных функций.
Мультиметры имеют сервисные функции индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, автоматического выбора диапазона измерений, проверки целостности цепи и проверки диодов, регистрации данных.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображением результатов на жидкокристаллическом дисплее.
К данному типу мультиметров относятся три модификации мультиметров цифровых CMM-11, CMM-30, CMM-60.
Модификации отличаются друг от друга режимами работы и дополнительными функциями. Отличительные особенности мультиметров приведены в таблице 1.
Таблица 1 - Отличительные особенности мультиметров
Наименование модификации |
Встроенный Фонарик |
Датчик освещенности |
Измерение температуры |
Возможность зарядки элементов питания |
CMM-11 |
+ |
- |
- |
- |
CMM-30 |
+ |
+ |
+ |
- |
CMM-60 |
- |
- |
+ |
+ |
Мультиметры модификаций CMM-11 и CMM-30 имеют сегментированный ЖК дисплей, а мультиметры CMM-60 - цветной графический ЖК дисплей
Электрическое питание мультиметров модификаций CMM-11 и CMM-30 обеспечивается щелочными элементами питания типоразмера ААА, модификаций CMM-60 -литий-полимерным аккумулятором 7,2 В с подзарядкой с помощью внешнего зарядного устройства, подключаемого к сети электропитания.
Нанесение знака поверки на мультиметры не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку, наклеиваемую на корпус мультиметра. Заводской номер состоит из латинских букв и арабских цифр (представлен на рисунках с 4 по 6).
Общий вид мультиметров представлен на рисунках с 1 по 3.

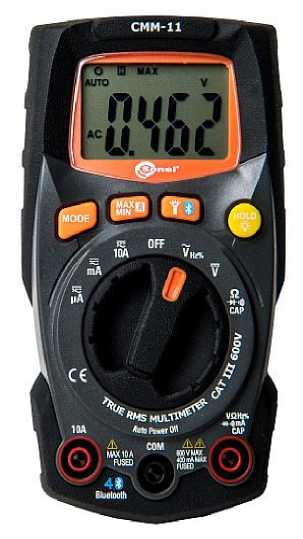

Рисунок 1 - Общий вид мультиметров модификации CMM-11

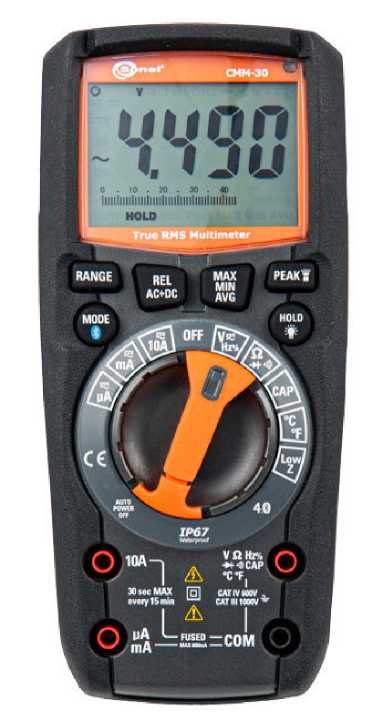

Рисунок 2 - Общий вид мультиметров модификации CMM-30

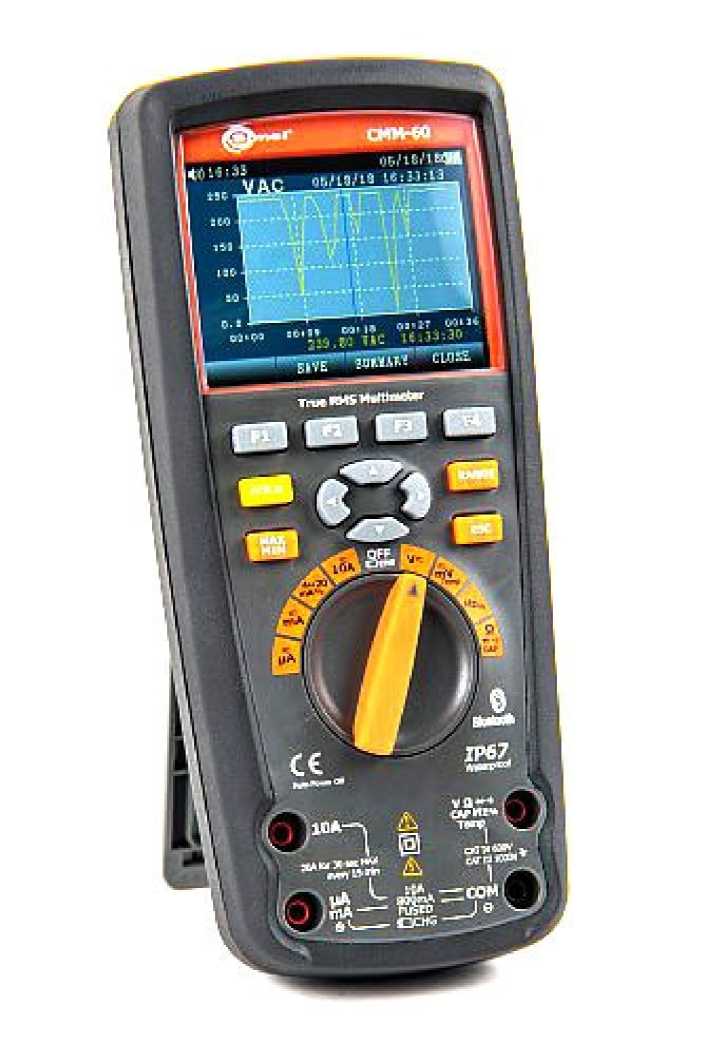

Рисунок 3 - Общий вид мультиметров модификации CMM-60

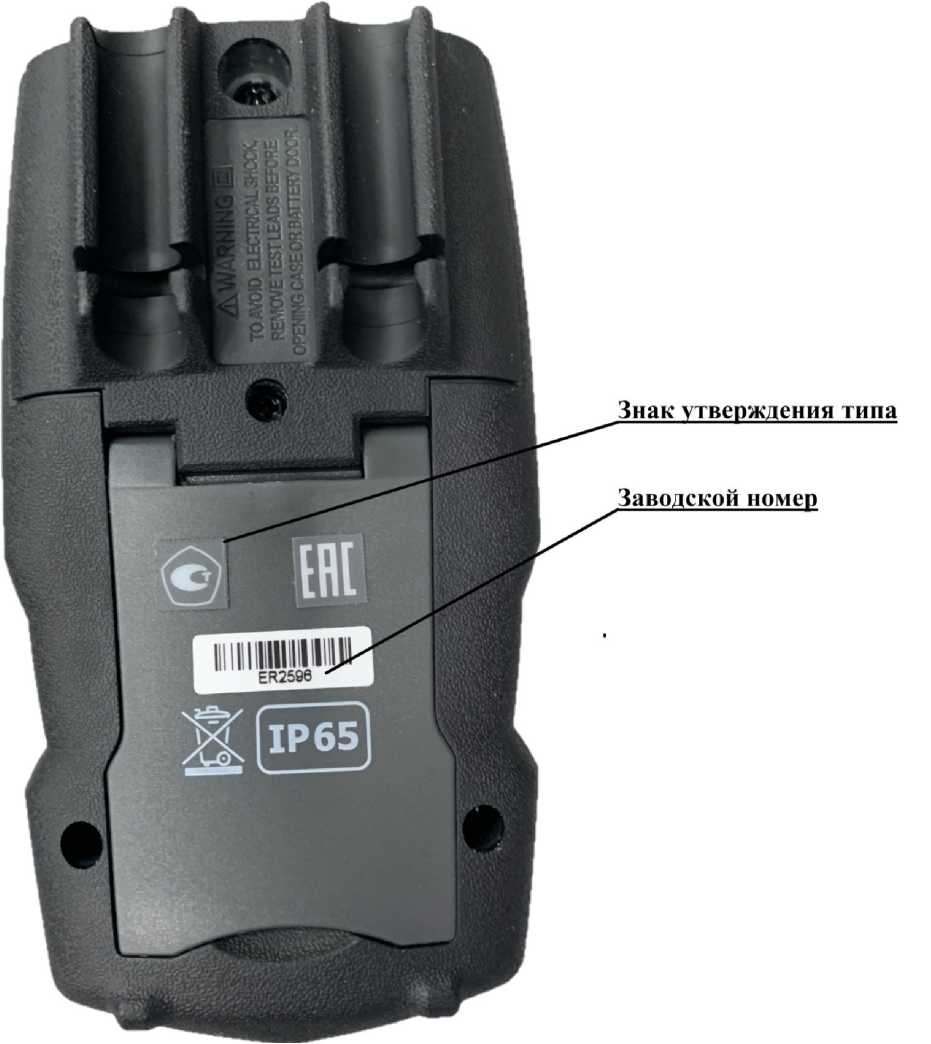

Рисунок 4 - Модификации CMM-11

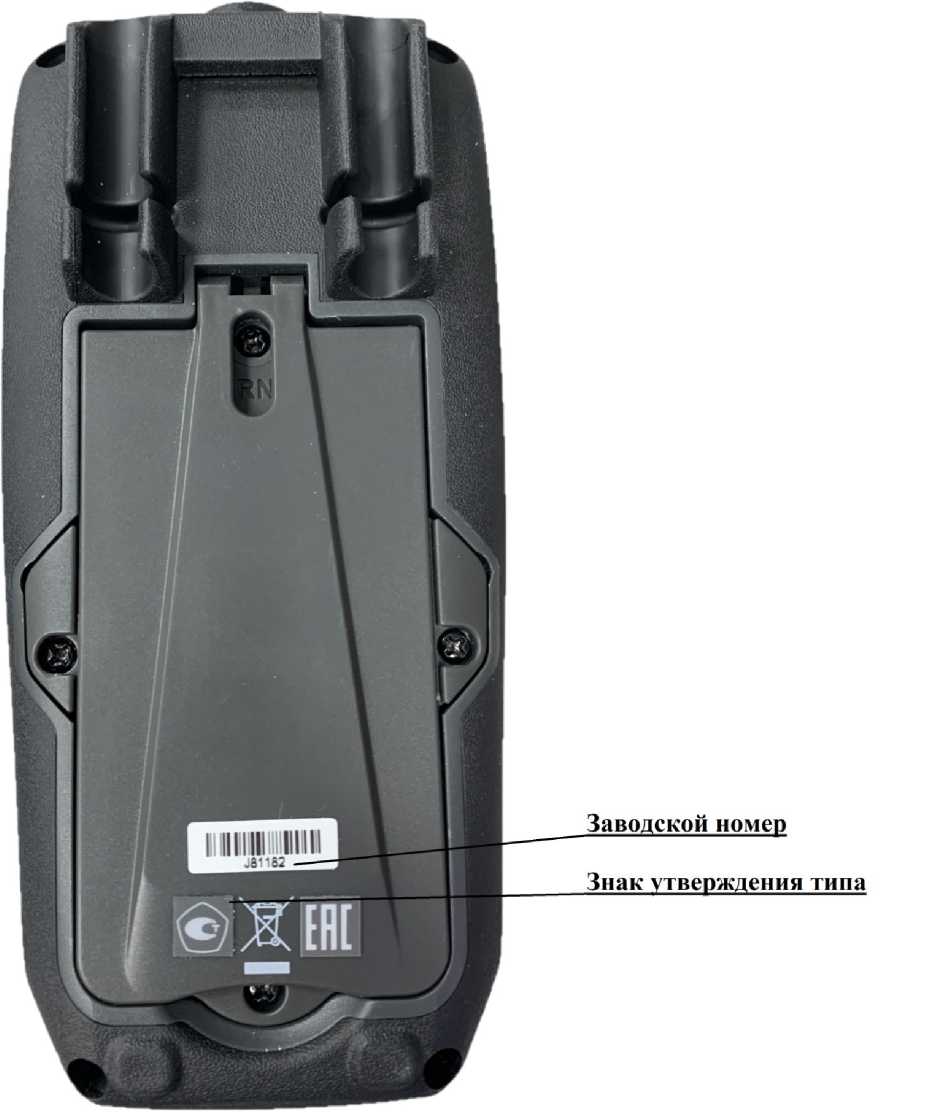

Рисунок 5 - Модификации CMM-30

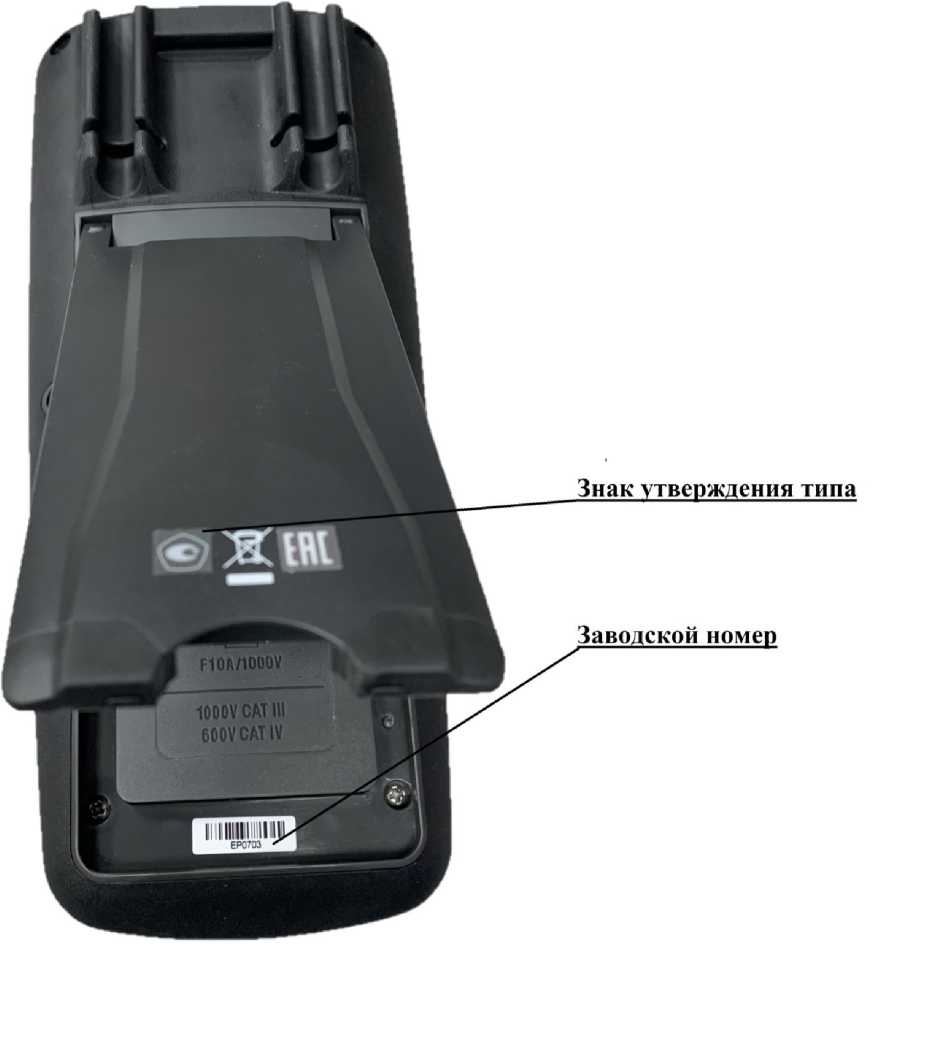

Рисунок 6 - Модификации CMM-60
Пломбирование мультиметров не предусмотрено.
Стандартный комплект поставки мультиметров представлен в таблицах 6-8. Дополнительная комплектация, поставляемая по отдельному заказу, представлена в таблице 9.
Таблица 6 - Стандартный комплект поставки мультиметров. Модификация CM |
M-11. | |
Наименование |
Обозначение |
Количество |
Мультиметр цифровой |
CMM-11 |
1 шт. |
Комплект измерительных проводов CMM |
WAPRZCMM1 |
1 шт. |
Элемент питания алкалиновый 1,5 В типа LR03 |
- |
2 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Таблица 7 - Стандартный комплект поставки мультиметров. Модификация CM |
M-30 | |
Наименование |
Обозначение |
Количество |
Мультиметр цифровой |
CMM-30 |
1 шт. |
Комплект измерительных проводов CMM |
WAPRZCMM2 |
1 шт. |
Заглушки для измерительных гнёзд |
- |
2 шт. |
Термопара типа К |
WASONTEMK |
1 шт. |
Адаптер для термопары |
WAADATEMK |
1 шт. |
Футляр |
- |
1 шт. |
Элемент питания алкалиновый 1,5 В типа LR03 |
- |
4 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Таблица 8 - Стандартный комплект поставки мультиметров. Модификация CMM-60
Наименование |
Обозначение |
Количество |
Мультиметр цифровой |
CMM-60 |
1 шт. |
Аккумулятор Li-Pol 7,4 В 2400 мАч |
WAAKU25 |
1 шт. |
Комплект измерительных проводов CMM |
WAPRZCMM2 |
1 шт. |
Заглушки для измерительных гнёзд |
- |
2 шт. |
Термопара типа К |
WASONTEMK |
1 шт. |
Адаптер для термопары |
WAADATEMK |
1 шт. |
Радиоприёмник |
WAADACMMRR |
1 шт. |
Зарядное устройство |
WAZASZ21 |
1 шт. |
Адаптер для зарядного устройства |
WAADALAD1 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Таблица 9 - Дополнительная комплектация
Наименование |
Обозначение |
Для CMM- | ||
11 |
30 |
60 | ||
Футляр S1 |
WAFUTS1 |
+ |
+ |
- |
Крепёж «свободные руки» |
WAPOZUCH1 |
- |
+ |
- |
Футляр M10 |
WAFUTM10 |
- |
- |
+ |
Таблица 2 - Метрологические характеристики мультиметров модификации CMM-11
Наименование характеристики |
Предел Измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений |
1 |
2 |
3 |
4 |
400,0 мВ |
0,1 мВ |
±(0,01/Тизм + 8 е.м.р.) | |
4,000 В |
0,001 В |
±(0,01/Тизм + 3 е.м.р.) | |
Измерение напряжения |
40,00 В |
0,01 В |
±(0,01/Тизм + 3 е.м.р.) |
постоянного тока |
400,0 В |
0,1 В |
±(0,01/Тизм + 3 е.м.р.) |
600 В |
1 В |
±(0,012/Тизм + 3 е.м.р.) | |
Измерение напряжения |
4,000 В |
0,001 В |
±(0,01/Тизм+ 5 е.м.р.) |
переменного тока в |
40,00 В |
0,01 В |
±(0,01/Тизм + 5 е.м.р.) |
диапазоне частот от 50 до |
400,0 В |
0,1 В |
±(0,01/Тизм + 5 е.м.р.) |
60 Гц |
600 В |
1 В |
±(0,012/Тизм + 5 е.м.р.) |
400,0 мкА |
0,1 мкА |
±(0,01-1изм + 3 е.м.р.) | |
4000 мкА |
1 мкА |
±(0,015-1изм + 3 е.м.р.) | |
Измерение силы |
40,00 мА |
0,01 мА |
±(0,015-1изм + 3 е.м.р.) |
постоянного тока |
400,0 мА |
0,1 мА |
±(0,015-1изм + 3 е.м.р.) |
10,00 А |
0,01 А |
±(0,025-1изм + 5 е.м.р.) | |
400,0 мкА |
0,1 мкА |
±(0,02-1ИЗм + 5 е.м.р.) | |
Измерение силы |
4000 мкА |
1 мкА |
±(0,025-1изм + 5 е.м.р.) |
переменного тока в |
40,00 мА |
0,01 мА |
±(0,025^изм + 5 е.м.р.) |
диапазоне частот от 50 до Ай Птт |
400,0 мА |
0,1 мА |
±(0,025^изм + 5 е.м.р.) |
60 Гц |
10,00 А |
0,01 А |
±(0,03^1изм + 7 е.м.р.) |
400,0 Ом |
0,1 Ом |
±(0,01<Иизм + 4 е.м.р.) | |
Измерение |
4,000 кОм |
0,001 кОм |
±(0,015<Яизм + 5 е.м.р.) |
электрического |
40,00 кОм |
0,01 кОм |
±(0,015<Яизм + 5 е.м.р.) |
сопротивления |
400,0 кОм |
0,1 кОм |
±(0,015<Яизм + 5 е.м.р.) |
постоянного тока |
4,000 МОм |
0,001 МОм |
±(0,015<Яизм + 5 е.м.р.) |
40,00 МОм |
0,01 МОм |
±(0,02-Яизм + 10 е.м.р.) | |
40,00 нФ |
0,01 нФ |
±(0,05^Сизм + 35 е.м.р.) | |
400,0 нФ |
0,1 нФ |
±(0,03^Сизм + 5 е.м.р.) | |
Измерение |
4,000 мкФ |
0,001 мкФ |
±(0,03^Сизм + 5 е.м.р.) |
электрической емкости |
40,00 мкФ |
0,01мкФ |
±(0,03^Сизм + 5 е.м.р.) |
400,0 мкФ |
0,1 мкФ |
±(0,04 Сизм + 5 е.м.р.) | |
4000 мкФ |
1 мкФ |
±(0,05^Сизм + 5 е.м.р.) | |
9,999 Гц |
0,001 Гц |
±(0,01-£изм + 5 е.м.р.) | |
99,99 Гц |
0,01 Гц |
±(0,01-£изм + 5 е.м.р.) | |
Измерение частоты 1) |
999,9 Гц |
0,1 Гц |
±(0,01-£изм + 5 е.м.р.) |
переменного тока |
9,999 кГц |
0,001 кГц |
±(0,01-£изм + 5 е.м.р.) |
99,99 кГц |
0,01 кГц |
±(0,01-£изм + 5 е.м.р.) | |
Примечания: | |||
1) - минимальное значение напряжения 8 В. | |||
1изм - измеренное значение силы переменного и постоянного тока; | |||
иизм - измеренное значение напряжения переменного и постоянного тока; | |||
R-изм - измеренное значение электрического сопротивления; | |||
Апм - измеренное значение частоты переменного тока; | |||
Сизм - измеренное значение электрической емкости; | |||
е.м.р. - единица младшего разряда. |
Таблица 3 - Метрологические характеристики мультиметров модификации CMM-30
Функция мультиметров |
Предел Измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений |
1 |
2 |
3 |
4 |
Измерение напряжения постоянного тока |
600,0 мВ 6,000 В 60,00 В 600,0 В 1000 В |
0,1 мВ 0,001 В 0,01 В 0,1 В 1 В |
±(0,005/Гизм + 8 е.м.р.) ±(0,008/Гизм + 5 е.м.р.) ±(0,008/Гизм + 5 е.м.р.) ±(0,008/Гизм + 5 е.м.р.) (0,01-иизм + 3 е.м.р.) |
Измерение напряжения переменного тока в диапазоне частот от 45 до 1000 Гц |
6,000 В 60,00 В 600,0 В 1000 В |
0,001 В 0,01 В 0,1 В 1 В |
±(0,01/Тизм+ 50 е.м.р.) ±(0,01/Гизм + 5 е.м.р.) ±(0,01/Гизм + 5 е.м.р.) ±(0,012/Гизм + 5 е.м.р.) |
Измерение силы постоянного тока |
600,0 мкА 6000 мкА 60,00 мА 600,0 мА 10,00 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±(0,01-1изм + 3 е.м.р.) ±(0,01-1изм + 3 е.м.р.) ±(0,01-1изм + 3 е.м.р.) ±(0,01-1изм + 3 е.м.р.) ±(0,015-1изм + 3 е.м.р.) |
Измерение силы переменного тока в диапазоне частот от 45 до 400 Гц |
600,0 мкА 6000 мкА 60,00 мА 600,0 мА 10,00 А |
0,1 мкА 1 мкА 0,01 мА 0,1 мА 0,01 А |
±(0,01-1изм + 3 е.м.р.) ±(0,01-1изм + 3 е.м.р.) ±(0,01-1изм + 3 е.м.р.) ±(0,01-1изм + 3 е.м.р.) ±(0,02-1ИЗм + 8 е.м.р.) |
Измерение электрического сопротивления постоянного тока |
600,0 Ом 6,000 кОм 60,00 кОм 600,0 кОм 6,000 МОм 60,00 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
±(0,015<Иизм + 5 е.м.р.) ±(0,015<Иизм + 5 е.м.р.) ±(0,015<Иизм + 5 е.м.р.) ±(0,015<Иизм + 5 е.м.р.) ±(0,015<Иизм + 5 е.м.р.) ±(0,03<Иизм + 10 е.м.р.) |
Измерение электрической емкости |
60,00 нФ 600,0 нФ 6,000 мкФ 60,00 мкФ 600,0 мкФ 6000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01мкФ 0,1 мкФ 1 мкФ |
±(0,05<изм + 35 е.м.р.) ±(0,05^Сизм + 5 е.м.р.) ±(0,05^Сизм + 5 е.м.р.) ±(0,05^Сизм + 5 е.м.р.) ±(0,05^Сизм + 400 е.м.р.) ±(0,05^Сизм + 400 е.м.р.) |
Измерение частоты переменного тока1) |
9,999 Гц 99,99 Гц 999,9 Гц 9,999 кГц |
0,001 Гц 0,01 Гц 0,1 Гц 0,001 кГц |
±(0,01-£изм + 5 е.м.р.) ±(0,01-£изм + 5 е.м.р.) ±(0,01-£изм + 5 е.м.р.) ±(0,01-£изм + 5 е.м.р.) |
Измерение температуры |
от -20 °С до +600 °С включ. св.+600 °С до +760 °С |
0,1 °С 1 °С |
±(0,01-ТИЗм + 5 °С) ±(0,01-ТИЗм + 5 °С) |
Примечания: 1) - минимальное значение напряжения 8 В. 1изм - измеренное значение силы переменного и постоянного тока; иизм - измеренное значение напряжения переменного и постоянного тока; R-изм - измеренное значение электрического сопротивления; Апм - измеренное значение частоты переменного тока; |
Продолжение таблицы 3_______________________
Сизм - измеренное значение электрической емкости; Тизм - измеренное значение температуры;
е.м.р. - единица младшего разряда.
Таблица 4 - Метрологические характеристики мультиметров модификации CMM-60
Функция мультиметров |
Предел Измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений |
1 |
2 |
3 |
4 |
Измерение напряжения постоянного тока |
50,000 мВ 500,00 мВ 5,0000 В 50,000 В 500,00 В 1000,0 В |
0,001 мВ 0,01 мВ 0,0001 В 0,001 В 0,01 В 0,1 В |
±(0,0005/иизм + 20 е.м.р.) 1) ±(0,00025^иизм + 5 е.м.р.) 1) ±(0,00025^иизм + 5 е.м.р.) ±(0,00025^иизм + 5 е.м.р.) ±(0,0005/иизм + 5 е.м.р.) ±(0,001/Пизм + 5 е.м.р.) |
Измерение напряжения переменного тока в диапазоне частот от 50 до 59,9 Гц |
50,000 мВ 500,00 мВ 5,0000 В 50,000 В 500,00 В 1000,0 В |
0,001 мВ 0,01 мВ 0,0001 В 0,001 В 0,01 В 0,1 В |
±(0,003 •иизм + 25 е.м.р.) 1) ±(0,003 •иизм + 25 е.м.р.) 1) ±(0,003 •Сизм + 25 е.м.р.) ±(0,003 •иизм + 25 е.м.р.) ±(0,003 •иизм + 25 е.м.р.) ±(0,003 •иизм + 25 е.м.р.) |
Измерение напряжения переменного тока в диапазоне частот от 60 до 999 Гц |
50,000 мВ 500,00 мВ 5,0000 В 50,000 В 500,00 В 1000,0 В |
0,001 мВ 0,01 мВ 0,0001 В 0,001 В 0,01 В 0,1 В |
±(0,005/Пизм + 25 е.м.р.) 1) ±(0,005/Пизм + 25 е.м.р.) 1) ±(0,005/Пизм + 25 е.м.р.) ±(0,005/Пизм + 25 е.м.р.) ±(0,005-0™ + 25 е.м.р.) ±(0,005-0™ + 25 е.м.р.) |
Измерение напряжения переменного тока в диапазоне частот от 1 до 5 кГц |
50,000 мВ 500,00 мВ 5,0000 В 50,000 В 500,00 В 1000,0 В |
0,001 мВ 0,01 мВ 0,0001 В 0,001 В 0,01 В 0,1 В |
±(0,03 •иизм + 25 е.м.р.) 1) ±(0,03 •иизм + 25 е.м.р.) 1) ±(0,03 •иизм + 25 е.м.р.) ±(0,03 •иизм + 25 е.м.р.) ±(0,03 •иизм + 25 е.м.р.) ±(0,03^иизм + 25 е.м.р.) |
Измерение силы постоянного тока |
500,00 мкА 5000,0 мкА 50,000 мА 500,00 мА 10,000 А |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,001 А |
±(0,00Ыизм + 20 е.м.р.) ±(0,00Ыизм + 20 е.м.р.) ±(0,00Г1изм + 20 е.м.р.) ±(0,0015^1изм + 20 е.м.р.) ±(0,003^1изм + 20 е.м.р.) |
Измерение силы переменного тока в диапазоне частот от 50 до 59,9 Гц |
500,00 мкА 5000,0 мкА 50,000 мА 500,00 мА 10,000 А |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,001 А |
±(0,006^1изм + 25 е.м.р.) ±(0,006^1изм + 25 е.м.р.) ±(0,006^1изм + 25 е.м.р.) ±(0,006^1изм + 25 е.м.р.) ±(0,006^1изм + 25 е.м.р.) |
Измерение силы переменного тока в диапазоне частот от 60 до 999 Гц |
500,00 мкА 5000,0 мкА 50,000 мА 500,00 мА 10,000 А |
0,01 мкА 0,1 мкА 0,001 мА 0,01 мА 0,001 А |
±(0,015^1изм + 25 е.м.р.) ±(0,015^1изм + 25 е.м.р.) ±(0,015^1изм + 25 е.м.р.) ±(0,015^1изм + 25 е.м.р.) ±(0,015^1изм + 25 е.м.р.) |
Продолжение таблицы 4
Измерение силы |
500,00 мкА |
0,01 мкА |
±(0,03^1изм + 25 е.м.р.) |
5000,0 мкА |
0,1 мкА |
±(0,03^1изм + 25 е.м.р.) | |
переменного тока в |
50,000 мА |
0,001 мА |
±(0,03^1изм + 25 е.м.р.) |
диапазоне частот от 1 до 10 кГц |
500,00 мА |
0,01 мА |
±(0,03^1изм + 25 е.м.р.) |
10,000 А |
0,001 А |
±(0,03^1изм + 25 е.м.р.) | |
50,000 Ом |
0,001 Ом |
±(0,005-Кизм + 20 е.м.р.) 1) | |
Измерение |
500,00 Ом |
0,01 Ом |
±(0,0005-Кизм + 10 е.м.р.) 1) |
5,0000 кОм |
0,0001 кОм |
±(0,0005^изм + 10 е.м.р.) | |
электрического |
50,000 кОм |
0,001 кОм |
±(0,0005^изм + 10 е.м.р.) |
сопротивления |
500,00 кОм |
0,01 кОм |
±(0,001<Иизм + 10 е.м.р.) |
постоянного тока |
5,0000 МОм |
0,0001 МОм |
±(0,002^изм + 20 е.м.р.) |
50,000 МОм |
0,001 МОм |
±(0,02^изм + 20 е.м.р.) | |
5,000 нФ |
0,001 нФ |
±(0,02^Сизм + 40 е.м.р.) 1) | |
50,00 нФ |
0,01 нФ |
±(0,02<изм + 40 е.м.р.) 1) | |
Измерение электрической |
500,0 нФ |
0,1 нФ |
±(0,02^Сизм + 40 е.м.р.) |
5,000 мкФ |
0,001 мкФ |
±(0,02<изм + 40 е.м.р.) | |
емкости |
50,00 мкФ |
0,01мкФ |
±(0,02<изм + 40 е.м.р.) |
500,0 мкФ |
0,1 мкФ |
±(0,05<изм + 40 е.м.р.) | |
10,00 мФ |
0,01 мФ |
±(0,05<изм + 40 е.м.р.) | |
50,000 Гц |
0,001 Гц |
±(0,0001-£изм + 10 е.м.р.) | |
500,00 Гц |
0,01 Гц |
±(0,0001-£изм + 10 е.м.р.) | |
Измерение частоты переменного тока 2) |
5,0000 кГц |
0,0001 кГц |
±(0,0001-£изм + 10 е.м.р.) |
50,000 кГц |
0,001 кГц |
±(0,0001-£изм + 10 е.м.р.) | |
500,00 кГц |
0,01 кГц |
±(0,0001-£изм + 10 е.м.р.) | |
5,0000 МГц |
0,0001 МГц |
±(0,0001-£изм + 10 е.м.р.) | |
10,000 МГц |
0,001 МГц |
±(0,0001-£изм + 10 е.м.р.) | |
Измерение температуры |
от -50 °С до +1000 °С |
0,1 °С |
±(0,01-ТИЗм + 2,5 °С) |
Примечания: | |||
1) - при использовании режима REL для компенсации смещения; | |||
2) - минимальное значение напряжения: 0,8 В при частоте менее 100 кГц; 8 В при частоте более | |||
100 кГц. | |||
. 1изм - измеренное значение силы переменного и постоянного тока; . иизм - измеренное значение напряжения переменного и постоянного тока; | |||
. R-изм - измеренное значение электрического сопротивления; f™ - измеренное значение частоты переменного тока; Сизм - измеренное значение электрической емкости; | |||
Тизм - измеренное значение температуры; е.м.р. - единица младшего разряда. |
Таблица 5 - Основные технические характеристики
Характеристика |
Значение |
1 |
2 |
Тип элементов питания |
LR03 или HR03 (AAA) 2 |
- CMM-11 |
шт. |
- CMM-30 |
LR03 или HR03 (AAA) 4 |
- CMM-60 |
шт. |
АКБ Li-Pol 7,2 В 2400 мА^ч | |
Габаритные размеры (длинахширинахвысота), мм, не более - CMM-11 |
121x67x45 |
- CMM-30 |
170x75x48 |
- CMM-60 |
220x97x58 |
Масса, без элементов питания, г, не более - CMM-11 |
206 |
- CMM-30 |
418 |
- CMM-60 |
605 |
Нормальные условия применения - температура окружающей среды, °С |
от +21 до +25 |
- относительная влажность, % |
от 20 до 60 |
Рабочие условия применения: - температура окружающей среды для CMM-11, CMM-60, °С |
от +5 до +40 |
- температура окружающей среды для CMM-30, °С |
от 0 до +40 |
- относительная влажность для CMM-11, CMM-60, % |
от 0 до 80 |
- относительная влажность для CMM-30, % |
от 0 до 75 |
