Номер по Госреестру СИ: 34008-12
34008-12 Твердомеры
(HP-D, HP-DS, HPE II Shore D)
Назначение средства измерений:
Твердомеры HP-D, HP-DS, HPE II Shore D (далее - твердомеры) предназначены для измерений твердости изделий из твердой резины, твердых пластмасс, жестких термопластиков.

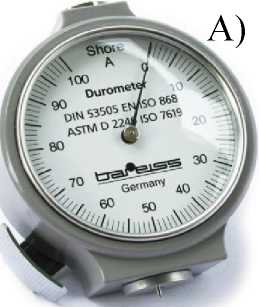

Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2

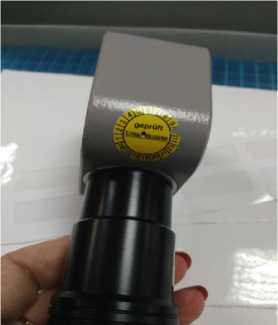

Внешний вид.
Твердомеры
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.10.2027
Номер записи - 120370
ID в реестре СИ - 342770
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТИР, 2033 ТИР, ТИСП, Твердомер HPE II Shore D, Твердомер HP-DS, Твердомер HP-D, НРЕ II Shore D, нет модификации, нет данных, модификация HPE II Shore D, Без модификации, HPE II Shore D, HP-DS, HP-D, HP-DS, HPE II Shore D, HP-D, HP,
Производитель
Изготовитель - Фирма "Bareiss Prüfgerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 64
Выдано извещений - 1
Кол-во периодических поверок - 35
Кол-во средств измерений - 10
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2133 от 2017.10.09 О продлении срока действия свидетельств об утверждении типов
№480 от 2018.03.16 О переоформлении свидетельства об утверждении типа средства измерений № 48962 "Твердомеры HP-D, HP-DS, HPE II Shore D"
№2045 от 2022.08.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Твердомеры (HP-D, HP-DS, HPE II Shore D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bareiss Prüfgerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34007-12 09.10.2027 |
Твердомеры многофункциональные комбинированные, DIGI TEST, DIGI TEST II Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34008-12 09.10.2027 |
Твердомеры, HP-D, HP-DS, HPE II Shore D Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34009-12 09.10.2027 |
Твердомеры, HP-A, HP-AS, HPE II Shore A Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51949-12 09.10.2027 |
Твердомеры, IRHD COMPACT III Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80140-20 10.12.2025 |
Твердомеры портативные цифровые , HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Твердомеры (HP-D, HP-DS, HPE II Shore D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры (HP-D, HP-DS, HPE II Shore D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
2756 | 3202 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
1879 | 3202 |
|
ФБУ Рязанский ЦСМ Рязанская область |
1300 | 3202 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4590 | 3202 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5148 | 3202 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководств по эксплуатации НР-01РЭ, HPE П-01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам HP-D, HP-DS, HPE II Shore D
ГОСТ 24621-91 (ИСО868-85) Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра (твердость по Шору).
Поверка
Поверкаосуществляется по документу HPShoreD-OIMn «Твердомеры HP-D, HP-DS и НРЕ II Shore D. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 14.11.2006 г.
Основные средства поверки: микрометр типа МВП - 0 -25 мм (допускаемая абсолютная погрешность ±0,01 мм), весы для статического взвешивания ВЭЛТ 5000 (допускаемая абсолютная погрешность ±0,6 г.).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на руководство по эксплуатации.
Изготовитель
Фирма «Bareiss Prufgeratebau GmbH», Германия
Адрес: D-89610 Oberdischengen, Breiteweg 1, Federal-Republic of Germany
Тел.: :++49 7305 7017
Факс: ++497305 22577
Е-mail: info@bareiss.de
Заявитель
Общество с ограниченной ответственностью ООО «ЛЕК-Инструментс»
Адрес: 124482, г. Москва, Зеленоград, Савелкинский пр-д 4, офис 1213
Тел./Факс: (495) 730-64-70, (495) 730-64-70
Е-mail: sam@lec-instruments.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12
Факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия приборов основан на измерении глубины погружения индентора с геометрическими размерами по ГОСТ 24621-91 в испытываемый образец под действием силы, действующей перпендикулярно образцу. Вылет индентора от опорной поверхности твердомера составляет (2,50±0,04) мм. Измерение твёрдости происходит при контакте опорной поверхности прибора с поверхностью образца в течении определённого времени. Сила, под действием которой индентор погружается в образец, обеспечивается калиброванной пружиной. Глубина погружения индентора в образец 0 мм соответствует числу твёрдости 100 по шкале Шора D, что происходит, например, когда опорную поверхность плотно прижимают к стеклянной пластинке.
Твердомеры представляют собой переносные средства измерений. Конструктивно приборы состоят из пружинного устройства приложения нагрузки и механического стрелочного устройства для отображения чисел твёрдости у HP-D и HP-DS (электронного цифрового - у HPE II Shore D).
Модификация HPE II Shore D оснащена регулятором времени считывания результата измерения и передачей сигнала через интерфейс RS232 на ПК.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.
Внешний вид твердомеров приведён на рисунке 1.
А)
ИРЕ
Рисунок 1 - Внешний вид твердомеров HP-D, HP-DS - А), HPE II Shore D - Б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа твердомеров HP-D, HP-DS - А), HPE II Shore D - Б)
Программное обеспечение отсутствует.
Таблица 3
|
Наименование |
HP-D, HP-DS |
HPE II Shore D |
|
Твердомер |
1 шт |
1 шт |
|
Коробка с принадлежностями |
- |
1 шт |
|
Чехол |
1 шт |
- |
|
Кабель интерфейса RS232-HPE II |
- |
1 шт |
|
Контрольное кольцо 40 Shore |
- |
1 шт |
|
Руководство по эксплуатации* |
1 экз. |
1 экз |
|
Методика поверки HPShoreD-01МП |
1 экз |
1 экз |
|
* - для приборов НР-D, НР-DS: IIP-01РЭ, для прибора НРЕ II Shore |
D: HPE П-01РЭ | |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения твердости, числа твердости HD |
от 20 до 90 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости HD |
±1 |
|
Нагрузка, Н (кгс) |
44,50±0,445 (4,536±0,045) |
|
Диаметр стержня индентора, мм |
1,25±0,15 |
|
Угол конусной части индентора, о |
30±1 |
|
Радиус закругления конуса, мм |
0,1±0,012 |
|
Вылет индентора от опорной поверхности твердомера, мм |
2,50±0,04 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура воздуха ,°С |
от 5 до 40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Питание: | |
|
HP-D, HP-DS |
- |
|
HPE II Shore D: | |
|
- батарея напряжением, В |
3,6 |
|
Габаритные размеры, мм не более: HP-D, HP-DS | |
|
- длина |
85 |
|
- ширина |
65 |
|
- высота |
45 |
|
HPE II Shore D | |
|
- длина |
160 |
|
- ширина |
70 |
|
- высота |
55 |
|
Масса, кг, не более | |
|
HP-D, HP-DS |
0,230 |
|
HPE II Shore D |
0,37 |
