Номер по Госреестру СИ: 87110-22
87110-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Новосибирской области
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Новосибирской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159ef304b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E73 6B7F3 80863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ»
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 0f ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Новосибирской области», аттестованном ООО «Энергокомплекс», аттестат аккредитации № RA.RU.312235 от 01.06.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Новосибирской области
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ПравообладательОбщество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ» (ООО «РУСЭНЕРГОСБЫТ»)
ИНН 7706284124
Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3
Телефон: +7 (495) 926-99-00
Факс: +7 (495) 287-81-92
Испытательный центр
Общество с ограниченной ответственностью «Энергокомплекс» (ООО «Энергокомплекс»)ИНН:7444052356
Адрес: 455017, Челябинская обл, г. Магнитогорск, ул. Комсомольская, д. 130, стр. 2
Юридический адрес: 119361, г. Москва, ул. Марии Поливановой, д. 9, офис 23 Телефон: +7 (351) 958-02-68
E-mail: encomplex@yandex.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) (основные и/или резервные);
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает серверы ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2». ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере, либо на резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал при помощи технических средств приёма-передачи данных с выходов счетчиков поступает на входы УСПД (основные типа ЭКОМ-3000 и/или резервные типа RTU-327). Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. ИВКЭ единомоментно работает либо на основном УСПД, либо на резервном.
Далее по основному каналу связи данные с УСПД передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически путем межсерверного обмена.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более указанной в таблице 5.
СОЕВ включает сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы серверов ОАО «РЖД» и ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков.
УССВ типа ССВ-1Г, Метроном-50М и УСВ-3 осуществляют приём и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов основного сервера с часами УССВ осуществляется посредством NTP-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УССВ типа УСВ-3. Корректировка часов сервера происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов сервера и УССВ осуществляется не реже 1 раза в сутки. Корректировка часов происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД синхронизируются от сервера ССВ-1Г посредством NTP-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени УСПД происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр прогр аммируемый).
Резервные УСПД синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени УСПД происходит при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр прогр аммируемый).
Счётчики синхронизируются от УСПД (основных и/или резервных). Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи. Корректировка времени счётчиков осуществляется при превышении уставки коррекции времени, которая настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 - Комплектность средтва измерений
Наименование |
Обозначение |
Количество (шт./экз.) |
1 |
2 |
3 |
Трансформаторы тока |
Т-0,66 |
21 |
Трансформаторы тока |
ТВЛМ-10 |
10 |
Трансформаторы тока |
ТГФ110-И* |
9 |
Трансформаторы тока |
ТГФ220-И* |
6 |
Трансформаторы тока |
ТГФМ-110 |
9 |
Трансформаторы тока |
ТГФМ-110 II* |
18 |
Трансформаторы тока |
ТГФМ-220 II* |
24 |
Трансформаторы тока |
ТЛК-10 |
2 |
Трансформаторы тока |
ТЛК10-6 |
6 |
Трансформаторы тока |
ТЛМ-10 |
13 |
Трансформаторы тока |
ТЛО-10 |
9 |
Трансформаторы тока |
ТЛП-10 |
4 |
Трансформаторы тока |
ТОГФМ-110 |
3 |
Трансформаторы тока |
ТОЛ |
6 |
Трансформаторы тока |
ТОЛ 10 |
2 |
Трансформаторы тока |
ТОЛ-НТЗ-10 |
3 |
Трансформаторы тока |
ТОЛ-СЭЩ |
6 |
Трансформаторы тока |
ТОП-0,66 |
3 |
Трансформаторы тока |
ТПЛ-10 |
21 |
Трансформаторы тока |
ТПЛ-10к |
2 |
Трансформаторы тока |
ТПЛ-10-М |
7 |
Трансформаторы тока |
ТПЛ-10с |
1 |
Трансформаторы тока |
ТПЛК 10 |
2 |
Трансформаторы тока |
ТПЛМ-10 |
6 |
Трансформаторы тока |
ТПЛ-СВЭЛ-10 |
4 |
Трансформаторы тока |
ТПОЛ |
9 |
Трансформаторы тока |
ТПОЛ-10 |
146 |
Трансформаторы тока |
ТПОФ |
30 |
Трансформаторы тока |
ТПФ |
2 |
Трансформаторы тока |
ТПФМ |
4 |
Трансформаторы тока |
ТФН-35М |
18 |
Трансформаторы напряжения |
ЗНОЛ.06 |
18 |
Трансформаторы напряжения |
ЗНОМ-35-65 |
23 |
Продолжение таблицы 7
1 |
2 |
3 |
Трансформаторы напряжения |
НАЛИ-СЭЩ |
2 |
Трансформаторы напряжения |
НАМИ, мод. НАМИ-110 |
3 |
Трансформаторы напряжения |
НАМИ-10 |
10 |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
47 |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
33 |
Трансформаторы напряжения |
НАМИ-220 УХЛ1 |
30 |
Трансформаторы напряжения |
НАМИТ-10, мод. НАМИТ-10-2 УХЛ2 |
3 |
Трансформаторы напряжения |
НТМИ-10 У3 |
1 |
Трансформаторы напряжения |
НТМИ-10-66У3 |
26 |
Трансформаторы напряжения |
НТМИ-6 |
10 |
Трансформаторы напряжения |
НТМИ-6-66 |
5 |
Счетчики электрической энергии трехфазные многофункциональные |
А1800 |
23 |
Счетчики электроэнергии многофункциональные |
ЕвроАльфа |
161 |
Устройства сбора и передачи данных |
RTU-327 |
3 |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
3 |
Устройство синхронизации времени |
УСВ-3 |
1 |
Сервер точного времени |
Метроном-50М |
2 |
Серверы синхронизации времени |
ССВ-1Г |
1 |
Формуляр |
13526821.4611.235.ПФ |
1 |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

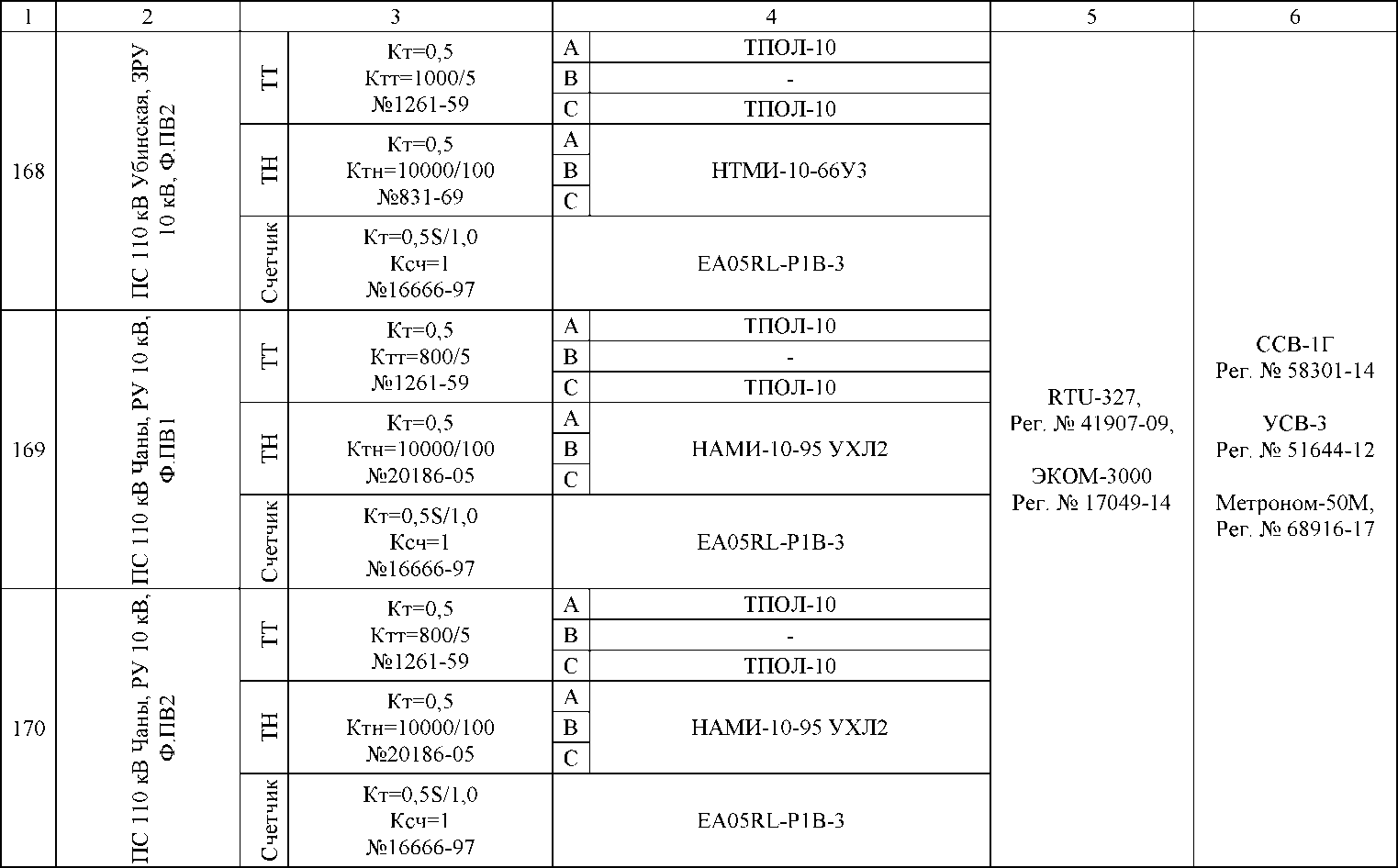

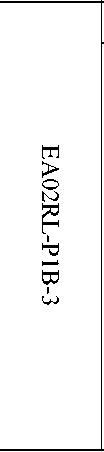

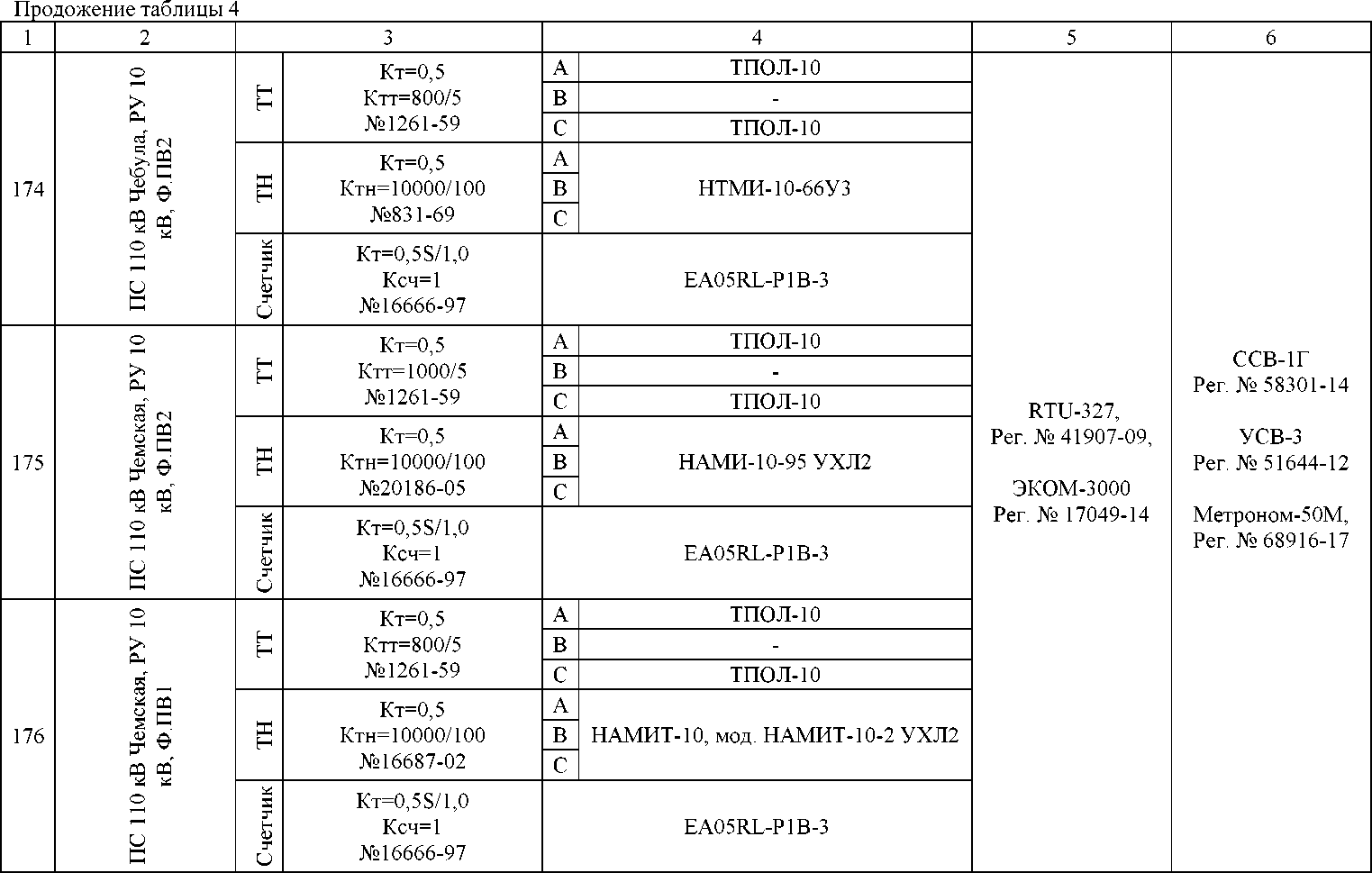

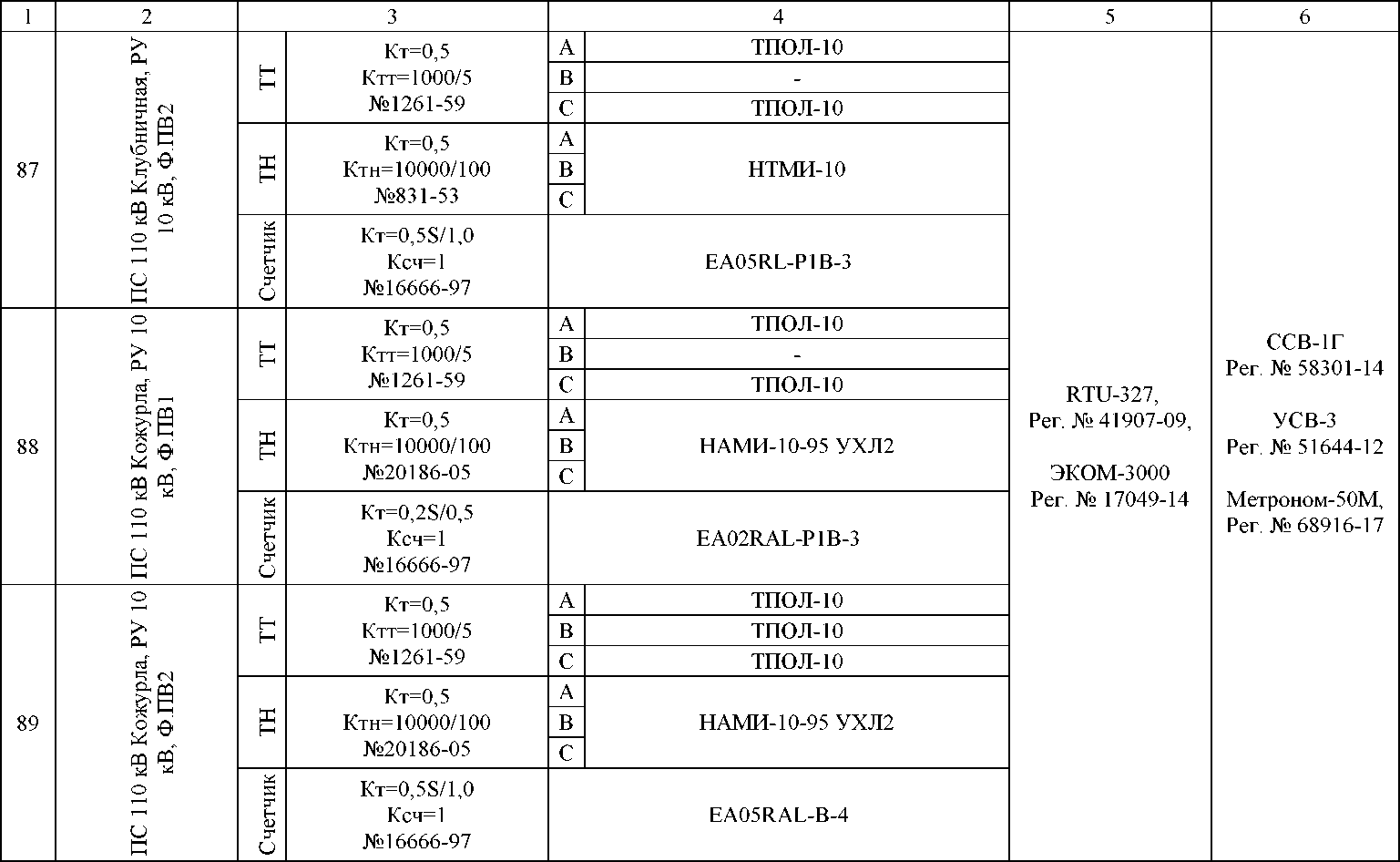

Таблица 4 - Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, № Г осреестра СИ |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ Барабинская тяг., ЗРУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
2 |
ПС 110 кВ Барабинская тяг., ЗРУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
3 |
ПС 110 кВ Барабушка, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
4 |
ПС 110 кВ Барабушка, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,28 Ктт=1000/5 №30709-05 |
А |
ТЛП-10 |
В |
- | ||||
С |
ТЛП-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
5 |
ПС 110 кВ Болотная, РУ 6 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
6 |
ПС 110 кВ Болотная, РУ 6 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №9143-01 |
А |
ТЛК10-6 |
В |
- | ||||
С |
ТЛК10-6 | ||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А В С |
НТМИ-6-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
7 |
ПС 110 кВ Болотная, РУ 6 кВ, Ф.ПВ3 |
н н |
Кт=0,58 Ктт=1500/5 №47958-16 |
А |
ТПОЛ |
В |
ТПОЛ | ||||
С |
ТПОЛ | ||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А В С |
НТМИ-6-66 | ||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||
8 |
ПС 110 кВ Буготак, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Буготак, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
10 |
ПС 110 кВ Восточная тяг., РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
11 |
ПС 110 кВ Восточная тяг., РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ПС 110 кВ Вокзальная, РУ 10 кВ, ЯчЛ1, Ф.1003
ПС 110 кВ Вокзальная, ОРУ 110 кВ, отпайка ВЛ 110кВПМ-2 Правобережная -Мясокомбинатская с отпайкой на ПС 110 кВ
ПС 110 кВ Вокзальная, ОРУ 110 кВ, отпайка ВЛ 110кВПМ-1 Правобережная -Мясокомбинатская с отпайкой на ПС 110 кВ
IO
Счетчик TH ТТ
i? |
X н | |
X о ►и 11 |
II JO То | |
II |
ел | |
о | ||
~-4 |
Сл |
Счетчик
В^К-ЧЯ пкмяя
Внк-яя пкмяя
Счетчик TH ТТ
00
о
00
-о IO
о оо
О |
W |
> |
О |
W |
> |
Н е |
Н е |
Н е | |||
Д^ |
Д^ |
Д_ | |||
о |
о |
о | |||
X |
X |
X |
о |
о |
о |
X |
X |
X |
НН |
НН |
НН |
X |
X |
X |
* |
* |
* |
О |
о |
л> | |
io* |
X о |
i? |
н |
-Л о |
-U <О |
а иэ | |
-U |
о |
о |
ю |
ю |
о |
~-4 |
-■Л |
Д_ |
о |
о | |
4^ |
л> |
о |
о | ||
о | ||||
н | ||||
£ |
*Т5 О |
£ |
X |
£ |
о> 00 |
Я о >-> |
LZ1 |
о W |
00 |
<О |
о> | |||
ел |
о | |||
о> |
О |
4^ |
оо
о
00
-о IO
о оо
о |
W |
> |
О |
W |
> |
Н е |
Н е |
Н е | |||
Д_ |
Д_ |
Д_ | |||
о |
о |
о | |||
X |
X |
X |
о |
о |
о |
X |
X |
X |
НН |
НН |
НН |
X |
X |
X |
* |
* |
* |
Продолжение таблицы 4
о
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.12, Ф.1004 |
н н |
Кт=0,58 Ктт=200/5 №44701-10 |
А |
ТПЛ-СВЭЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-СВЭЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
16 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Ф.1008 |
н н |
Кт=0,5 Ктт=200/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
17 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Ф.1013 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.26, Ф.1016 |
н н |
Кт=0,5 Ктт=50/5 №22192-03,22192-07 |
А |
ТПЛ-10-М |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
19 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.27, Ф.1017 |
н н |
Кт=0,5 Ктт=100/5 №22192-07 |
А |
ТПЛ-10-М | ||
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
20 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Ф.1019 |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.31, Ф.1021 |
н н |
Кт=0,5 Ктт=50/5 №9143-83 |
А |
ТЛК10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛК10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
22 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.32, Ф.1022 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
23 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.33, Ф.1023 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.35, Ф.1025 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
25 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.37, Ф.1027 |
н н |
Кт=0,5 Ктт=50/5 №29390-05,47958-11 |
А |
ТПЛ-10с | ||
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
26 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.38, Ф.1028 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 110 кВ Вокзальная, РУ 10 кВ, Яч.41, Ф.1031 |
н н |
Кт=0,5 Ктт=300/5 №22192-03 |
А |
ТПЛ-10-М |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
28 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.5770 |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
29 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6061 |
н н |
Кт=0,5 Ктт=200/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6064 |
н н |
Кт=0,5 Ктт=300/5 №2367-68 |
А |
ТПЛ-10к |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10к | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
31 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6065 |
н н |
Кт=0,5 Ктт=300/5 №814-53 |
А |
ТПФМ-6 | ||
В |
- | ||||||
С |
ТПФМ-6 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
32 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6067 |
н н |
Кт=0,5 Ктт=300/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
33 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6071 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
34 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6074 |
н н |
Кт=0,5 Ктт=200/5 №1276-59, 25433-06 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
35 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6077 |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6079 |
н н |
Кт=0,5 Ктт=400/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
37 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6391 |
н н |
Кт=0,5 Ктт=600/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
38 |
ПС 110 кВ Вокзальная, РУ 6 кВ, Ф.6590 |
н н |
Кт=0,5 Ктт=600/5 №7069-79 |
А |
ТОЛ 10 | ||
В |
- | ||||||
С |
ТОЛ 10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 110 кВ Груздёвка, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
40 |
ПС 110 кВ Груздёвка, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
41 |
ПС 110 кВ Гусиный брод, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
42 |
ПС 110 кВ Гусиный брод, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,58 Ктт=1500/5 №47958-16 |
А |
ТПОЛ |
В |
ТПОЛ | ||||
С |
ТПОЛ | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
43 |
ПС 110 кВ Гусиный брод, РУ 10 кВ, Ф.ПВ3 |
н н |
Кт=0,58 Ктт=1500/5 №47958-16 |
А |
ТПОЛ |
В |
ТПОЛ | ||||
С |
ТПОЛ | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||
44 |
ПС 110 кВ Дорогино, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 110 кВ Дорогино, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=600/5 №517-50 |
А |
ТПФ |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПФ | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
46 |
ПС 110 кВ Дорогино, РУ 10 кВ, Ф.2 ВИПЭ |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
47 |
ПС 110 кВ Дупленская, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
48 |
ПС 110 кВ Дупленская, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
49 |
ПС 110 кВ Евсино, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
50 |
ПС 110 кВ Евсино, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
51 |
ПС 110 кВ Евсино, РУ 10 кВ, Ф.2 ВИПЭ |
н н |
Кт=0,5 Ктт=1500/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
52 |
ПС 110 кВ Забулга, Ввод 110 кВ Т |
н н |
Kr=0,2S Ктт=100/1 №52261-12 |
А |
ТГФМ-110 | ||
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
53 |
ПС 110 кВ Забулга, Ввод 0,22 кВ ТСН-1 |
н н |
Kr=0,5S Ктт=150/5 №22656-02 |
А |
Т-0,66 | ||
В |
Т-0,66 | ||||||
С |
Т-0,66 | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ПС 110 кВ Зверобойка, Ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
55 |
ПС 110 кВ Зверобойка, Ввод 0,22 кВ ТСН-1 |
н н |
Kr=0,5S Ктт=300/5 №22656-02 |
А |
Т-0,66 | ||
В |
Т-0,66 | ||||||
С |
Т-0,66 | ||||||
К н |
Кт=- Ктн= №- |
А В С |
- | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
56 |
ПС 220 кВ Зубково, ВЛ 220 кВ Урываево - Зубково (218) |
н н |
Kr=0,2S Ктт=600/1 №36671-08 |
А |
ТГФМ-220 II* | ||
В |
ТГФМ-220 II* | ||||||
С |
ТГФМ-220 II* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 | ||
57 |
ПС 220 кВ Зубково, ВЛ 220 кВ Зубково - Урожай (220) |
н н |
Kt=0,2S Ктт=600/1 №36671-08 |
А |
ТГФМ-220 II* |
В |
ТГФМ-220 II* | ||||
С |
ТГФМ-220 II* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||
58 |
ПС 220 кВ Зубково, ОРУ 27,5 кВ, Ф.1 ДПР |
н н |
Kt=0,5S Ktt=200/5 №47959-16 |
А |
ТОЛ |
В |
ТОЛ | ||||
С |
- | ||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
3HOM-35-65 | ||
В |
3HOM-35-65 | ||||
С |
- | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
59 |
ПС 220 кВ Зубково, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=200/5 №3690-73 |
А |
ТФН-35М |
В |
ТФН-35М | ||||
С |
- | ||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
3HOM-35-65 | ||
В |
3HOM-35-65 | ||||
С |
- | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №31857-06 |
A1805RAL-P4GB-DW-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ПС 110 кВ Изылинка, ЗРУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
61 |
ПС 110 кВ Изылинка, ЗРУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
62 |
ПС 110 кВ Инская тяг., ЗРУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №51199-18 |
А В С |
НТМИ-10 У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
63 |
ПС 110 кВ Инская тяг., ЗРУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
64 |
ПС 110 кВ Иня-Восточная, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
65 |
ПС 110 кВ Иня-Восточная, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
66 |
ПС 110 кВ Искитимская тяг., РУ 10 кВ, Ф.ПВ |
н н |
Кт=0,5 Ктт=300/5 №2473-05 |
А |
ТЛМ-10 |
В |
- | ||||
С |
ТЛМ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
67 |
ПС 110 кВ Иткуль, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №2473-69 |
А |
ТЛМ-10 |
В |
- | ||||
С |
ТЛМ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
68 |
ПС 110 кВ Иткуль, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1856-63 |
А |
ТВЛМ-10 |
В |
- | ||||
С |
ТВЛМ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
69 |
ПС 110 кВ Кабаклы, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
70 |
ПС 110 кВ Кабаклы, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
71 |
ПС 110 кВ Кабинетное, ЗРУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
72 |
ПС 110 кВ Кабинетное, ЗРУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||
73 |
ТПС 220 кВ Карасук 3, ОРУ 220 кВ, ВЛ 220 кВ Урожай - Карасук 3 (291) |
н н |
Kr=0,2S Ктт=200/1 №36671-12 |
А |
ТГФМ-220 II* |
В |
ТГФМ-220 II* | ||||
С |
ТГФМ-220 II* | ||||
К н |
Кт=0,5 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||
74 |
ТПС 220 кВ Карасук 3, ОРУ 220 кВ, ВЛ 220 кВ Урожай - Карасук 3 (292) |
н н |
Kr=0,2S Ктт=200/1 №36671-12 |
А |
ТГФМ-220 II* |
В |
ТГФМ-220 II* | ||||
С |
ТГФМ-220 II* | ||||
К н |
Кт=0,5 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ТПС 220 кВ Карасук 3, ОРУ 27,5 кВ, Ф.ДПР-2 |
н н |
Кт=0,28 Ктт=200/5 №47959-16 |
А |
ТОЛ |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТОЛ | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
76 |
ТПС 220 кВ Карасук 3, РУ 10 кВ, Ф.1 ПЭ |
н н |
Кт=0,5 Ктт=150/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
77 |
ТПС 220 кВ Карасук 3, РУ 10 кВ, Ф.3 ПЭ |
н н |
Кт=0,5 Ктт=300/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
78 |
ТПС 220 кВ Карасук 3, РУ 10 кВ, Ф.12 ПЭ |
н н |
Кт=0,5 Ктт=150/5 №2363-68 |
А |
ТПЛМ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
79 |
ТПС 220 кВ Карасук 3, РУ 10 кВ, Ф.13 ПЭ |
н н |
Кт=0,5 Ктт=150/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
80 |
ПС 110 кВ Каратканск, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
81 |
ПС 110 кВ Каратканск, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
82 |
ПС 110 кВ Каргат, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
83 |
ПС 110 кВ Каргат, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
84 |
ПС 110 кВ Кирзинская, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
85 |
ПС 110 кВ Кирзинская, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
86 |
ПС 110 кВ Клубничная, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
90 |
ПС 110 кВ Кокошино, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
91 |
ПС 110 кВ Кокошино, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
92 |
ПС 110 кВ Коченёво, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн К)000/\3/100/\3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
93 |
ПС 110 кВ Коченёво, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
94 |
ПС 110 кВ Кошево, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 | ||
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
95 |
ПС 110 кВ Кошево, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1856-63 |
А |
ТВЛМ-10 | ||
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
96 |
ПС 110 кВ Кошкуль, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
97 |
ПС 110 кВ Кошкуль, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
98 |
ПС 220 кВ Краснозерское, ВЛ 220 кВ Световская -Краснозерская (217) |
н н |
Kr=0,2S Ктт=500/1 №36671-12 |
А |
ТГФМ-22011* | ||
В |
ТГФМ-22011* | ||||||
С |
ТГФМ-22011* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
99 |
ПС 220 кВ Краснозерское, ВЛ 220 кВ Краснозерская - Урожай (219) |
н н |
Кт 0.2S Ктт=500/1 №36671-12 |
А |
ТГФМ-22011* |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТГФМ-22011* | ||||||
С |
ТГФМ-22011* | ||||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||||
В |
НАМИ-220 УХЛ1 | ||||||
С |
НАМИ-220 УХЛ1 | ||||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||||
100 |
ПС 220 кВ Краснозёрское, ОРУ 35 кВ, ВЛ 35 кВ 35220 |
н н |
Кт=0,5 Ктт=100/5 №3690-73 |
А |
ТФН-35М | ||
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||||
101 |
ПС 220 кВ Краснозёрское, ОРУ 27,5 кВ, Ф.1 ДПР |
н н |
Кт=0,5 Ктт=200/5 №3690-73 |
А |
ТФН-35М | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
102 |
ПС 220 кВ Краснозёрское, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=200/5 №3690-73 |
А |
ТФН-35М |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
103 |
ПС 220 кВ Краснозёрское, КРУН 10 кВ, Ф.1 ПЭ |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
104 |
ПС 110 кВ Лагунак, Ввод 110 кВ ТП |
н н |
Kr=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 | ||
105 |
ПС 110 кВ Лагунак, Ввод 0,4 кВ ТСН-1 |
н н |
Кт=0,58 Ктт=150/5 №22656-02 |
А |
Т-0,66 |
В |
Т-0,66 | ||||
С |
Т-0,66 | ||||
К н |
Кт=- Ктн= №- |
А В С |
- | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||
106 |
ПС 110 кВ Лесная Поляна, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
107 |
ПС 110 кВ Лесная Поляна, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
108 |
ПС 110 кВ Мошкарь, Ввод 110 кВ ТП |
н н |
Kr=0,2S Ктт=150/1 №53344-13 |
А |
ТОГФМ-110 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТОГФМ-110 | ||||||
С |
ТОГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
109 |
ПС 110 кВ Мошкарь, Ввод 0,22 кВ ТСН-1 |
н н |
Kr=0,5S Ктт=150/5 №22656-02 |
А |
Т-0,66 | ||
В |
Т-0,66 | ||||||
С |
Т-0,66 | ||||||
К н |
Кт=- Ктн= №- |
А В С |
- | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
110 |
ПС 110 кВ Мошково, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №9143-01 |
А |
ТЛК10-6 | ||
В |
- | ||||||
С |
ТЛК10-6 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
111 |
ПС 110 кВ Мошково, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №9143-01 |
А |
ТЛК10-6 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛК10-6 | ||||||
К н |
Кт=0,5 Ктн=10000/^3/100/^3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
112 |
ПС 110 кВ Мурлыткино, ЗРУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10, мод. НАМИТ-10-2 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
113 |
ПС 110 кВ Мурлыткино, ЗРУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №16687-02 |
А В С |
НАМИТ-10, мод. НАМИТ-10-2 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
114 |
ПС 110 кВ Новогутово, Ввод 110 кВ ТП |
н н |
Kt=0,2S Ктт=75/1 №52261-12 |
А |
ТГФМ-110 |
RTU-327, Рег. № 41907-09, ЭКОМ-ЗООО Рег. № 17О49-14 |
ССВ-1Г Рег. № 583О1-14 УСВ-3 Рег. № 51644-12 Метроном-5ОМ, Рег. № 68916-17 |
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=О,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ, мод. НАМИ-110 | ||||
В |
НАМИ, мод. НАМИ-110 | ||||||
С |
НАМИ, мод. НАМИ-110 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 | |||||
115 |
ПС 110 кВ Новогутово, Ввод 0,22 кВ ТСН-1 |
н н |
Kt=0,5S Ktt=150/5 №22656-02 |
А |
Т-О,66 | ||
В |
Т-О,66 | ||||||
С |
Т-О,66 | ||||||
К н |
Кт=- Ктн= №- |
А В С |
- | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-B-4 | |||||
116 |
ПС 6 кВ Новосибирск-Главный, РУ 6 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=О,5 Ктн=6ООО/1ОО №2611-70 |
А В С |
НТМИ-6-66 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
117 |
ПС 6 кВ Новосибирск-Главный, РУ 6 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А В С |
НТМИ-6-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
118 |
ПС 110 кВ Обь, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн К)000/\3/100/\3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
119 |
ПС 110 кВ Обь, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ | ||
В |
- | ||||||
С |
ТПОФ | ||||||
К н |
Кт=0,5 Ктн 10000/\3/100/\3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
120 |
ПС 110 кВ Карачи, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,58 Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ |
В |
ТОЛ-СЭЩ | ||||
С |
ТОЛ-СЭЩ | ||||
К н |
Кт=0,5 Ктн=10000/100 №51621-12 |
А В С |
НАЛИ-СЭЩ | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-11 |
A1805RLQ-P4GB-DW-4 | |||
121 |
ПС 110 кВ Карачи, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,58 Ктт=1000/5 №51623-12 |
А |
ТОЛ-СЭЩ |
В |
ТОЛ-СЭЩ | ||||
С |
ТОЛ-СЭЩ | ||||
К н |
Кт=0,5 Ктн=10000/100 №51621-12 |
А В С |
НАЛИ-СЭЩ | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-11 |
A1805RLQ-P4GB-DW-4 | |||
122 |
ПС 110 кВ Ояш, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
123 |
ПС 110 кВ Ояш, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
124 |
ПС 110 кВ Ояш, РУ 10 кВ, Ф.ПВ3 |
н н |
Кт=0,58 Ктт=1000/5 №51679-12 |
А |
ТОЛ-НТЗ-10 |
В |
ТОЛ-НТЗ-10 | ||||
С |
ТОЛ-НТЗ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №31857-11 |
A1805RAL-P4G-DW-4 | |||
125 |
ПС 110 кВ Порос, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №2473-69 |
А |
ТЛМ-10 |
В |
- | ||||
С |
ТЛМ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
126 |
ПС 110 кВ Порос, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №2473-69,1261-59 |
А |
ТЛМ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
127 |
ПС 220 кВ Районная, ВЛ 220 кВ Урожай - Районная (221) |
н н |
Kr=0,2S Ктт=1000/1 №36671-08 |
А |
ТГФМ-220 II* |
В |
ТГФМ-220 II* | ||||
С |
ТГФМ-220 II* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALQ-P4GB-DW-4 | |||
128 |
ПС 220 кВ Районная, ВЛ 220 кВ Районная -Валиханово (223) |
н н |
Kr=0,2S Ктт=1000/1 №36671-08 |
А |
ТГФМ-220 II* |
В |
ТГФМ-220 II* | ||||
С |
ТГФМ-220 II* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
129 |
ПС 220 кВ Районная, ОРУ 35 кВ, ВЛ 35 кВ 35217 (Ф.1) |
н н |
Кт=0,5 Ктт=50/5 №3690-73 |
А |
ТФН-35М |
В |
- | ||||
С |
ТФН-35М | ||||
К н |
Кт=0,5 Ктн=35000/\3/100/\3 №912-07 |
А |
ЗНОМ-35-65 | ||
В |
ЗНОМ-35-65 | ||||
С |
ЗНОМ-35-65 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-B-3 | |||
130 |
ПС 220 кВ Районная, ОРУ 35 кВ, ВЛ 35 кВ 35218 (Ф.2) |
н н |
Кт 0.2S Ктт=200/5 №47959-16 |
А |
ТОЛ |
В |
- | ||||
С |
ТОЛ | ||||
К н |
Кт=0,5 Ктн 35000/\3/100/\3 №912-07 |
А |
ЗНОМ-35-65 | ||
В |
ЗНОМ-35-65 | ||||
С |
ЗНОМ-35-65 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||
131 |
ПС 220 кВ Районная, ОРУ 35 кВ, ВЛ 35 кВ 35211 (ф.3) |
н н |
Кт=0,5 Ктт=100/5 №3690-73 |
А |
ТФН-35М |
В |
- | ||||
С |
ТФН-35М | ||||
К н |
Кт=0,5 Ктн=35000/\3/100/\3 №912-07 |
А |
ЗНОМ-35-65 | ||
В |
ЗНОМ-35-65 | ||||
С |
ЗНОМ-35-65 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 |
RTU-327,
Рег. № 41907-09,
ЭКОМ-3000
Рег. № 17049-14
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
132 |
ПС 220 кВ Районная, ОРУ 35 кВ, ВЛ 35 кВ 35214 (Ф.6) |
н н |
Кт=0,5 Ктт=100/5 №3690-73 |
А |
ТФН-35М |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТФН-35М | ||||||
К н |
Кт=0,5 Ктн=35000/^3/100/^3 №912-07 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
ЗНОМ-35-65 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 | |||||
133 |
ПС 220 кВ Районная, РУ 10 кВ, Ф.1 |
н н |
Kr=0,2S Ктт=100/5 №30709-05 |
А |
ТЛП-10 | ||
В |
- | ||||||
С |
ТЛП-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
134 |
ПС 220 кВ Районная, РУ 10 кВ, Ф.2 |
н н |
Kr=0,2S Ктт=150/5 №25433-06 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
135 |
ПС 220 кВ Районная, РУ 10 кВ, Ф.3 |
н н |
Кт 0.2S Ктт=30/5 №25433-06 |
А |
ТЛО-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||||
136 |
ПС 110 кВ Сады, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
137 |
ПС 110 кВ Сады, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
138 |
ПС 110 кВ Секты, Ввод 110 кВ ТП |
н н |
Kr=0,2S Ктт=50/1 №52261-12 |
А |
ТГФМ-110 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТГФМ-110 | ||||||
С |
ТГФМ-110 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-13 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 | |||||
139 |
ПС 110 кВ Секты, Ввод 0,22 кВ ТСН-1 |
н н |
Кт=0,5 Ктт=150/5 №15174-06 |
А |
ТОП-0,66 | ||
В |
ТОП-0,66 | ||||||
С |
ТОП-0,66 | ||||||
К н |
- |
А В С |
- | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||||
140 |
ПС 110 кВ Сельская, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
141 |
ПС 110 кВ Сельская, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
142 |
ПС 110 кВ Сеятель, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-08 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
143 |
ПС 110 кВ Сеятель, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-08 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
144 |
ПС 10 кВ Совхозная, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=600/5 №1856-63 |
А |
ТВЛМ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
145 |
ПС 10 кВ Совхозная, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=600/5 №1856-63 |
А |
ТВЛМ-10 | ||
В |
- | ||||||
С |
ТВЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
146 |
ПС 110 кВ Сокур, РУ 6 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А В С |
НТМИ-6-66 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
147 |
ПС 110 кВ Сокур, РУ 6 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №2306-68 |
А |
ТПЛК 10 |
В |
- | ||||
С |
ТПЛК 10 | ||||
К н |
Кт=0,5 Ктн=6000/100 №2611-70 |
А В С |
НТМИ-6-66 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
148 |
ПС 220 кВ Сузун, ОРУ 220 кВ, ВЛ 220 кВ Сузун -Светлая (ВЛ СС-211) |
н н |
Kr=0,2S Ктт=400/1 №20645-07 |
А |
ТГФ220-П* |
В |
ТГФ220-П* | ||||
С |
ТГФ220-П* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||
149 |
ПС 220 кВ Сузун, ОРУ 220 кВ, ВЛ 220 кВ Ларичиха - Сузун |
н н |
Kr=0,2S Ктт=400/1 №20645-07 |
А |
ТГФ220-П* |
В |
ТГФ220-П* | ||||
С |
ТГФ220-П* | ||||
К н |
Кт=0,2 Ктн=220000/^3/100/^3 №20344-05 |
А |
НАМИ-220 УХЛ1 | ||
В |
НАМИ-220 УХЛ1 | ||||
С |
НАМИ-220 УХЛ1 | ||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
150 |
ПС 220 кВ Сузун, ОРУ 110 кВ, ВЛ 110 кВ Ю-25 |
н н |
Kt=0,2S Ктт=100/1 №34096-07 |
А |
ТГФ110-П* |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||||
151 |
ПС 220 кВ Сузун, ОРУ 110 кВ, ВЛ 110 кВ Ю-26 |
н н |
Kt=0,2S Ктт=100/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 | |||||
152 |
ПС 220 кВ Сузун, ОРУ 110 кВ, ВО 110 кВ |
н н |
Kt=0,2S Ктт=100/1 №34096-07 |
А |
ТГФ110-П* | ||
В |
ТГФ110-П* | ||||||
С |
ТГФ110-П* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №16666-97 |
EA02RALX-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
153 |
ПС 220 кВ Сузун, ОРУ 27,5 кВ, Ф.1 ДПР |
н н |
Кт=0,5 Ктт=300/5 №3690-73 |
А |
ТФН-35М |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
154 |
ПС 220 кВ Сузун, ОРУ 27,5 кВ, Ф.2 ДПР |
н н |
Кт=0,5 Ктт=300/5 №3690-73 |
А |
ТФН-35М | ||
В |
ТФН-35М | ||||||
С |
- | ||||||
К н |
Кт=0,5 Ктн=27500/100 №912-70 |
А |
ЗНОМ-35-65 | ||||
В |
ЗНОМ-35-65 | ||||||
С |
- | ||||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
155 |
ПС 110 кВ Тарышта, Ввод 110 кВ ТП |
н н |
Kr=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 | ||
156 |
ПС 110 кВ Тарышта, Ввод 0,22 кВ ТСН-1 |
н н |
Кт=0,58 Ктт=150/5 №22656-02 |
А |
Т-0,66 |
В |
Т-0,66 | ||||
С |
Т-0,66 | ||||
К н |
- |
А В С |
- | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||
157 |
ПС 10 кВ Татарская, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
158 |
ПС 10 кВ Татарская, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
159 |
ПС 110 кВ Тебисская, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
160 |
ПС 110 кВ Тебисская, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
161 |
ПС 110 кВ Тихомирово, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 | ||
162 |
ПС 110 кВ Тихомирово, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
163 |
ПС 110 кВ Тогучин, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||
164 |
ПС 110 кВ Тогучин, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
165 |
ПС 110 кВ Труновская, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
166 |
ПС 110 кВ Труновская, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,2 Ктн=10000/100 №11094-87 |
А В С |
НАМИ-10 | ||
Счетчик |
Кт 0.2S/0.5 Ксч=1 №16666-97 |
EA02RAL-P1B-3 | |||
167 |
ПС 110 кВ Убинская, ЗРУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 | ||
171 |
ПС 110 кВ Чахлово, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
172 |
ПС 110 кВ Чахлово, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=800/5 №1261-59 |
А |
ТПОЛ-10 |
В |
- | ||||
С |
ТПОЛ-10 | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
173 |
ПС 110 кВ Чебула, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=800/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №831-69 |
А В С |
НТМИ-10-66У3 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
177 |
ПС 110 кВ Черепаново тяг., РУ 10 кВ, Ф.ПВ1 |
н н |
Kr=0,2S Ктт=600/5 №25433-03 |
А |
ТЛО-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
178 |
ПС 110 кВ Черепаново тяг., РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=600/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
179 |
ПС 110 кВ Чертокулич, Ввод 110 кВ ТП |
н н |
Kr=0,2S Ктт=100/1 №36672-08 |
А |
ТГФМ-110 II* | ||
В |
ТГФМ-110 II* | ||||||
С |
ТГФМ-110 II* | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALQ-P4GB-DW-4 |
1 |
2 |
3 |
4 | ||
180 |
ПС 110 кВ Чертокулич, Ввод 0,22 кВ ТСН-1 |
н н |
Кт=0,58 Ктт=150/5 №22656-02 |
А |
Т-0,66 |
В |
Т-0,66 | ||||
С |
Т-0,66 | ||||
К н |
- |
А В С |
- | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-4 | |||
181 |
ПС 110 кВ Чик, РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||
182 |
ПС 110 кВ Чик, РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=750/5 №518-50 |
А |
ТПОФ |
В |
- | ||||
С |
ТПОФ | ||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
ЭКОМ-3000
Рег. № 17049-14
RTU-327,
Рег. № 41907-09,
ССВ-1Г
Рег. № 58301-14
УСВ-3
Рег. № 51644-12
Метроном-50М,
Рег. № 68916-17
1 |
2 |
3 |
4 |
5 |
6 | ||
183 |
ПС 110 кВ Чулымская тяг., РУ 10 кВ, Ф.ПВ1 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
RTU-327, Рег. № 41907-09, ЭКОМ-3000 Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 УСВ-3 Рег. № 51644-12 Метроном-50М, Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
184 |
ПС 110 кВ Чулымская тяг., РУ 10 кВ, Ф.ПВ2 |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №831-53 |
А В С |
НТМИ-10 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
Примечания:
|
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1-3,5,6,9-11,16-18, 21-27,36, 37,39-41,44,45, 47-50,59-68, 71,76-87, 89,92-95,97,100102, 106,107,110-113,116 119,122,123,125,126,129,136 ,137,140-147, 153,154,157, 158,161,162,164, 167-176, |
Активная |
1,2 |
5,7 |
Реактивная |
2,5 |
3,5 | |
178, 181-184 | |||
Активная |
1,0 |
2,8 | |
4,75,177 |
Реактивная |
1,8 |
4,0 |
Активная |
1,1 |
4,9 | |
7,14 |
Реактивная |
2,3 |
3,9 |
8,69,70,90,91,103,159,160, |
Активная |
1,0 |
5,6 |
165 |
Реактивная |
2,2 |
3,4 |
12,13,52,54,56,57,98, 99,104,108,114,127, |
Активная |
0,5 |
2,0 |
128,138,148-152,155, 179 |
Реактивная |
1,1 |
2,1 |
15,42,43,58,120,121, |
Активная |
1,2 |
5,1 |
124 |
Реактивная |
2,5 |
4,4 |
19,20,28-35,38,46, 51,72,88,96,131,132, |
Активная |
1,1 |
5,5 |
163 |
Реактивная |
2,3 |
2,7 |
Активная |
1,0 |
4,9 | |
53,55,105,109,115,156,180 |
Реактивная |
2,1 |
3,7 |
Активная |
0,8 |
2,2 | |
73,74,130,133-135 |
Реактивная |
1,5 |
2,2 |
Активная |
1,0 |
5,6 | |
139 |
Реактивная |
2,1 |
3,4 |
Активная |
0,9 |
5,4 | |
166 |
Реактивная |
2,0 |
2,7 |
Пределы допускаемой погрешности СОЕВ, с |
±5 | ||
Примечания: | |||
1 Характеристики |
погрешности ИК даны для измерений электроэнергии | ||
(получасовая). | |||
2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
соответствующие P = 0,95. | |||
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | |||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети: | |
- напряжение, % от Ином |
от 99 до 101 |
- ток, % от Ьом |
от 100 до 120 |
- коэффициент мощности cos9 |
0,87 |
температура окружающей среды, °C: - для счетчиков активной энергии: | |
ГОСТ Р 52323-2005, ГОСТ 30206-94 |
от +21 до +25 |
- для счетчиков реактивной энергии: | |
ТУ 4228-011-29056091-11 |
от +21 до +25 |
ГОСТ 26035-83 |
от +18 до +23 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Ином |
от 90 до 110 |
- ток, % от 1ном |
от 2(5) до 120 |
- коэффициент мощности, cos9 |
от 0,5 инд. до 0,8 емк |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +65 |
- для RTU-327 |
от 1 до +50 |
- для ЭКОМ |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для ССВ-1Г |
от +5 до +40 |
- для Метроном-50М |
от +15 до +30 |
- магнитная индукция внешнего происхождения, мТл, не более |
0,5 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии ЕвроАльфа: | |
- среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
УСПД RTU-327 | |
- наработка на отказ, ч, не менее |
35000 |
- время восстановления, ч, не более |
24 |
УСПД ЭКОМ-3000 | |
- наработка на отказ, ч, не менее |
100000 |
- время восстановления, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Продолжение таблицы 6
1 |
2 |
Глубина хранения информации ИИК:
ИВКЭ:
ИВК:
|
45 45 3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- установка пароля на счетчики электрической энергии;
-
- установка пароля на УСПД;
-
- установка пароля на серверы. Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере ИВК (функция автоматизирована). Возможность сбора информации:
-
- о состоянии средств измерений (функция автоматизирована). Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора 30 мин (функция автоматизирована).
