Номер по Госреестру СИ: 85510-22
85510-22 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РУСЭНЕРГОСБЫТ" для энергоснабжения ОАО "РЖД" в границах Тульской области
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Тульской области (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, соотнесения результатов измерений к национальной шкале координированного времени Российской Федерации UTC(SU), а также для автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Программное обеспечение
Идентификационные данные метрологически значимой части ПО представлены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО «Энергия Альфа 2» | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Энергия Альфа 2 |
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.2 |
Цифровой идентификатор ПО (MD 5, enalpha.exe) |
17e63d59939159e^04b8ff63121df60 |
Таблица 2 - Идентификационные данные ПО «Альс |
|)аЦЕНТТ» |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АльфаЦЕНТР |
Номер версии (идентификационный номер) ПО |
не ниже 12.01 |
Цифровой идентификатор ПО (MD 5, ac metrology.dll ) |
3E736B7F380863F44CC8E6F7BD211C54 |
Таблица 3 - Идентификационные данные ПО «ГОРИЗОНТ» | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ГОРИЗОНТ |
Номер версии (идентификационный номер) ПО |
не ниже 1.13 |
Цифровой идентификатор ПО |
54 b0 a6 5f cd d6 b7 13 b2 Of ff 43 65 5d a8 1b |
Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты ПО «Энергия Альфа 2», ПО «ГОРИЗОНТ» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Тульской области», аттестованном ООО «РусЭнергоПром», аттестат аккредитации № RA.RU.312149 от 04.05.2017 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОСБЫТ» для энергоснабжения ОАО «РЖД» в границах Тульской области
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ПравообладательОбщество с ограниченной ответственностью «РУСЭНЕРГОСБЫТ»
(ООО «РУСЭНЕРГОСБЫТ»)
ИНН 7706284124
Адрес: 119048, г. Москва, Комсомольский проспект, д. 42, стр. 3
Телефон: +7 (495) 926-99-00
Факс: +7 (495) 287-81-92
Испытательный центр
Общество с ограниченной ответственностью инвестиционно-инжиниринговая группа «КАРНЕОЛ» (ООО ИИГ «КАРНЕОЛ»)Адрес: 455038, Челябинская область, г. Магнитогорск, проспект Ленина, д. 124, офис 15 Телефон: +7 (982) 282-82-82
Факс: +7 (982) 282-82-82
Е-mail: carneol@bk.ru
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.
АИИС КУЭ (ИК №№ 1-77) состоит из трех уровней:
-
1- й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включает устройства сбора и передачи данных (УСПД) ОАО «РЖД» (основное и/или резервное);
-
3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ОАО «РЖД» (основной и/или резервный), сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
АИИС КУЭ (ИК №№ 78-83) состоит из двух уровней:
1-й уровень - измерительно-информационный комплекс (ИИК) включает в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер ООО «РУСЭНЕРГОСБЫТ», устройства синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ.
Основной сервер ОАО «РЖД» создан на базе программного обеспечения (ПО) «ГОРИЗОНТ», резервный сервер ОАО «РЖД» создан на базе ПО «Энергия Альфа 2».
ИВК в части сервера ОАО «РЖД» единомоментно работает либо на основном сервере, либо на резервном.
Сервер ООО «РУСЭНЕРГОСБЫТ» создан на базе ПО «АльфаЦЕНТР» и ПО «Энергия Альфа 2».
Первичные токи и напряжения преобразуются измерительными трансформаторами в сигналы, которые по вторичным измерительным цепям поступают на измерительные входы счетчика. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 минут. Счетчики электрической энергии сохраняют в регистрах памяти фиксируемые события с привязкой к шкале времени UTC(SU).
Цифровой сигнал с выходов счетчиков ИК №№ 1-77 при помощи технических средств приёма-передачи данных поступает на входы УСПД ОАО «РЖД» (основные типа ЭКОМ-3000 и/или резервные типа RTU-327), где осуществляется формирование и хранение информации. Допускается опрос счетчиков любым УСПД в составе АИИС КУЭ с сохранением настроек опроса. ИВКЭ единомоментно работает либо на основном УСПД, либо на резервном.
Далее данные с УСПД ОАО «РЖД» передаются на сервер ОАО «РЖД», где осуществляется оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Передача информации об энергопотреблении от сервера ОАО «РЖД» на сервер ООО «РУСЭНЕРГОСБЫТ» производится автоматически, путем межсерверного обмена.
Цифровой сигнал с выхода счетчиков ИК №№ 78-83 при помощи технических средств приёма-передачи данных по каналу связи стандарта GSM поступает на сервер ООО «РУСЭНЕРГОСБЫТ», где осуществляется обработка, хранение поступающей информации и оформление отчетных документов. Цикличность сбора информации - не реже одного раза в сутки.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчике, либо в УСПД, либо в ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) за электронно-цифровой подписью ООО «РУСЭНЕРГОСБЫТ» в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
Сервер ООО «РУСЭНЕРГОСБЫТ» также обеспечивает сбор/передачу данных по электронной почте Internet (E-mail) при взаимодействии с АИИС КУЭ третьих лиц и смежных субъектов ОРЭМ в виде макетов XML формата 80020, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени с допускаемой погрешностью не более, указанной в таблице 5. СОЕВ включает в себя сервер синхронизации времени ССВ-1Г, устройство синхронизации времени УСВ-3, серверы точного времени Метроном-50М, часы сервера ОАО «РЖД», часы сервера ООО «РУСЭНЕРГОСБЫТ», часы УСПД и счётчиков. Сервер синхронизации времени ССВ-1Г, серверы точного времени Метроном-50М, устройство синхронизации времени УСВ-3 осуществляют прием и обработку сигналов времени, по которым осуществляют синхронизацию собственных часов со шкалой координированного времени Российской Федерации UTC(SU).
Сервер ООО «РУСЭНЕРГОСБЫТ» оснащён УССВ на базе серверов точного времени (основного и резервного) типа Метроном-50М. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени (величины расхождения времени корректируемого и корректирующего компонентов). Уставка коррекции времени сервера равна ±1 с (параметр программируемый).
Основной сервер ОАО «РЖД» оснащен сервером синхронизации времени ССВ-1Г. Периодичность сравнения показаний часов между основным сервером ОАО «РЖД» и ССВ-1Г осуществляется посредством ntp-сервера не реже 1 раза в сутки. Резервным источником сигналов точного времени является УСВ-3. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Резервный сервер ОАО «РЖД» оснащен устройством синхронизации времени УСВ-3. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Основные УСПД ОАО «РЖД» синхронизируются от сервера ССВ-1Г посредством ntp-сервера. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Резервные УСПД ОАО «РЖД» синхронизируются от резервного сервера ОАО «РЖД». Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики ИК №№ 1-77 синхронизируются от УСПД (основных и/или резервных) ОАО «РЖД». Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Счетчики №№ 78-83 синхронизируются от сервера ООО «РУСЭНЕРГОСБЫТ». Сравнение показаний часов счетчиков и сервера происходит при каждом сеансе связи счетчик - сервер. Корректировка времени компонентов АИИС КУЭ происходит при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую был скорректирован компонент.
Знак поверки наносится на свидетельство о поверке. Заводской номер средства измерений наносится в формуляр АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Трансформаторы комбинированные |
VAU-123 |
6 шт. |
Трансформаторы тока |
STSM-38 |
6 шт. |
Трансформаторы тока |
ТБМО-110 УХЛ1 |
29 шт. |
Трансформаторы тока |
ТБМО |
13 шт. |
Трансформаторы тока |
ТЛО-10 |
32 шт. |
Трансформаторы тока |
ТОЛ-СЭЩ-10 |
2 шт. |
Трансформаторы тока проходные с литой изоляцией |
ТПЛ-10 |
62 шт. |
Трансформаторы тока |
ТПЛ-10-М |
3 шт. |
Трансформаторы тока |
ТПЛМ-10 |
19 шт. |
Трансформаторы тока |
ТПФМ-10 |
8 шт. |
Трансформаторы тока |
ТЛМ-10 |
4 шт. |
Трансформаторы тока |
ТПОЛ-10 |
4 шт. |
Трансформаторы напряжения |
НАМИ-110 УХЛ1 |
24 шт. |
Трансформаторы напряжения антирезонансные однофазные |
НАМИ |
12 шт. |
Трансформаторы напряжения |
NTSM-38 |
6 шт. |
Трансформаторы напряжения |
НАМИ-10-95 УХЛ2 |
21 шт. |
Трансформаторы напряжения |
НТМИ-6 |
1 шт. |
Трансформаторы напряжения |
НАМИТ-10 |
1 шт. |
Трансформаторы напряжения |
ЗНОЛ.06 |
3 шт. |
Счетчики электроэнергии многофункциональные |
АЛЬФА |
2 шт. |
Счетчики электроэнергии многофункциональные |
ЕвроАЛЬФА |
49 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03 |
17 шт. |
Продолжение таблицы 7
1 |
2 |
3 |
Счетчики электрической энергии трехфазные многофункциональные |
Альфа А1800 |
5 шт. |
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
10 шт. |
Устройства сбора и передачи данных |
RTU-327 |
2 шт. |
Устройства сбора и передачи данных |
ЭКОМ-3000 |
2 шт. |
Устройства синхронизации времени |
УСВ-3 |
1 шт. |
Серверы точного времени |
Метроном-50М |
2 шт. |
Серверы синхронизации времени |
ССВ-1Г |
1 шт. |
Формуляр |
13526821.4611.213.ЭД.ФО |
1 экз. |
Состав ИК АИИС КУЭ, метрологические и технические характеристики ИК АИИС КУЭ приведены в таблицах 4 - 6.

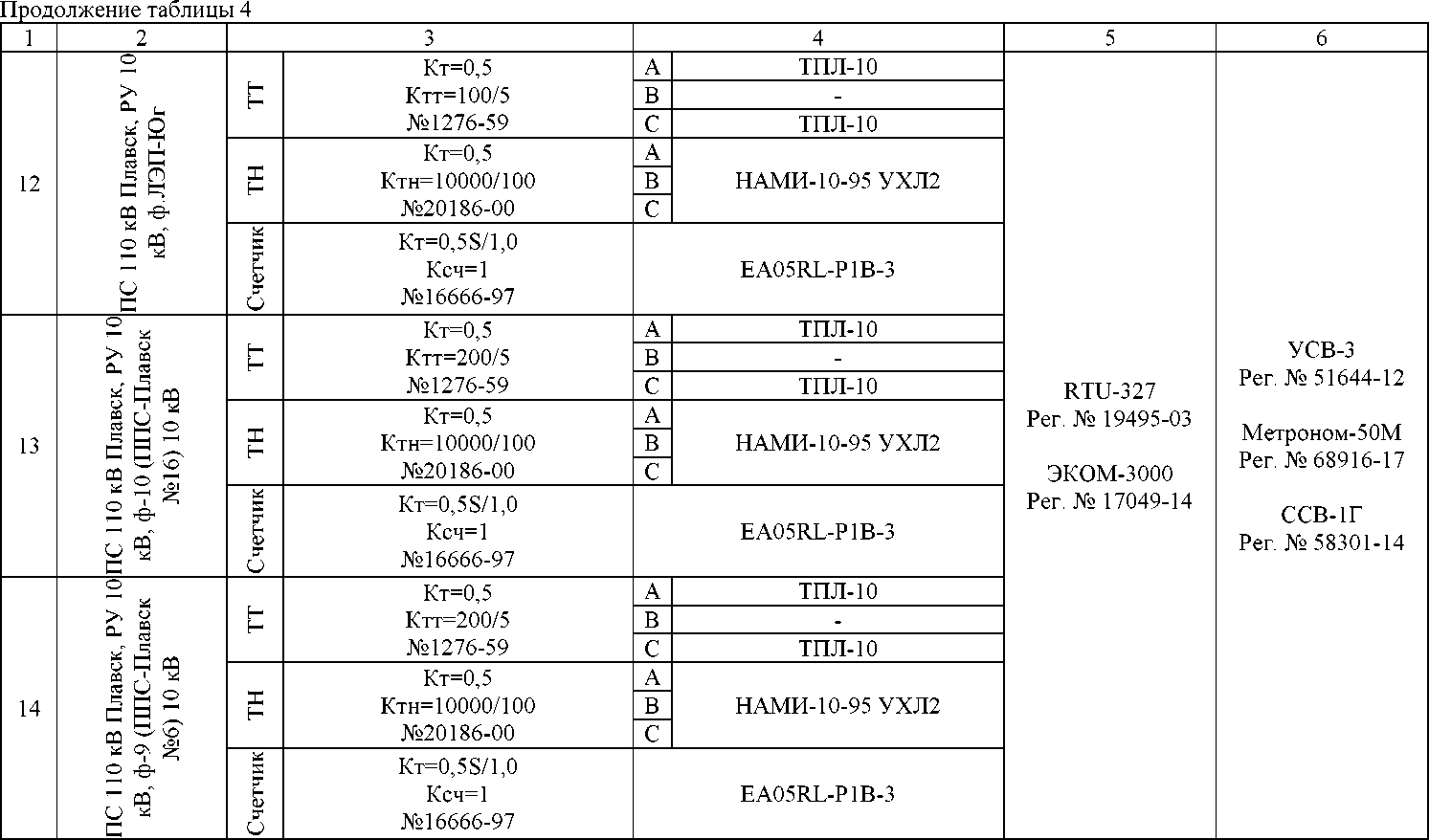

Таблица 4 - Состав ИК АИИС КУЭ, основные метрологические и технические характеристики ИК АИИС КУЭ
Номер ИК |
Наименование объекта учета |
Состав ИК АИИС КУЭ | |||||
Вид СИ, класс точности, коэффициент трансформации, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. №) |
Обозначение, тип |
ИВКЭ |
УССВ | ||||
1 |
2 |
3 |
4 |
5 |
6 | ||
1 |
ПС 110 кВ Лазарево, ОРУ 110 кВ, Ввод 110 кВ Т-1 |
н н |
L'yCOS Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.16 | |||||
2 |
ПС 110 кВ Лазарево, ОРУ 110 кВ, Ввод 110 кВ Т-2 |
н н |
L'yCOS Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
I<'r0,'2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
3 |
ПС 110 кВ Лазарево, РУ 10 кВ, ф.ЛЭП-Север |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
4 |
ПС 110 кВ Лазарево, РУ 10 кВ, ф.ЛЭП-Юг |
н н |
Кт=0,5 Ктт=200/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
5 |
ПС 110 кВ Лазарево, РУ 10 кВ, ф.РФ-1 |
н н |
Кт=0,5 Ктт=400/5 №1276-59, 2363-68 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
6 |
ПС 110 кВ Лазарево, РУ 10 кВ, ф. РФ-2 |
н н |
Кт=0,5 Ктт=400/5 №1276-59, 2363-68 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
7 |
ПС 110 кВ Плавск, ОРУ 110 кВ, Ввод 110 кВ Т-1 |
н н |
Kr=0,2S Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
8 |
ПС 110 кВ Плавск, ОРУ 110 кВ, Ввод 110 кВ Т-2 |
н н |
Kr=0,2S Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 |
1 |
2 |
3 |
4 |
5 |
6 | ||
9 |
ПС 110 кВ Плавск, РУ 10 кВ, ф.№17 Спиртзавод |
н н |
Кт=0,5 Ктт=200/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
10 |
ПС 110 кВ Плавск, РУ 10 кВ, ф.№19 |
н н |
Кт=0,5 Ктт=150/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
11 |
ПС 110 кВ Плавск, РУ 10 кВ, ф.ЛЭП-Север |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
15 |
ПС 110 кВ Ревякино, ОРУ 110 кВ, Ввод 110 кВ Т-1 |
н н |
Kt=0,2S Ktt=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
16 |
ПС 110 кВ Ревякино, ОРУ 110 кВ, Ввод 110 кВ Т-2 |
н н |
Kt=0,2S Ктт=100/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-03 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
17 |
ПС 110 кВ Ревякино, РУ 10 кВ, ф. ЛЭП-Север |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
18 |
ПС 110 кВ Ревякино, РУ 10 кВ, ф.№3 |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
19 |
ПС 110 кВ Ревякино, РУ 10 кВ, ф.ЛЭП-Юг |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
20 |
ПС 110 кВ Скуратово, ОРУ 110 кВ, отпайка ВЛ 110 кВ Мценск - Плавск с отпайками |
н н |
Kr=0,2S Ктт=100/1 №37850-08 |
А |
VAU-123 | ||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №37850-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
21 |
ПС 110 кВ Скуратово, ОРУ 110 кВ, отпайка ВЛ 110 кВ Чернь - Плавск с отпайкой на ПС Скуратово |
н н |
Kt=0,2S Ктт=100/1 №37850-08 |
А |
VAU-123 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №37850-08 |
А |
VAU-123 | ||||
В |
VAU-123 | ||||||
С |
VAU-123 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-11 |
A1802RALXQ-P4GB-DW-4 | |||||
22 |
ПС 110 кВ Скуратово, РУ 6 кВ, ф. №5 |
н н |
Кт=0,5 Ктт=150/5 №814-53 |
А |
ТПФМ-10 | ||
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
23 |
ПС 110 кВ Скуратово, РУ 6 кВ, ф.№4 |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
24 |
ПС 110 кВ Скуратово, РУ 6 кВ, ф.№6 |
н н |
Кт=0,5 Ктт=150/5 №814-53 |
А |
ТПФМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПФМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
25 |
ПС 110 кВ Скуратово, РУ 6 кВ, ф.М-6/10 |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
26 |
ПС 110 кВ Таруса, ОРУ 110 кВ, ВЛ 110 кВ Пущино - Таруса I |
н н |
Kr=0,2S Ктт=200/1 №60541-15 |
А |
ТБМО | ||
В |
ТБМО | ||||||
С |
ТБМО | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.16 |
1 |
2 |
3 |
4 |
5 |
6 | ||
27 |
ПС 110 кВ Таруса, ОРУ 110 кВ, ВЛ 110 кВ Пущино - Таруса II |
н н |
Kt=0,2S Ктт=200/1 №60541-15 |
А |
ТБМО |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО | ||||||
С |
ТБМО | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.16 | |||||
28 |
ПС 110 кВ Таруса, РУ 10 кВ, Ввод 10 кВ Т-1 |
н н |
Kt=0,2S Ктт=1000/5 №25433-06 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 | |||||
29 |
ПС 110 кВ Таруса, РУ 10 кВ, Ввод 10 кВ Т-2 |
н н |
Kt=0,2S Ктт=1000/5 №25433-06 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
30 |
ПС 110 кВ Таруса, РУ 10 кВ, ф.ЛЭП-Север |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
31 |
ПС 110 кВ Таруса, РУ 10 кВ, ф.ЛЭП-Юг |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
32 |
ПС 110 кВ Урванка, ОРУ 110 кВ, ВЛ 110 кВ Урванка I |
н н |
Kr=0,2S Ктт=100/1 №60541-15 |
А |
ТБМО | ||
В |
ТБМО | ||||||
С |
ТБМО | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kr=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.16 |
1 |
2 |
3 |
4 |
5 |
6 | ||
33 |
ПС 110 кВ Урванка, ОРУ 110 кВ, ВЛ 110 кВ Урванка II |
н н |
Kt=0,2S Ктт=100/1 №60541-15 |
А |
ТБМО |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО | ||||||
С |
ТБМО | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №60353-15 |
А |
НАМИ | ||||
В |
НАМИ | ||||||
С |
НАМИ | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.16 | |||||
34 |
ПС 110 кВ Урванка, РУ 10 кВ, Ввод 10 кВ Т-1 |
н н |
Kt=0,2S Ктт=1500/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-0L-C4-T+ | |||||
35 |
ПС 110 кВ Урванка, РУ 10 кВ, Ввод 10 кВ Т-2 |
н н |
Kt=0,2S Ктт=1500/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №14555-02 |
A1R-3-0L-C4-T+ |
1 |
2 |
3 |
4 |
5 |
6 | ||
36 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.№11 |
н н |
Кт=0,5 Ктт=200/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
37 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.№6 реалбаза |
н н |
Кт=0,5 Ктт=150/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
38 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.№9 реалбаза |
н н |
Кт=0,5 Ктт=150/5 №2363-68, 1276-59 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
39 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-1 |
н н |
Кт=0,5 Ктт=150/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
40 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-10 |
н н |
Кт=0,5 Ктт=400/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
41 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-2 |
н н |
Кт=0,5 Ктт=400/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
42 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-3 |
н н |
Кт=0,5 Ктт=400/5 №2363-68, 1276-59 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №36697-12 |
СЭТ-4ТМ.03М.01 | |||||
43 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-4 |
н н |
Кт=0,5 Ктт=150/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №36697-12 |
СЭТ-4ТМ.03М.01 | |||||
44 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-7 |
н н |
Кт=0,5 Ктт=400/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
45 |
ПС 110 кВ Урванка, РУ 10 кВ, ф.Город-8 |
н н |
Кт=0,5 Ктт=400/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
46 |
ПС 110 кВ Урванка, РУ 10 кВ, Ф.ПЭ Сборная |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
47 |
ПС 110 кВ Урванка, РУ 10 кВ, Ф.ПЭ Северная |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
48 |
ПС 110 кВ Чернь тяговая, ОРУ 110 кВ, ВЛ 110 кВ Мценск - Чернь с отпайкой на ПС Коммаш |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-17 |
СЭТ-4ТМ.03М.16 | |||||
49 |
ПС 110 кВ Чернь тяговая, ОРУ 110 кВ, ВЛ 110 кВ Чернь - Клен1 |
н н |
Kt=0,2S Ктт=300/1 №23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО-110 УХЛ1 | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | |||||
50 |
ПС 110 кВ Чернь тяговая, ОРУ 110 кВ, ВЛ 110 кВ Чернь - Клен2 |
н н |
Kt=0,2S Ктт=300/1 №23256-05, 60541-15, 23256-05 |
А |
ТБМО-110 УХЛ1 | ||
В |
ТБМО | ||||||
С |
ТБМО-110 УХЛ1 | ||||||
К н |
Кт=0,2 Ктн=110000/^3/100/^3 №24218-08 |
А |
НАМИ-110 УХЛ1 | ||||
В |
НАМИ-110 УХЛ1 | ||||||
С |
НАМИ-110 УХЛ1 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №36697-08 |
СЭТ-4ТМ.03М |
1 |
2 |
3 |
4 |
5 |
6 | |||
ПС 110 кВ Чернь тяговая, ОРУ 110 кВ, ВЛ 110 кВ Чернь - Плавск с отпайкой на ПС |
Kt=0,2S |
А |
ТБМО-110 УХЛ1 | |||||
н н |
Ктт=300/1 |
В |
ТБМО-110 УХЛ1 | |||||
атово |
№23256-05 |
С |
ТБМО-110 УХЛ1 | |||||
К н |
Кт=0,2 |
А |
НАМИ-110 УХЛ1 | |||||
51 |
Ктн=110000/^3/100/^3 |
В |
НАМИ-110 УХЛ1 | |||||
и |
№24218-08 |
С |
НАМИ-110 УХЛ1 | |||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №27524-04 |
СЭТ-4ТМ.03 | ||||||
ТПС 35 кВ Шульгино, ОРУ 35 кВ, Ввод 35 кВ Т-1 |
Kt=0,2S |
А |
STSM-38 |
УСВ-3 | ||||
н н |
Ктт=300/1 |
В |
STSM-38 | |||||
№37491-08 |
С |
STSM-38 |
RTU-327 |
Рег. № 51644-12 | ||||
К н |
Кт=0,5 |
А |
NTSM-38 |
Рег. № 19495-03 |
Метроном-50М Рег. № 68916-17 | |||
52 |
Ктн=35000/^3/100/^3 |
В |
NTSM-38 | |||||
№37493-08 |
С |
NTSM-38 |
ЭКОМ-3000 | |||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
Рег. № 17049-14 |
ССВ-1Г Рег. № 58301-14 | ||||
ТПС 35 кВ Шульгино, ОРУ 35 кВ, Ввод 35 кВ Т-2 |
Kt=0,2S |
А |
STSM-38 | |||||
н н |
Ктт=300/1 |
В |
STSM-38 | |||||
№37491-08 |
С |
STSM-38 | ||||||
К н |
Кт=0,5 |
А |
NTSM-38 | |||||
53 |
Ктн=35000/^3/100/^3 |
В |
NTSM-38 | |||||
№37493-08 |
С |
NTSM-38 | ||||||
Счетчик |
Kt=0,2S/0,5 Ксч=1 №31857-06 |
A1802RALXQ-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
54 |
ТПС 35 кВ Шульгино, РУ 10 кВ, ф. ЛЭП-Север |
н н |
Кт=0,5 Ктт=20/5 №22192-07,1276-59 |
А |
ТПЛ-10-М |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
55 |
ТПС 35 кВ Шульгино, РУ 10 кВ, ф.№2 |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
56 |
ТПС 35 кВ Шульгино, РУ 10 кВ, ф.№4 |
н н |
Кт=0,5 Ктт=75/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
57 |
ТПС 35 кВ Шульгино, РУ 10 кВ, ф.ЛЭП-Юг |
н н |
Кт=0,5 Ктт=20/5 №22192-07 |
А |
ТПЛ-10-М |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10-М | ||||||
К н |
Кт=0,5 Ктн=10000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
58 |
ТПС 6 кВ Северная, РУ 6 кВ, Ввод-1 6 кВ |
н н |
Kr=0,2S Ктт=800/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
59 |
ТПС 6 кВ Северная, РУ 6 кВ, Ввод-2 6 кВ |
н н |
Kr=0,2S Ктт=800/5 №25433-11 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RAL-BN-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
60 |
ТПС 6 кВ Северная, РУ 6 кВ, Ф.№1 Маклец |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
61 |
ТПС 6 кВ Северная, РУ 6 кВ, ф.№2 Северная |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
62 |
ТПС 6 кВ Северная, РУ 6 кВ, Ф.№3 ППВ |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
63 |
ТПС 6 кВ Северная, РУ 6 кВ, Ф.№4 Маклец |
н н |
Кт=0,5 Ктт=50/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
64 |
ТПС 6 кВ Северная, РУ 6 кВ, Ф.ПЭ Урванка |
н н |
Кт=0,5 Ктт=75/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
65 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, Ввод-1 6 кВ |
н н |
Kr=0,2S Ктт=1000/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
66 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, Ввод-2 6 кВ |
н н |
Kt=0,2S Ктт=1000/5 №25433-03 |
А |
ТЛО-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
67 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, Ввод-3 6 кВ |
н н |
Rt=0,2S Ктт=800/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
68 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, Ввод-4 6 кВ |
н н |
Rt=0,2S Ктт=800/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0^/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
69 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, ф.1 ЛЭП |
н н |
Кт=0,5 Ктт=100/5 №2363-68, 1276-59 |
А |
ТПЛМ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P3B-3 | |||||
70 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, ф.№5 |
н н |
Кт=0,5 Ктт=50/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
71 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, Яч.№20, ф.№4 |
н н |
Kr=0,5S Ктт=150/5 №32139-06 |
А |
ТОЛ-СЭЩ-10 | ||
В |
- | ||||||
С |
ТОЛ-СЭЩ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №31857-11 |
A1805RALXQV-P4GB-DW-4 |
1 |
2 |
3 |
4 |
5 |
6 | ||
72 |
ТПС 6 кВ Тула № 51, РУ 6 кВ, ф.№3 М/Х |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
73 |
ТПС 6 кВ Щекино № 52, РУ 6 кВ, Ввод-1 6 кВ |
н н |
Kr=0,2S Ктт=800/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
74 |
ТПС 6 кВ Щекино № 52, РУ 6 кВ, Ввод-2 6 кВ |
н н |
Kr=0,2S Ктт=800/5 №25433-03 |
А |
ТЛО-10 | ||
В |
- | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
75 |
ТПС 6 кВ Щекино № 52, РУ 6 кВ, ф.№2 |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 |
RTU-327 Рег. № 19495-03 ЭКОМ-3000 Рег. № 17049-14 |
УСВ-3 Рег. № 51644-12 Метроном-50М Рег. № 68916-17 ССВ-1Г Рег. № 58301-14 |
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №16666-97 |
EA05RAL-P1B-3 | |||||
76 |
ТПС 6 кВ Щекино № 52, РУ 6 кВ, ф.ХПП-1 |
н н |
Кт=0,5 Ктт=100/5 №1276-59 |
А |
ТПЛ-10 | ||
В |
- | ||||||
С |
ТПЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 | |||||
77 |
ТПС 6 кВ Щекино № 52, РУ 6 кВ, ф.ХПП-2 |
н н |
Кт=0,5 Ктт=100/5 №2363-68 |
А |
ТПЛМ-10 | ||
В |
- | ||||||
С |
ТПЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Кт=0,58/1,0 Ксч=1 №16666-97 |
EA05RL-P1B-3 |
1 |
2 |
3 |
4 |
5 |
6 | ||
78 |
ПС № 88 Ясенки 110/10/6кВ, РУ-6кВ, Фидер тяговая-1 6кВ |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 |
- |
Метроном-50М Рег. № 68916-17 |
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-05 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Ki=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
79 |
ПС № 88 Ясенки 110/10/6кВ, РУ-6кВ, Фидер тяговая-2 6кВ |
н н |
Кт=0,5 Ктт=1000/5 №1261-59 |
А |
ТПОЛ-10 | ||
В |
- | ||||||
С |
ТПОЛ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №831-53 |
А В С |
НТМИ-6 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
80 |
ПС №41 Перекоп 110/35/6кВ, РУ-6кВ, Фидер №6 6кВ |
н н |
Kr=0,5S Ктт=1000/5 №25433-07 |
А |
ТЛО-10 | ||
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №20186-00 |
А В С |
НАМИ-10-95 УХЛ2 | ||||
Счетчик |
Kr=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
1 |
2 |
3 |
4 |
5 |
6 | ||
81 |
ПС №41 Перекоп 110/35/6кВ, РУ-6кВ, Фидер №5 6кВ |
н н |
Kt=0,5S Ktt=1000/5 №25433-08 |
А |
ТЛО-10 |
- |
Метроном-50М Рег. № 68916-17 |
В |
ТЛО-10 | ||||||
С |
ТЛО-10 | ||||||
К н |
Кт=0,5 Ктн=6000/100 №16687-97 |
А В С |
НАМИТ-10 | ||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №36697-12 |
СЭТ-4ТМ.03М.01 | |||||
82 |
ПС №149 Мясново 110/10/6кВ, РУ-6кВ Фидер №23 6кВ |
н н |
Кт=0,5 Ктт=600/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн 6000/\3/100/\3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 | |||||
83 |
ПС №149 Мясново 110/10/6кВ, РУ-6кВ Фидер № 25 6кВ |
н н |
Кт=0,5 Ктт=600/5 №2473-69 |
А |
ТЛМ-10 | ||
В |
- | ||||||
С |
ТЛМ-10 | ||||||
К н |
Кт=0,5 Ктн=6000/\3/100/\3 №3344-04 |
А |
ЗНОЛ.06 | ||||
В |
ЗНОЛ.06 | ||||||
С |
ЗНОЛ.06 | ||||||
Счетчик |
Kt=0,5S/1,0 Ксч=1 №27524-04 |
СЭТ-4ТМ.03.01 |
Примечания:
-
1 Допускается изменение наименования ИК без изменения объекта измерений.
-
2 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 4, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблице 5 метрологических характеристик.
-
3 Допускается замена УССВ и УСПД на аналогичные утвержденных типов.
-
4 Изменение наименования ИК и замена средств измерений оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Таблица 5 - Основные метрологические характеристики ИК
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±6), % |
Границы погрешности в рабочих условиях (±6), % |
1, 20, 21, 26, 27, 32, |
Активная |
0,5 |
2,0 |
33, 48, 50 |
Реактивная |
1,1 |
2,0 |
Активная |
0,5 |
2,0 | |
2, 7, 8, 15, 16, 49, 51 |
Реактивная |
1,1 |
2,1 |
3-6, 9-14, 17-19, 22 25, 30, 31, 36-41, 44- |
Активная |
1,2 |
5,7 |
47, 54-57, 60-64, 69, 70, 72, 75-79, 82, 83 |
Реактивная |
2,5 |
3,5 |
28, 29, 58, 59, 65-68, |
Активная |
1,0 |
2,8 |
73, 74 |
Реактивная |
1,8 |
4,0 |
Активная |
0,8 |
2,2 | |
34, 35, 52, 53 |
Реактивная |
1,5 |
2,2 |
Активная |
1,2 |
5,7 | |
42, 43 |
Реактивная |
2,5 |
4,3 |
Активная |
1,2 |
5,1 | |
71, 81 |
Реактивная |
2,5 |
4,0 |
Активная |
1,2 |
5,1 | |
80 |
Реактивная |
2,5 |
4,4 |
Пределы допускаемой погрешности | |||
СОЕВ |
, с | ||
Примечания: | |||
| |||
соответствующие P = 0,95. | |||
3 Погрешность в рабочих условиях указана для тока 2(5)% 1ном cosф = 0,5инд и | |||
температуры окружающего воздуха в месте расположения счетчиков электроэнергии от плюс | |||
5 до плюс 35°С. |
Таблица 6 - Основные технические характеристики ИК
Наименование характеристики |
Значение |
1 |
2 |
Нормальные условия: параметры сети: - напряжение, % от Ином |
от 99 до 101 |
- ток, % от 1ном |
от 100 до 120 |
- коэффициент мощности, cos9 |
0,87 |
температура окружающей среды, °C: - для счетчиков активной энергии: ГОСТ 31819.22-2012, ГОСТ Р 52323-2005, ГОСТ 30206-94 |
от +21 до +25 |
- для счетчиков реактивной энергии: ГОСТ 31819.23-2012, ГОСТ Р 52425-2005, ТУ 4228-011-29056091-11 |
от +21 до +25 |
ГОСТ 26035-83 |
от +18 до +22 |
Условия эксплуатации: параметры сети: - напряжение, % от Ином |
от 90 до 110 |
- ток, % от 1ном |
от 2(5) до 120 |
- коэффициент мощности, cos9 |
от 0,5 до 1,0 |
- диапазон рабочих температур окружающей среды, °C: | |
- для ТТ и ТН |
от -40 до +35 |
- для счетчиков |
от -40 до +55 |
- для УСПД RTU-327 |
от 0 до +75 |
- для УСПД ЭКОМ-3000 |
от 0 до +40 |
- для УСВ-3 |
от -25 до +60 |
- для Метроном-50М |
от +15 до +30 |
- для ССВ-1Г |
от +5 до +40 |
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии ЕвроАЛЬФА: - среднее время наработки на отказ, ч, не менее |
50000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии АЛЬФА: - среднее время наработки на отказ, ч, не менее |
35000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии Альфа А1800: - среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03: - среднее время наработки на отказ, ч, не менее |
90000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-08): - среднее время наработки на отказ, ч, не менее |
140000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-12): - среднее время наработки на отказ, ч, не менее |
165000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
счетчики электроэнергии СЭТ-4ТМ.03М (рег. № 36697-17): - среднее время наработки на отказ, ч, не менее |
220000 |
- среднее время восстановления работоспособности, ч, не более |
72 |
Продолжение таблицы 6
1 |
2 |
УСПД RTU-327: | |
- среднее время наработки на отказ, ч, не менее |
40000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
УСПД ЭКОМ-3000: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, не более |
24 |
ИВК: | |
- коэффициент готовности, не менее |
0,99 |
- среднее время восстановления работоспособности, ч, не более |
1 |
Глубина хранения информации ИИК: | |
- счетчики электроэнергии: | |
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
не менее |
45 |
ИВКЭ: | |
- УСПД: | |
- суточные данные о тридцатиминутных приращениях | |
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее |
45 |
ИВК: | |
- результаты измерений, состояние объектов и средств | |
измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера, УСПД с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- УСПД;
-
- серверов;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- установка пароля на счетчики электрической энергии;
- установка пароля на УСПД;
- установка пароля на серверы.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- УСПД (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Возможность сбора информации:
- о состоянии средств измерений (функция автоматизирована).
Цикличность:
- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).
