Номер по Госреестру СИ: 52659-13
52659-13 Спектрометры атомно-эмиссионные фотоэлектрические многоканальные
(ЭМАС-200ССД)
Назначение средства измерений:
Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД (далее по тексту- спектрометры) предназначены измерения состава и концентрации химических элементов в электропроводящих образцах методом атомно-эмиссионной спектроскопии.
Внешний вид.
Спектрометры атомно-эмиссионные фотоэлектрические многоканальные
Рисунок № 1
Программное обеспечение
В спектрометрах используется встроенное программное обеспечение (далее - ПО) "n-VisiOn".
Доступ к метрологически значимой части обеспечен с помощью ограничения прав
доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Универсальная спектрометрическая система "n-VisiOn" |
101178705.001 ПО "n-VisiOn" |
4.0.12.660 |
daa11d59cb57cbe478b 1e4edcf105de3 по файлу *nVision.exe |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типасредства измерений наносится типографским способом на самоклеющуюся этикетку, которая наклеивается на переднюю панель корпуса блока питания МФПУ в соответствии с конструкторской документацией, а также типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Спектрометры атомно-эмиссионный фотоэлектрические многоканальные ЭМАС-200ССД», п. 7 «порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторамТУ BY 101178705.001-2010 «Спектрометр атомно-эмиссионный фотоэлектрический многоканальный ЭМАС-200ССД».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «Спектрометры атомно-эмиссионный фотоэлектрические многоканальные ЭМАС-200ССД. Методика поверки МРБ МП.2107-2010», утверждённому РУП «Белорусский государственный институт метрологии» 16 декабря 2010 г.
Основные средства поверки:
-
1 Образец меди МО или М 1 по ГОСТ 859-2001.
-
2 ГСО состава сплава медно -цинкового сплава типа ЛС (комплект М96, М136) ГСО 2667-83 - ГСО 2671-83.
-
3 Мультиметр цифровой типа U1242B, переменное напряжение до 1000 В, базовая погрешность 0,1% .
-
4 Измеритель сопротивления изоляции модели 4104 IN, верхний предел измерения
500 МОм, напряжение 500 В, напряжения постоянного тока 10 кВ.
Изготовитель
ЗАО «Спектроскопические системы»Спектрометры состоят из источника возбуждения спектра (ИВС), монохроматора, многоканального фотоприемного устройства (МФПУ), состоящего из фотоприемного блока (БФП) и блока питания (БП), персональной электронной вычислительной машины (ПЭВМ) и принтера (ПТ).
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа. Подготовленную к анализу пробу анализируемого вещества помещают в камеру разряда источника возбуждения спектров. Под действием электрического разряда анализируемое вещество испаряется и его атомы возбуждаются в высокотемпературной области разряда. Свет, излучаемый атомами, собирается оптической системой и попадает в монохроматор, где происходит его разложение по спектральным составляющим с последующей математической обработкой эмиссионных спектров.
Спектрометр рассчитан на работу в закрытых помещениях при температуре окружающего воздуха от 15 до 30 °С и относительной влажности не выше 80 % при температуре 25 °С и более низких температурах без конденсации влаги. Наличие агрессивных газов и паров кислот в помещении недопустимо.
Общий вид спектрометра представлен на рисунке 1.
Рисунок 1- Спектрометр атомно-эмиссионный фотоэлектрический многоканальный ЭМАС-200ССД - общий вид
*- Источник возбуждения спектров с камерой разряда (ИВС);
**- Многоканальное фотоприемное устройство (МФПУ) со спектральным блоком и блоком питания;***- ПЭВМ.

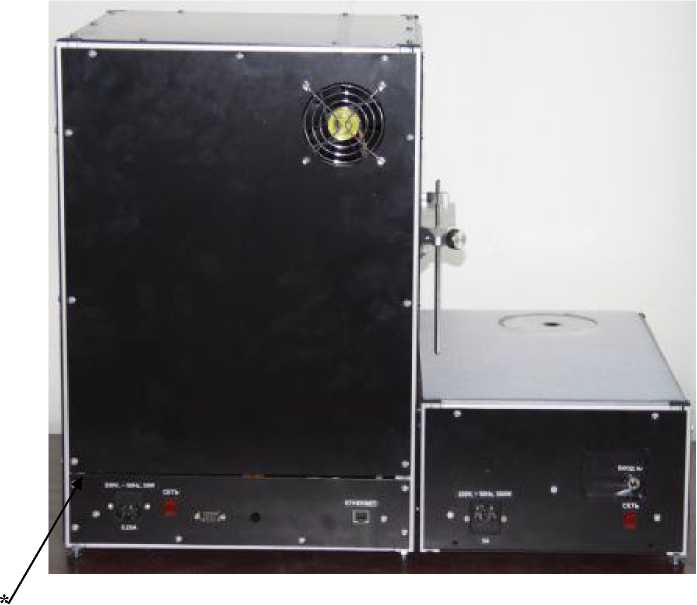

Рисунок 2 - Спектрометр атомно-эмиссионный фотоэлектрический многоканальный ЭМАС-200ССД, задняя панель, *-место пломбировки
Комплект поставки представлен в таблице 3. Таблица 3
Наименование |
Количество |
Источник возбуждения спектра: генератор универсальный УГЭ-4 в комплектности изготовителя согласно паспорта |
1 |
Спектральный блок: монохроматор МДР-23У в комплектности изготовителя согласно паспорта |
1 |
ПЭВМ в комплектности изготовителя согласно паспорта |
1 |
Многоканальное фотоприемное устройство (МФПУ), в том числе: |
1 |
фотоприемное устройство |
1 |
блок питания |
1 |
Кабель интерфейса (2XRS232C + Centronix) |
1 |
Оптический кабель внешнего запуска генератора |
1 |
Программное обеспечение на дискете |
1 |
Методики выполнения измерений на дискете |
1 |
Паспорт 101178705.001 ПС |
1 |
«Спектрометры атомно-эмиссионные фотоэлектрические многоканальные ЭМАС-200ССД. Методика поверки МРБ МП.2107-2010» |
1 |
Руководство по эксплуатации 101178705.001 РЭ |
1 |
Примечания: 1. ПЭВМ и принтер поставляют по желанию заказчика. | |
2. Генератор УГЭ-4, монохроматор МДР-23У, ПЭВМ и ПТ могут быть заменены на другие, | |
удовлетворяющие требованиям 1.1.12 ТУ BY 101178705.001-2010 |
прибора приведены в таблице 2. Таблица 2
Спектральный диапазон, нм |
от 200 до 600 |
Погрешность установки спектрометра по шкале длин волн, нм, не более |
± 0,05 |
Стабильность регистрации излучения от стабилизированного источника излучения, %, не более |
1 |
Количество приемных каналов не менее |
1024 |
Ширина анализируемого спектрального интервала нм, не более: с дифракционной решеткой 1200 штрихов/мм; |
60 ± 1 |
с дифракционной решеткой 1800 штрихов/мм; |
40 ± 1 |
с дифракционной решеткой 2400 штрихов/мм; |
30 ± 1 |
с дифракционной решеткой 3600 штрихов/мм; |
20 ± 1 |
Предел относительного среднего квадратического отклонения (ОСКО) результатов измерения массовой доли элементов, % |
5 |
Потребляемая мощность, кВ •А, не более |
8,5 |
Масса спектрометра, кг, не более |
500 |
Средний срок службы, лет, не менее |
5 |
Напряжение питания переменного тока от однофазной сети напряжением, В |
230 |
от внешней трехфазной сети напряжением, В |
400 |
частотой, Гц. |
50 |
Условия эксплуатации: температура окружающего воздуха, °С |
15-35 |
относительная влажность воздуха, % не более |
80 |
атмосферное давление, мм рт. ст. |
760 ± 60 |
