Номер по Госреестру СИ: 25636-08
25636-08 Калориметры бомбовые
(IKA-calorimeter system мод. С 2000)
Назначение средства измерений:
Калориметры бомбовые “IKA-calorimeter system” модели C 2000 предназначены для измерений энергии сгорания твердых и жидких веществ, в том числе угля, кокса, нефти и нефтепродуктов, топливных элементов, древесной стружки, строительных материалов (исполнение С 2000 basic Version 1(2), С 2000 control Version 1 (2)), а также для тестирования фейерверков, жидкостей для ракет, порохов (исполнение С 2000 basic high pressure, С 2000 control high pressure).
Область применения калориметров - аналитические лаборатории в химической, коксовой, нефтехимической, энергетической, металлургической и других отраслях промышленности, а также лаборатории научно-исследовательских институтов.

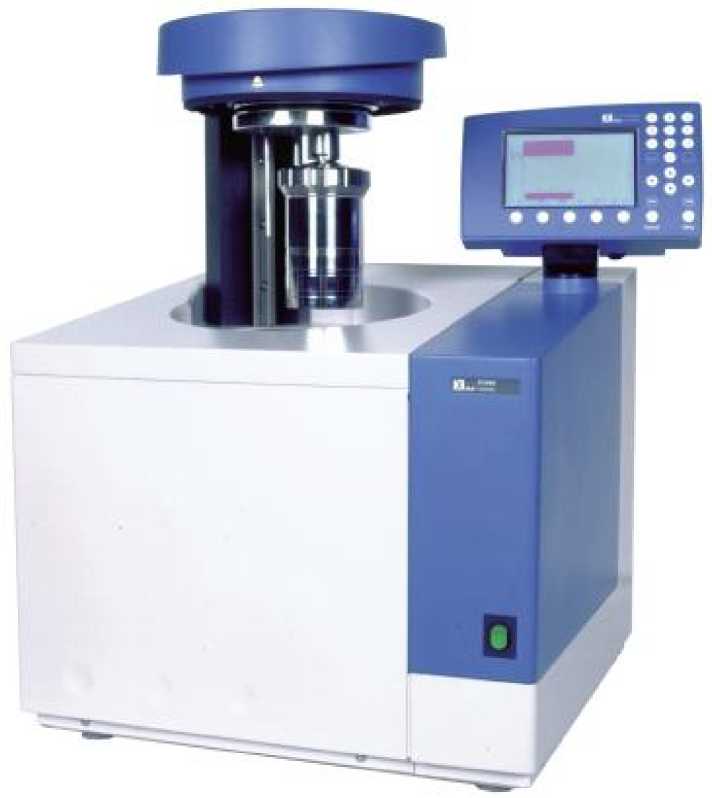

Внешний вид.
Калориметры бомбовые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 14.02.2024
Номер записи -
ID в реестре СИ - 331362
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
исп. С 2000 basic, IKAC2000, IKA-calorimetr мод. sestem C2000, IKA-calorimeter system модели С 2000, IKA-calorimeter system мод. С2000, IKA-calorimeter system мод. С 5000, IKA-calorimeter system мод. С 2000, IKA-calorimeter system мод. C 2000, IKA-calorimeter system 2000, IKA C2000, C2000, C-2000, C 2000 control, C 2000 basic Version 1, C 2000, -, "IKA-Calorimeter System» модель C-2000, "IKA-calorimeter system" модели С 2000, "IKA-calorimeter system" мод. С 2000,
Производитель
Изготовитель - Фирма "IKA-WERKE GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 688
Выдано извещений - 2
Кол-во периодических поверок - 272
Кол-во средств измерений - 146
Кол-во владельцев - 88
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№227 от 2019.02.14 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Калориметры бомбовые (IKA-calorimeter system мод. С 2000)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
25636-08 Калориметры бомбовые (IKA-calorimeter system мод. С 2000) Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
42600-09 Калориметры сгорания бомбовые (АБК-1В) ЗАО Инвестиционная НПК "Русские Энергетические Технологии" (РЭТ) (РОССИЯ г.Москва) |
Все средства измерений ЗАО Инвестиционная НПК "Русские Энергетические Технологии" (РЭТ)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
24982-03 01.01.2008 |
Калориметры бомбовые, IKA-calorimeter system мод. C 5000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
24982-07 01.01.2013 |
Калориметры бомбовые, IKA-calorimeter system мод. C 5000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
24982-08 04.03.2019 |
Калориметры бомбовые, IKA-calorimeter system мод. С 5000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
25636-03 01.10.2008 |
Калориметры бомбовые, IKA-calorimeter system мод. C 2000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
25636-08 14.02.2024 |
Калориметры бомбовые, IKA-calorimeter system мод. С 2000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
26033-03 01.12.2008 |
Калориметры бомбовые, IKA-calorimeter system мод. C 4000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
31429-06 01.04.2011 |
Калориметры бомбовые, C200 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
31429-12 18.01.2022 |
Калориметры бомбовые, C200 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
58008-14 31.05.2024 |
Калориметры бомбовые, C1 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
58009-14 31.05.2024 |
Калориметры бомбовые, C6000 Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
1 год | |
76032-19 12.09.2024 |
Дозаторы пипеточные, IKA Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
76789-19 10.12.2024 |
Вискозиметры ротационные, ROTAVISC Фирма "IKA-WERKE GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Калориметры сгорания бомбовые (АБК-1В)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 27 | 0 | 14 | 0 | 23 | 0 | 10 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (70) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 10 | 1 | 0 | 9 | 0 | 10 | 0 | 9 | |
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 17 | 0 | 13 | 0 | 13 | 0 | 13 | ||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 48 | 3 | 8 | 36 | 0 | 44 | 8 | 36 | |
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
АО "ГАЗПРОМНЕФТЬ-ОНПЗ" (1164) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 31 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 1 | 0 | 5 | 1 | 5 | 0 | 5 | |
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 19 | 1 | 0 | 15 | 0 | 15 | 0 | 15 | |
ФБУ «Кемеровский ЦСМ» (72) | РСТ | 115 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 25 | 1 | 0 | 19 | 1 | 24 | 0 | 18 | |
ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 9 | 0 | 8 | 0 | 9 | 0 | 8 | ||
АО "ГАЗПРОМНЕФТЬ-ОНПЗ" (1164) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Приморский ЦСМ» (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 6 | 1 | 0 | 5 | 0 | 6 | 0 | 5 | |
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ «Находкинский ЦСМ» (107) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 96 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 21 | 0 | 19 | 0 | 19 | 0 | 19 | ||
ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 2 | 0 | 4 | 0 | 2 | ||
ФБУ «Хакасский ЦСМ» (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (18) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Амурский ЦСМ» (RA.RU.311498) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 65 | 7 | 0 | 65 | 0 | 65 | 0 | 65 | |
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Калориметры сгорания бомбовые (АБК-1В)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
11100 | 12887 |
ФБУ Волгоградский ЦСМ Волгоградская область |
5326 | 12887 |
ФБУ Вологодский ЦСМ Вологодская область |
8690 | 12887 |
ФБУ Иркутский ЦСМ Иркутская область |
7845 | 12887 |
ФБУ Краснодарский ЦСМ Краснодарский край |
13076 | 12887 |
Программное обеспечение
Калориметр бомбовый “IKA-calorimeter system” модели C 2000 представляет собой калориметрический блок , который комплектуется разными версиями ПО: встроенным (версия калоримера с цифровым дисплеем), с возможностю управления через компьютер с помощью программного обеспечения CalWin.
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты программного обеспечения калориметра бомбового “IKA-calorimeter system” модели С 2000 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Влияние ПО СИ на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения:
Таблица 1 - встроенное ПО:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Калориметр бомбовый “IKA-calorimeter system” модели C 2000 |
ПО калориметра бомбового “IKA-calorimeter system” модели C 2000 |
2.22 |
cdee- aae4b0590bd123aab7 9225b5e707 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации калориметра методом компьютерной графики и на боковую поверхность прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации «IKA Калориметр С 2000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам бомбовым “IKA-calorimeter system” модели C 2000-
1. ГОСТ Р 8.789-2012 «Государственная система обеспечения единства измерений. Калориметры сжигания с бомбой. Методика поверки».
-
2. ГОСТ Р 8.667-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания)»
-
3. ГОСТ 147-95 (ИСО 1928-76) «Топливо твердое минеральное. Определение высшей теплоты сгорания и вычисление низшей теплоты сгорания».
-
4. ГОСТ 21261-91 «Нефтепродукты. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания».
-
5. ГОСТ 11065-90 «Топливо для реактивных двигателей. Расчетный метод определения низшей удельной теплоты сгорания».
-
6. Техническая документация фирмы изготовителя.
Изготовитель
Фирма: «IKA-WERKE GmbH & Co KG», ГерманияАдрес: JANKE und KUNKEL -Str.10, D-79219 STAUFEN
тел. +49 7633 831-0, факс. +49 7633 831-98
E-mail: sales@ika.de
Заявитель
ЗАО «Лабораторное Оборудование и Приборы»Адрес: Россия, 193320, г. Санкт-Петербург, ул. Челиева 12
тел. (812) 325-28-36, факс. (812) 325-28-24
E-mail: info@loip.ru http://www.loip.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,Адрес: Россия, 190005, Санкт-Петербург, Московский пр., 19, телефон (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия калориметра бомбового “IKA-calorimeter system” модели C 2000 заключается в определении энергии сгорания пробы топлива путем сжигания пробы в калориметрической бомбе в среде сжатого кислорода. Количество тепла, выделившегося при горении, пропорционально величине энергии сгорания топлива.
В калориметре бомбовом “IKA-calorimeter system” модели C 2000 анализируемая проба помещается в калориметрическую бомбу, окруженную водой и находящуюся в калориметрическом сосуде. Калориметрический сосуд с бомбой помещается в хорошо изолированную от окружающей среды водяную оболочку с комбинированным нагревом/охлаждением. В результате выделения энергии при протекании процесса сгорания топлива температура воды в калориметрическом сосуде (Тк) растет. После начала эксперимента на дисплее появляется кривая зависимости температуры воды в калориметрическом сосуде от времени.
Калориметр бомбовый “IKA-calorimeter system” модели C 2000 (далее - калориметр) представляет собой металлический калориметриметрический блок со встроенным микропроцессором, позволяющим осуществлять управление измерениями энергии сгорания топлива и осуществлять обработку данных. Измерения в калориметре могут проводиться в изоперибо-лическом или динамическом режиме. Широкий выбор принадлежностей и модульная конструкция систем обеспечивают их адаптацию пользователем для различных лабораторных задач.
При работе калориметра в изопериболическом режиме, температура оболочки (То) поддерживается постоянной. Подъем температуры в калориметрическом сосуде корректируется с учетом поправки на теплообмен сосуда с оболочкой.
Калориметр бомбовый “IKA-calorimeter system” модели С 2000 построен по блочному принципу и состоит из управляющего контроллера, измерительного блока и термостатирую-щего блока. Управление работой калориметра осуществляется контроллером с выводом данных на жидкокристаллический выдвижной дисплей или компьютер, который служит для отображения данных о состоянии системы, результатов анализа, а также меню и диалоговых окон для ввода данных.
Заполнение бомбы кислородом, наполнение и опорожнение калориметрического сосуда водой и регулировка температуры воды в оболочке осуществляется автоматически. Снабжение прибора охлаждающей водой может осуществляться от циркуляционного термостата или от водопроводной воды с температурой (12-18) 0 С и давлением (1,5-2,5) бар.
Взвешивание пробы, помещение ее в тигель и бомбу, выпуск кислорода из бомбы, а также проверка и анализ продуктов сгорания после окончания калориметрического опыта осуществляется вручную.
Калориметр автоматически распознает до 4 калориметрических бомб со специальной маркировкой и загружает соответствующее значение энергетического эквивалента в формулу для расчета удельной энергии сгорания.
Калориметры модели С 2000 выпускаются в 6-ти исполнениях , различающихся комплектностью. Комплект исполнения модели С 2000 basic Version 1(2) оснащен цифровым дисплеем: Version 1 - со стандартной калориметрической бомбой С 5010, Version 2 - со специальной, устойчивой к галогенам калориметрической бомбой С 5012.
В исполнении С 2000 control Version 1(2) цифровой дисплей отсутствует, имеется возможность управления через компьютер с помощью программного обеспечения CalWin: Version 1 - со стандартной калориметрической бомбой, Version 2 - со специальной, устойчивой к галогенам калориметрической бомбой.
Исполнение С 2000 basic high pressure или С 2000 control high pressure включает калориметрическую бомбу С 62, давление в которой может достигать 1200 бар.
Калориметры соответствуют требованиям DIN 51900-1-2000. «Топливо твердое и жидкое. Определение высшей теплотворной способности в калориметрической бомбе и расчет низшей теплотворной способности. Часть 1. Общие положения, аппаратура и методы», ASTM D 240-00. «Standard Test Method for Heat of Combustion of Liquid Hydrocarbon Fuels by Bomb».
Рис.1. Внешний вид калориметра бомбового “IKA-calorimeter system” модели C 2000
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект
Наименование |
Количество |
Калориметр С 2000, состоящий из контроллера и измерительной камеры |
1 |
Калориметрическая бомба |
1 |
Шланг для кислорода высокого давления со штуцерами |
1 |
Комплект принадлежностей и расходных материалов на 100 анализов |
1 |
Комплект ЗИП |
1 |
Руководство по эксплуатации |
1 |
Дополнительный комплект:
-
- расходные материалы;
-
- бомбы калориметрические;
-
- запасные части;
-
- криотермостат KV 600 или аналог.
-
1. Диапазон измерений энергии сгорания, кДж (13 + 40)
-
2. Пределы допускаемой относительной погрешности калориметра
(в изопериболическом режиме)*, %
-
3. Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности калориметра
(в изопериболическом режиме)*, %
-
4. Время измерения
-
5. Разрешающая способность измерений температуры, °C 0,0001
-
6. Вместимость калориметрической бомбы, см3.....................................260 (С 5010)
210 (С 5012)
25 (С 62)
-
7. Вместимость калориметрического сосуда, дм3
-
8. Напряжение питания переменного тока, В............................. 220 (15%
-
11.Габаритные размеры калориметра, мм
измерительный блок :
-
13. Условия эксплуатации -
диапазон температуры окружающей среды, °C.............................от + 15 до + 25
диапазон относительной влажности окружающего воздуха, %......от 20 до 80
Ссылки на другие типы СИ
- 67179-17 Система автоматизированная ...
- 1568-61 Ваттметры переносные
- 25193-03 Дефектоскопы ультразвуковые
- 22785-02 Система калибровочная
- 30854-05 GPS-приемники спутниковые г...
- 23134-02 Теплосчетчики
- 67712-17 Система автоматизированная ...
- 3449-73 Устройства электротензометр...
- 60193-15 Осадкомеры Третьякова
- 60856-15 Спектрометры рамановские по...
