Номер по Госреестру СИ: 76789-19
76789-19 Вискозиметры ротационные
(ROTAVISC)
Назначение средства измерений:
Вискозиметры ротационные ROTAVISC (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.
Внешний вид.

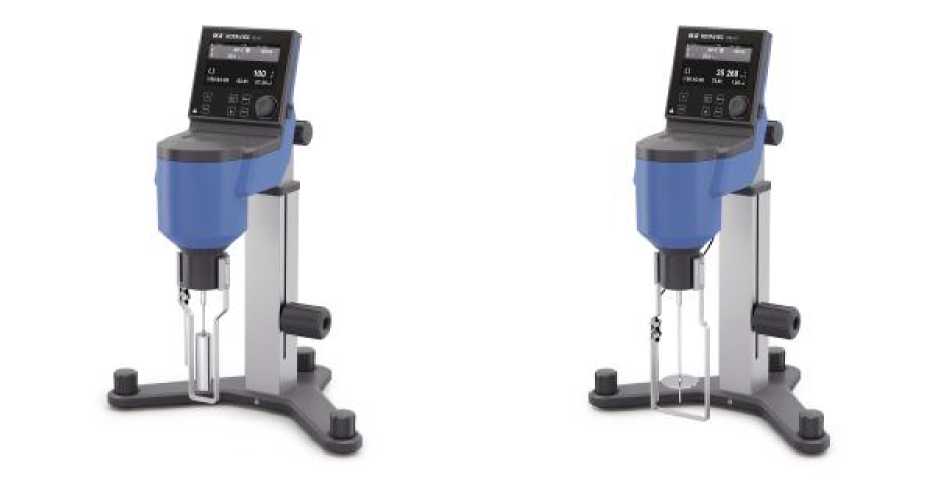

Вискозиметры ротационные
Рисунок № 1
Внешний вид.

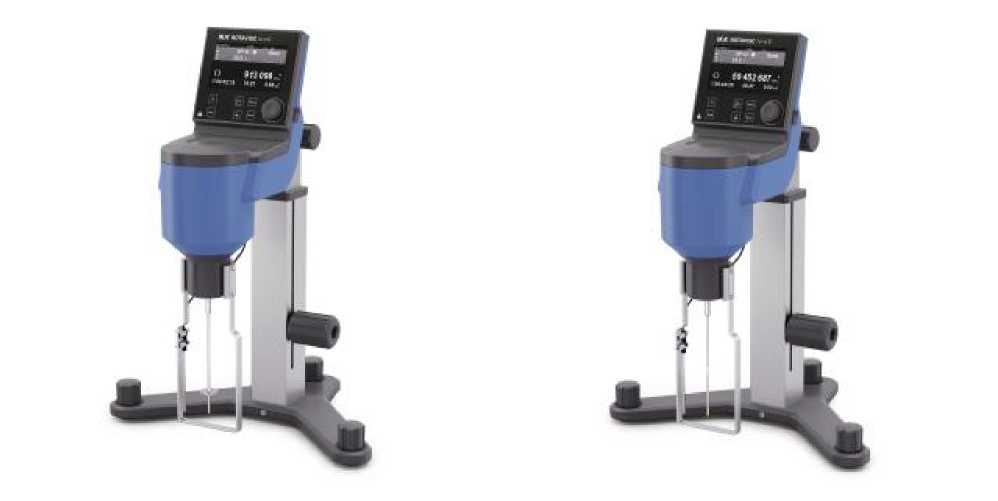

Вискозиметры ротационные
Рисунок № 2
Программное обеспечение
Вискозиметры функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение предназначено для управления работой вискозиметра, процессом измерений, а также хранения и обработки полученных данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
соответствует модификации вискозиметра |
Номер версии (идентификационный номер) ПО |
не ниже 1.01.002/1.10.009 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вискозиметрам ротационным ROTAVISC
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2302-0118-2019 «ГСИ. Вискозиметры ротационные ROTAVISC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 08 апреля 2019 г.
Основные средства поверки:
- стандартные образцы вязкости жидкости ГСО 8596-2004, ГСО 8597-2004,
ГСО 8598-2004, ГСО 8599-2004, ГСО 8602-2004 с погрешностью ±0,2 %;
- стандартные образцы вязкости жидкости ГСО 8604-2004, ГСО 8605-2004,
ГСО 8606-2004 с погрешностью ±0,3 %;
- термометр лабораторный электронный «ЛТ-300» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45379-10), пределы допускаемой абсолютной погрешности измерения температуры ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «IKA-Werke GmbH & Co.KG», Германия
Адрес: Janke & Kunkel-Str, 10, 79219, Staufen, Germany
Телефон: +49 7633 831-0
Факс: +49 7633 831-98
Е-mail: sales@ika.de
Web-сайт: www.ika.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия вискозиметров основан на измерении изменения крутящего момента шпинделя, создаваемого исследуемым продуктом. Изменение крутящего момента шпинделя определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон измерений динамической вязкости зависит от геометрии (размера и формы) применяемого шпинделя, а также от частоты его вращения.
Вискозиметры состоят из измерительного блока, внешнего датчика температуры, набора шпинделей и штатива. Измерительный блок оснащен электродвигателем с широким диапазоном частот вращения, на соединительный вал которого устанавливается шпиндель. Шпиндели, в зависимости от измерительных задач, подразделяются на серию стандартных и серию специальных и различаются диапазонами измерений вязкости. Управление вискозиметром возможно, как в автономном режиме при помощи органов управления, расположенных на измерительном блоке, так и дистанционно с помощью ПК с установленным специальным программным обеспечением.
Вискозиметры выпускаются в модификациях ROTAVISC lo-vi, ROTAVISC me-vi, ROTAVISC hi-vi I, ROTAVISC hi-vi II, которые отличаются диапазонами измерений динамической вязкости и набором стандартных шпинделей.
Общий вид вискозиметров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
модификация ROTAVISC lo-vi
модификация ROTAVISC me-vi
модификация ROTAVISC hi-vi I
модификация ROTAVISC hi-vi II
Рисунок 1 - Общий вид вискозиметров ротационных ROTAVISC
Таблица 4 -
Наименование |
Обозначение |
Количество |
Вискозиметр ротационный ROTAVISC в составе: |
- |
1 шт. |
Измерительный блок |
- |
1 шт. |
Штатив |
- |
1 шт. |
Комплект шпинделей |
- |
не менее 1 шт. (по заказу) |
Датчик температуры |
1 шт. | |
Защитная рамка |
1 шт. | |
Блок питания |
1 шт. | |
Кабель USB |
1 шт. | |
Кейс для переноски |
1 шт. | |
Программное обеспечение |
Labworldsoft® 6 visc |
1 шт. (по заказу) |
Руководство по эксплуатации на русском языке |
- |
1 экз. |
Методика поверки |
МП 2302-0118-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
ROTAVISC lo-vi |
ROTAVISC me-vi |
ROTAVISC hi-vi I |
ROTAVISC hi-vi II | |
Диапазон показаний динамиче- |
от 1 до |
от 100 до |
от 200 до |
от 800 до |
ской вязкости, мПа^с |
6000000 |
40000000 |
80000000 |
320000000 |
Диапазон измерений |
от 1 до |
от 100 до |
от 200 до |
от 800 до |
динамической вязкости, мПа^с |
100000 |
100000 |
100000 |
100000 |
Пределы допускаемой приве- | ||||
денной к верхнему значению | ||||
диапазона измерений погреш- | ||||
ности измерений динамической | ||||
вязкости, % |
±1 | |||
Повторяемость результатов из- | ||||
мерений вязкости, %, не более |
0,2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
ROTAVISC lo-vi |
ROTAVISC me-vi |
ROTAVISC hi-vi I |
ROTAVISC hi-vi II | |
Диапазон измерений температур исследуемых жидкостей, °С |
от -30 до +300 | |||
Диапазон частот вращения шпинделей, об/мин |
от 0,01 до 200 | |||
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 | |||
Потребляемая мощность, В^А, не более |
24 0,6 в режиме ожидания | |||
Габаритные размеры, мм, не более:
|
500 175 420 (со штативом) | |||
Масса, кг, не более |
5,6 (со штативом) | |||
Условия эксплуатации:
|
от +5 до +40 80 | |||
Средний срок службы, лет Средняя наработка на отказ, ч |
10 10000 |
