Номер по Госреестру СИ: 24116-13
24116-13 Преобразователи давления измерительные
(3051S)
Назначение средства измерений:
Преобразователи давления измерительные 3051S (далее по тексту «преобразователи») предназначены для измерений избыточного давления, абсолютного давления и разности давлений жидкостей, газов и пара путем преобразования измеряемого давления в унифицированный токовый аналоговый и (или) в цифровой выходные сигналы. Кроме того, преобразователи могут использоваться для измерений величин функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, а также для измерений расхода жидкости, пара и газа.

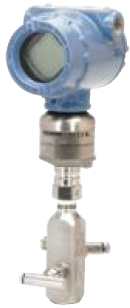

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

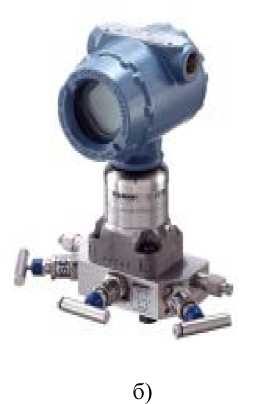

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

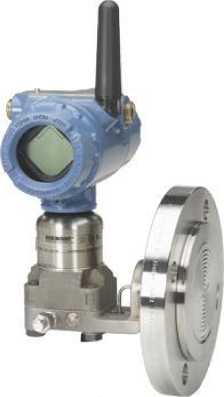

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Программное обеспечение
Преобразователи 3051S имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО преобразователя 3051S HART |
sm.dev.7.3.a90 |
не ниже 8 |
7D8F |
CRC16 |
ПО преобразователя 3051S Wireless HART |
3051sw.a90 |
не ниже 3 |
92F7 |
CRC16 |
ПО преобразователя 3051S ERS |
3051ers- prod.hex |
не ниже 57 |
363E52 |
CRC16 |
ПО преобразователя 3051S Advanced Diagnostics II |
hdpt_rel.a90 |
не ниже 12 |
FFCF |
CRC16 |
ПО преобразователя 3051S FOUNDATION fieldbus |
3051S_Fieldbus _2.002_001_002 .s2 |
не ниже 2.1.2 |
D9FBB5C8 |
CRC32 |
Программное обеспечение неизменяемое и несчитываемое. Уровень защиты программного обеспечения преобразователей 3051S от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом на табличку, прикрепленную к корпусу преобразователя и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Преобразователи давления измерительные 3051S».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 3051S-
1. ГОСТ 8.223-2076 «ГСОЕИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7402 - 4000402 Па».
-
2. ГОСТ 8.017-2010 «ГСОЕИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
3. ГОСТ 8.107-79 «ГСОЕИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне V10-8 -V103 Па»
-
4. Техническая документация фирмы « Rosemount Inc.», США.
Поверка
ПоверкаОсуществляется по документу МП 24116-13 «Преобразователи давления измерительные 3051S. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 17.12.2002г.
Перечень основных средств поверки:
-
- грузопоршневые манометры и вакуумметры, пневматические калибраторы давления и разрежения 1 разряда;
-
- вольтметр цифровой, класс точности от 0,005;
-
- мера электрического сопротивления класс точности 0,001.
Изготовитель
«Beijing Rosemount Far East Instrument Co., Ltd», КНРNo. 6 Hepingli North Street, Beijing, P.R. China.
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озёрная, 46.Тел: (495) 437-55-77, факс: (495) 437-56-66.
В преобразователях 3051S реализуются принципы преобразования давления в электрический сигнал: в качестве первичного преобразователя используется элемент «SuperModule», изготовленный по технологии «Saturn™», характеризующийся наличием дублирующего сенсора (двойное конденсаторное кольцо) или тензорезистор в штуцерных моделях.
Преобразователи имеют ряд программных модулей, позволяющих проводить по анализу шумов статистический анализ измеряемых параметров, диагностировать вероятный отказ технологического оборудования, закупорок импульсных линий, определять попадание газа в жидкость и формировать прочие диагностические и аварийные сообщения. Преобразователи могут поставляться с функциональной платой «ERS™», которая позволяет объединить два датчика избыточного или абсолютного давления и вычислять разность давлений. Возможны исполнения преобразователей для систем противоаварийной защиты с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора). Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять его в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами и осред-няющими напорными трубками. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя.
С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки.
Преобразователи давления измерительные имеют следующие модели:
-
- 3051S_T - штуцерная модель для измерения абсолютного и избыточного давления;
-
- 3051S_C - копланарная модель, для измерения избыточного, абсолютного и разности давлений, в основе лежит платформа Coplanar, главной особенностью которой является расположение мембран преобразователя в одной плоскости;
-
- 3051SAL - фланцевая модель, для измерения избыточного, абсолютного и разности давлений с фланцевым подключением к процессу;
-
- 3051SAM -копланарная или штуцерная модель, в исполнении ERS.
в)
Рисунок 1 - Общий вид преобразователей давления измерительных 3051S: а) штуцерная модель; б) копланарная модель; в) фланцевая модель.
Таблица 3
Наименование |
Обозначение |
Кол-во |
Преобразователь давления измерительный |
3051S |
1 шт. |
Паспорт |
1 шт. | |
Руководство по эксплуатации |
1 шт.* | |
Методика поверки |
1 экз.* | |
Интегральные клапанные блоки |
по заказу | |
Комплект монтажных частей |
по заказу |
*Допускается прилагать (в зависимости от заказа) 1 экз. на каждые 10 датчиков, поставляемых в один адрес.
Таблица 2 -
Наименование характеристики |
Значение характеристики |
Верхние пределы измерений избыточного давления, кПа |
от 0,025 до 68950 |
Верхние пределы измерений абсолютного давления, кПа |
от 1,15 до 68950 |
Верхние пределы измерений разности давлений, кПа |
от 0,025 до 13790 |
Выходные сигналы |
|
Пределы допускаемой основной погрешности в зависимости от настроенного диапазона, %
исп. Classic; исп. Ultra; uot.ERS (вычисление разности давлений);
исп. Ultra for Flow |
от ±0,035 до ±0,55 от ±0,025 до ±0,5 от ±0,035 до ±0,8 от ±0,04 до ±0,5 |
Вариация выходного сигнала |
Не превышает абсолютного значения допускаемой основной погрешности |
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10оС, в зависимости от исполнения и настроенного диапазона, % исп. Classic; исп. Ultra; исп. Ultra for Flow |
от ±0,034 до ±0,5 от ±0,012 до ±0,4 от ±0,13 до ±0,9 от измеренного значения |
Напряжение питания, В, не более |
42,4 |
Потребляемая мощность преобразователя, В^А, не более |
1,1 |
Габаритные размеры преобразователей без дополнительных опций, мм, не более (длина х ширина х высота) |
150х170х250 |
Масса преобразователя в зависимости от конструктивного исполнения, кг, |
от 0,9 до 17 |
Температура окружающей среды, оС |
от минус 40 до плюс 85 от минус 60 до плюс 85 - по спецзаказу |
